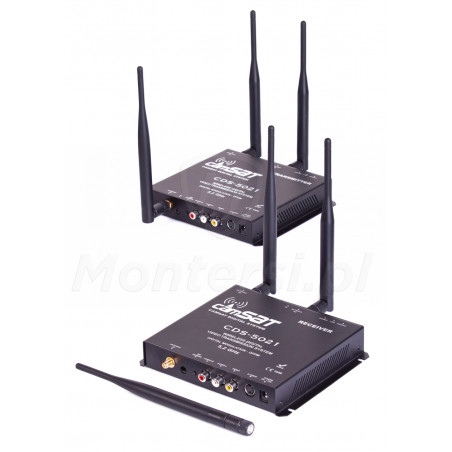

CDS-5021 (STR) - Zestaw bezprzewodowy audio/wideo, 100m

Kod: 12490

Parametry techniczne:

Pasmo pracy: 5200 - 5600 MHz
Zasięg: 100 m
Ilość kanałów: 24
Moc nadawania: < 100 mW
Tryb pracy: Jednokierunkowy lub dwukierunkowy
Modulacja: OFDM
Szyfrowanie: ARS, 128 bit
Standard wideo: PAL lub NTSC
Impedancja: 50 Ohm
Złącza wideo: Cinch, 1 Vp-p, 75 Ohm
Złącza audio: Cinch, 3 Vp-p, 600 Ohm
Rozdzielczość: 720 x 576 (D1)
Zasilanie: 10 - 14V DC
Pobór prądu: 1.5 A

Wycofany

Czas realizacji:

2 361,60 zł

netto: 1 920,00 zł

Obecnie brak na stanie
Darmowa dostawa

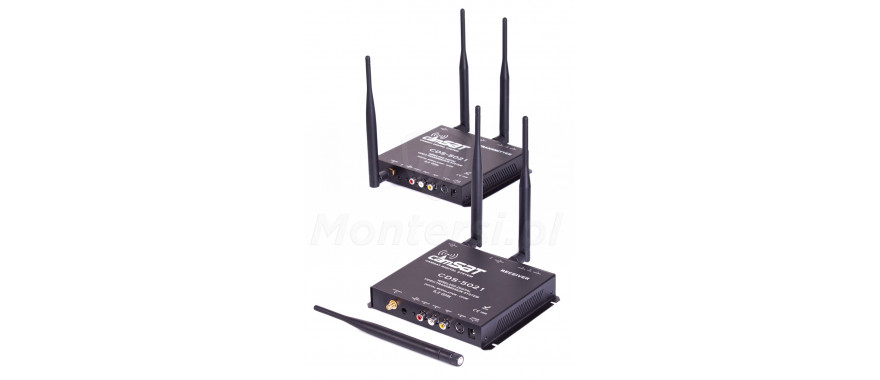

Zestaw transmisji bezprzewodowej CDS-5021 (STR)

Opis produktu
Załączniki

CDS-5021 (STR) - Cyfrowy zestaw bezprzewodowej transmisji audio / wideo, 5.2 GHz, 21 kanały, 100 m

Parametry techniczne:

Parametry techniczne:

Pasmo pracy: 5200 - 5600 MHz
Zasięg: 100 m
Ilość kanałów: 24
Moc nadawania: < 100 mW
Tryb pracy: Jednokierunkowy lub dwukierunkowy
Modulacja: OFDM
Szyfrowanie: ARS, 128 bit
Standard wideo: PAL lub NTSC
Impedancja: 50 Ohm
Złącza wideo: Cinch, 1 Vp-p, 75 Ohm
Złącza audio: Cinch, 3 Vp-p, 600 Ohm
Rozdzielczość: 720 x 576 (D1)
Zasilanie: 10 - 14V DC
Pobór prądu: 1.5 A
Wymiary: Tx: 140 x 166 x 30, Rx: 140 x 166 x 30 mm
Gwarancja producenta: 24 miesiące

CDS-5021 (STR) - Wewnętrzna radiolinia cyfrowa przeznaczona jest do przesyłu wideo oraz audio wewnątrz budynków na odległość do 100 m (monitoring wind oraz obiektów ruchomych), a przy rozbudowaniu o większe anteny odbiorcze nawet do 2 km (opcja). Dzięki cyfrowej modulacji OFDM może być stosowany w warunkach zabudowanych bez „widzialności optycznej" anten. System ten przeznaczony jest także do pracy mobilnej wykorzystywany jako transmisja obrazu z windy lub pojazdu poruszającego się.

Zestaw zapewnia transmisję pełnego obrazu PAL w rozdzielczości 720 × 576 (D1) z prędkością 25 kl/s. Zabezpieczony 128 bitowym kodem identyfikacyjnym gwarantuje zabezpieczenie przed podglądem osób trzecich. CDS-5021 umożliwia transmisję sygnału sterującego dowolnego pilota IR (opcja), posiada wejście wideo Composite i S-video z dwoma kanałami audio. Urządzenie cechuje się stosunkowo dużym zasięgiem w zamkniętych pomieszczeniach ze względu na zastosowanie osobnych anten do nadawania i odbierania sygnału.

Model STR umożliwia manualny wybór kanału, regulację mocy oraz daje możliwość wyboru transmisji jednokierunkowej. Dzięki czemu redukuje ilość anten i daje możliwość instalacji większej ilości zestawów w jednym obiekcie.

Zastosowanie systemu cyfrowego CDS-5021 (STR):

Transmisja z monitoringu wind lub innych ruchomych obiektów
Transmisja obrazów w obszarach silnie zakłóconych np. w pobliżu linii energetycznych, kolei oraz sieci trakcyjnej, w pobliżu sieci internetowych WiFi, kopalniach itp.
Transmisja z tunerów satelitarnych czy DVD do innych pomieszczeń
Transmisja obrazów do sąsiednich pomieszczeń w szpitalach oraz uczelniach
W telewizji kablowej oraz studiach nagrań
Transmisja z komputerów lub kamer do rzutników oraz projektorów kamer TV przemysłowe CCTV

Transmisja z rejestratorów DVR oraz multiplekserów także przez przeszkody

Urządzenie wyszukuje wyłącznie swój nadajnik zidentyfikowany po kodzie przez co urządzenia są skutecznie zabezpieczone przed podglądem osób trzecich. Systemy wideo pracują w układzie PUNKT - PUNKT tzn. jeden zestaw CDS-5021 dla każdej kamery.

Charakterystyka systemu cyfrowego CDS-5021 (STR):

Od 4 oraz do 21 niezależnych kanałów video
Stabilna, wysokiej jakości transmisja obrazu PAL oraz NTSC (auto detekcja)
Kodowanie transmisji 128 bitowym kodem
Rozdzielczość 720×576 (D1)
Prędkości wyświetlania 25 kl/s
Modulacja OFDM (WIMAX)
Możliwośc wyboru pomiędzy transmisją jednokierunkową, a dwukierunkową
Wejścia wideo Composite oraz S-video
Zasięg wewnątrz pomieszczeń lub w terenie zabudowanym do 100 m
Możliwa retransmisja oraz przedłużenie zasięgu sygnału
Transmisja całkowicie wolna od zakłóceń, sieci internetowych 802.11, Bluetooth, telefonii radiowej itp.
Bardzo prosty w instalacji i w pełni bezobsługowy

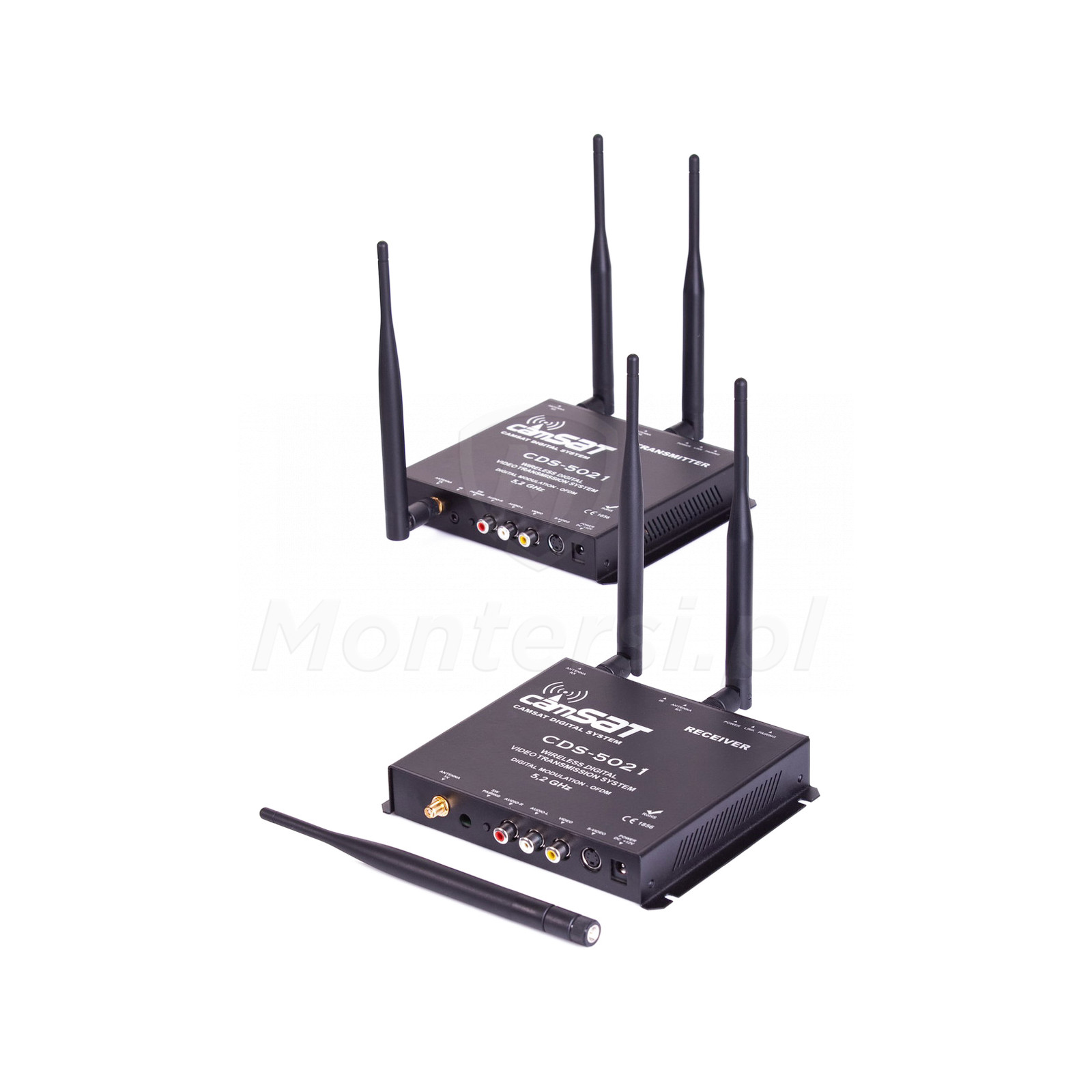

Zestaw radiolinii cyfrowej CDS-5021 (STR) zawiera:

Nadajnik cyfrowy wewnętrzny
Odbiornik cyfrowy wewnętrzny
6x antena dookolna 5 dB
Instrukcja obsługi
Deklaracja zgodności CE

Uruchomienie systemu CDS-5021 (STR) polega wyłącznie na ukierunkowaniu anten odbiorczych i podłączeniu sygnału video i zasilania. Nie ma konieczności szukania wolnych częstotliwości czy ustawiania kanałów pracy. Urządzenie w chwili włączenia zasilania przez pierwsze 30 s samo wyszukuje wolną częstotliwość na danym terenie i zapisuje dany kanał pracy na stałe. Jest to wymóg urządzeń pracujących w paśmie 5.2 GHz gdzie wyeliminowano wzajemne zakłócanie się.
