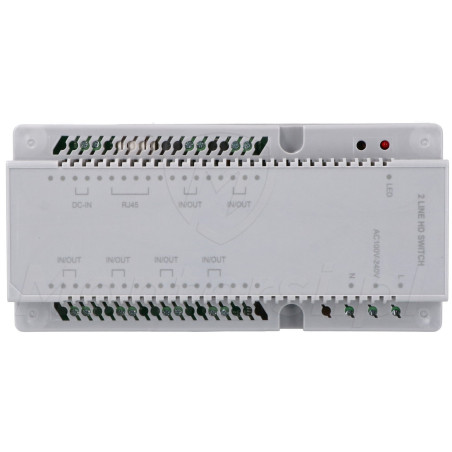

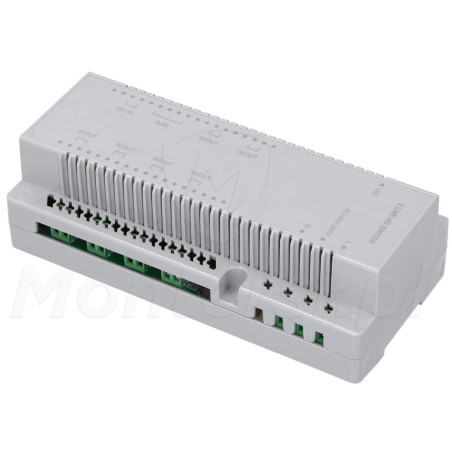

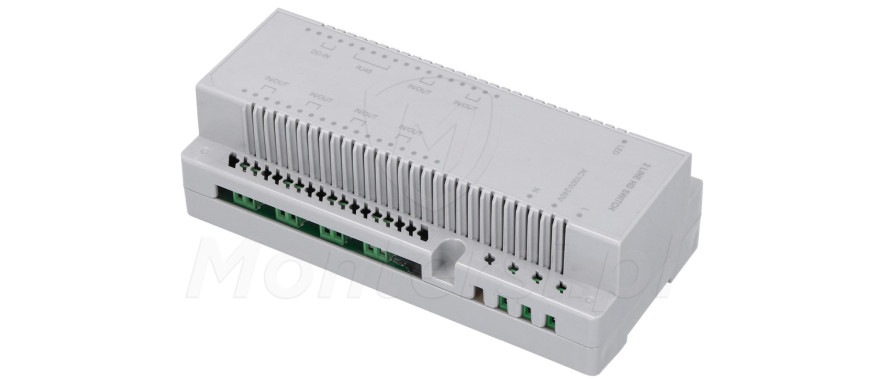

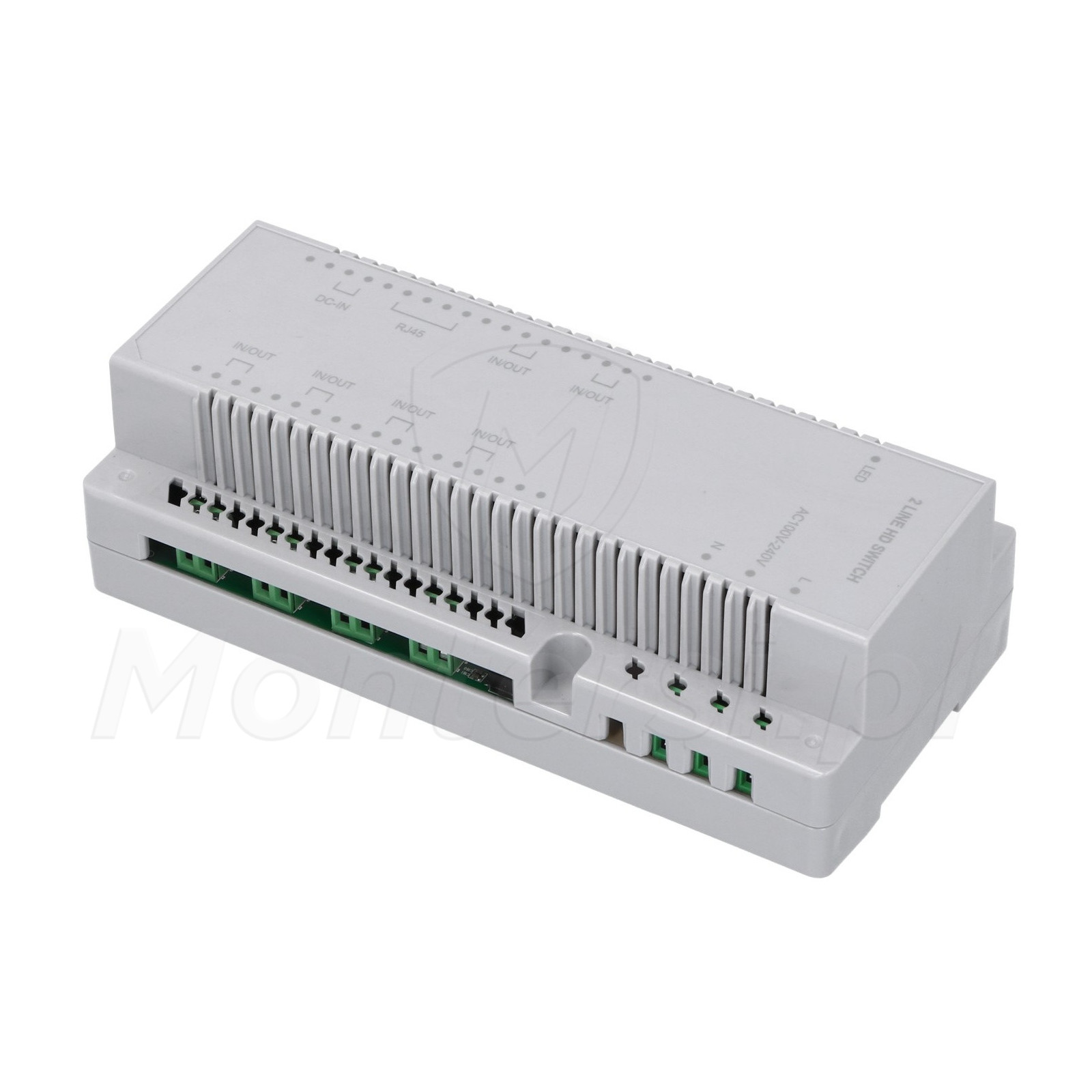

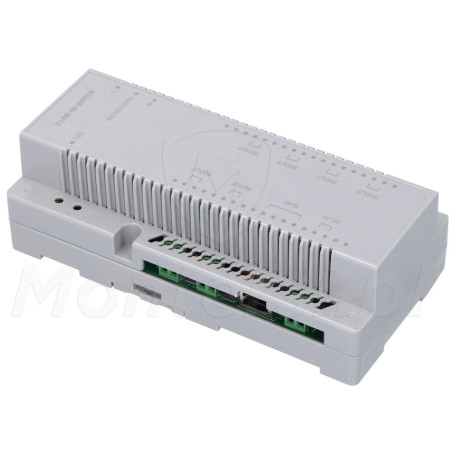

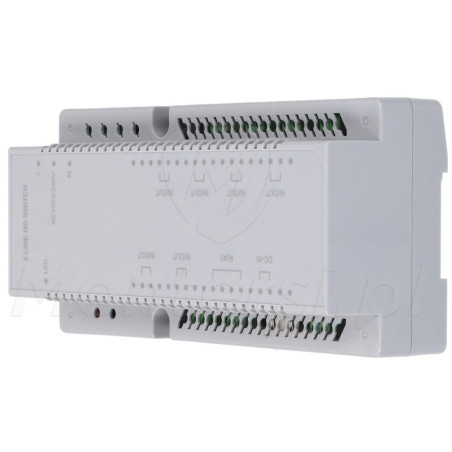

82301 - Dystrybutor dla systemu 2-żyłowego TWIN przystosowany do montażu na szynę DIN. Urządzenie ma zastosowanie gdy obecna instalacja wykonana jest w gwiazdę a podłączamy więcej niż jeden monitor lub stację bramową. Urządzenie może być zasilone z sieci 230 V lub z zasilacza zewnętrznego dysponującego napięciem w zakresie 15 - 28 V DC. Do cech charakterystycznych dystrybutora można zaliczyć:
- Wbudowanych 6 złącz typu IN/OUT
- Możliwość zasilania z sieci 230 V AC lub zewnętrznego zasilacza
- Śrubowe terminale

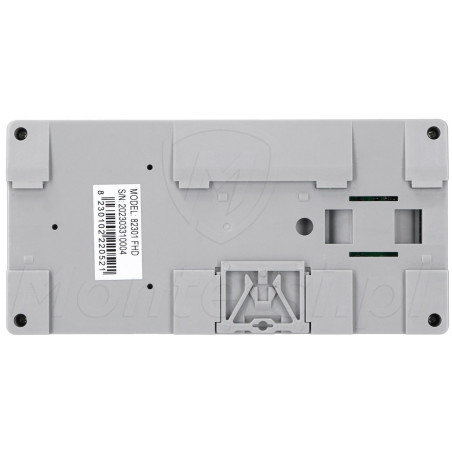

- Możliwość montażu na szynie DIN
Parametry techniczne:
Parametry techniczne:
- Typ urządzenia: Dystrybutor sygnału
- Wejścia/wyjścia: 6
- Zasilanie: 230 V AC, 15 - 28 V DC
- Obudowa: Tworzywo sztuczne
- Wymiary: 185 x 90 x 60 mm

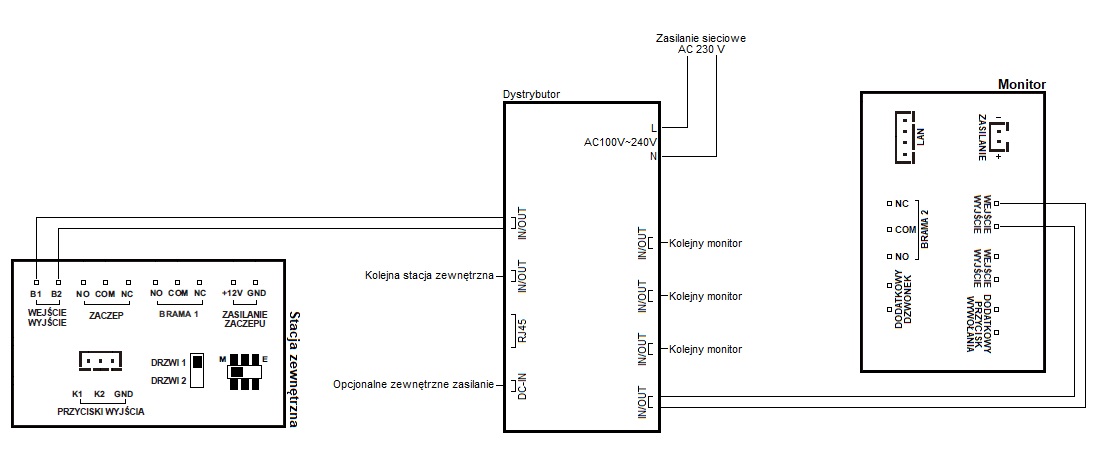

Połączenie w gwiazdę to połączenie, w którym wszystkie przewody systemu sprowadzone są do jednego punktu np. szafy rack czy rozdzielni z użyciem przewodu komunikacyjnego. Wówczas konieczne jest zastosowanie dystrybutora. Nakładanie się sygnałów w jednym przewodzie spowoduje zakłócenia uniemożliwiające korzystanie z systemu. Dlatego aby system działał stabilnie i był pozbawiony wszelkich zakłóceń stosujemy w centralnym punkcie instalacji dystrybutor, od którego rozchodzą się przewody do poszczególnych monitorów i stacji.
