ZLX24SA centrala sterująca 24 V do bramy 2-skrzydłowej

Budowa i interfejs użytkownika

Obudowa i odporność środowiskowa

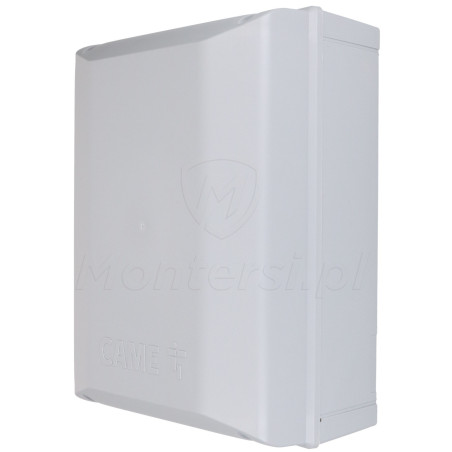

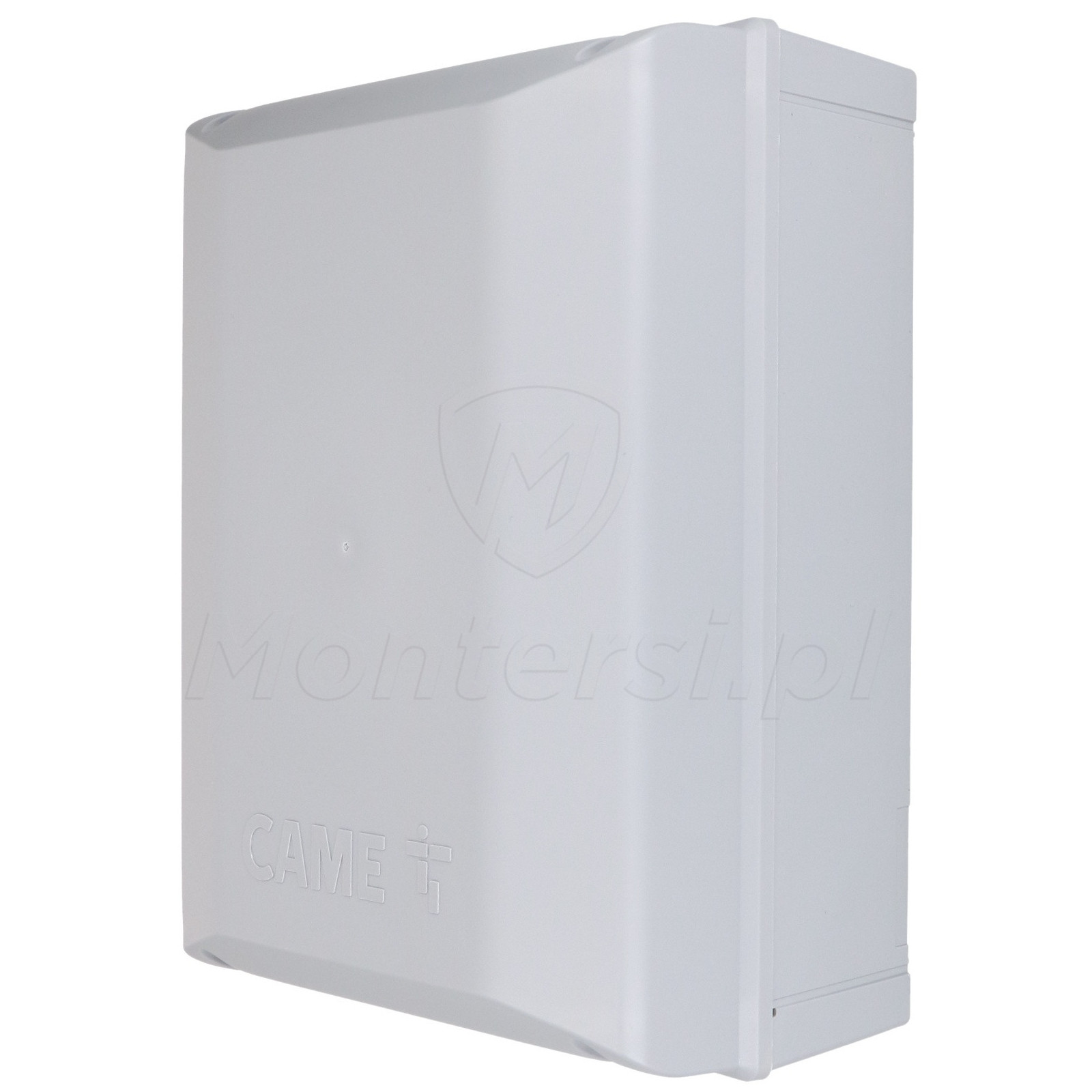

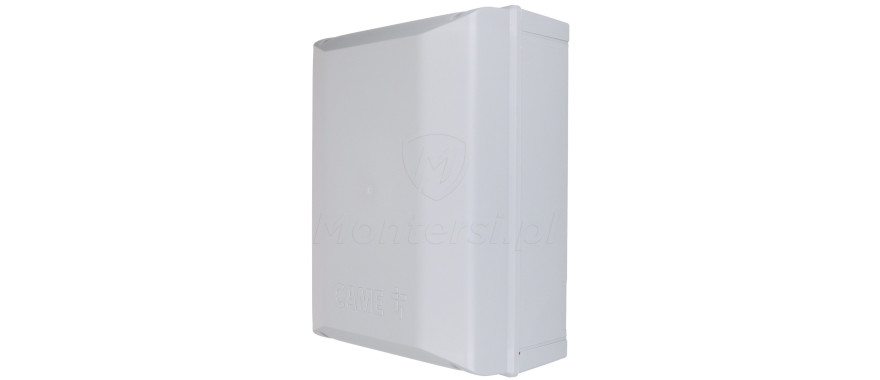

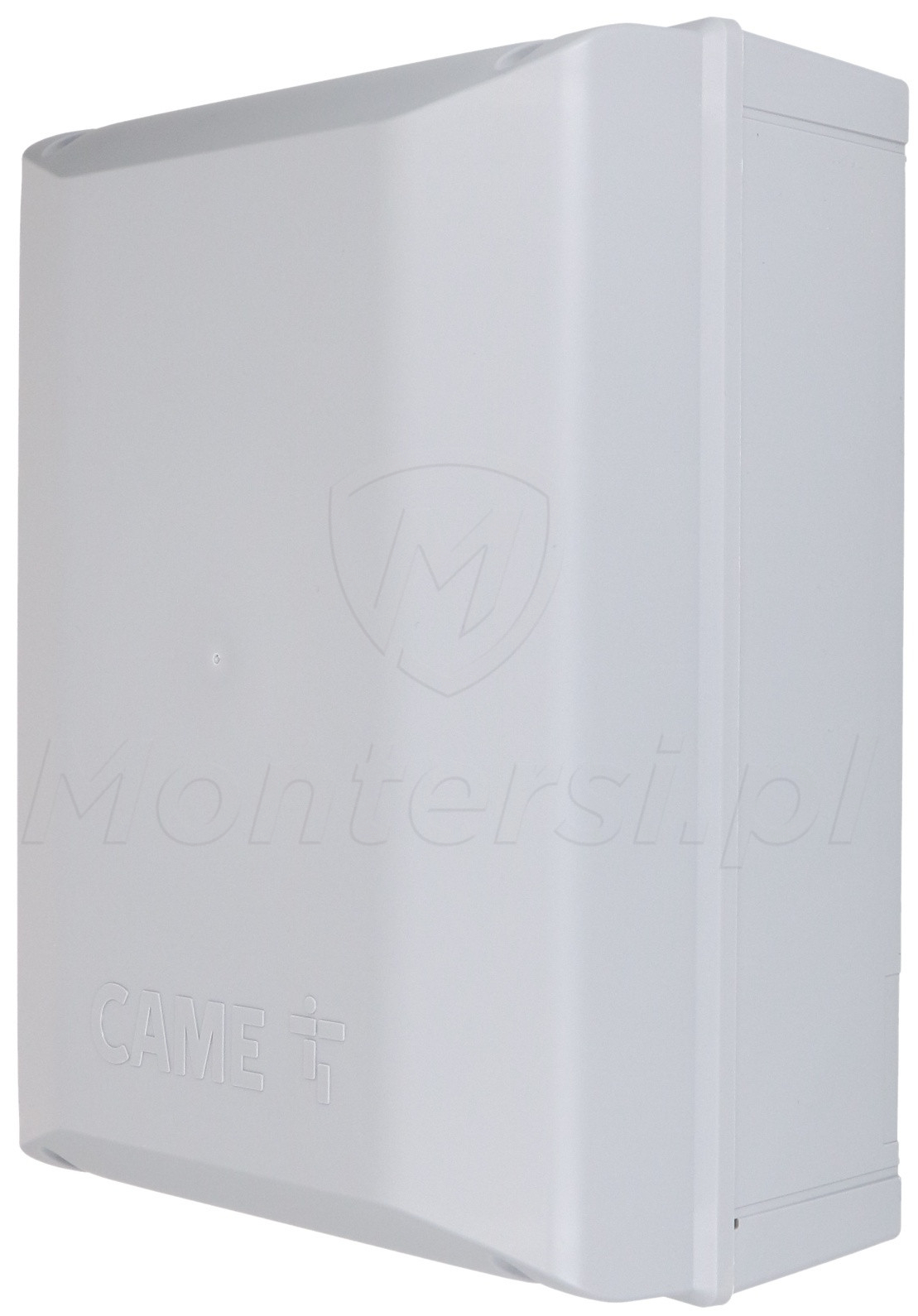

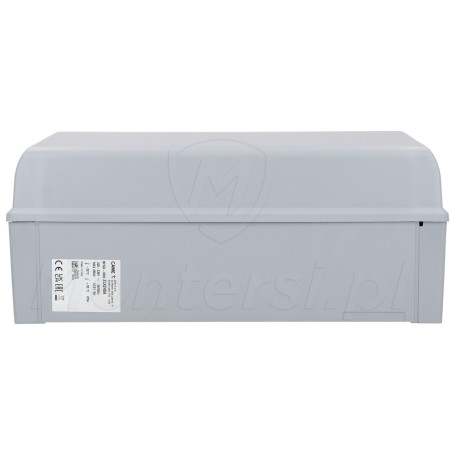

Centrala ZLX24SA mieści się w kompaktowej obudowie wykonanej z tworzywa ABS o klasie szczelności IP54. Zgodność z zakresem temperatur pracy od -20°C do +55°C gwarantuje niezawodne działanie w różnych warunkach środowiskowych, również w instalacjach zewnętrznych przydomowych.

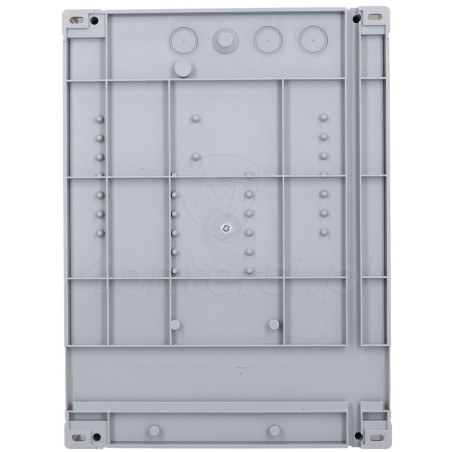

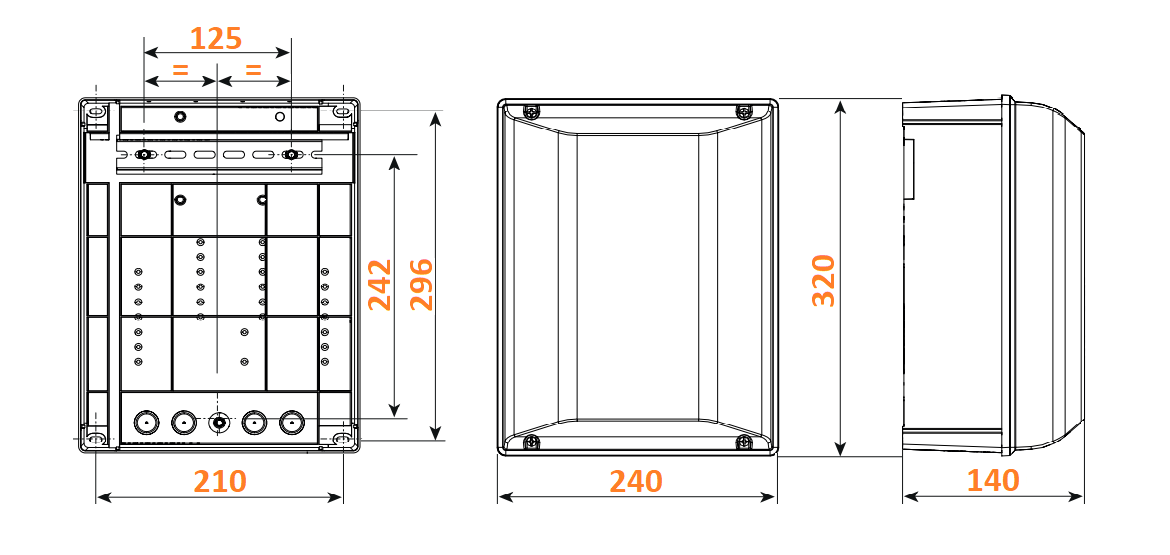

Obudowa ma wymiary 240 × 320 × 140 mm (szer. × wys. × gł.), co ułatwia jej integrację z szafkami automatyki lub bezpośredni montaż na ścianie.

Panel sterowania i konstrukcja wewnętrzna

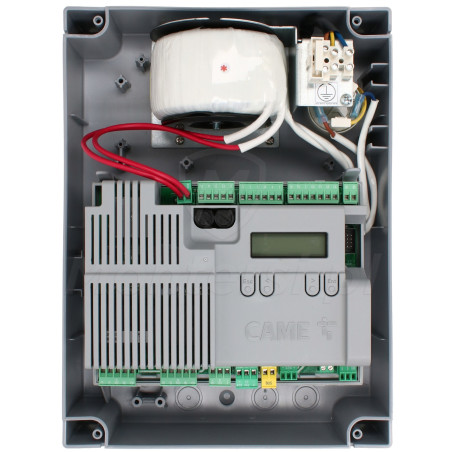

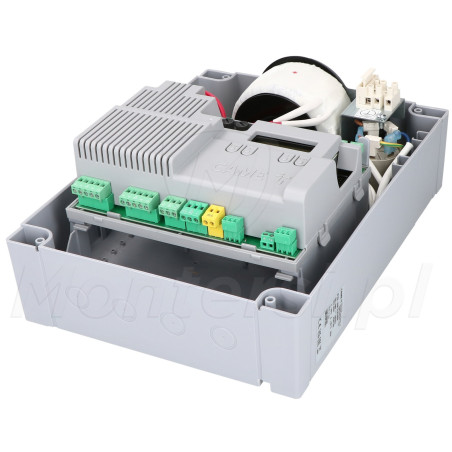

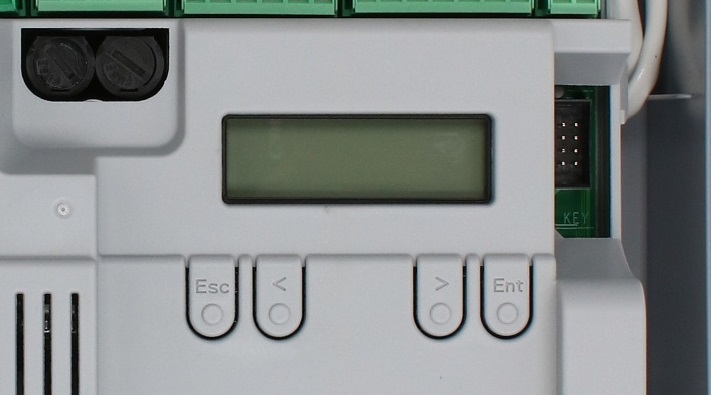

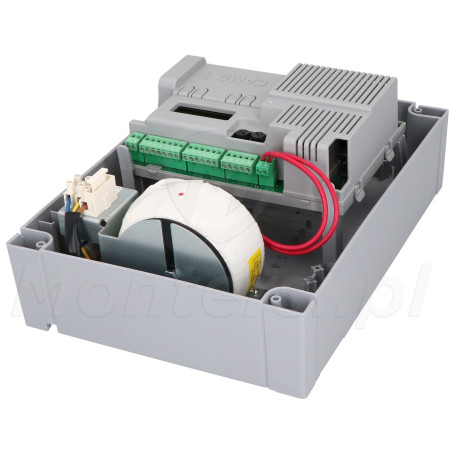

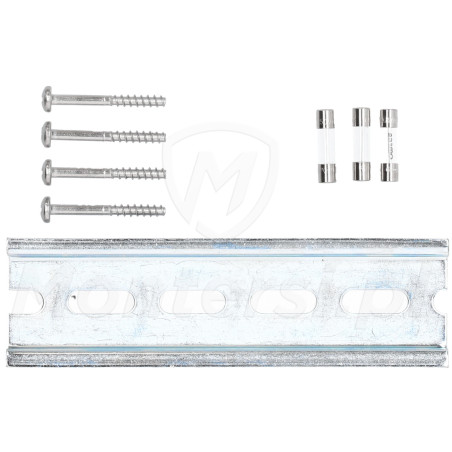

Na froncie znajduje się podświetlany wyświetlacz graficzny oraz przyciski (ESC, < >, ENTER), umożliwiające pełną konfigurację systemu bez użycia dodatkowych narzędzi. Wewnątrz obudowy umieszczono transformator, złącza zasilania, listwy zaciskowe do podłączeń sygnałowych oraz gniazda na moduły rozszerzeń. Konstrukcja przewiduje również możliwość podłączenia zestawu akumulatorów (2 × 2,3 Ah lub 2 × 7 Ah) z funkcją awaryjnego zasilania.

Kompatybilność i sterowanie napędami

Obsługa siłowników CAME

ZLX24SA obsługuje szeroką gamę siłowników CAME 24 V DC — z enkoderem lub bez, w tym: FROG-A24E, FERNI, AXI, ATS, STYLO-ME i inne. W przypadku siłowników bez czujnika pozycji wykorzystywany jest tzw. wirtualny enkoder, który wymaga kalibracji skoku przy pierwszym uruchomieniu.

Zaawansowane sterowanie ruchem

Programowanie obejmuje ustawienia punktów krańcowych, opóźnień między skrzydłami, wykrywania przeszkód oraz automatycznego zamykania. Możliwe jest precyzyjne dopasowanie prędkości otwierania i zamykania, długości fazy przybliżania oraz czułości na przeszkody (AST control). Dzięki funkcji testowania silników możliwe jest sprawdzenie kierunku działania przed zapisaniem ustawień – co ułatwia montaż i skraca czas instalacji.

Systemy bezpieczeństwa

Wejścia bezpieczeństwa i przypisywanie funkcji

ZLX24SA oferuje cztery niezależne wejścia bezpieczeństwa: CX, CY, CZ, CK, do których można przypisać funkcje takie jak zatrzymanie, ponowne otwarcie czy reakcję na przeszkodę. Dzięki temu system można dostosować do specyfiki obiektu i zastosowanych akcesoriów. Centrala obsługuje zarówno urządzenia przewodowe, jak i bezprzewodowe (system RIO), a przypisanie funkcji odbywa się bezpośrednio z menu konfiguracyjnego.

Obsługa urządzeń zabezpieczających

Centrala ZLX24SA umożliwia podłączenie urządzeń bezpieczeństwa zarówno w wersji przekaźnikowej, jak i cyfrowej. Klasyczne urządzenia, takie jak fotokomórki czy listwy bezpieczeństwa, podłącza się bezpośrednio do czterech dedykowanych wejść bezpieczeństwa: CX, CY, CZ i CK. Każdemu z tych wejść przypisuje się odpowiednią funkcję, taką jak zatrzymanie, ponowne otwarcie czy reakcja na przeszkodę.

Alternatywą dla klasycznych połączeń jest cyfrowa magistrala BUS CXN, do której można podłączyć fotokomórki i inne urządzenia bezpieczeństwa zgodne z systemem CAME (np. DELTA-BUS, RIO). Wszystkie te urządzenia łączy się za pomocą jednej, niespolaryzowanej, 2-żyłowej linii. Każde z nich można indywidualnie skonfigurować z poziomu menu centrali – bez prowadzenia dodatkowych przewodów ani zmiany połączeń. Dzięki zastosowaniu wejścia BUS, montaż systemu bezpieczeństwa jest szybszy, prostszy i bardziej elastyczny, zwłaszcza w przypadku większych lub złożonych instalacji.

Złącza i peryferia

Terminale połączeniowe

Zaciski przyłączeniowe centrali umożliwiają podłączenie siłowników, enkoderów, elektrozamka 12 V AC/DC, lampy ostrzegawczej, oświetlenia manewrowego, anteny oraz urządzeń komunikujących się przez magistralę BUS CXN. W przeciwieństwie do wielu rozwiązań innych producentów, urządzenia dodatkowe w systemie ZLX24SA wymagają zasilania 24 V AC – należy to uwzględnić przy doborze akcesoriów i ich zasilaczy. Wyjście przekaźnikowe B1–B2 może działać w trybie bistabilnym lub monostabilnym z konfigurowanym czasem od 1 do 180 sekund. Instalacja kablowa może być zredukowana dzięki zastosowaniu wspólnej magistrali BUS do wielu urządzeń.

Integracja z systemami zewnętrznymi

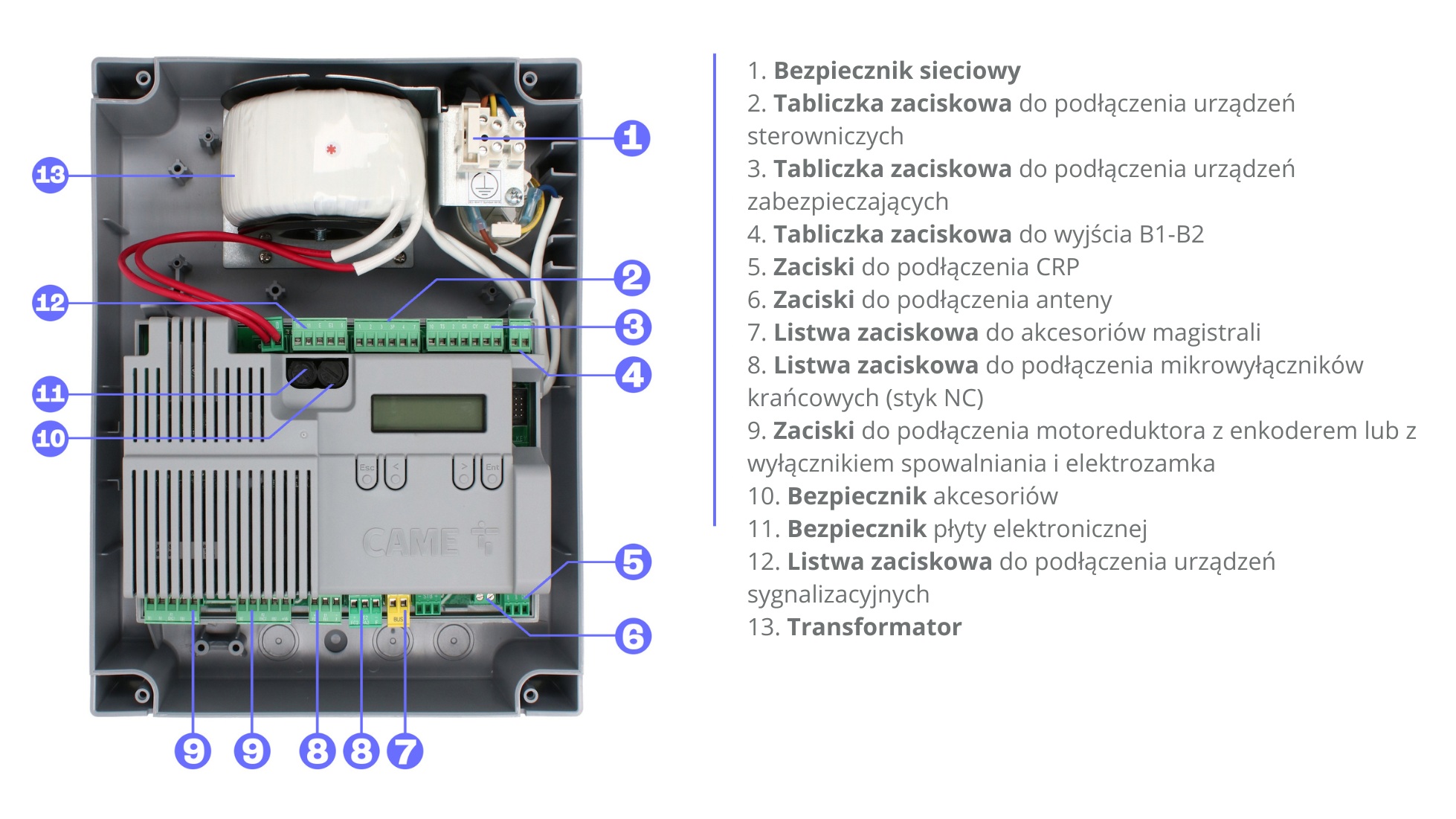

Centrala ZLX24SA umożliwia łatwą rozbudowę systemu dzięki modułom rozszerzeń, które wpina się bezpośrednio do przypisanych gniazd na płycie głównej. Umożliwia podłączenie przycisków sterujących (OTWÓRZ, ZAMKNIJ, STOP, furtka) do zacisków sterowniczych (2) oraz urządzeń zabezpieczających (np. fotokomórki, listwy) do wejść (3). Napędy bramy podłącza się do wyjść silnikowych (9), które obsługują także enkodery i elektrozamek. W razie potrzeby można użyć wyłączników krańcowych (8).

Antenę radiową podłącza się do dedykowanych zacisków antenowych (6). Komunikacja między centralami odbywa się poprzez złącze systemu CRP (5), co umożliwia wymianę danych i synchronizację pracy. Po podłączeniu modułu centrala automatycznie go wykrywa i udostępnia odpowiednie funkcje w menu konfiguracyjnym. Magistrala BUS CXN (7) umożliwia podłączenie wielu urządzeń, takich jak fotokomórki, klawiatury czy lampy, za pomocą jednego przewodu. Rozwiązanie to ułatwia montaż i ogranicza liczbę połączeń kablowych.

Konfiguracja systemu odbywa się z poziomu wbudowanego wyświetlacza oraz przycisków funkcyjnych. Ustawienia oraz dane użytkowników można wygodnie zapisać na karcie pamięci, a szybki dostęp serwisowy zapewnia elektroniczny klucz. Lampy sygnalizacyjne podłącza się do dedykowanej listwy zaciskowej (12), natomiast dodatkowe urządzenia mogą być sterowane poprzez programowalne wyjście (4). System jest zasilany przez transformator (13) i zabezpieczony zestawem bezpieczników (1, 10, 11) chroniących obwód główny, akcesoria oraz płytę elektroniczną.

Centrala umożliwia podłączenie opcjonalnych modułów, takich jak:

• moduł radiowy do obsługi pilotów,
• moduł GSM do zdalnego sterowania za pomocą telefonu,
• RIO CONN do współpracy z bezprzewodowymi fotokomórkami i listwami bezpieczeństwa,
• RSE do integracji z innymi centralami.

Zarządzanie użytkownikami i dostępem

Obsługa i identyfikacja użytkowników

Centrala umożliwia zapis i zarządzanie do 1000 użytkowników. Każdemu użytkownikowi można przypisać funkcje sterujące: pełne otwarcie, otwarcie furtki, aktywacja kanału B1-B2. Obsługiwane są piloty z kodem zmiennym (rolling code), TW-key, klawiatury kodowe i czytniki kart zbliżeniowych.

Dodatkowe funkcje zarządzania

ZLX24SA obsługuje harmonogramy czasowe, automatyczne zamykanie oraz import i eksport konfiguracji za pomocą karty MEMORY ROLL. Interfejs umożliwia zabezpieczenie dostępu hasłem oraz przeglądanie liczników manewrów i historii błędów. Funkcje te przydatne są zarówno w systemach prywatnych, jak i w obiektach wielostanowiskowych.
