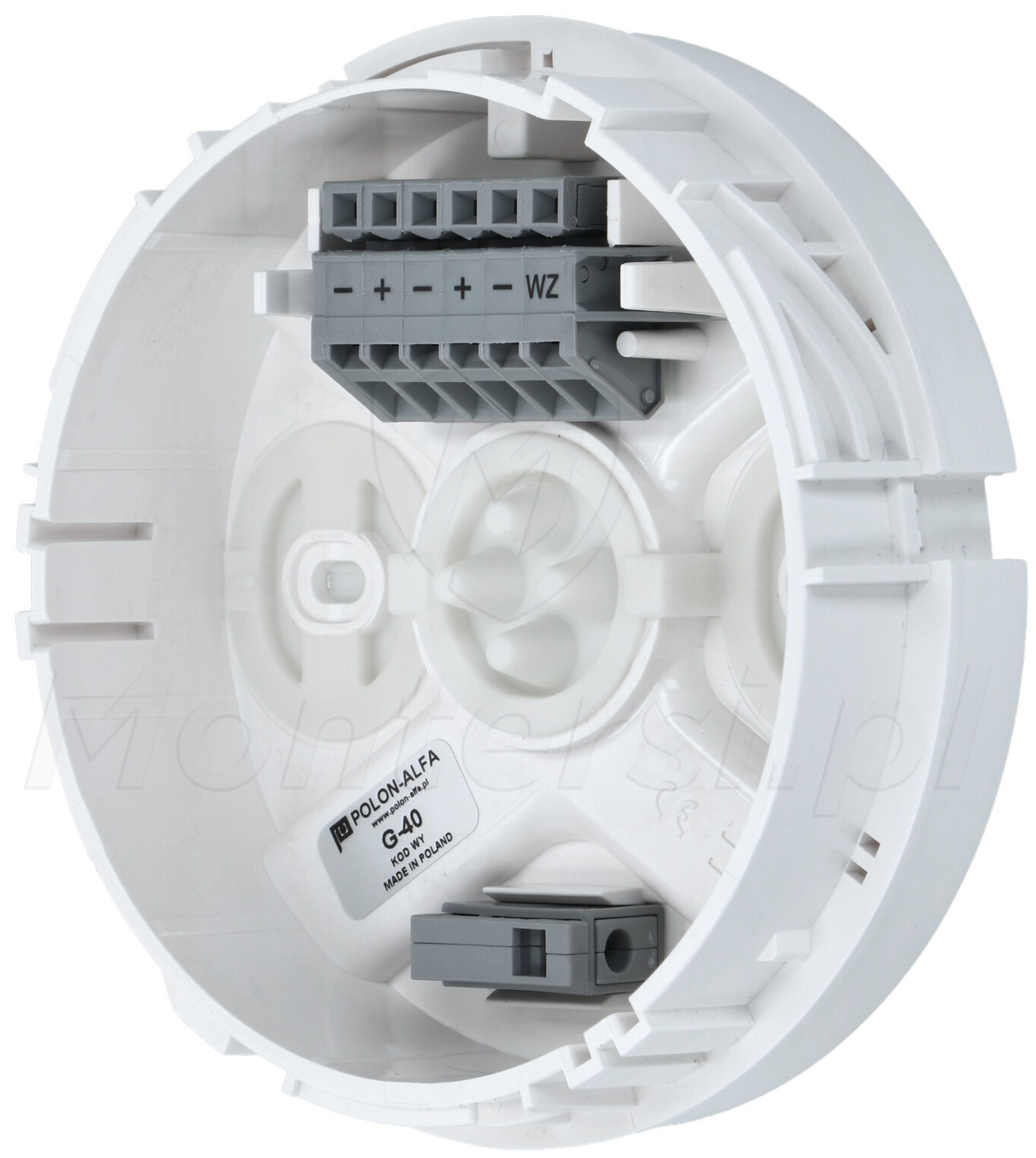

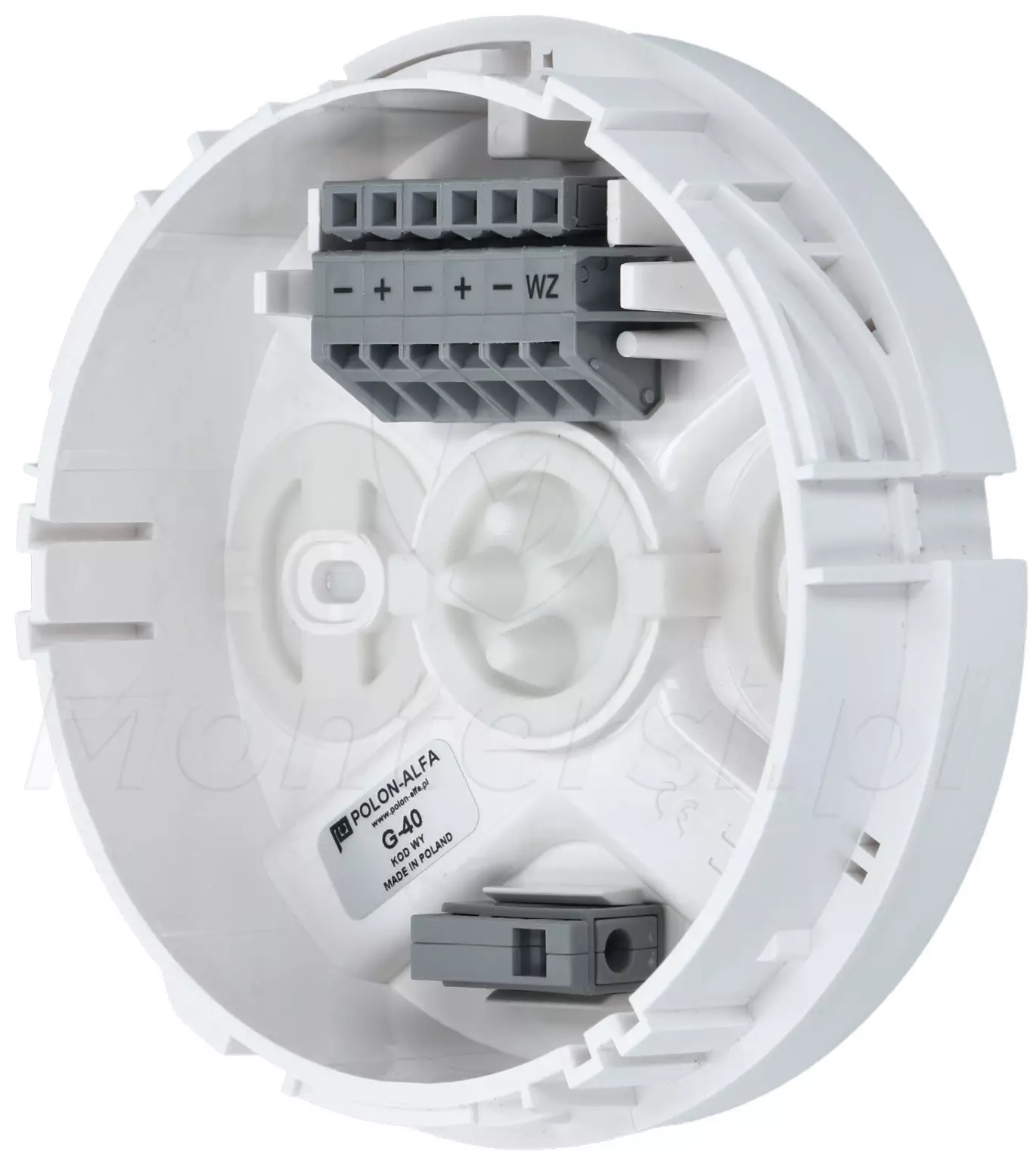

G-40 - Gniazdo do mocowania czujek szeregów 40, 4043, 4046, 6046

Kod: 11443

Parametry techniczne:

Średnica kabla: ≤ 1 mm
Wymiary: Ø 107 mm; h = 28,5 mm
Waga: 0,1 kg

Dużo

Czas realizacji:

24h

41,82 zł

netto: 34,00 zł

G-40 - Gniazdo przeznaczone do mocowania czujek szeregów 40, 4043, 4046 i 6046 (np. DOR-40, DIO-4046) na suficie i dołączenia do nich przewodów linii dozorowej. Gniazdo, po zamontowaniu w dodatkowej podstawie PG-40, może być instalowane w pomieszczeniach, w których na sufitach skrapla się para wodna, jak również na linkach nośnych.

Podstawa PG-40 po wyposażeniu jej w dodatkowy dławik PG7 umożliwia przekształcenie gniazda G-40 w wiszące. Do mechanicznego zabezpieczenia czujki w gnieździe przewidziana jest, wykonana z drutu stalowego, osłona zabezpieczająca OZ-40.

Parametry techniczne:

Parametry techniczne:

Średnica kabla: ≤ 1 mm
Wymiary: Ø 107 mm; h = 28,5 mm
Waga: 0,1 kg

Przeznaczenie i zastosowanie

Elementy współpracujące z gniazdem G-40

Gniazdo przeznaczone jest do instalowania:

czujek szeregów 40, 4043, 4046,
adaptera linii bocznej ADC-4001M,
adaptera czujek radiowych ACR-4001,
Podstawa gniazda PG-40.

Podstawa gniazda PG-40 przeznaczona jest do montowania w niej gniazda G-40 w celu:

zwiększenia odporności gniazda na skraplającą się na suficie parę wodną,
instalowania czujek na linkach nośnych,
przekształcenia gniazda G-40 w gniazdo wiszące.

Prosta w obsłudze

Wytrzymała i elastyczna obudowa

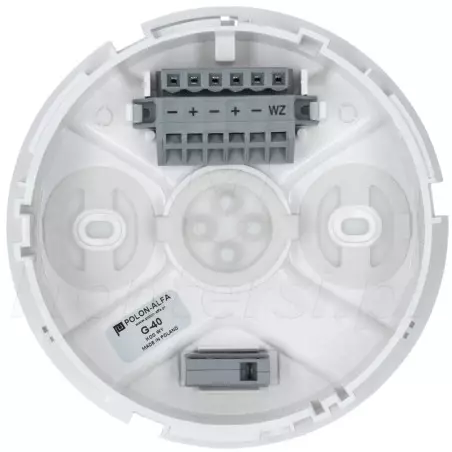

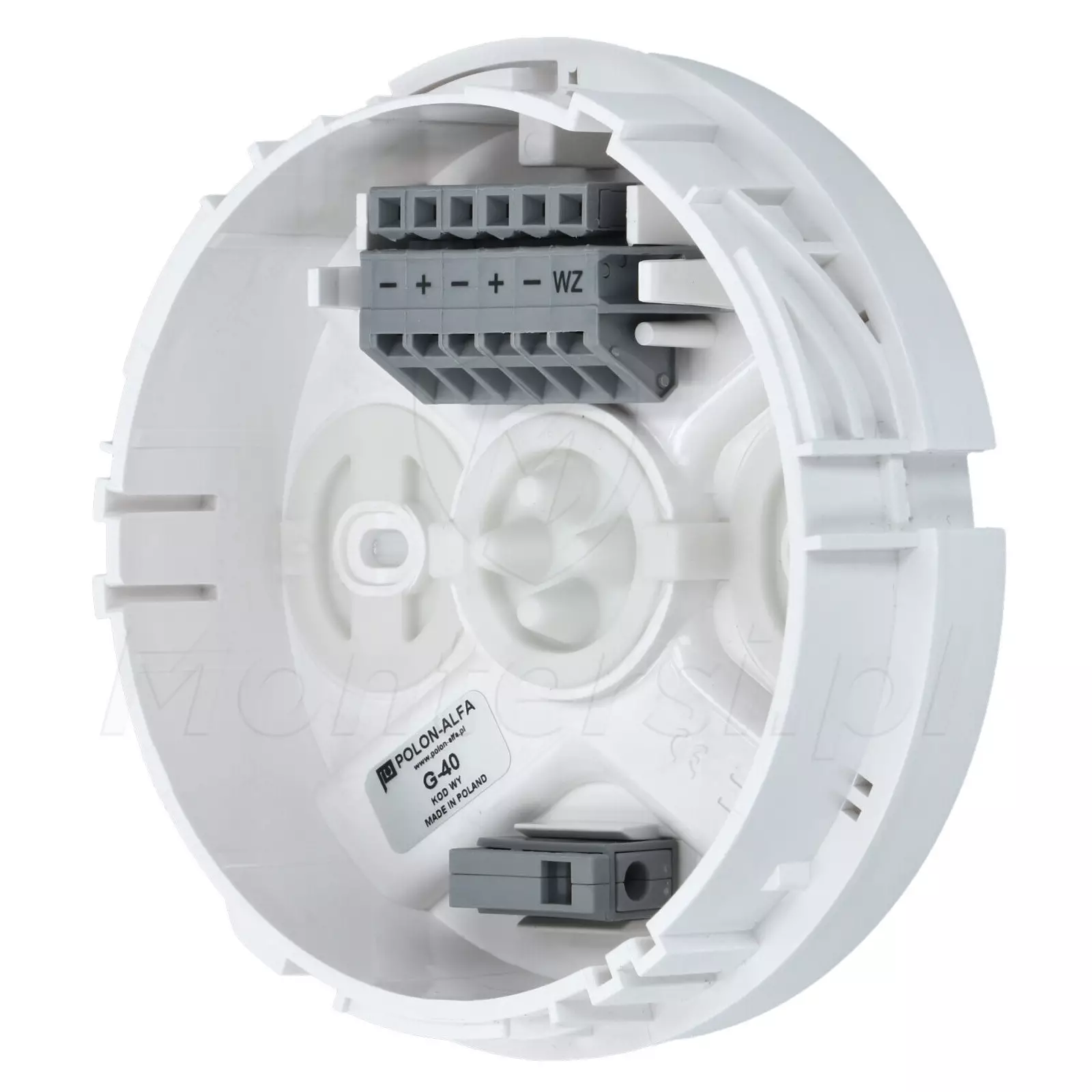

Gniazdo G-40 zawiera łączówkę kablową z bezśrubowymi zaciskami, pozwalającą na szybkie podłączenie przewodów instalacji. Konstrukcja gniazda umożliwia elastyczne mocowanie go do podłoża i estetyczne doprowadzenie okablowania. Zastosowano w nim oryginalną koncepcję łatwego naprowadzania i łączenia czujki z gniazdem. Gniazdo wyposażone jest w zatrzask, uniemożliwiający wyjęcie czujki bez zastosowania specjalnego klucza.

Montaż i podłączenie

Zamontuj czujkę w dowolnym miejscu

Gniazda G-40 pozwalają na dołączenie przewodów linii dozorowej prowadzonych podtynkowo lub natynkowo. Dodatkowe złącze umieszczone w gnieździe umożliwia łączenie ekranu przewodu linii dozorowej. Łączówka gniazda ma sześć zacisków, dwie pary oznaczone „+” i „-” do dołączenia przewodów adresowalnej inii dozorowej (wejście i wyjście) oraz dwa zaciski do dołączenia dodatkowego wskaźnika zadziałania WZ-31. Dodatkowo istnieje możliwość zamontowania specjalnego pierścienia maskującego P-40, zamawianego oddzielnie, w celu zamaskowania widocznej części gniazda.

Przykład wprowadzenia przewodów do gniazda G-40
