TRVGA-300 - Konwerter VGA - UTP

Kod: 06782

Parametry techniczne:

  • Zasięg: Do 300 m
  • Wejścia: 1x VGA / 1x RJ-45
  • Wyjścia: 1x RJ-45 / 1x VGA
  • Impedancja: VGA: 75 Ohm, RJ-45: 100 Ohm
  • Zasilanie: 12 V DC
  • Pobór prądu: Nadajnik: 70 mA, odbiornik: 170 mA
  • Wymiary: 118 x 30 x 50 mm
  • Waga: 0.078 kg
  • Gwarancja producenta: 24 miesiące
Mało
Czas realizacji:
24h
617,62 zł
netto: 502,13 zł

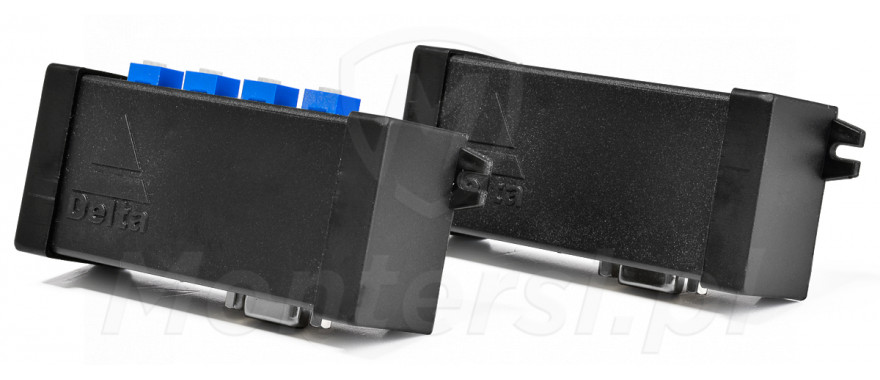

Konwerter VGA-UTP TRVGA-300

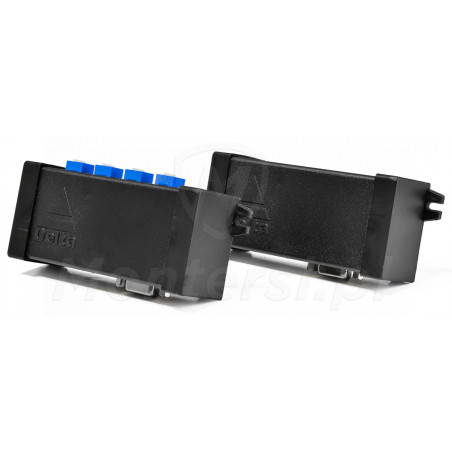

  • Konwerter VGA-UTP TRVGA-300

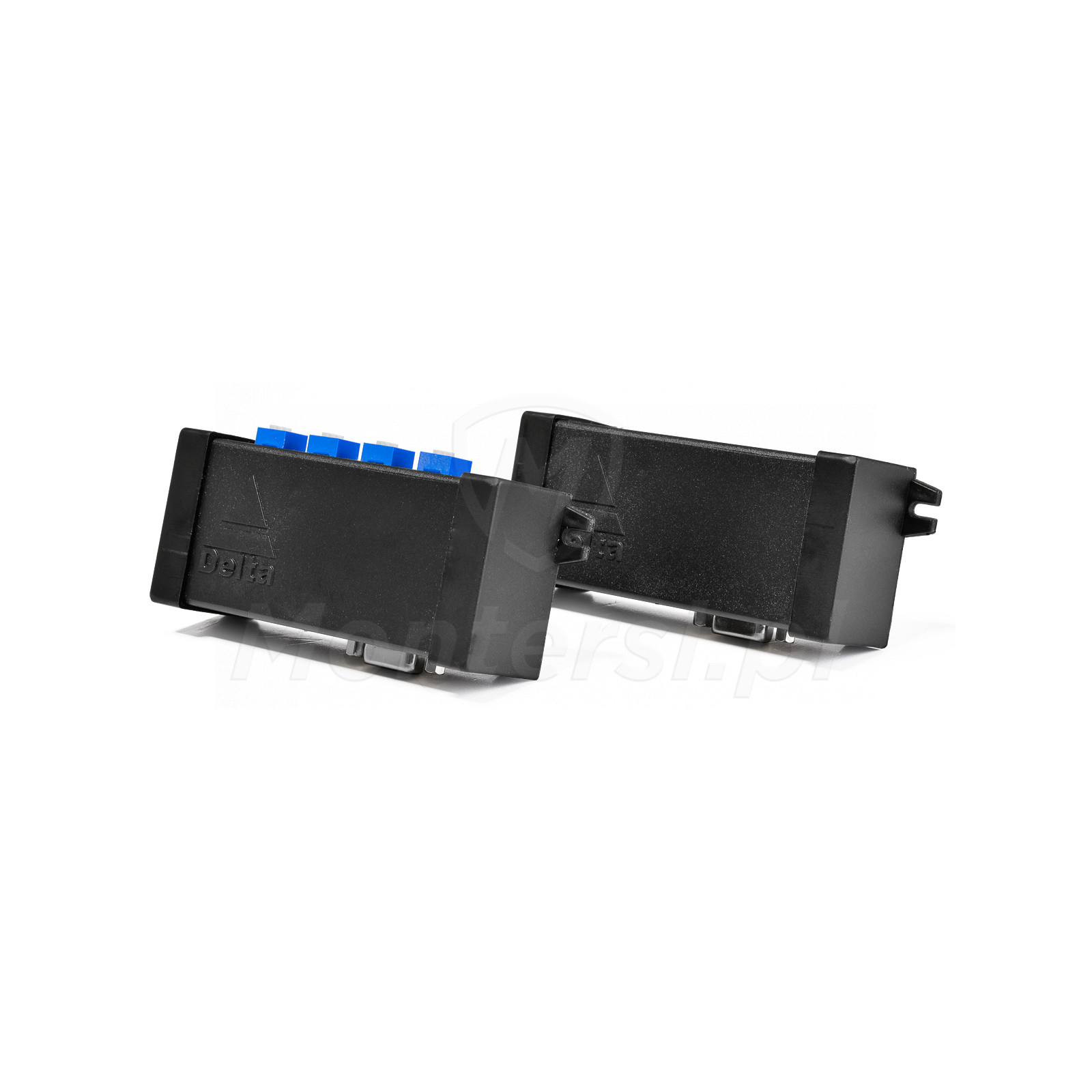

  • Konwerter TRVGA-300

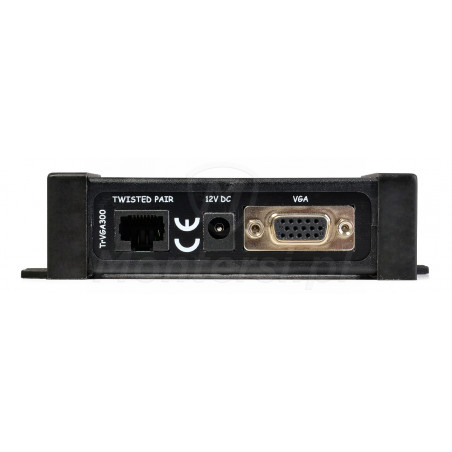

  • Wejścia/wyjścia konwertera TRVGA-300

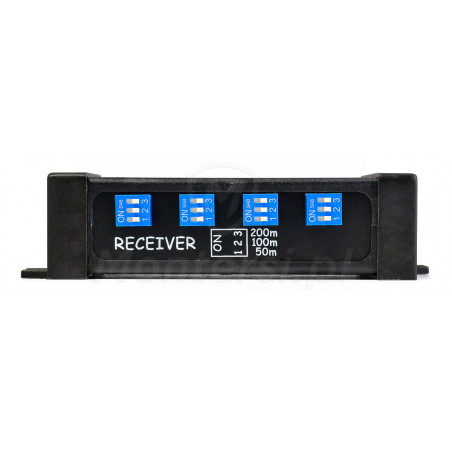

  • Dip-switche konwertera TRVGA-300

TRVGA-300 - Zestaw do aktywnej transmisji sygnału VGA po skrętce komputerowej, 300 m

Parametry techniczne:

Parametry techniczne:

  • Zasięg: Do 300 m
  • Wejścia: 1x VGA / 1x RJ-45
  • Wyjścia: 1x RJ-45 / 1x VGA
  • Impedancja: VGA: 75 Ohm, RJ-45: 100 Ohm
  • Zasilanie: 12 V DC
  • Pobór prądu: Nadajnik: 70 mA, odbiornik: 170 mA
  • Wymiary: 118 x 30 x 50 mm
  • Waga: 0.078 kg
  • Gwarancja producenta: 24 miesiące

TRVGA-300 - Transformator do aktywnego przysyłania sygnału VGA po skrętce komputerowej na odległość do 300 m. Wyposażony w przełączniki typu dip - switch, umożliwiające zmianę ustawień korekcji w zakresie od 0 do 300 m (ze wzrostem odległości krok jest coraz mniejszy). Dzięki nim możliwe jest dostosowanie parametrów transmisji do długości kabla, przez co jakość otrzymanego obrazu jest najwyższej jakości.

Ustawienie przełączników dip - switch w zależności od długości skrętki komputerowej


TRVGA 300 to zestaw i do poprawnej pracy wymagana jest współpraca nadajnika z odbiornikiem. Nadajnik dokonuje symetryzacji sygnału VGA, dzięki czemu możliwa jest jego transmisja przy pomocy skrętki komputerowej - składowe koloru są przesyłane przy użyciu 3 par skrętki, a sygnał synchronizacji przy pomocy 1 pary.

Przykładowe zastosowanie zestawu TRVGA-300


Odbiornik zestawu jest wyposażony w przełączniki korekcyjne, przy pomocy których można ustawić odpowiedni poziom kompensacji charakterystyki skrętki - każda składowa koloru i sygnał synchronizacji posiadają osobny przełącznik. Należy pamiętać, że uzyskiwana rozdzielczość transmitowanego obrazu, zależą przede wszystkim od odległości i częstotliwości odchylenia pionowego.

Pobierz

Typ Nazwa Opis Rozmiar
Instrukcje pdf TRVGA-300 - instrukcja obsługi 97.3 kB Pobierz
Certyfikaty pdf TRVGA-300 - deklaracja CE 355.97 kB Pobierz
Karty Katalogowe pdf TRVGA-300 - karta katalogowa 93.05 kB Pobierz
