TR-16 - 16-kanałowy transformator wideo

Kod: 04077

Parametry techniczne:

Liczba kanałów video: 16
Zasięg: 400 m
Typ złącza symetrycznego: Gniazda RJ-45 lub zaciski śrubowe
Typ złącza koncentrycznego: Gniazda BNC
Tłumienie: 0.5 dB @ f = 5 MHz
CMRR: 50 dB
Wymiary: 213 x 36 x 101 mm
Gwarancja producenta: 12 miesięcy

Na zamówienie

Czas realizacji:

48h

285,00 zł

netto: 231,71 zł

Opis produktu
Załączniki

TR-16 - Pasywny transformator wideo na 16 kamer, 400 m, CMRR 50 dB

Parametry techniczne:

Parametry techniczne:

Liczba kanałów video: 16
Zasięg: 400 m
Typ złącza symetrycznego: Gniazda RJ-45 lub zaciski śrubowe
Typ złącza koncentrycznego: Gniazda BNC
Tłumienie: 0.5 dB @ f = 5 MHz
CMRR: 50 dB
Wymiary: 213 x 36 x 101 mm
Gwarancja producenta: 12 miesięcy

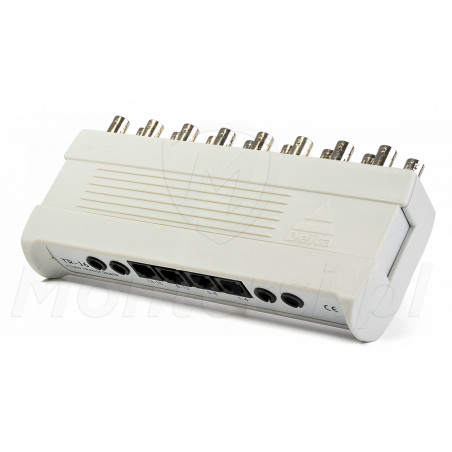

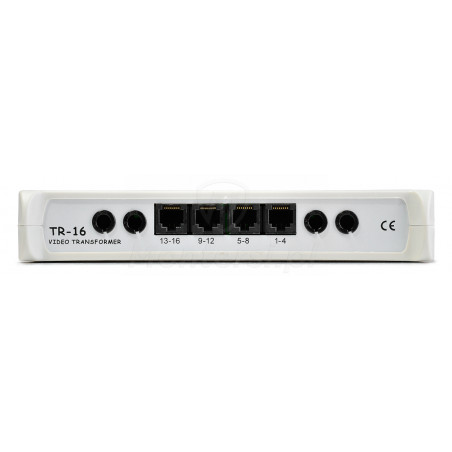

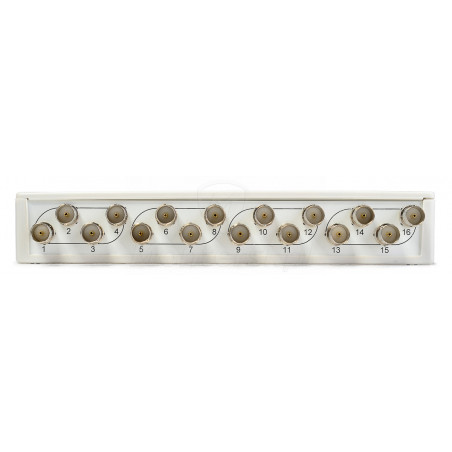

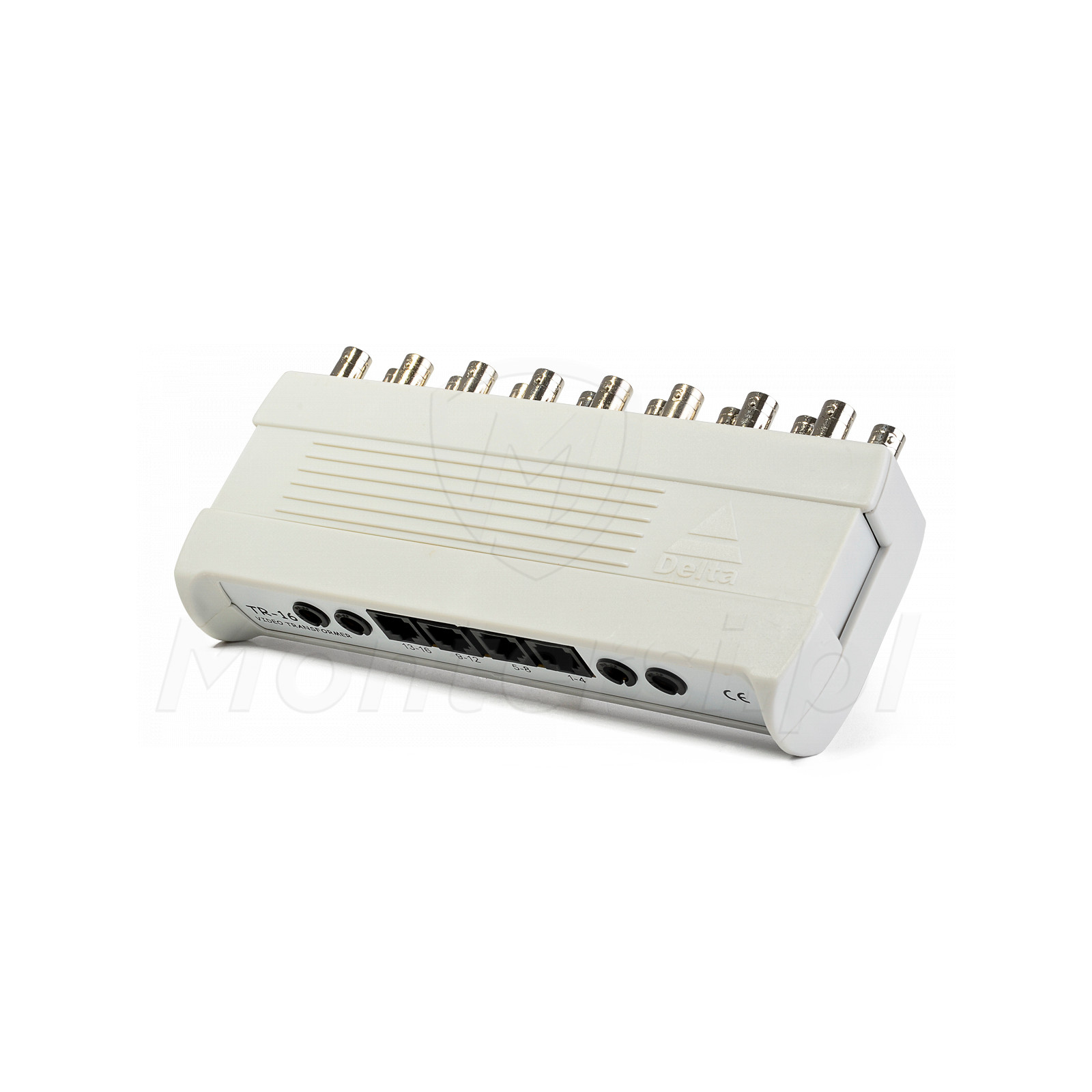

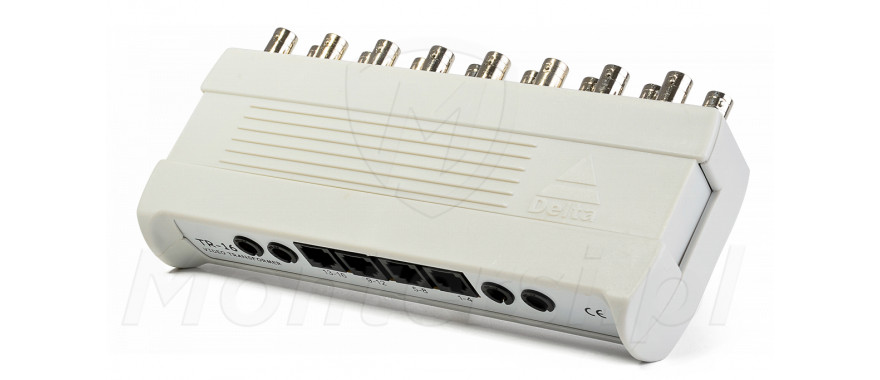

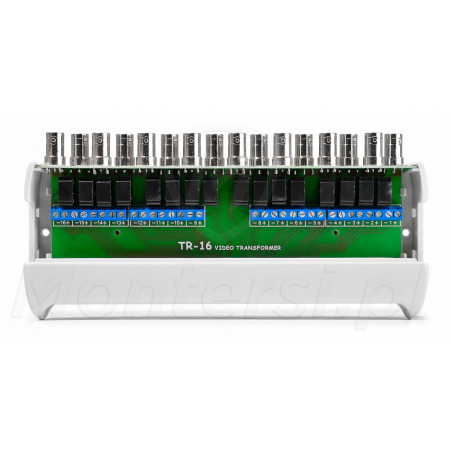

TR-16 - Transformator przystosowany do przesyłania sygnału wizyjnego z 16 kamer, przy pomocy 4 przewodów skrętki UTP. Dopasowuje impedancję kabla koncentrycznego 75 Ohm do impedancji przewodu symetrycznego 100 Ohm, przez co znacznie niweluje wpływ szumów. Urządzenie jest wyposażone w 4 gniazda RJ-45, 16 gniazd BNC i 16 par zacisków śrubowych (znajdują się pod zdejmowanym deklem).

TR 16 jest urządzeniem biernym, co oznacza, że do poprawnej pracy nie potrzebuje zasilania. Ponadto charakteryzuje się dobrymi parametrami transmisyjnymi - jest w stanie przesłać obraz z kamer na odległość do 400 m. Transformatory wideo stosuje się na początku i na końcu linii transmisyjnej.

Pobierz

Typ	Nazwa	Rozmiar
Instrukcje	pdf TR-16 - instrukcja obsługi	161.29 kB	Pobierz
Certyfikaty	pdf TR-16 - deklaracja CE	404.34 kB	Pobierz
Karty Katalogowe	pdf TR-16 - karta katalogowa	100.33 kB	Pobierz
