TOO4500 ERA FLOR - Zestaw do bramy skrzydłowej 4.5m/250kg

Kod: 24280

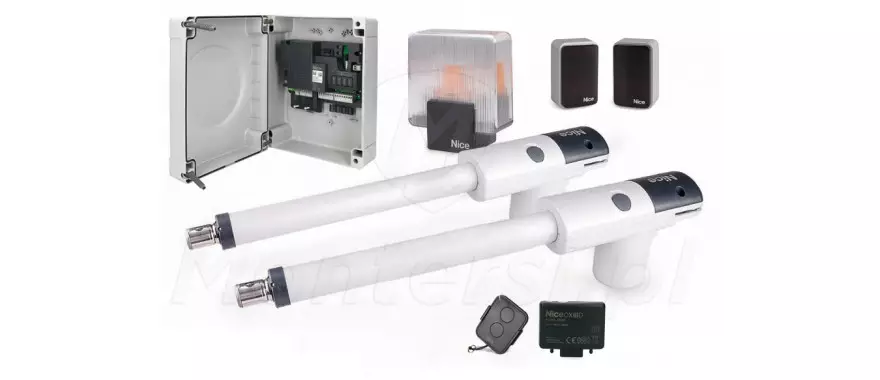

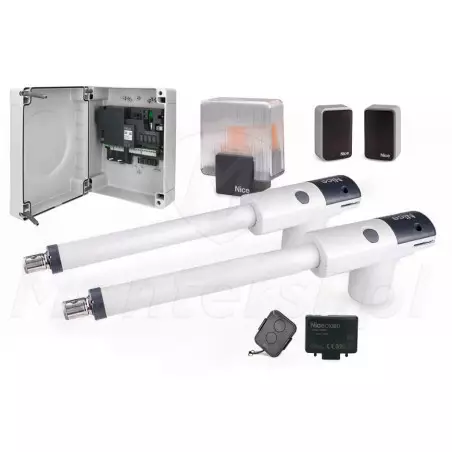

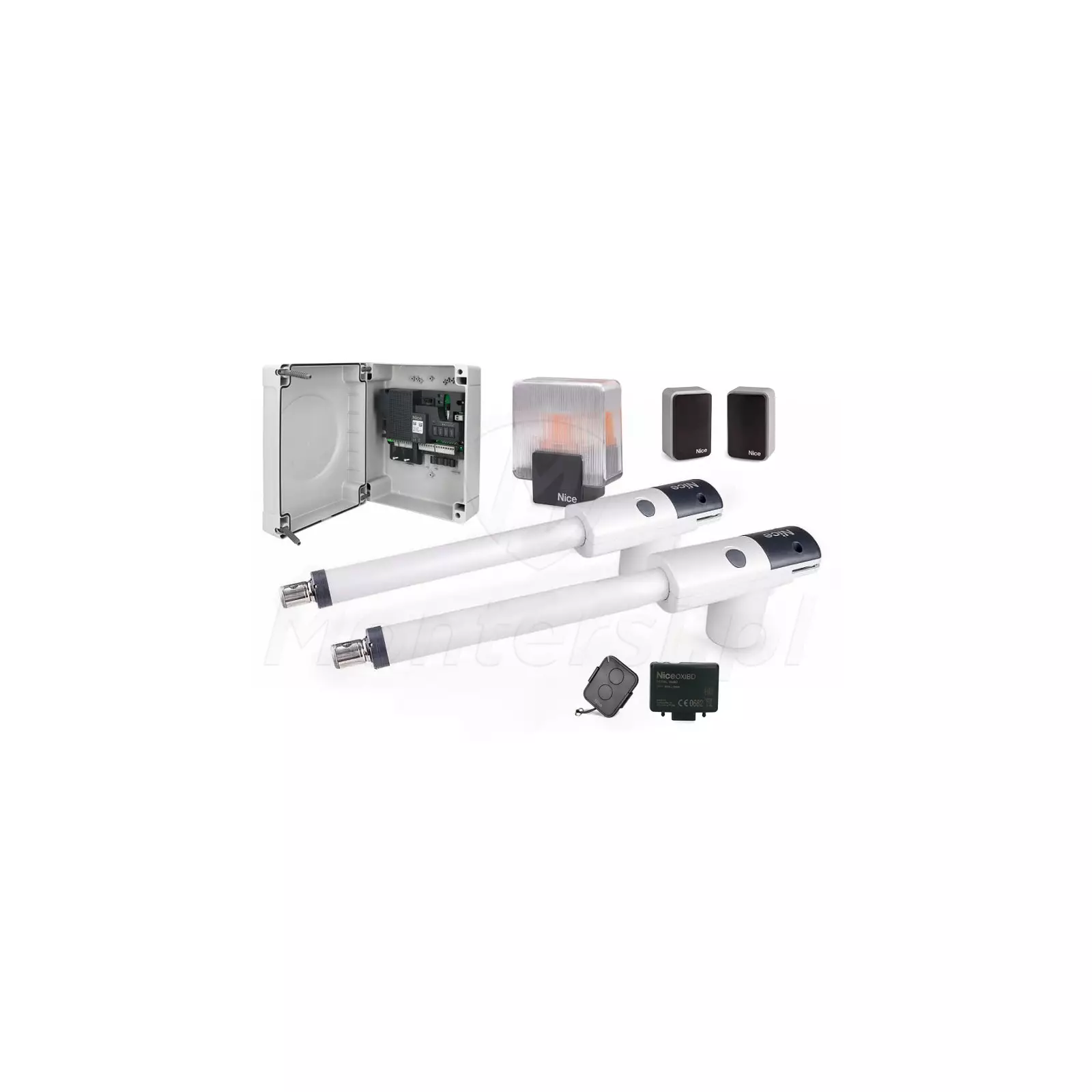

Zestaw automatyki NICE TOO4500 ERA FLOR
  • Zestaw automatyki NICE TOO4500 ERA FLOR

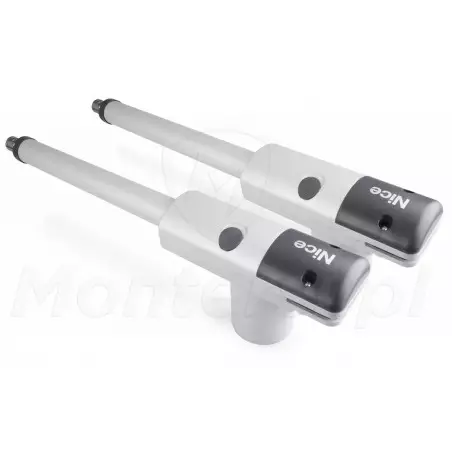

  • Siłowniki do bram skrzydłowych Nice TOO4500

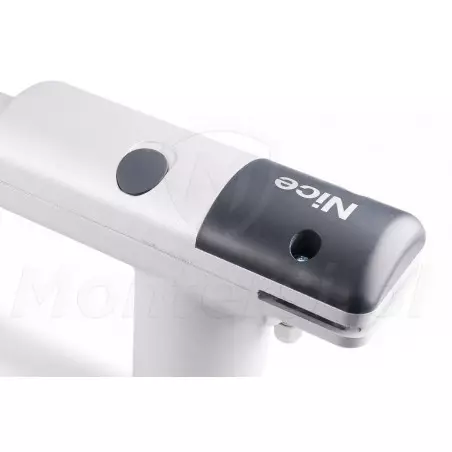

  • Pokrywy napędu Nice TOO4500

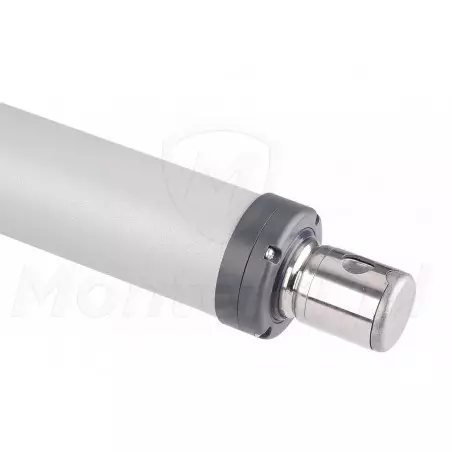

  • Teleskopowe ramię napędu Nice TOO4500
  • IMG
  • Darmowa dostawa
  • Intensywność pracy 24 cykle/h
  • Na słupki Szerokie
  • Maksymalny ciężar skrzydła 450 kg
  • Siła uciągu 2000 N
  • Skok roboczy 500 mm
  • Prędkość 0.016 m/s
  • Obudowa IP54
  • Temperatura pracy -20...+50 °C
  • Zasilanie centrali 230 V
  • Zasilanie siłownika 230 V
  • Pobierana moc Max. 340 W
  • Pobierany prąd 1.1 A
  • Wymiary 800 x 100 x 177 mm
  • Waga 6 kg
Czas realizacji:

TOO4500 ELRA FLOR - Kompletny zestaw napędu do bramy skrzydłowej 4.5 m / 250 kg. Zbudowany w oparciu o siłowniki TOO4500, centralę MC800 i akcesoria zwiększające funkcjonalność. Zastosowane elementy cechują się niezawodnością, eleganckim wyglądem i stabilnymi parametrami pracy. Dzięki czemu sprawdzają się świetnie w instalacjach przydomowych.

Uwaga!

Aby siłownik mógł poprawnie pracować, należy uzupełnić bramę o ograniczniki krańcowe przy otwarciu i zamykaniu.

Dodatkowa gwarancja

Parametry techniczne:

  • Intensywność pracy 24 cykle/h
  • Na słupki Szerokie
  • Maksymalny ciężar skrzydła 450 kg
  • Siła uciągu 2000 N
  • Skok roboczy 500 mm
  • Prędkość 0.016 m/s
  • Obudowa IP54
  • Temperatura pracy -20...+50 °C
  • Zasilanie centrali 230 V
  • Zasilanie siłownika 230 V
  • Pobierana moc Max. 340 W
  • Pobierany prąd 1.1 A
  • Wymiary 800 x 100 x 177 mm
  • Waga 6 kg
  • Gwarancja producenta 36 miesięcy

Siłownik TOO4500:

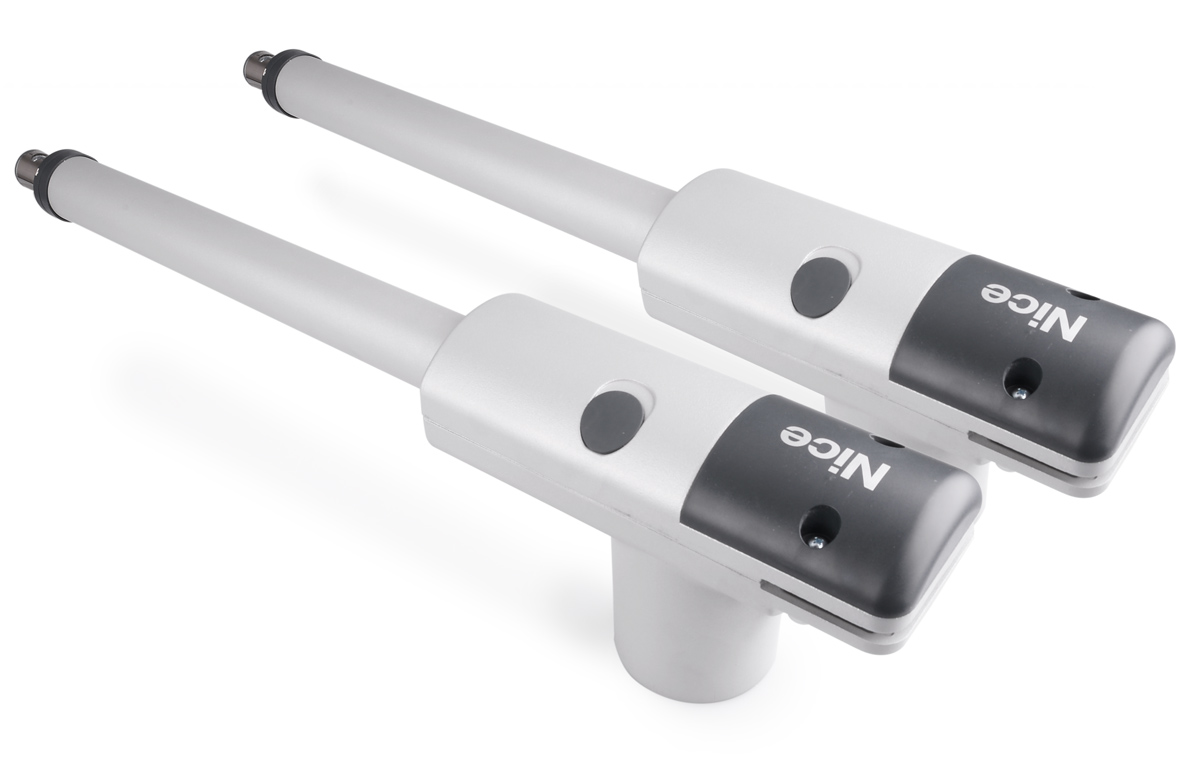

Siłowniki do bram sprzydłowych Nice TOO4500

Samohamowny

Mechaniczna blokada bramy

Po zakończeniu pracy siłownik automatycznie blokuje bramę (mechanicznie), co wyklucza konieczność stosowania dodatkowego zamka lub rygla. Aby ręcznie otworzyć bramę konieczne jest jej wcześniejsze wysprzęglenie.

Wysprzęglanie kluczykowe

Łatwe odblokowanie bramy

TOO4500 posiada kluczykowy system wysprzęglania, umieszczony na górnej części korpusu. Kiedy zabraknie zasilania, wystarczy przekręcić kluczyk i ręcznie otworzyć bramę.

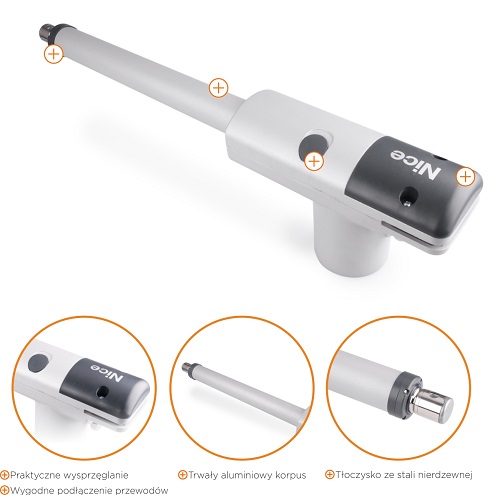

Elementy siłownika Nice TOO4500

Szczelna obudowa

Odporny na wpływ czynników pogodowych

Korpus siłownika został wykonany z aluminiowych płyt, łączonych ciśnieniowo. Cechuje się on wysoką klasą szczelności IP54, która gwarantuje odporność na wpływ czynników atmosferycznych. Siłownik radzi sobie z silnymi opadami deszczu, śniegu i gradu oraz skrajnymi temperaturami - sprawdza się świetnie w polskiej strefie klimatycznej.

Dodatkowe zalety siłownika:

  • Specjalne uchwyty montażowe (w komplecie), umożliwiają łatwy i szybki montaż
  • Zaciski elektryczne w jednym miejscu (pod czarną pokrywą)
  • Brak konieczności przyspawania do bramy
  • Tłoczysko ze stali nierdzewnej

Centrala MC800:

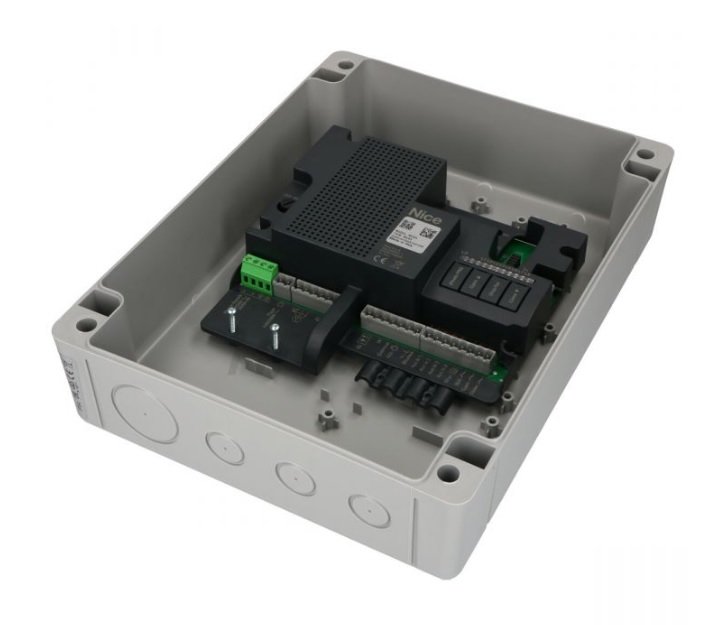

Centrala NICE MC800

Centrala MC800 cechuje się stosunkowo prostym procesem programowania oraz ma możliwość regulacji trybu i prędkości pracy. Posiada ona również standardowy zestaw wejść sterujących (Krok po Kroku, Otwórz, Zamknij) i została wyposażona w złącze radiowe typu OXI. Centrala współpracuje z pilotami ERA INTI, ERA ONE, ERA FLOR, NICEWAY, FLOR-S, FLOR-M, FLO, ONE, SMILO.

Podstawowe funkcje i właściwości MC800:

  • Działanie ręczne, pół-automatyczne i automatyczne
  • Funkcja furtki - umożliwia częściowe otwarcie bramy lub jednego skrzydła
  • Funkcja łagodnego startu i zamykania
  • Funkcja Fototestu
  • Elektroniczna regulacja siły
  • Zamknięcie po przecięciu linii foto

​Centrala MC800 oprócz standardowych funkcji (które posiadała poprzednia centrala A60), jest również wyposażona w technologie BlueBUS. Dzięki niej podłączenie centrali do siłowników i jej programowanie nie sprawiają najmniejszych problemów. Centrala sama rozpozna zakres ruchu każdego ze skrzydeł bramy. Oprócz tego, tak samo jak w innych programowalnych centralach Nice, MC800 posiada interfejs IBT4N. Pozwala on na podłączenie programatora O-View i swobodną zmianę ustawień centrali.

MC800 wyposażona jest w następujące wyjścia / wejścia:

  • Wyjście lampy sygnalizacyjnej
  • Wyjście fototestu
  • Wejście STOP
  • Wejście urządzeń bezpieczeństwa (fotokomórki, krawędzie pneumatyczne)
  • Wejście sterujące sekwencje
  • Wejście sterujące otwieraniem
  • Wejście sterujące zamykaniem
  • Wejście antenowe

Centrala 20 60

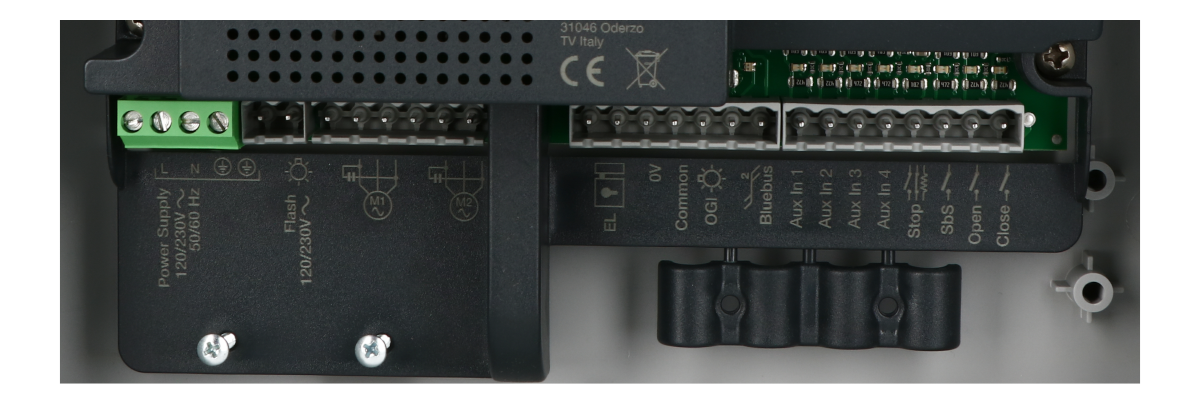

Wtyczki podłączeniowe

Wygodne i szybkie podłączanie centrali

Centrala MC800 jest wyposażona w wyjmowane wtyczki do podłączenia, które znacznie przyspieszają i ułatwiają proces montażu. Ma możliwość obsługi elektrozamka, 2 linii FOTO i została zabudowana w wytrzymałą, szczelną obudowę o klasie szczelności IP55. Dzięki której może bezawaryjnie pracować w warunkach zewnętrznych.

MC 800

Technologia Bluebus

Cyfrowa komunikacja z urządzeniami systemu automatyki

Technologia BlueBus wykorzystuje komunikację cyfrową po standardowej, 2-żyłowej magistrali. Po tej samej magistrali przesyła również zasilanie do podłączonych urządzeń takich jak np.: fotokomórki czy czytniki kart ("+" czy "-" nie ma tutaj znaczenia). Urządzenia peryferyjne są podłączane co centrali równolegle. Centrala oczywiście musi rozróżniać urządzenia podłączone do magistrali, dlatego każde z nich posiada specjalne zworki za pomocą których można przypisać każdemu z urządzeń ich adres.

Wynikiem takiego rozwiązania jest nadanie nowej, wcześniej nie znanej funkcji wyszukiwania urządzeń podłączonych do centrali. Dzięki niej do pamięci elektroniki trafią informacje o podłączonych akcesoriach i centrala może na bieżąco kontrolować ich stan pracy. Należy pamiętać, że każdorazowe podłączenie dodatkowego urządzenia do magistrali BLUEBUS, oraz usunięcie go należy przeprowadzić z uruchomieniem funkcji rozpoznawania urządzeń.

Bluebus

Obudowa IP54

Bezawaryjna praca w warunkach zewnętrznych

Centralę umieszczono w szczelnej obudowie zewnętrznej IP54. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej centrala może pracować bezawaryjnie na zewnątrz, praktycznie niezależnie od panujących warunków atmosferycznych.

Obudowa IP54 zapewnia ochronę przed:

  • Dostępu drutem do części niezabezpieczonych
  • Bryzganiem wody z dowolnego kierunku
  • Pyłem

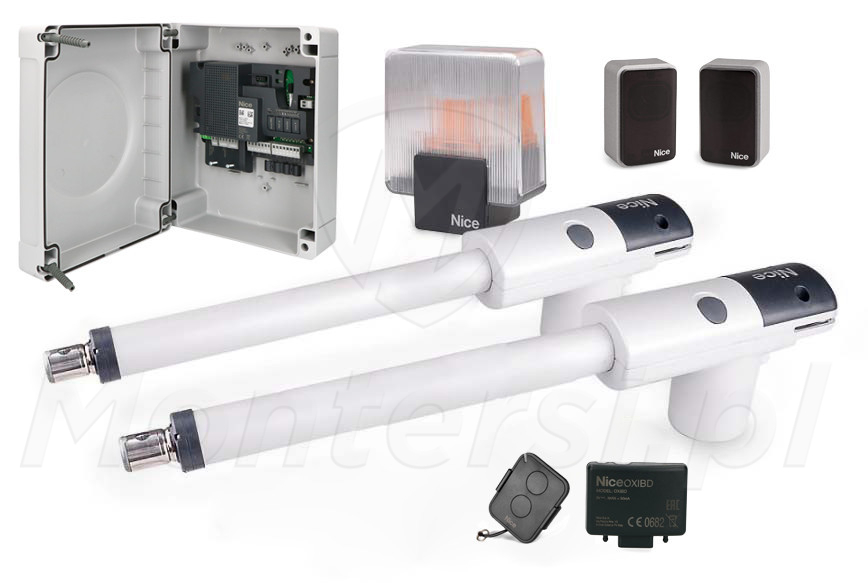

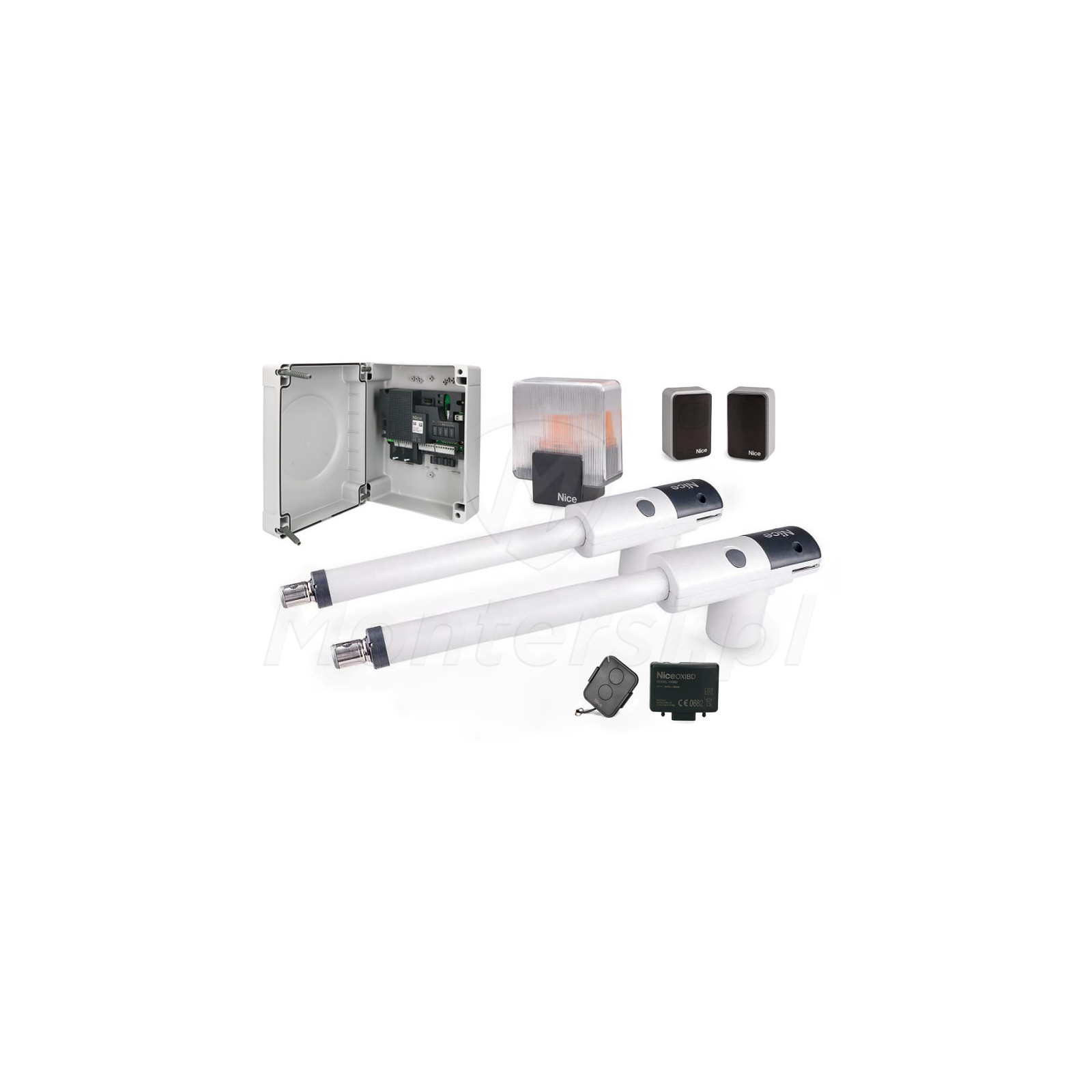

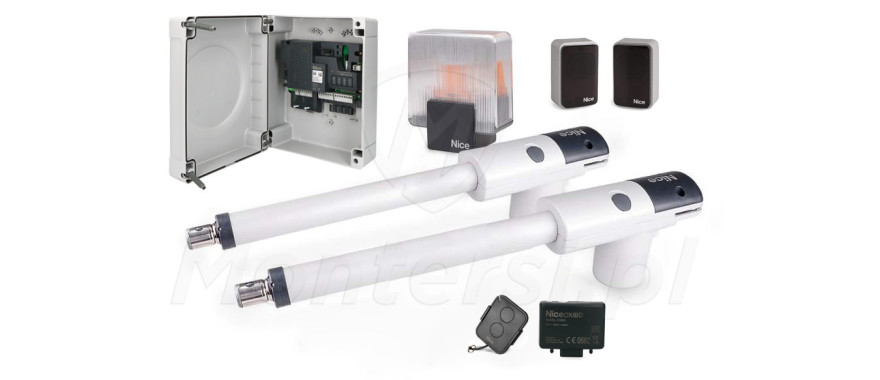

W skład zestawu wchodzą:

  • 2 siłowniki teleskopowe TOO4500
  • Centrala sterująca MC800

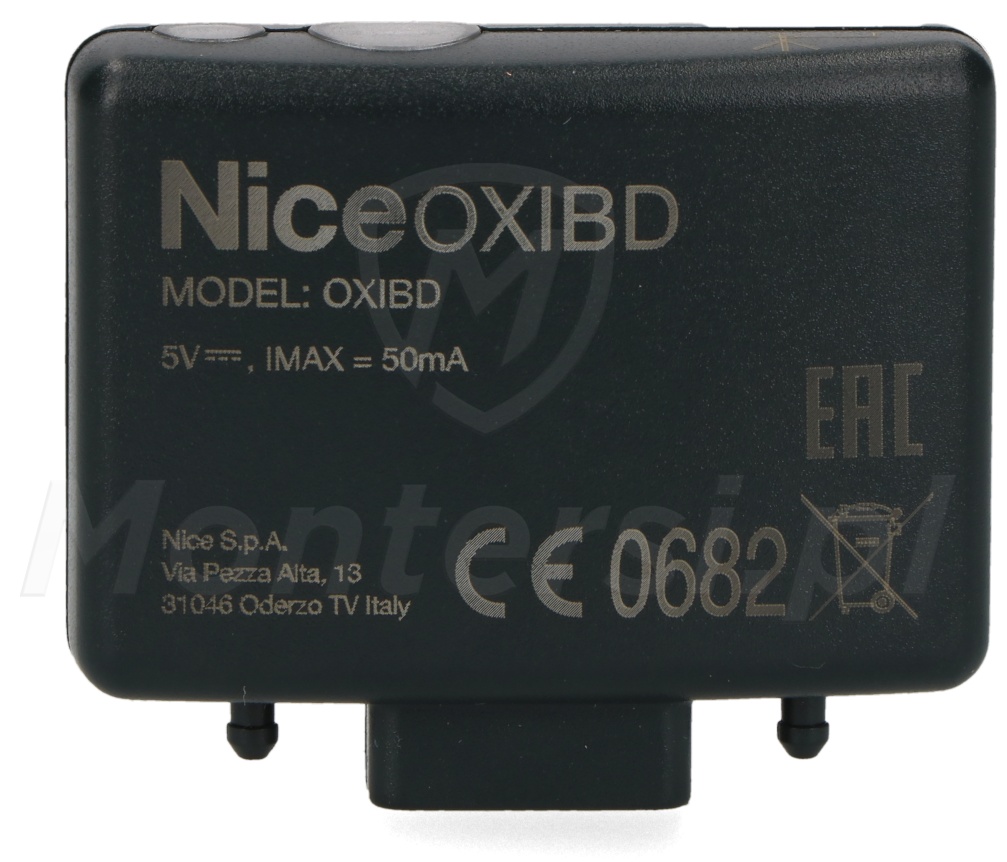

  • Radioodbiornik OXIBD
  • 1 pilot 2-kanałowty FLO2RE
  • Fotokomórki EPM
  • Lampa sygnalizacyjna ELAC

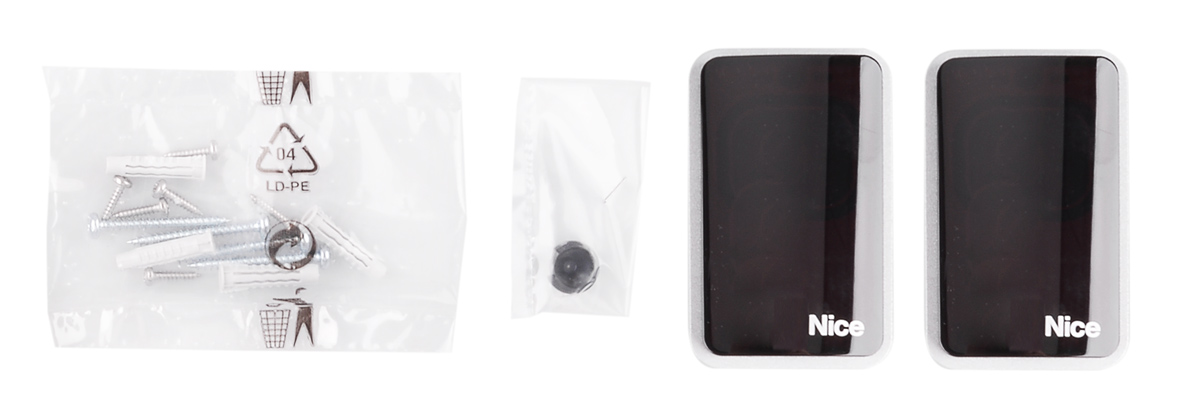

Fotokomórki Nice EPM

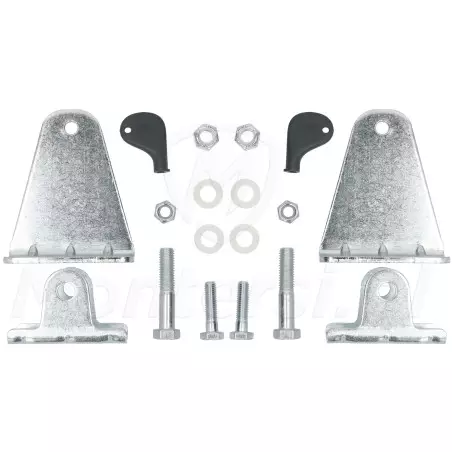

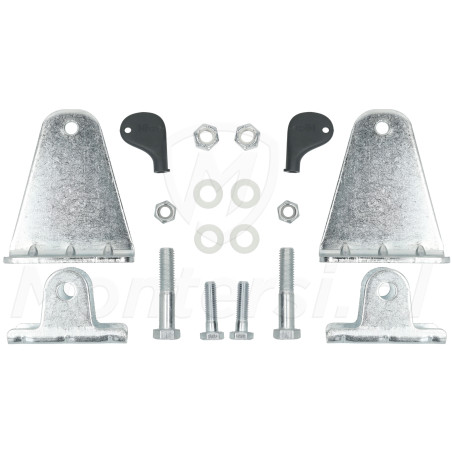

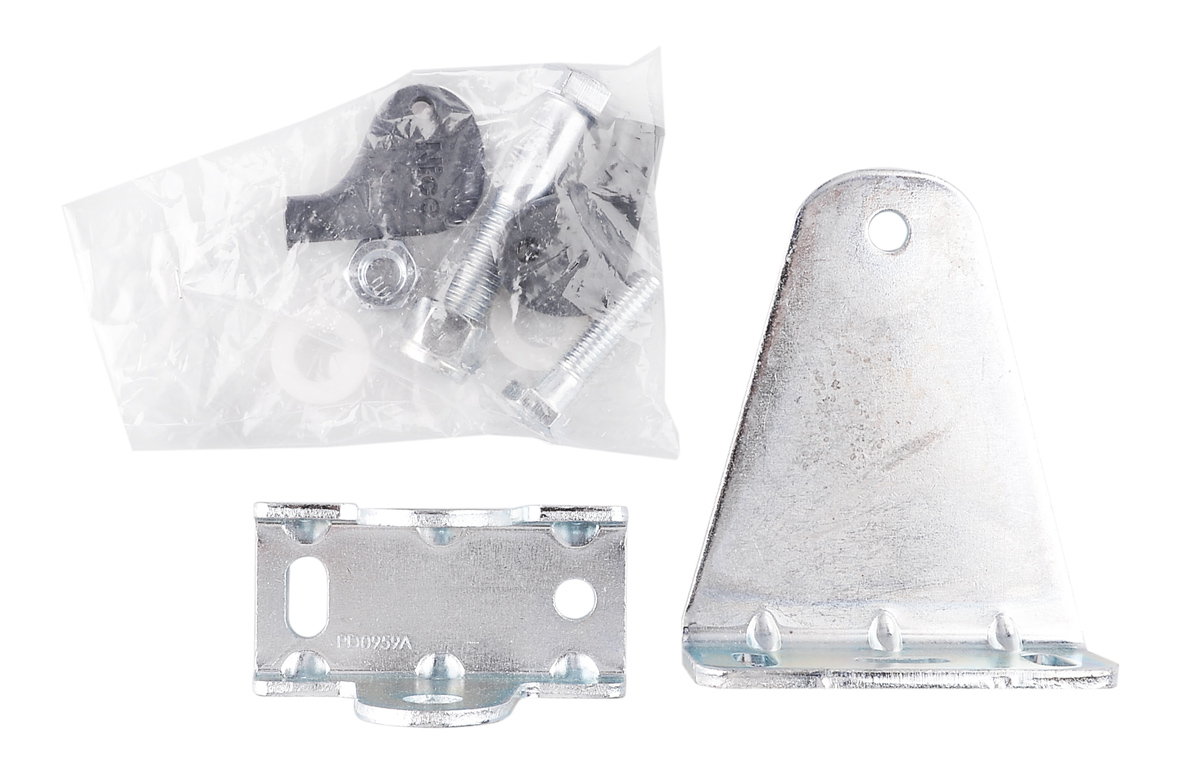

Akcesoria montażowe Nice TOO4500

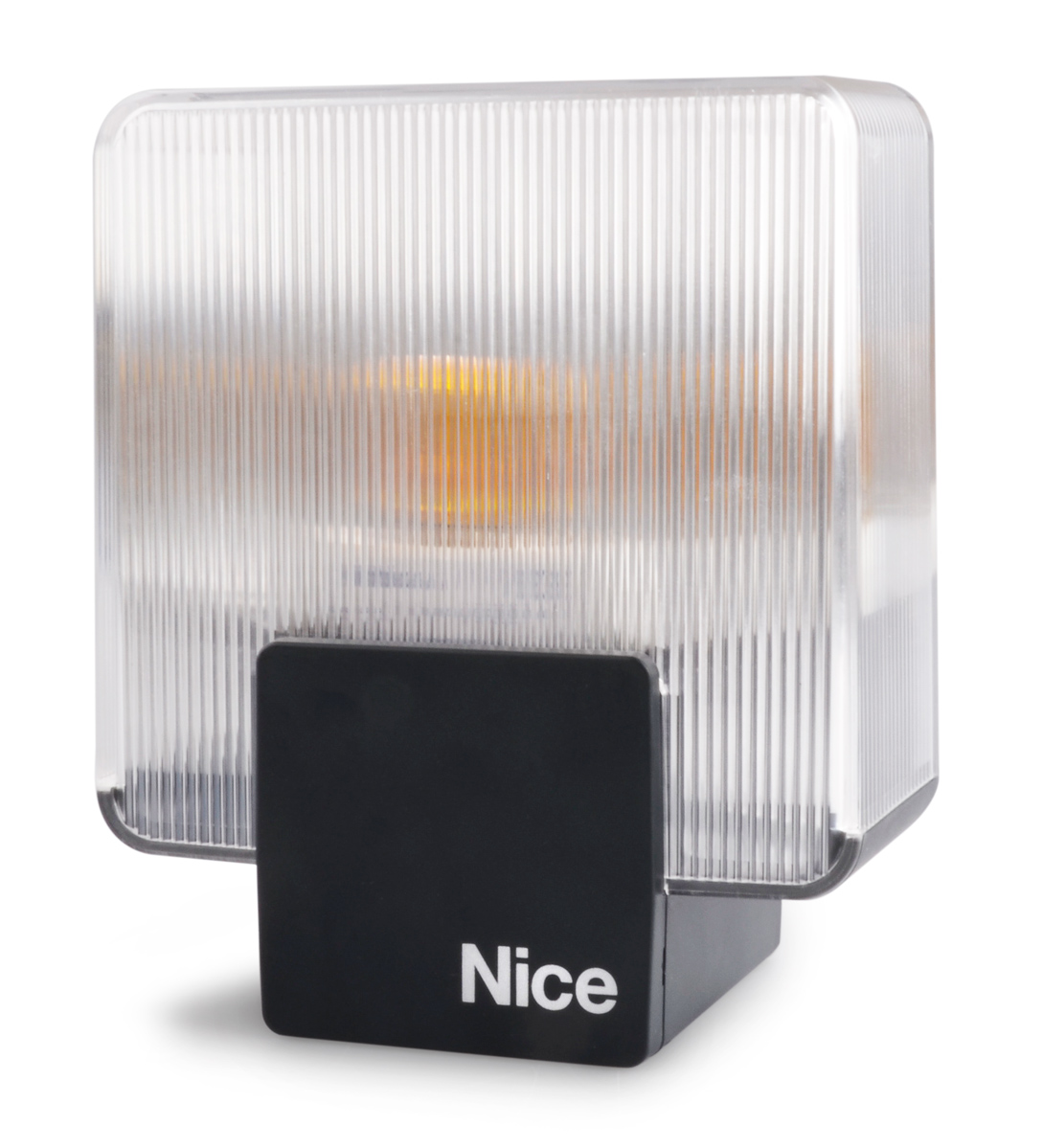

Lampa sygnalizacyjna ELAC

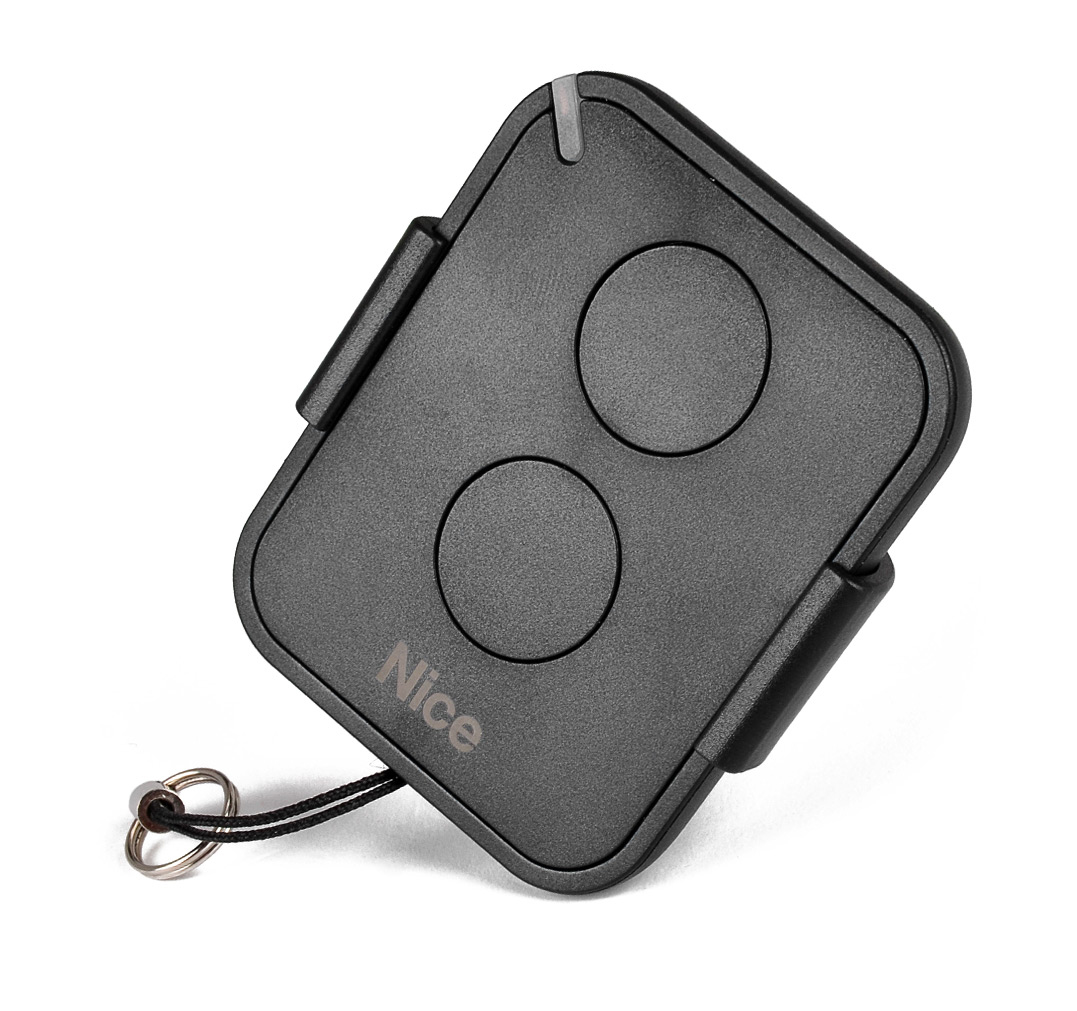

Pilot FLO2RE
