SWBH-60 - Zasilacz buforowy do switchy PoE 52 V DC / 60 W

Kod: 33768

Parametry techniczne:

Napięcie zasilania: 200 - 240 V AC
Napięcie wyjściowe: 52 V DC
Moc wyjściowa: 60 W
Sprawność: 83%
Współpraca: Switche PoE
Dedykowany akumulator: 12 V / 7 Ah
Prąd ładowania akumulatora: 0.5 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK

Mało

Czas realizacji:

24h

664,20 zł

netto: 540,00 zł

SWBH-60 - Impulsowy zasilacz buforowy, dedykowany do zasilania switchy PoE 52 V DC (60 W). Sprawdza się on świetnie w systemach monitoringu IP, systemach wideodomofonów IP oraz innych systemach opartych o sieci LAN. Do cech charakterystycznych zasilacza SWBH-60 można zaliczyć:

Zakres napięcia zasilania: 200 - 240 V AC
Napięcie wyjściowe: 52 V DC (60 W)
Sprawność na poziomie 83%
Przetwornica DC/DC stabilizująca napięcie wyjściowe
Prąd ładowania akumulatora: 0.5 A
Natynkowa obudowa ABS z miejscem na akumulatory 7 Ah (85 x 160 x 105 mm)
Miejsce na switch PoE w obudowie (210 x 128 x 35 mm)
Przewód zasilający Jack 5.5/2.1 w zestawie
Dławice 1x Ø 10 - 14 mm / 2x Ø 13 - 18 mm w zestawie

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 200 - 240 V AC
Napięcie wyjściowe: 52 V DC
Moc wyjściowa: 60 W
Sprawność: 83%
Współpraca: Switche PoE
Dedykowany akumulator: 12 V / 7 Ah
Prąd ładowania akumulatora: 0.5 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK
Klasa szczelności: IP44
Temperatura pracy: -10...+40 °C
Wymiary: 240 x 308 x 130 mm
Waga: 1.8 kg
Gwarancja producenta: 24 miesiące od daty produkcji

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

SWBH-60 jest zasilaczem buforowym, dedykowanym do współpracy z akumulatorem 7 Ah. Po jego zastosowaniu, zasilacz może pracować w trybie buforowym, utrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb awaryjny automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatorów. Do dodatkowych cech obwodu akumulatora można zaliczyć:

Kontrola ładowania i konserwacji akumulatora
Prąd ładowania akumulatora: 0.5 A
Funkcja start, umożliwiająca manualne załączenie zasilacza z akumulatora
Zabezpieczenie przed nadmiernym rozładowanie akumulatora UVP (odłączenie zacisków gdy U < 9.5 V)
Zabezpieczenie przed zwarciem SCP i odwrotnym podłączeniem akumulatora (bezpiecznik topikowy 5 A / 250 V)

Dodatkowe zabezpieczenia zasilacza SWBH-60:

Zabezpieczenie przeciążeniowe OLP - 105% - 150% mocy zasilacza (automatyczny powrót)
Zabezpieczenie przepięciowe - warystory

Sprawność 83%

Stabilne parametry pracy ciągłej

Zasilacz SWBH-60 cechuje się stosunkowo wysoką sprawnością, na poziomie 83%. Co oznacza, że przy transformacji napięcia, jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

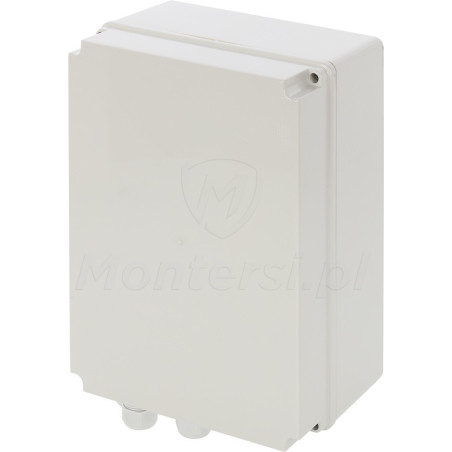

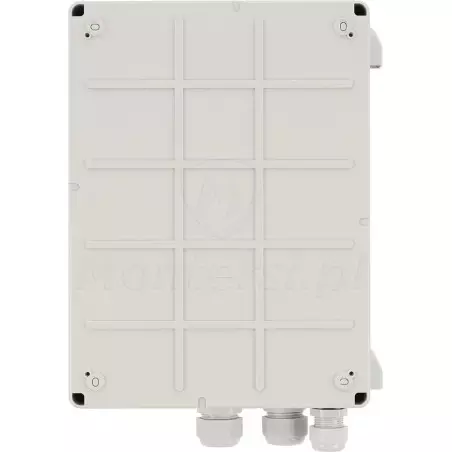

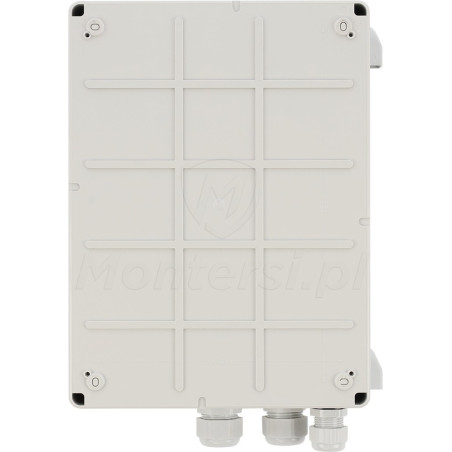

Natynkowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż zasilacza

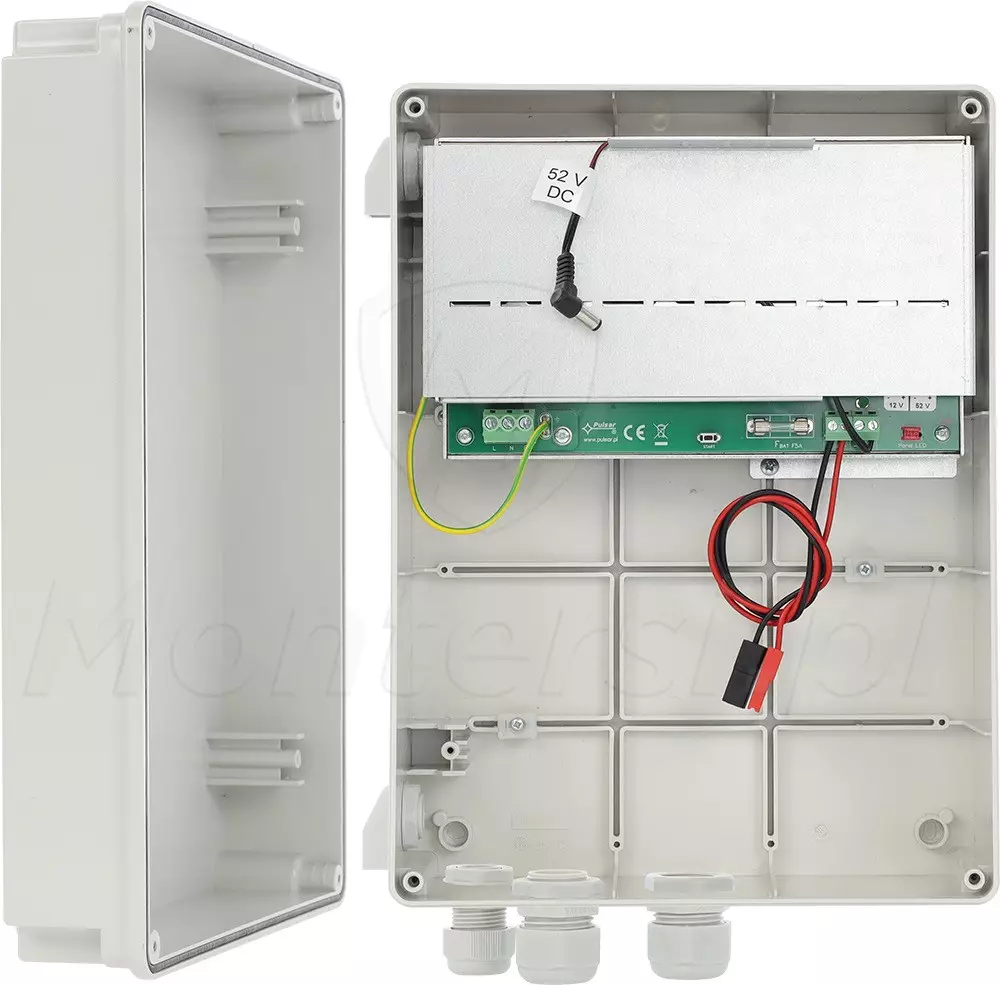

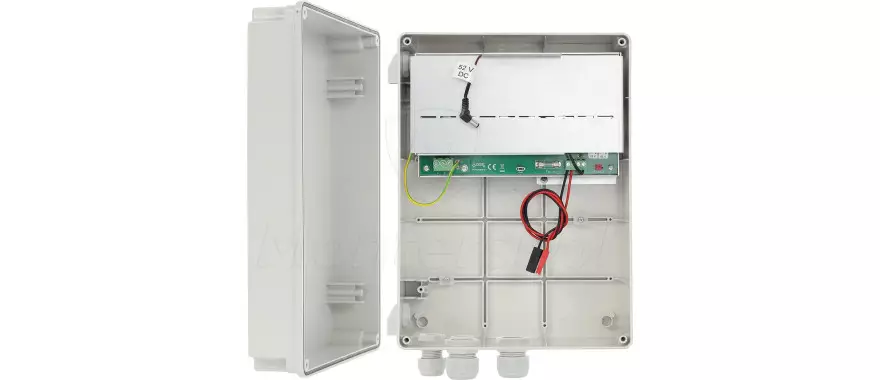

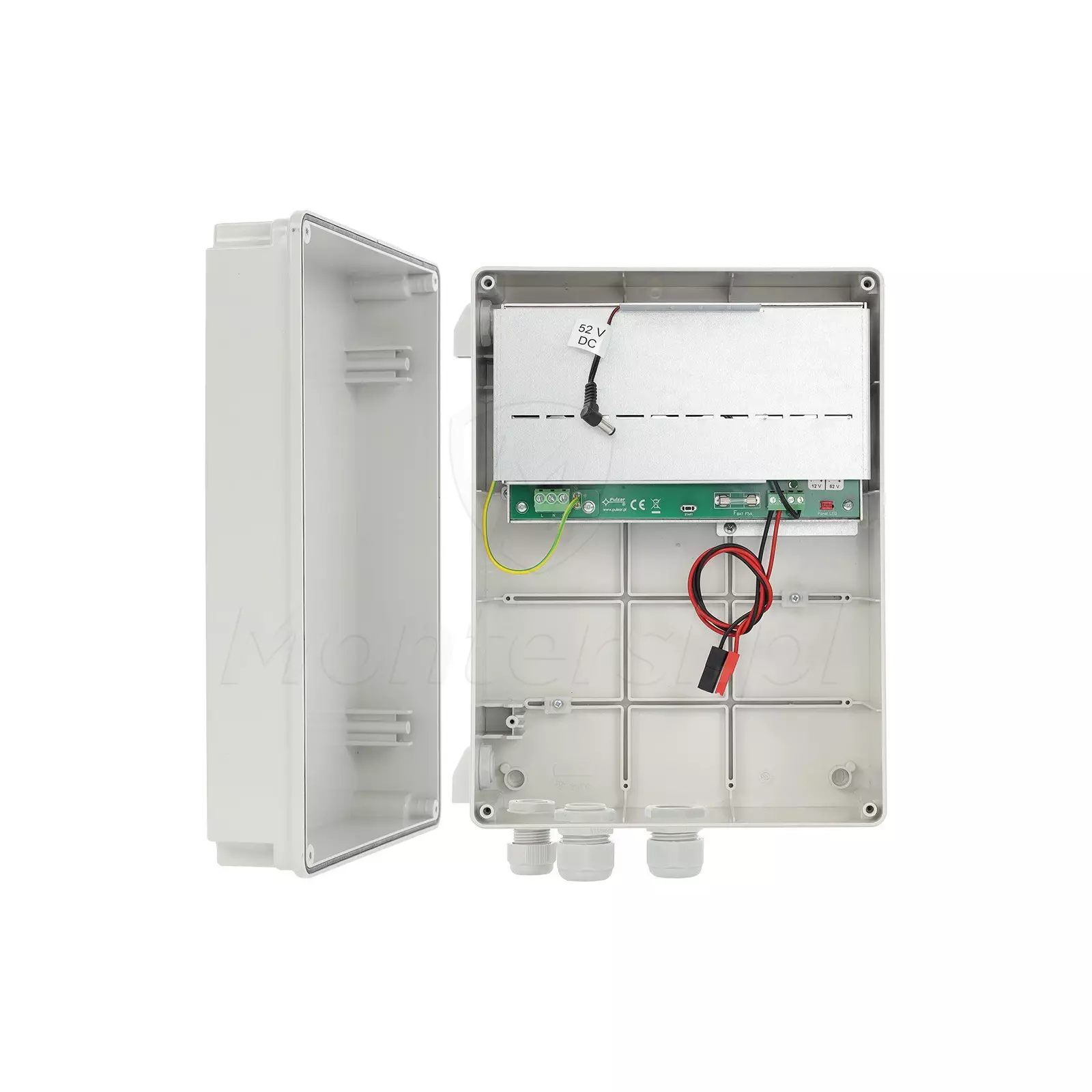

Zasilacz umieszczono w plastikowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż zasilacza na ścianie, w dogodnym dla użytkownika miejscu. Do cech charakterystycznych obudowy można zaliczyć:

Wykonana z tworzywa sztucznego ABS (IP44)
Zamykanie: skręcana
Miejsce na akumulator o wymiarze: 85 x 160 x 105 mm
Blacha montażowa i miejsce na switch PoE o wymiarze: 210 x 128 x 35 mm
Otwory na wprowadzanie kabli z dławicami: 1x Ø 10 - 14 mm / 2x Ø 13 - 18 mm
