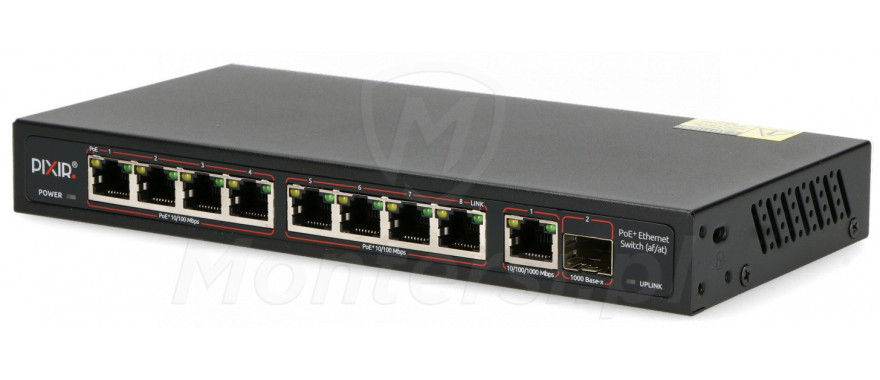

PIX-POE8AT-1GE-1SFP - 10-portowy przełącznik sieciowy, dedykowany do pracy w systemie monitoringu IP. Zbudowany z dobrej jakości komponentów, cechuje się stabilnymi parametrami pracy ciągłej i niezawodną transmisją danych. Do elementów wyróżniających switcha można zaliczyć:
- Wbudowane 8 portów PoE 802.3af / 802.3at fast ethernet (10 / 100 Mb/s)
- Wbudowane 2 niezależne porty UPLINK gigabit ethernet (10 / 100 / 1000 Mb/s): 1x SFP + 1x RJ-45
- Maksymalna moc dla pojedynczego portu PoE: 30 W
- Maksymalna, łączna moc urządzeń podłączonych do portów PoE: 120 W
- Obsługa trybu VLAN: poprawa bezpieczeństwa i zasięgu transmisji
- Zasięg transmisji 100 m (250 m w trybie VLAN)
- Obsługa funkcji automatycznego krosowania MDI/MDIX
- Wbudowane zabezpieczenie przeciwprzepięciowe (do 6 kV) i elektrostatyczne (do 2 kV)
- Obsługa tablicy adresów MAC (pojemność do 4000 wpisów)
- Diodowa sygnalizacja pracy i wbudowany przycisk szybkiego resetu
- Uchwyty montażowe w zestawie
- Gniazdo zasilania - wtyk 2.5 / 5.5 mm
Switch PIX-POE8AT-1GE-1SFP ze względu na bezpieczeństwo i duży zasięg transmisji (tryb VLAN), sprawdza się świetnie w systemach monitoringu IP. Można go wykorzystać do budowy niewielkiego systemu CCTV, stosowanego w domu, sklepie lub biurze. Ze względu na wbudowany port SFP, można go z powodzeniem stosować w nowoczesnych sieciach swiatłowodowych.
Parametry techniczne:
- Porty: 8x PoE, 2x UPLINK: 1x RJ-45 + 1x SFP
- Standard PoE: 802.3af / 802.3at
- Przepustowość PoE: 10 / 100 Mb/s
- Przepustowość UPLINK: 10 / 100 / 1000 Mb/s
- Moc pojedynczego portu PoE: 30 W
- Sygnalizacja pracy: Diody LED
- Temperatura pracy: 0...+55 oC
- Zasilanie: 48 - 56 V DC (zasilacz w zestawie)
- Wymiary: 219.6 x 105 x 27.6 mm
- Waga: 0.612 kg
- Gwarancja producenta: 24 miesiące
Standard PoE 802.3af/at
Zasilanie klasycznych kamer PoE i kamer obrotowych PoE
Switch PIX-POE8AT-1GE-1SFP posiada wbudowane 8 portów PoE w standardzie 802.3af / 802.3at (PoE / PoE+). Przy ich pomocy możliwa jest transmisja danych i zasilanie kamer PoE po tym samym przewodzie UTP. Do największych zalet technologii Power over Ethernet można zaliczyć:
- Możliwość montażu kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy (poprawa elastyczności instalacji)
- Zmniejszenie liczby przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż systemu CCTV i zmniejszyć jego koszty
- Nie wymaga żadnej wcześniejszej konfiguracji. Wystarczy podłączyć kamerę PoE do switcha, a ten automatycznie ją zasili
Uwaga!
Moc pojedynczego portu PoE wynosi maksymalnie 30 W, a łączny budżet mocy switcha nie może przekroczyć 120 W.
Tryb VLAN
Poprawa bezpieczeństwa i zwiększenie zasięgu transmisji
Cechą charakterystyczną switcha jest możliwość pracy w trybie VLAN. Gdy tryb VLAN jest aktywny porty PoE wzajemnie się "nie widzą", co uniemożliwia przekazywanie danych między nimi. Właściwość ta znacznie podnosi bezpieczeństwo pracy całego systemu monitoringu. Osoba trzecia nie może odpiąć kamery od sieci, podłączyć się do niej po tym samym kablu i starać się rekonfigurować lub wyłączyć pozostałe kamery.
Dodatkową zaletą trybu VLAN jest znaczne zwiększenie zasięgu skutecznej transmisji ze 100 m do 250 m. Dzięki czemu switch może być wykorzystany do budowy rozległego systemu monitoringu. Należy jednak pamiętać, że zwiększenie skutecznego zasięgu transmisji wiąże się z ograniczeniem przepustowości portów PoE do 10 Mb/s.
Uwaga!
Po włączeniu trybu VLAN konieczne jest ponowne uruchomienie switcha.
Port SFP
Możliwość pracy w sieci światłowodowej
Cechą charakterystyczną modelu "1SFP" jest wbudowany pojedynczy port UPLINK SFP. Po zastosowaniu odpowiedniego modułu SFP (mini-GBIC), switch można podłączyć do sieci światłowodowej. Jest to spora zaleta, umożliwiająca stosowanie switcha w nowoczesnych systemach monitoringu IP, które korzystają z wysokoprzepustowej technologii światłowodowej.
Uwaga!
Porty UPLINK RJ-45 i UPLINK SFP są niezależne i mogą pracować jednocześnie.
Store-and-Forward
Stabilna transmisja danych
Switch korzysta ze standardowej transmisji danych Store-and-Forward, która jest spotykana w licznych urządzeniach sieciowych. Cechuje się ona nieznacznie wydłużonym czasem przesyłu, jednak gwarantuje pewny przekaz pakietów, który jest niezbędny w systemach monitoringu IP.
Funkcja MDI/MDIX
Proste podłączenie kamer
Kolejną zaletą switchy PIXIR jest obsługa funkcji automatycznego krosowania MDI/MDIX. Funkcja rozpoznaje czy zastosowano kabel prosty czy krosowany i dostosowuje do niego parametry pracy portu. Dzięki niej prawidłowe podłączenie switcha jest jeszcze łatwiejsze.
Obsługiwane standardy i protokoły:
- IEEE 802.3
- IEEE 802.3u
- IEEE 802.3az
- IEEE 802.3ab
- IEEE 802.3af/at
- IEEE 802.3x full-duplex
