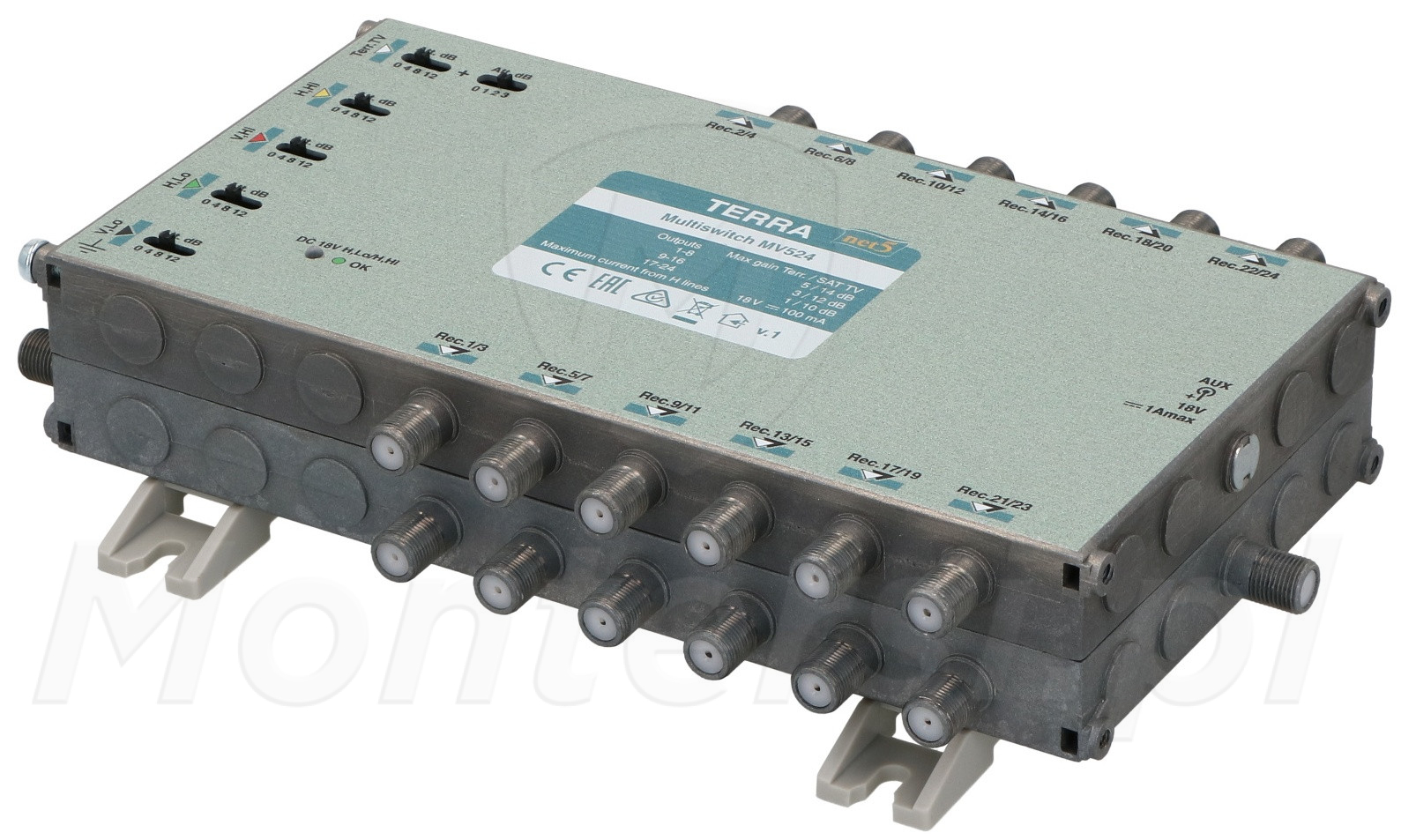

MV-524 - Multiswitch klasy A, 5 wejść, 24 wyjścia z aktywnym tunerem naziemnym, bez zasilacza

Kod: 28064

Parametry techniczne:

Zakres częstotliwości SAT: 950 - 2150 MHz
Zakres częstotliwości DVB-T/Radio: 47 - 862 MHz
Ilość wejść: 5
Ilość wyjść: 24
Separacja: > 30 dB
Temperatura pracy: -20...+50 °C
Zasilanie: Zasilacz 18 V DC ( brak w zestawie)
Wymiary: 227x135x50 mm
Waga: 1.5 kg

Mało

Czas realizacji:

24h

954,48 zł

netto: 776,00 zł

Opis produktu
Załączniki

MV-524 - Multiswitch radialny do małych i średnich instalacji dystrybucji sygnału SAT (pośredniej częstotliwości) i sygnału telewizji naziemnej. Zapewnia niezależny dostęp do tych sygnałów każdemu użytkownikowi, przez co sprawdza się świetnie w domach jednorodzinnych i wielorodzinnych. Do cech charakterystycznych multiswitcha MV-524 można zaliczyć:

Wbudowane 5 wejść i 24 wyjść sygnałowych
Różny poziom wzmocnienia na różnych wyjściach sygnałowych
Ekranowana obudowa (klasa ekranowania A)
Prekorekcja charakterystyki tłumienia przewodu koncentrycznego
Grupowanie wyjść pod względem poziomu wyjściowego
Dedykowany do pracy w topologii gwiazdy
Możliwość zasilania przedwzmacniacza dla anteny naziemnej
Wysoki poziom separacji wyjść (> 30 dB)
Wersja bez zasilacza

Parametry techniczne:

Parametry techniczne:

Zakres częstotliwości SAT: 950 - 2150 MHz
Zakres częstotliwości DVB-T/Radio: 47 - 862 MHz
Ilość wejść: 5
Ilość wyjść: 24
Separacja: > 30 dB
Temperatura pracy: -20...+50 °C
Zasilanie: Zasilacz 18 V DC ( brak w zestawie)
Wymiary: 227x135x50 mm
Waga: 1.5 kg

Topologia gwiazdy

Proste podłączenie i organizacja systemu

Multiswitch MV-524 jest przystosowany do instalacji w topologii gwiazdy, w której urządzenia nadawcze i odbiorcze zbiegają się w jednym punkcie. Przez co sprawdza się on świetnie w rozwiązaniach domów jednorodzinnych lub domów jednorodzinnych. MR-524 może również poprawie pracować w bardziej złożonym systemie, w którym pracuje kilka multiswitchy jednocześnie.

5 wejść i 24 wyjścia

Switchowanie sygnału do wielu odbiorników jednocześnie

Model MV-524 jest wyposażony w 5 wejść i 24 wyjścia sygnałowe. Dzięki czemu umożliwia on dystrybucję sygnału SAT, telewizja naziemnej DVB-T lub sygnału radiowego do 24 odbiorników. Możliwość obsługi aż tylu odbiorników sprawia, że jest on świetnym wyborem do kilkurodzinnych domów.

Dodatkową zaletą multiswitcha jest różne poziom wzmocnienia na różnych wyjściach sygnałowych. Dzięki czemu możliwe jest uzyskanie zbliżonego poziomu sygnału dla odbiorników umieszczonych w różnej odległości od urządzenia. Wyjścia sygnałowe są grupowane pod względem poziomu wyjściowego. Poziom wzmocnienia na poszczególnych wyjściach:

SAT 1 - 16: 2...7 dB
SAT 17 - 32: 1...5 dB
DVB-T 1 - 8: 1....4 dB
Radio 9 - 16: 0...2 dB

Switch MR-932L został wyposażony w pasywny tor sygnału TV do wykorzystania dla kanału zwrotnego. Należy jednak pamiętać, że urządzenie nie obsługuje jednocześnie toru aktywnego oraz pasywnego.

Ekranowana obudowa i prekorekcja tłumienia

Wysoka odporność na zakłócenia i dobrej jakości sygnał na wyjściach

Multiswitch umieszczono w odlewanej, ekranowanej obudowie (klasa ekranowania A), która cechuje się wysoką odpornością na zakłócenie elektromagnetyczne. Dzięki czemu multiswitch cechuje się wysoką odpornością na zakłócenia sygnału pochodzące z eteru. MR-524 stosuje również prekorekcję charakterystyki tłumienia przewodu koncentrycznego. Sygnały o wyższych częstotliwościach posiadają wyższe poziomu, dzięki czemu tłumienie jest poprawnie kompensowane.
