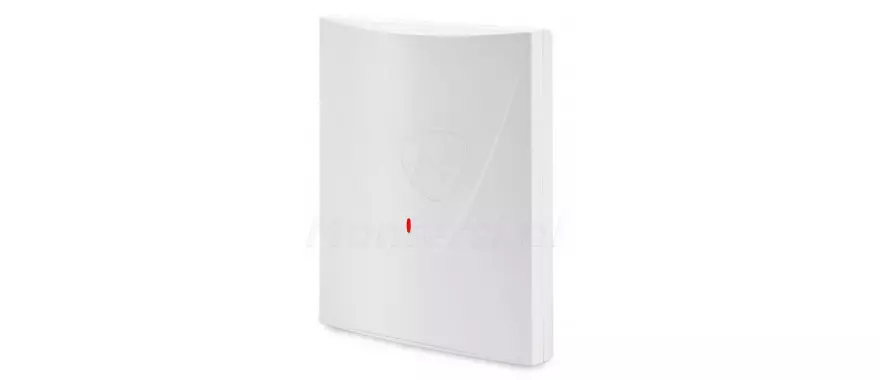

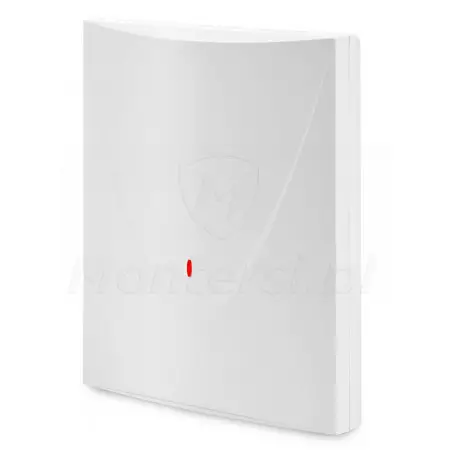

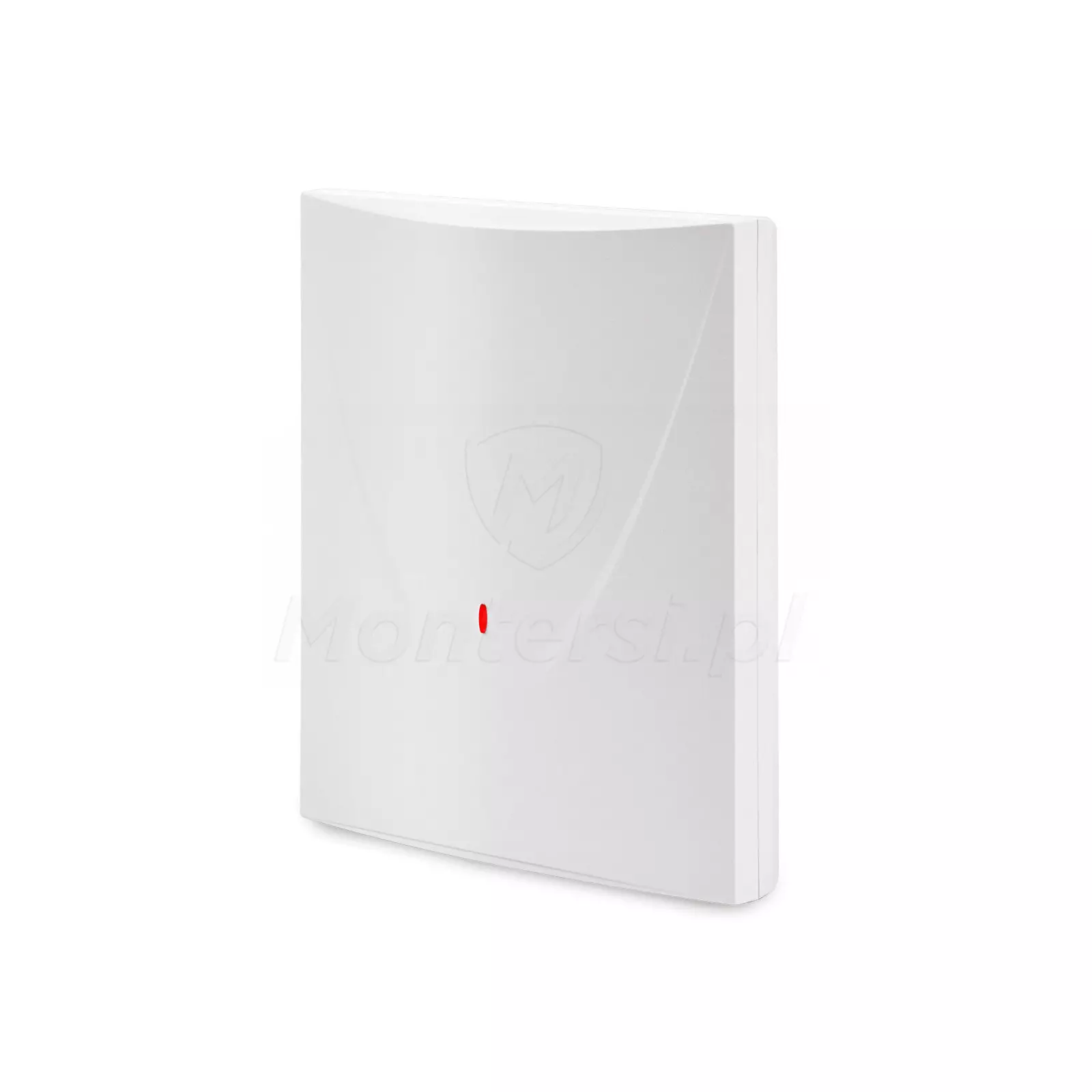

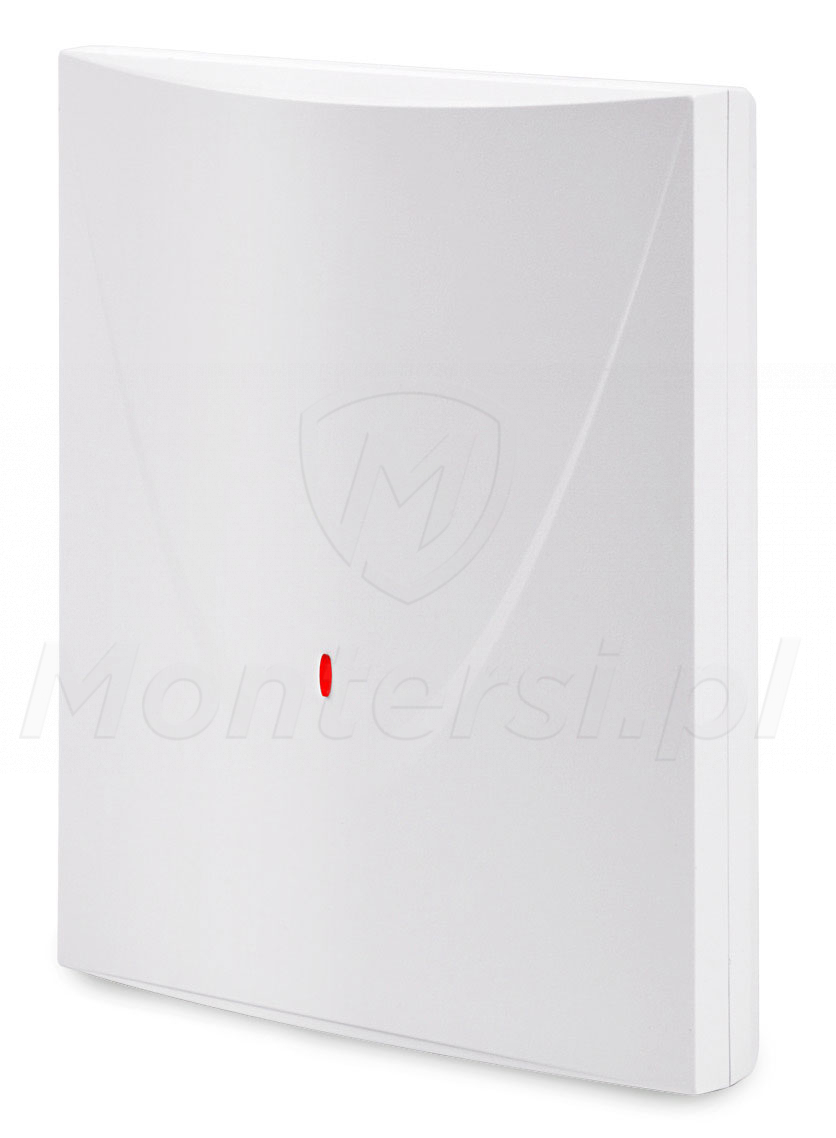

MTX-300 - Kontroler systemu bezprzewodowego 433MHz

Kod: 17144

Parametry techniczne:

Częstotliwość pracy: 433.05 - 434.79 MHz
Rodzaj komunikacji: Dwukierunkowa
Ilość wejść: 2
Ilość wyjść: 8
Obciążalność wyjść przekaźnikowych: 60 mA / 30V DC
Obciążalność wyjść OC: 50 mA / 12V DC
Zasilanie: 12V DC
Pobór prądu: Max. 70 mA
Temperatura pracy: -10...+55 °C
Wymiary: 126 x 158 x 32 mm
Waga: 210 g
Gwarancja producenta: 24 miesiące

Mało

Czas realizacji:

24h

370,23 zł

netto: 301,00 zł

MTX-300-Kontroler systemu bezprzewodowego 433 MHz, umożliwiający rozbudowę standardowego systemu alarmowego o urządzenia bezprzewodowe. Może skutecznie współpracować z praktycznie dowolną centralą (posiada wyjścia przekaźnikowe).

Przy pomocy kontrolera MTX-300 możliwa jest rozbudowa systemu o dodatkowe:

32 piloty, służące do bezprzewodowego sterowania funkcjami alarmowymi
16 czujek bezprzewodowych 433 MHz
4 sygnalizatory bezprzewodowe serii MSP-300

MTX-300 można również skutecznie użyć w systemie automatyki domowej. Po odpowiednim montażu i konfiguracji, umożliwia sterowanie funkcjami automatycznego domu przy pomocy pilota.

Parametry techniczne:

Parametry techniczne:

Częstotliwość pracy: 433.05 - 434.79 MHz
Rodzaj komunikacji: Dwukierunkowa
Ilość wejść: 2
Ilość wyjść: 8
Obciążalność wyjść przekaźnikowych: 60 mA / 30V DC
Obciążalność wyjść OC: 50 mA / 12V DC
Zasilanie: 12V DC
Pobór prądu: Max. 70 mA
Temperatura pracy: -10...+55 °C
Wymiary: 126 x 158 x 32 mm
Waga: 210 g
Gwarancja producenta: 24 miesiące

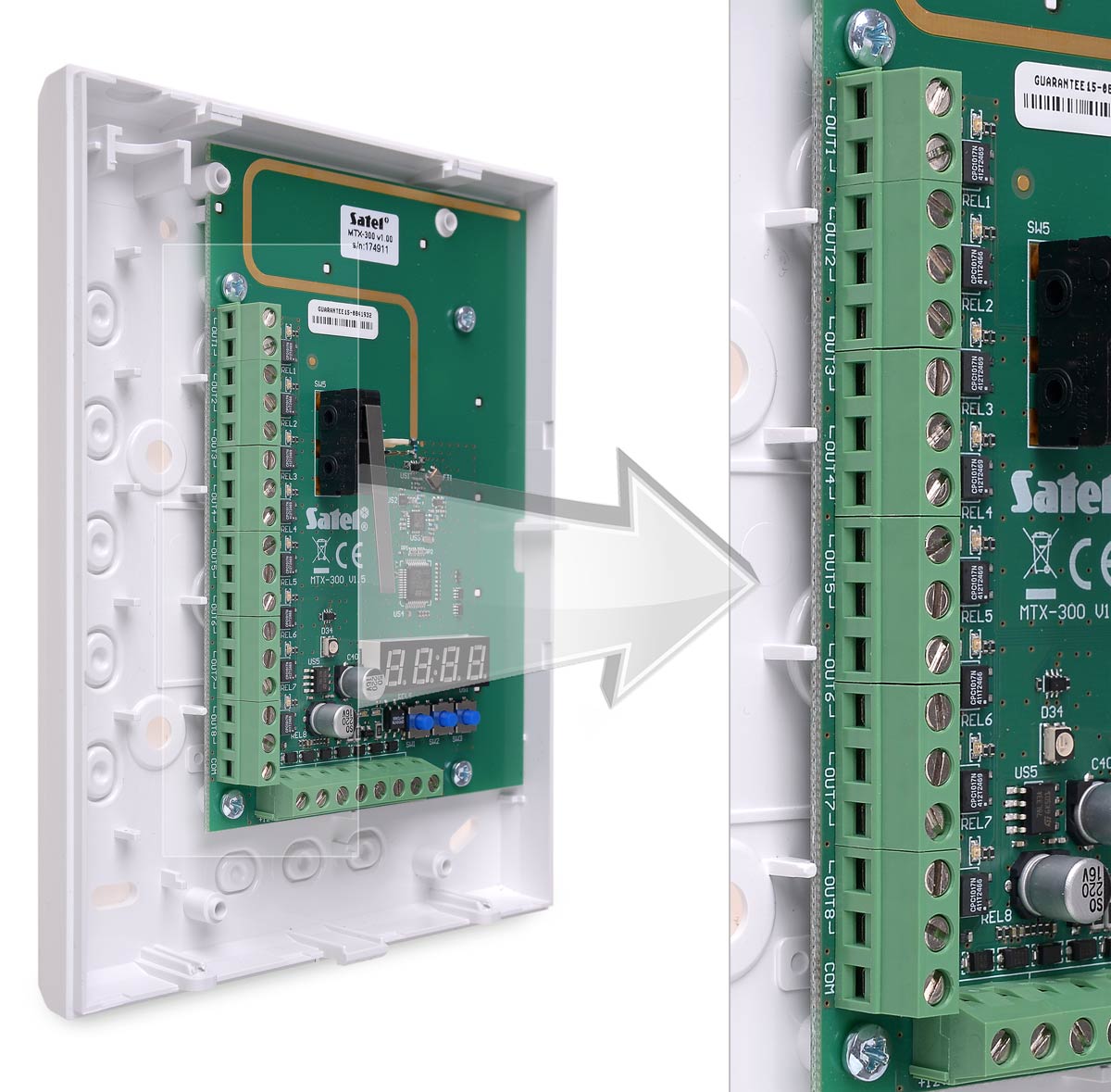

Wejścia/wyjścia kontrolera

Współpraca z większością central alarmowych

MTX-300 został wyposażony w 8 programowalnych wyjść przekaźnikowych. Dzięki czemu możemy go podłączyć do praktycznie dowolnej centrali alarmowej, dostępnej na rynku. Wyjścia przekaźnikowe służą do realizacji sterowania centrali przy pomocy bezprzewodowych czujek i pilotów.

Kontroler posiada również 2 programowalne wejścia. Służą one do sterowania sygnalizatorami bezprzewodowymi serii MSP-300. Przy pomocy kontrolera możliwa jest realizacja dwukierunkowej komunikacji z maksymalnie 4 sygnalizatorami.

Dodatkowe wyjścia:

Wyjście przekaźnikowe informujące o sabotażu kontrolera i urządzeń bezprzewodowych
Wyjście OC sygnalizujące brak komunikacji z urządzeniami bezprzewodowymi
Wyjście OC informujące o słabej baterii w urządzeniu bezprzewodowym

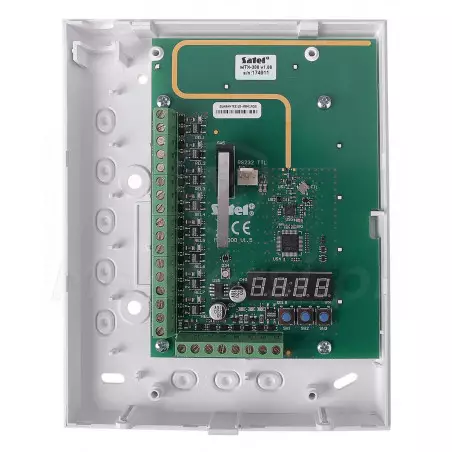

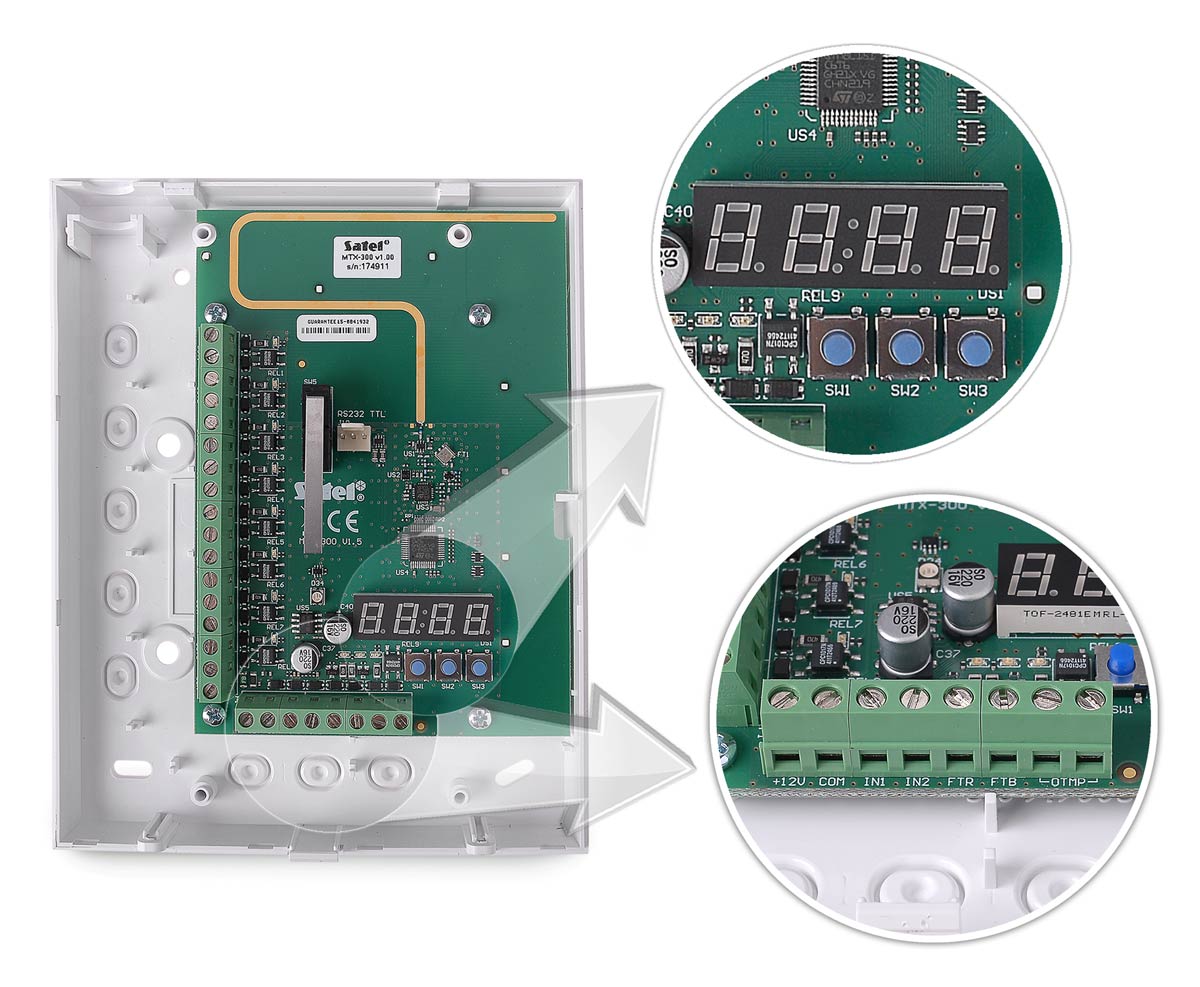

Wejścia i panel do programowania kontrolera MTX-300

Aplikacja MTX-SOFT

Łatwy proces programowania

MTX-SOFT to prosta i intuicyjna aplikacja, stworzona z myślą o programowaniu MTX-300. Przy jej pomocy możliwa jest łatwa i szybka zmiana praktycznie dowolnych ustawień kontrolera. Aplikacja umożliwia również prowadzenie prac diagnostycznych takich jak:

Badanie poziomu zakłóceń pasma 433 MHz
Badanie jakości i siły połączenia pomiędzy kontrolerem, a czujkami
Wskazuje które czujki mają słabą baterię
Wskazuje w których czujkach został naruszony styk sabotażowy

Oczywiście istnieje możliwość programowania kontrolera bez użycia programu MTX-SOFT. Można je wykonać przy pomocy przycisków znajdujących się bezpośrednio na płytce. Programowanie "z palca" ułatwia 4-segmentowy wyświetlacz.

Kodowana transmisja 433 MHz

Odporna na zakłócenia i sabotaż

Kontroler komunikuje się z urządzeniami bezprzewodowymi 433 MHz, przy pomocy kodowanej transmisji. Dzięki czemu osoby niepowołane nie mogą tak po prostu dokupić odpowiedniego pilota i sabotować działanie naszego systemu - konieczne jest wcześniejsze zaprogramowanie pilota.
