MCX402-1-KIT - Zestaw ekspandera we/wy na jedno przejście

Kod: 21365

Parametry techniczne:

  • Typ urządzenia: Zestaw ekspandera we/wy
  • Wejście: 8x NO / NC
  • Wyjścia przekaźnikowe: REL1: 30 V / 1.5 A, REL2: 230V AC / 5 A
  • Wyjścia tranzystorowe: 2x 15V DC / 1 A
  • Wyjścia zasilania: TML: 12V DC / 0.2 A, AUX: 12V DC / 1 A
  • Obudowa: IP20
  • Wykonanie: Blacha stalowa 0.8 mm
  • Wbudowany transformator: 18V DC / 40 VA
  • Miejsce na akumulator: 7 Ah
  • Tamper: NO / NC; 50 mA / 50V DC
  • DIN: 1x 250 mm
  • Temperatura pracy: +5...+40 °C
  • Kolor: Biały
  • Wymiary: 255 x 255 x 90 mm
Mało
Czas realizacji:
24h
984,00 zł
netto: 800,00 zł

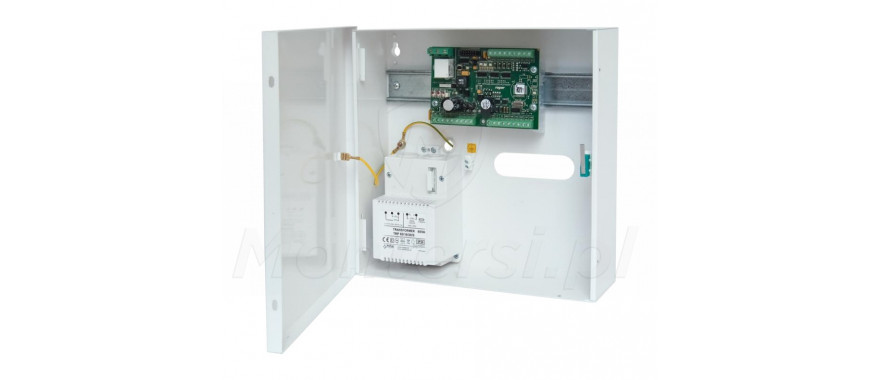

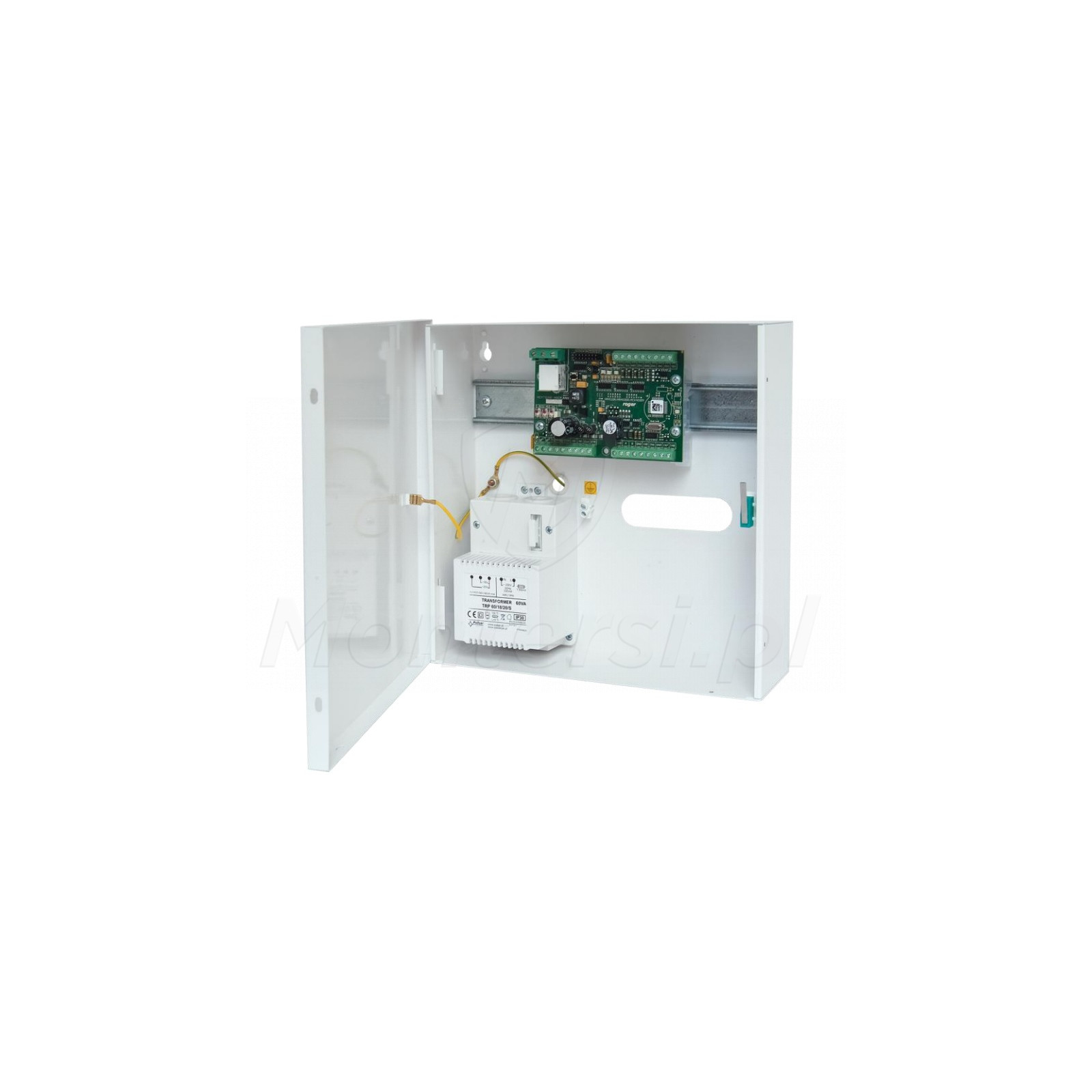

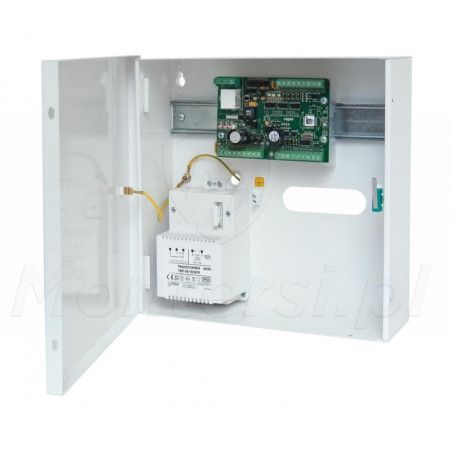

Zestaw ekspandera MCX402-1-KIT
  • Zestaw ekspandera MCX402-1-KIT

MCX402-1-KIT - Zestaw ekspandera wejść / wyjść na jedno przejście, dedykowany do pracy w systemie RACS 5. Przy jego pomocy możliwa jest obsługa dwustronnego przejścia z czytnikami Wiegand lub czytnikami RACS CLK/DTA.

W skład zestawu wchodzą:

  • MCX402DR-BRD - ekspander wejść / wyjść bez obudowy
  • ME14-40VA - metalowa obudowa z transformatorem sieciowym

Do cech charakterystycznych ekspandera MCX402DR-BRD można zaliczyć:

  • Wbudowane 8 linii wejściowych NO / NC, z progiem przełączenia 3.5V
  • Wbudowane 2 wyjścia przekaźnikowe (30V / 1.5A i 230V / 5A)
  • Wbudowane 2 wyjścia tranzystorowe typu otwary kolektor (15V DC / 1A)
  • Wbudowane 2 wyjścia zasilające 12 V DC / 0.2 A i 12V DC / 1 A
  • Możliwość dołączenia czytników serii PRT (interfejs RACS CLK/DTA)
  • Możliwość dołączenia czytników Wiegand 24...66 bit
  • Komunikacja z kontrolerem po magistrali RS-485
  • Programowanie przy pomocy aplikacji RogerVDM (po RS-485)

Parametry techniczne:

Parametry techniczne:

  • Typ urządzenia: Zestaw ekspandera we/wy
  • Wejście: 8x NO / NC
  • Wyjścia przekaźnikowe: REL1: 30 V / 1.5 A, REL2: 230V AC / 5 A
  • Wyjścia tranzystorowe: 2x 15V DC / 1 A
  • Wyjścia zasilania: TML: 12V DC / 0.2 A, AUX: 12V DC / 1 A
  • Obudowa: IP20
  • Wykonanie: Blacha stalowa 0.8 mm
  • Wbudowany transformator: 18V DC / 40 VA
  • Miejsce na akumulator: 7 Ah
  • Tamper: NO / NC; 50 mA / 50V DC
  • DIN: 1x 250 mm
  • Temperatura pracy: +5...+40 °C
  • Kolor: Biały
  • Wymiary: 255 x 255 x 90 mm
  • Gwarancja producenta: 24 miesiące

Ekspander wejść wyjść MCX402DR-BRD:

Ekspander wejść / wyjść MCX402DR-BRD

MCX402DR-BRD - Uniwersalny ekspander wejść / wyjść, dedykowany do pracy w systemie RACS 5. Przy jego pomocy możliwa jest łatwa rozbudowa systemu o dodatkowe czytniki Wiegand lub RACK CLK/DTA. Umożliwia on również rozbudowę systemu o urządzenia wykonawcze KD, urządzenia automatyki lub systemu alarmowego.

System RACS 5

Zaawansowany i funkcjonalny system kontroli dostępu i automatyki

Roger RACS 5 to wielofunkcyjny i łatwo skalowalny systemem, który można z powodzeniem stosować w praktycznie dowolnej wielkości obiekcie. Sprawdza się on zarówno w miniaturowych systemach KD pojedynczego przejścia, jak również dużych systemach hotelowych, obiektów przemysłowych lub biurowców. System RACS 5, w zależności od zastosowanej licencji i oprogramowania modułów MC16-PAC, może zostać użyty do realizacji:

  • Kontroli dostępu do pomieszczeń i wind
  • Sterowania i prezentacji stanu systemu alarmowego z poziomu punktów logowania
  • Sterowania elementami automatyki budynku wraz z monitorowaniem stanu jej pracy
  • Realizacji systemu RCP

Praca w systemie RACS 5 wymaga wykonania tzw. konfiguracji niskopoziomowej i konfiguracji wysokopoziomowej. Konfiguracja niskopoziomowa dotyczy m.in. ustawienia adresu IP modułu, topologii oraz polaryzacji linii wejściowych i jest realizowana z poziomu programu RogerVDM. Konfiguracja wysokopoziomowa (konfiguracja logiki) jest wykonywana z poziomu programu VISO.

Wejścia / wyjścia ekspandera:

  • 8 wejść typu NO / NC z progiem przełączenia 3.5 V i polaryzacją do plusa przy pomocy rezystora 15 kOhm. Służą do rozbudowy kontrolera o dodatkowe czytniki zbliżeniowe
  • 2 wyjścia przekaźnikowe REL1 i REL2 z pojedynczym stykiem izolowanym NO / NC (30V / 1.5A i 230V AC / 5A). Służą do podłączenia urządzeń wykonawczych systemu kontroli dostępu lub automatyki domowej
  • 2 wyjścia tranzystorowe typu otwarty kolektor (15V DC / 1A), umożliwiające współpracę z urządzeniami systemu alarmowego
  • 2 wyjścia zasilania: TML (12V DC / 0.2 A) oraz AUX (12V DC / 1 A), służące do realizacji zasilania czytnika zbliżeniowego i zamka

Interfejs RS-485

Stabilne połączenie z kontrolerem i łatwa konfiguracja ustawień

Komunikacja pomiędzy ekspanderem, a kontrolerem systemu RACS 5 jest realizowana po magistrali RS-485. Komunikacja ta cechuje się stabilnymi parametry połączenia i umożliwia tworzenie struktur o topologii drzewa lub gwiazdy. Dodatkową zaletą komunikacji po interfejsie RS-485 jest duży skuteczny zasięg transmisji, dochodzący nawet do 1200 m. Dzięki czemu system KD RACS 5 można stosować w rozległych obiektach.

Komunikacja po magistrali RS-485 wymaga ustawienia odpowiedniego adresu, zakresu 100 - 115. Bez tego prawidłowa praca systemu nie jest możliwa. Fabrycznie ustawiony adres ekspandera to 100.

Wejście akumulatora

Możliwość pracy w trybie awaryjnym

Dodatkową zaletą ekspandera jest możliwość współpracy z akumulatorem awaryjnym 7 Ah. Po jego zastosowaniu, ekspander oraz podłączony do niego czytnik i zamek mogą poprawnie pracować po awarii sieci elektrycznej. Ekspander przełącza się automatycznie w tryb akumulatorowy i powraca do normalnego trybu pracy gdy awaria ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora (prąd ładowania wynosi około 300 mA).

RogerVDM

Konfiguracja z poziomu komputera

Programowanie niskopoziomowe ekspandera jest realizowane z poziomu aplikacji RogerVDM. Przy jej pomocy użytkownik może w pełni konfigurować wszystkie podstawowe parametry pracy, których ustawienie jest konieczne do prawidłowej pracy systemu RACS 5. Aplikacja jest dostępna na komputery z systemem operacyjnym Windows i jest ona bezpłatna.

Uwaga!

Do podłączenia ekspandera MCX402DR-BRD do komputera, konieczne jest użycie interfejsu RUD-1.

Obudowa ME14-40VA:

Metalowa obudowa ME14-40VA

ME14-40VA - Natynkowa obudowa montażowa do modułów i urządzeń systemu RACS 5, które są mocowane na szynie DIN. Dzięki niej możliwy jest wygodny i estetyczny montaż podstawowych elementów systemu KD.

Do cech charakterystyczny obudowy można zaliczyć:

  • Wykonanie z blachy stalowej o grubości 0.8 mm
  • Malowanie proszkowe w kolorze białym
  • Drzwiczki frontowe mocowane na wkręty
  • Wbudowany transformator sieciowy 18 V / 40 VA
  • Miejsce na akumulator 12 V / 7 Ah
  • Wbudowane zabezpieczenie antysabotażowe przed otwarciem drzwiczek (NO / NC; 50 mA / 50V DC)
  • Klasa szczelności IP20

Transformator 18 V / 40 VA

Wygodne zasilanie ekspandera MCX402DR

Na wyposażeniu obudowy znajduje się dobrej jakości transformator sieciowy 18 V. Dzięki niemu realizacja zasilania ekspandera nie sprawia najmniejszego problemu. Transformator cechuje się mocą pozorną na poziomie 40 VA i spełnia wymagania normy EN 61558-2-6.

Miejsce na akumulator

Możliwość pracy buforowej systemu KD

Dużą zaletą obudowy jest miejsce na standardowy akumulator podtrzymujący 12 V / 7 Ah. Po jego zastosowaniu, ekspander i podłączone do niego czytniki oraz zamki mogą poprawnie pracować po awarii sieci elektrycznej. Dzięki czemu system KD jest znacznie bardziej niezawodny.
