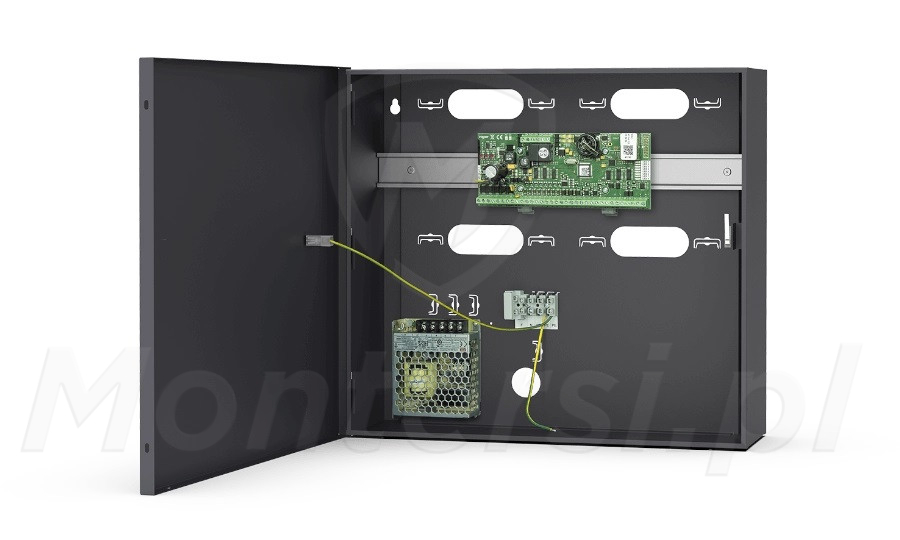

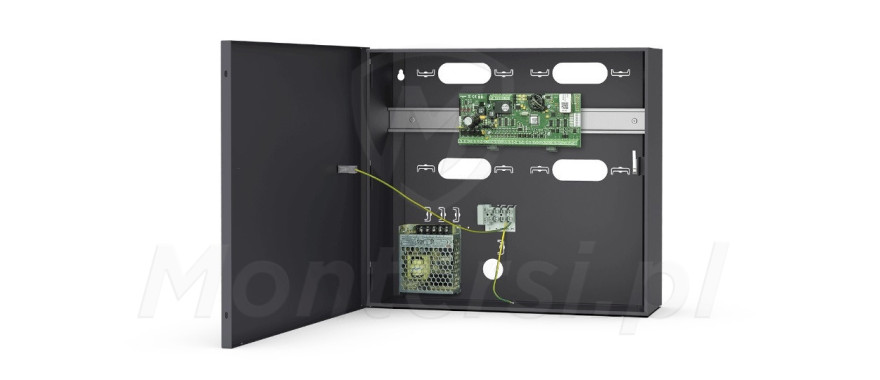

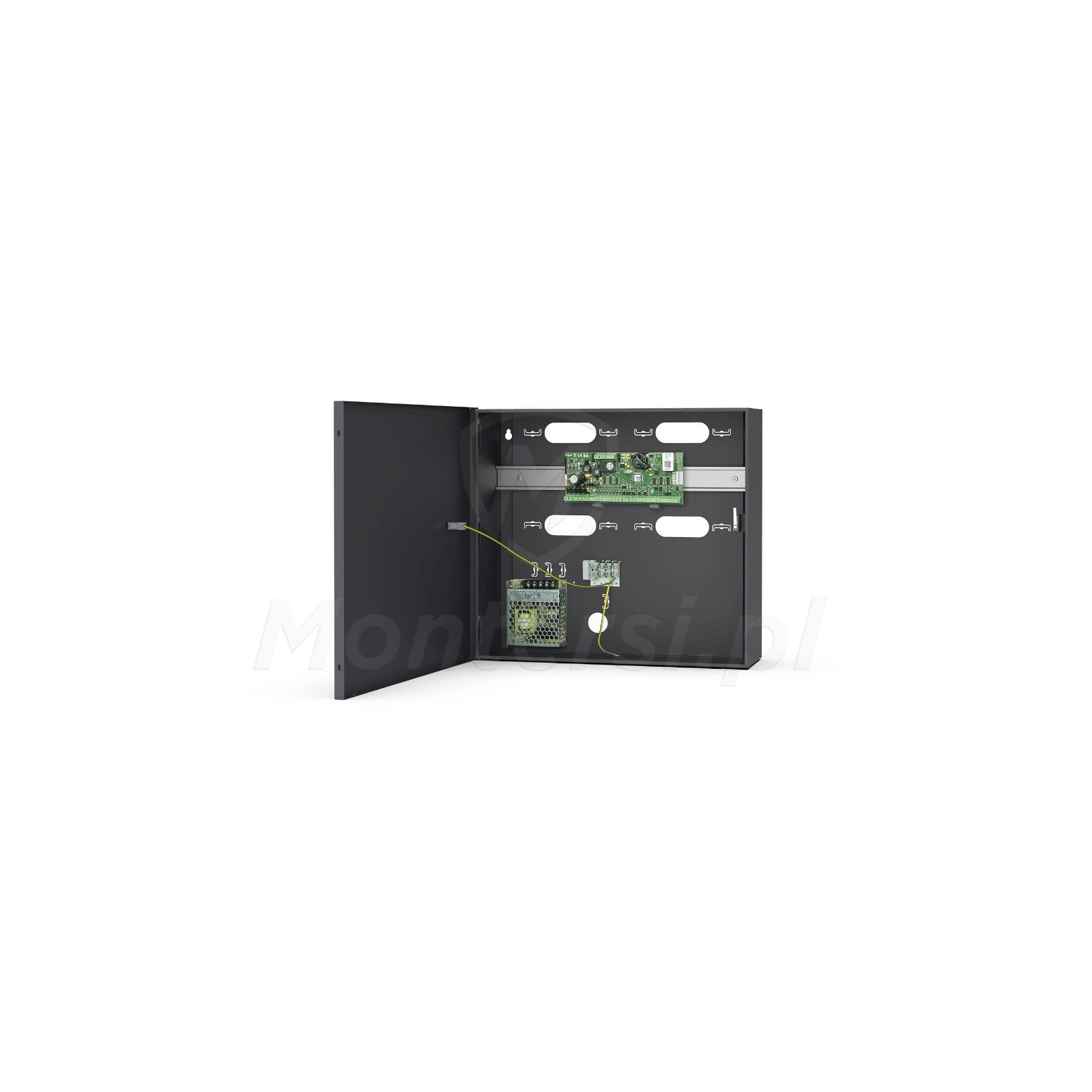

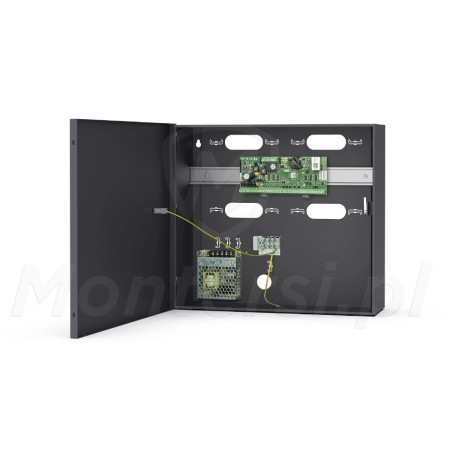

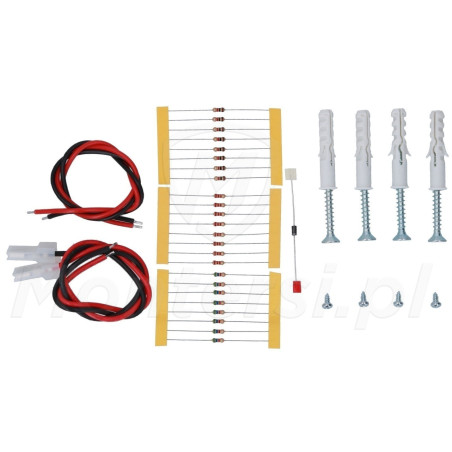

MC16-PAC-EX-1-KIT - Zestaw KD do jednego przejścia, wersja VISO Enterprise (EX)

Moduł kontrolera dostępu MC16-PAC-EX-1:

MC16-PAC - Moduł kontrolera dostępu i automatyki budynku, dedykowany do pracy w systemie RACS 5. Cechuje się on wysoką funkcjonalnością i szerokimi możliwościami konfiguracji. Dzięki czemu można go dostosować precyzyjnie do wymagań klienta i specyfiki praktycznie dowolnego obiektu. Do cech charakterystycznych modelu MC16-PAC-EX-1 można zaliczyć:

• Wersja VISO Enterprise
• Obsługa 12000 identyfikatorów
• Obsługa 1 przejścia dwustronnego (drzwi)
• Obsługa 2 punktów logowania
• Obsługa 4 terminali dostępu
• Obsługa 2 stref dostępu
• Obsługa 2 stref alarmowych
• Obsługa 2 węzłów automatyki
• Obsługa 2 komend lokalnych
• Obsługa 8 linii wejściowych
• Obsługa 8 linii wyjściowych
• Obsługa 8 klawiszy funkcyjnych
• Wbudowany interfejs RS-485 (czytniki MCT)
• Wbudowany interfejs RACS CLK/DTA (czytniki PRT)
• Możliwość podłączenia czytników WIEGAND

Wejścia / wyjścia kontrolera MC16-PAC:

• 8 wejść parametrycznych typu NO / NC, wyzwalane na poziomie około 3.5 V
• 2 wyjścia przekaźnikowe z pojedynczymi stykami NO / NC, o obciążalności 30 V / 1.5 A
• 6 wyjść tranzystorowych typu OC, o obciążalności 15 V / 150 mA
• 2 wyjścia zasilające - 12V DC / 0.2 A (TML) oraz 12V DC / 1 A (AUX)

Interfejsy komunikacyjne

Współpraca z czytnikami serii MCT, PRT oraz czytnikami z interfejsem Wiegand

Kontroler MC16-PAC posiada wbudowane 2 interfejsy komunikacyjne RS485, służące do podłączenia czytników serii MCT i ekspanderów. Do płyty kontrolera można podłączyć bezpośrednio do 16 czytników serii MCT. Komunikacja przy pomocy interfejsu RS485 cechuje się stabilnymi parametrami transmisji i dużym skutecznym zasięgiem. Maksymalny zasięg komunikacji wynosi około 1200 m, dzięki czemu kontroler można zamontować w znacznej odległości od przejścia.

Kontroler MC16-PAC jest również wyposażony w interfejs RACS CLK/DTA, umożliwiający podłączenie do 4 czytników serii PRT. Komunikacja po magistrali RACS CLK/DTA jest komunikacją dwukierunkową i jej skuteczny zasięg wynosi do 150 m. Kontroler posiada również interfejs umożliwiający podłączenie do 4 czytników typu Wiegand.

Interfejs Ethernet

Komunikacja po sieci LAN / WAN

Kontroler MC16-PAC posiada wbudowany port Ethernet, umożliwiający komunikację z pozostałymi elementami systemu przy pomocy sieci internetowej. Port ten jest przede wszystkim wykorzystywany do wymiany danych między centralami serii MC16 i interfejsami komunikacyjnymi, pracującymi w jednym systemie KD RACK 5. Komunikacja przy pomocy portu Ethernet nie wymaga stosowania dodatkowych interfejsów komunikacyjnych.

Licencja na karcie pamięci FLASH

Możliwość wymiany licencji

Cechą charakterystyczną kontrolerów serii MC16-PAC jest ich wyposażenie w kartę pamięci FLASH z plikiem licencyjnym. Plik licencyjny zawiera informacje na temat rodzaju zastosowanego oprogramowania i dostępnej funkcjonalności. Użytkownik może wgrać na kartę nowy firmware i tym samym rozszerzyć możliwość modułu lub całkowicie zmienić jego specyfikację.

Karta pamięci FLASH służy również jako lokalny bufor zdarzeń oraz źródło parametrów konfiguracyjnych.

Obudowa ME-14-24V:

ME-14-24V - Natynkowa obudowa montażowa do modułów i urządzeń systemu RACS 5, które są mocowane na szynie DIN i wymagają współpracy z akumulatorem 7 Ah. Przy jej pomocy możliwy jest wygodny i estetyczny montaż podstawowych elementów systemu RACS 5 w jednym miejscu. Do cech charakterystycznych obudowy ME-14-24V można zaliczyć:

• Wbudowany zasilacz 24 V / 2.2 A (LRS-50-24)
• Miejsce na akumulator 7 Ah / 12 V
• Wykonana z blachy stalowej o grubości 0.7 mm
• Malowana proszkowo na kolor szary antracytowy
• Wbudowana szyna montażowa DIN 280 mm
• Klasa szczelności IP20
• Zabezpieczenie antysabotażowe przed otwarciem obudowy (tamer NO / NC 50 mA / 50 V DC)

System ROGER RACS 5:

RACS 5 - Wielofunkcyjny i łatwo skalowalny systemem, który można z powodzeniem stosować w praktycznie dowolnej wielkości obiekcie. Przy jego pomocy możliwa jest realizacja funkcji kontroli dostępu oraz sterowanie systemem alarmowym lub systemem automatyki budynku. System sprawdza się zarówno w miniaturowych systemach KD pojedynczego przejścia, jak również dużych systemach hotelowych, obiektów przemysłowych lub biurowców. System RACS 5, w zależności od zastosowanej licencji i oprogramowania modułów MC16-PAC, może zostać użyty do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego z poziomu punktów logowania
• Sterowania elementami automatyki budynku wraz z monitorowaniem stanu jej pracy
• Przygotowanie danych wejściowych dla rozliczenia czasu pracy
• Dostęp do bazy danych za pomocą interfejsu programowego

Praca w systemie RACS 5 wymaga wykonania tzw. konfiguracji niskopoziomowej i konfiguracji wysokopoziomowej. Konfiguracja niskopoziomowa dotyczy m.in. ustawienia adresu IP modułu, topologii oraz polaryzacji linii wejściowych i jest realizowana z poziomu programu RogerVDM. Konfiguracja wysokopoziomowa (konfiguracja logiki) i zarządzanie systemem są wykonywane z poziomu programu VISO.

W skład systemu Roger RACS 5 wchodzą takie urządzenia jak:

• Kontrolery przejść serii MC16
• Czytniki zbliżeniowe serii MCT
• Ekspandery wejść / wyjść serii MCX

Oprogramowanie VISO EX

Zaawansowane oprogramowanie, dedykowane do wymagających instalacji KD

Oprogramowanie VISO Enterprise jest dedykowana do obsługi dużych i najbardziej wymagających systemów KD, zrealizowanych w oparciu o system RACS 5. VISO EX umożliwia konfigurowanie logiki oraz bieżącą obsługę systemu RACS 5, a także daje dostęp do Serwara Integracji. Serwer Integracji umożliwia programowe połączenie systemu RACS 5 z innymi systemami zewnętrznymi, które działają na obiekcie. Cały system może zostać podzielony na partycje logiczne, zarządzane przez przypisanych do nich administratorów.

Do pozostałych, istotnych zalet oprogramowania VISO w wersji Enterprise można zaliczyć:

• Możliwość rozszerzenia licencji do obsługi nieograniczonej liczby przejść i użytkowników
• Możliwość pracy w systemie rozproszonym terytorialnie
• Możliwość pracy wielostanowiskowej
• Rozbudowany moduł alertów
• Współpraca z bazą danych MS SQL Server
• Narzędzie do integracji z systemem RACS 5 (API)
• Rozbudowany moduł wizualizacji zintegrowanych systemów
• Możliwość zdalnej konfiguracji urządzeń magistralowych
• Integracje z systemami CCTV, VMS, PSIM, SMS, aplikacji budynkowych
• Integracja z systemem ZSRK
• Integracja z usługami katalogowymi Active Directory

Uwaga!

• Komunikacja z komputerem jest realizowana przy pomocy sieci LAN / WAN (protokół szyfrowany metodą AES128 CBC)
• Oprogramowanie VISO Enterprise dedykowane jest na urządzenia z systemem operacyjnym Windows

Oprogramowanie RogerVDM

Niskopoziomowa konfiguracja z poziomu komputera

Oprogramowanie RogerVDM służy do niskopoziomowej, wstępnej konfiguracji systemu RACS 5. RogerVDM jest wykorzystywany we wczesnej fazie konfiguracji systemu do nastawu niskopoziomowych urządzeń i dopasowania ich do warunków danej instalacji. Obsługiwane urządzenia:

• Kontrolery dostępu serii MC16
• Czytniki zbliżeniowe serii MCT
• Ekspandery wejść / wyjść serii MCX
• Czytniki linii papilarnych serii RFT1000
• Czytniki zbliżeniowe serii PRT82MF i PRT84MF
• Urządzenia automatyki hotelowej: HRT8MF, HRT82MF-CH, HRT82FK, HRT82AC
• Czytniki administratora RUD
