MC16-PAC-4-KIT - Zestaw KD do czterech przejść

Kod: 21361

Parametry techniczne:

  • Typ urządzenia: Kontroler dostępu w obudowie
  • Praca autonomiczna: TAK
  • Ilość przejść: 4
  • Ilość użytkowników: 8192
  • Ilość harmonogramów: 250
  • Pamięć zdarzeń: 8000000
  • Wbudowany czytnik: NIE
  • Obsługa Wiegand: TAK
  • Zasilacz buforowy: TAK
  • Napięcie zasilania: 230 V AC
  • Obudowa: IP20
  • Kolor: Biały
  • Wymiary: 305 x 325 x 100 mm
  • Waga: 3.2 kg
Wycofany
Czas realizacji:
-
4 237,35 zł
netto: 3 445,00 zł
  • Obecnie brak na stanie
  • Darmowa dostawa

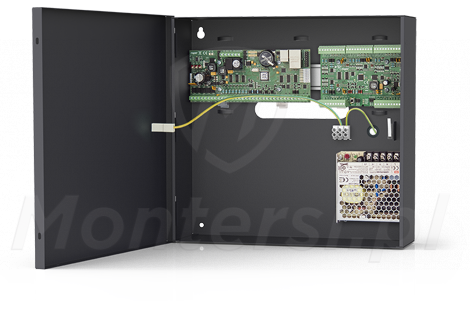

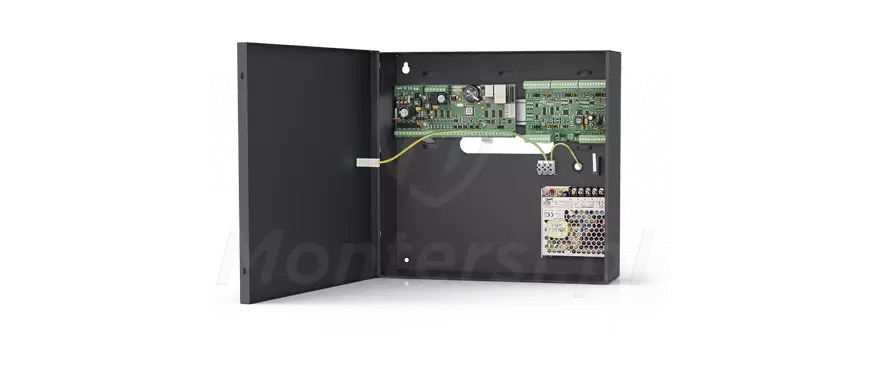

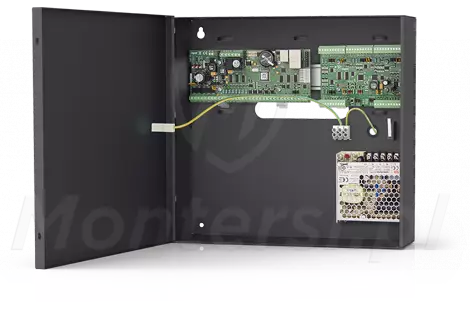

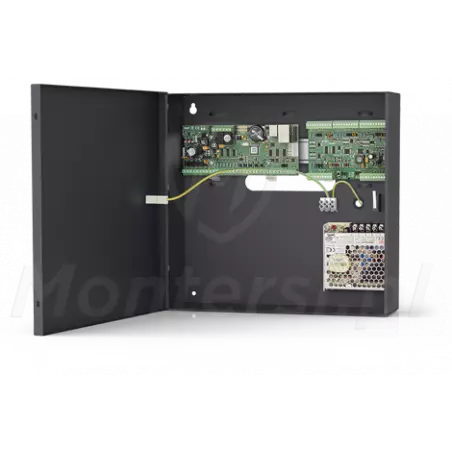

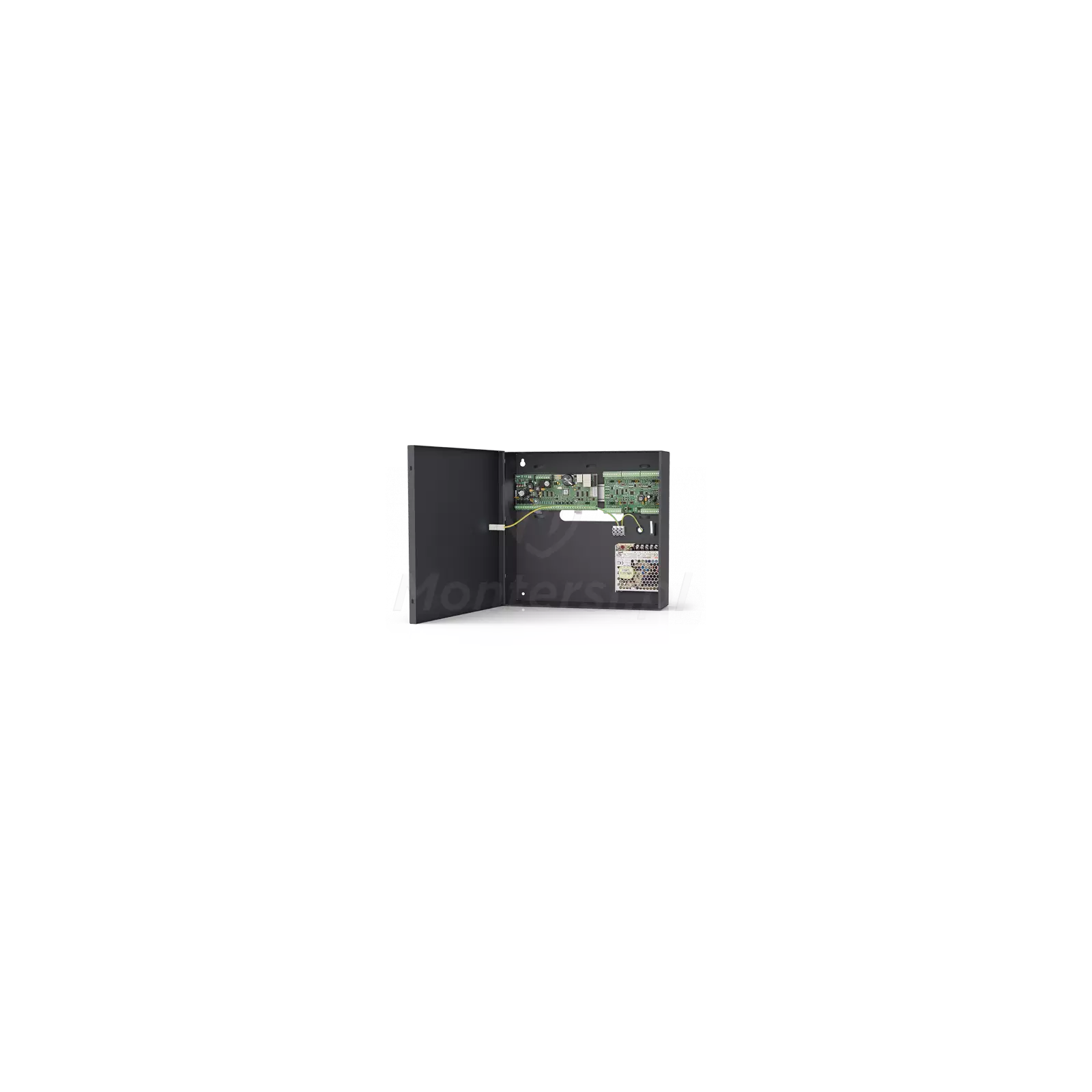

Zestaw kontrolera dostępu MC16-PAC-4-KIT
  • Zestaw kontrolera dostępu MC16-PAC-4-KIT

MC16-PAC-4-KIT - Zestaw kontroli dostępu, dedykowany do czterech przejść. Przy jego pomocy możliwa jest obsługa dwustronnych przejść z czytnikami serii MCT (RS-485) lub jednostronnych przejść z czytnikami serii PRT (RACS CLK/DTA) i czytnikami Wiegand. W skład zestawu wchodzą:

  • MC16-PAC-4 - moduł kontrolera dostępu z licencją na cztery przejścia
  • MCX4D - ekspander wejść / wyjść
  • PS4D - Zasilacz 13.8 V / 5.4 A
  • ME-16 - Metalowa obudowa

Zestaw kontrolera pracuje w uniwersalnym, łatwo skalowalnym systemie RACS 5. Fabrycznie jest on przystosowany do realizacji funkcji kontroli dostępu czterech przejść, jednak jego rola może zostać zmieniona. Wgrywając do modułu MC16-PAC-4 inne oprogramowanie i stosując inną licencję, można go również wykorzystać do np. sterowania systemem automatyki budynku.

Parametry techniczne:

Parametry techniczne:

  • Typ urządzenia: Kontroler dostępu w obudowie
  • Praca autonomiczna: TAK
  • Ilość przejść: 4
  • Ilość użytkowników: 8192
  • Ilość harmonogramów: 250
  • Pamięć zdarzeń: 8000000
  • Wbudowany czytnik: NIE
  • Obsługa Wiegand: TAK
  • Zasilacz buforowy: TAK
  • Napięcie zasilania: 230 V AC
  • Obudowa: IP20
  • Kolor: Biały
  • Wymiary: 305 x 325 x 100 mm
  • Waga: 3.2 kg
  • Temperatura pracy: +5...+40 °C
  • Gwarancja producenta: 24 miesiące

Moduł kontrolera dostępu MC16-PAC-4:

Kontroler dostępu MC16-PAC-4

MC16-PAC-4 - Moduł kontrolera dostępu i automatyki budynku, przystosowany do pracy w systemie RACS 5. Cechuje się on wysoką funkcjonalnością, szerokimi możliwościami konfiguracji oraz wygodnym sposobem przypisywania i narządzania użytkownikami. Dzięki czemu sprawdza się on w większości obiektów i można go precyzyjnie dostosować do wymagań stawianych przez klienta. Do cech charakterystycznych modułu można zaliczyć:

  • Obsługa 8192 identyfikatorów, do których można przypisać po 32 uprawnienia
  • Obsługa 4 przejść dwustronnych (drzwi)
  • Obsługa 8 punktów logowania
  • Obsługa 16 terminali dostępu
  • Obsługa 4 stref dostępu
  • Obsługa 4 stref alarmowych
  • Obsługa 8 węzłów automatyki
  • Wbudowany interfejs RS-485 (czytniki MCT)
  • Wbudowany interfejs RACS CLK/DTA (czytniki PRT)
  • Możliwość podłączenia czytników WIEGAND
Uwaga!

Kontroler pracujący w zestawie MC16-PAC-4-KIT jest zasilany z poziomu ekspandera MCX4D. W takiej konfiguracji, akumulator podtrzymujący jest również podłączany do ekspandera

Wejścia / wyjścia kontrolera:

  • 8 wejść parametrycznych typu NO / NC, wyzwalane na poziomie około 3.5 V
  • 2 wyjścia przekaźnikowe z pojedynczymi stykami NO / NC, o obciążalności 30 V / 1.5 A
  • 8 wyjść tranzystorowych typu OC, o obciążalności 15 V / 150 mA
  • 2 wyjścia zasilające - 12V DC / 0.2 A (TML) oraz 12V DC / 1 A (AUX)

System RACS 5

Zaawansowany i funkcjonalny system kontroli dostępu i automatyki

Roger RACS 5 to wielofunkcyjny i łatwo skalowalny systemem, który można z powodzeniem stosować w praktycznie dowolnej wielkości obiekcie. Sprawdza się on zarówno w miniaturowych systemach KD pojedynczego przejścia, jak również dużych systemach hotelowych, obiektów przemysłowych lub biurowców. System RACS 5, w zależności od zastosowanej licencji i oprogramowania modułów MC16-PAC, może zostać użyty do realizacji:

  • Kontroli dostępu do pomieszczeń i wind
  • Sterowania i prezentacji stanu systemu alarmowego z poziomu punktów logowania
  • Sterowania elementami automatyki budynku wraz z monitorowaniem stanu jej pracy
  • Realizacji systemu RCP

Praca w systemie RACS 5 wymaga wykonania tzw. konfiguracji niskopoziomowej i konfiguracji wysokopoziomowej. Konfiguracja niskopoziomowa dotyczy m.in. ustawienia adresu IP modułu, topologii oraz polaryzacji linii wejściowych i jest realizowana z poziomu programu RogerVDM. Konfiguracja wysokopoziomowa (konfiguracja logiki) jest wykonywana z poziomu programu VISO.

Oprogramowanie VISO

Wygodny sposób ustawienia logiki i zarządzania systemem

Dużą zaletą systemu RACS 5 jest możliwość pełnej konfiguracji logiki z poziomu oprogramowania VISO. Jest ono dostępne na komputera, z systemem operacyjnym Windows. Roger udostępnia 2 wersje oprogramowania:

  • VISO ST - do obsługi standardowej wersji systemu RACS 5. Udostępnia zaawansowane funkcje KD, funkcje automatyki budynki i funkcje do sterowania systemem alarmowym (wersja darmowa)
  • VISO EX - do obsługi rozbudowanych systemów RACS 5. Oferuje pełną funkcjonalność w zakresie KD, automatyki budynku i sterowania systemem alarmowym (wersja odpłatna)
Uwaga!

Komunikacja z komputerem jest realizowana przy pomocy sieci LAN / WAN (protokół szyfrowany metodą AES128 CBC)

Interfejs RS-485 i RACS CLK/DTA

Stabilna i niezawodna komunikacji

Kontroler MC16-PAC posiada 2 interfejsy komunikacyjne RS-485, służące do podłączenia czytników serii MCT i ekspanderów. Do cech charakterystycznych komunikacji po RS-485 można zaliczyć stabilne parametry transmisji i duży skuteczny zasięg. Maksymalny zasięg komunikacji wynosi około 1200 m, dzięki czemu kontroler można zamontować w znacznej odległości od przejścia.

Uwaga!

Podłączając urządzenia do magistrali, trzeba pamiętać o ustawieniu im niepowtarzalnego adresu. Bez tego, prawidłowa komunikacja nie będzie możliwa.

Realizacja połączenia z czytnikami serii PRT jest realizowana przy pomocy interfejsu RACS CLK/DTA. Do jej cech charakterystycznych można zaliczyć:

  • Stabilną, dwukierunkową komunikację pomiędzy kontrolerem, a czytnikami
  • Możliwość podłączenia 16 urządzeń do jednej magistrali
  • Skuteczny zasięg dochodzący do 150 m

Licencja na karcie pamięci microSD

Możliwość wymiany licencji

Cechą charakterystyczną kontrolerów serii MC16-PAC jest ich wyposażenie w kartę pamięci microSD z plikiem licencyjnym. Plik licencyjny zawiera informacje na temat rodzaju zastosowanego oprogramowania i dostępnej funkcjonalności. Użytkownik może wgrać na kartę nowy firmware i tym samym rozszerzyć możliwość modułu lub całkowicie zmienić jego specyfikację.

Szczegółowe informacje na temat wgrywania nowego firmware można znaleźć w instrukcji instalacji.

Ekspander wejść / wyjść MCX4D:

Ekspander wejść / wyjść MCX4D

MCX4D - Ekspander wejść / wyjść, dedykowany do pracy w systemie RACS 5. Poza funkcją samego ekspandera, jest on również wykorzystywany jako dystrybutor zasilania i komunikacji RS-485, a także obsługuje rezerwowy akumulator. Ekspander może obsłużyć 4 przejścia z czytnikami serii MCT i do każdego przejście udostępnia: 2 wejścia, 2 wyjścia, interfejs komunikacyjny RS-485 oraz 2 wyjścia zasilające. Do cech charakterystycznych modelu MCX2D można zaliczyć:

  • Wbudowane 8 wejścia NO / NC (ELO / 2EOL)
  • Wbudowane 8 wejścia tranzystorowe 12 V (1 A)
  • Wbudowane 4 wyjścia zasilania 12 V (1 A)
  • Wbudowane 4 wyjścia zasilania 12 V (0.2 A)
  • Wbudowany interfejs RS-485 do komunikacji z kontrolerem i czytnikami
  • Wbudowany układ zasilania akumulatorowego
  • Zasilanie z kontrolera MC16-PAC lub zewnętrznego zasilacza 13.8V DC (seria PSxD)
  • Separacja elektryczna obwodów ekspandera

Wejścia / wyjścia ekspandera:

  • Wyjścia LCK / BELL - wyjścia tranzystorowe do sterowania obciążeniem 15 V / 1 A. Typowo wyjście LCK jest dedykowane do sterowania zamkiem elektrycznym, a wyjście BELL do sterowania sygnalizatorem
  • Wejścia DC / DR - wejścia parametryczne, które mogą pracować w konfiguracji NO, NC, EOL, 2EOL, 3 EOL lub DW. Mogą być skonfigurowane do obsługi dowolnych funkcji w systemie
  • Wyjście VDR - wyjście zasilania 12V / 1 A, dedykowane do zasilania zamka lub sygnalizatora
  • Wyjście TML - wyjście zasilania 12 V / 0.2 A do zasilania czytników obsługujących przejście
  • Wyjścia VOUT / AUX - wyjścia zasilania do dodatkowych modułów elektronicznych

Układ zasilania akumulatorowego

Możliwość pracy w trybie awaryjnym

Dużą zaletą ekspandera MCX4D jest możliwość współpracy z akumulatorem awaryjnym 17 Ah. Po jego zastosowaniu, system kontroli dostępu może poprawnie pracować po awarii sieci elektrycznej. Ekspander przełącza się automatycznie w tryb akumulatorowy, a po ustaniu awarii, wraca do normalnego trybu pracy.

Układ akumulatora posiada zabezpieczenie przed jego nadmiernym rozładowaniem, które odłącza akumulator gdy napięcie na jego zaciskach spadnie do poziomu około 10 V. Dodatkowo kiedy napięcie w sieci elektrycznej wróci, automatycznie rozpoczyna on proces ładowania akumulatora. Prąd ładowania akumulatora jest wybierany przy pomocy zwory i zgodnie z normą PN-EN 6083901101 powinien wynosić:

  • 0.3 A dla akumulatora 7 Ah
  • 0.6 A dla akumulatora 17 Ah (wartość dedykowana dla zestawu MC16-PAC-4-KIT)
  • 0.9 A dla akumulatora 24 Ah

Interfejs RS-485

Stabilna komunikacja z kontrolerem i czytnikami

Ekspander do komunikacji z kontrolerem MC16-PAC i czytnikami serii MCT, korzysta z magistrali komunikacyjnej RS-485. Komunikacja po RS-485 cechuje się dużym skutecznym zasięgiem (do 1200 m) i niezawodną transmisją. Dzięki czemu prezentowany zestaw kontroli dostępu może być montowany w znacznej odległości od przejścia, które obsługuje.

Należy pamiętać o nadaniu właściwego, bezkolizyjnego adresu do wszystkich komunikujących się po magistrali RS-485. Bez tego prawidłowa komunikacja nie będzie możliwa. Programowanie adresu odbywa się z poziomu konfiguracji niskopoziomowej, realizowanej przy pomocy komputera z programem RogerVDM.

Separacja elektryczna

Większa niezawodność ekspandera

Dużą zaletą ekspanderów serii MCX jest separacja elektryczna części odpowiedzialnych za obsługę poszczególnych przejść. Dzięki czemu w przypadku awarii lub sabotażu na jednym przejściu, drugie może wciąż działać poprawnie.

Zasilacz PS4D:

Zasilacz PS4D

PS4D - Modułowy zasilacz impulsowy 13.8V DC (5.4 A), dedykowany do realizacji zasilania systemu RACS 5. Fabrycznie zamontowany w obudowie ME-16, może być bez najmniejszych problemów podłączony do kontrolera i ekspandera systemu. Do cech charakterystyczny zasilacza można zaliczyć:

  • Wbudowany potencjometr umożliwiający regulację napięcia wyjściowego (przy współpracy z systemem RACS 5, napięcie nie powinno być mieniane)
  • Wysoka sprawność na poziomie 89%
  • Nominalna moc: 75 W
  • Zabezpieczenie przeciążeniowe
  • Zabezpieczenie przepięciowe

Sprawność 89%

Stabilne parametry pracy ciągłej

Zasilacz PS4D cechuje się stosunkowo wysoką sprawnością, na poziomie około 89%. Podczas pracy ciągłej, jedynie niewielka część energii jest emitowana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur i zachowuje stabilne parametry pracy ciągłej.

Metalowa obudowa ME-16:

Metalowa obudowa ME-16

ME-16 - Natynkowa obudowa montażowa do modułów i urządzeń systemu RACS 5, które są mocowane na szynie DIN. Przy jej pomoc możliwy jest wygodny i estetyczny montaż podstawowych elementów systemu KD. Do cech charakterystycznych obudowy można zaliczyć:

  • Wykonanie z blachy stalowej o grubości 0.8 mm
  • Malowanie proszkowe w kolorze białym
  • Drzwiczki frontowe mocowane na wkręty
  • Miejsce na zasilacz (zasilacz PS4D w zestawie)
  • Miejsce na akumulator 12 V / 17 Ah
  • Wbudowane zabezpieczenie antysabotażowe przed otwarciem drzwiczek (NO / NC; 50 mA / 50V DC)
  • Klasa szczelności IP20

Miejsce na akumulator

Możliwość pracy buforowej systemu KD

We wnętrzu obudowy znajduje się miejsce na standardowy akumulator podtrzymujący 12 V / 17 Ah. Po jego zastosowaniu, system kontroli dostępu może poprawnie pracować po awarii sieci elektrycznej, dzięki czemu jest znacznie bardziej niezawodny.
