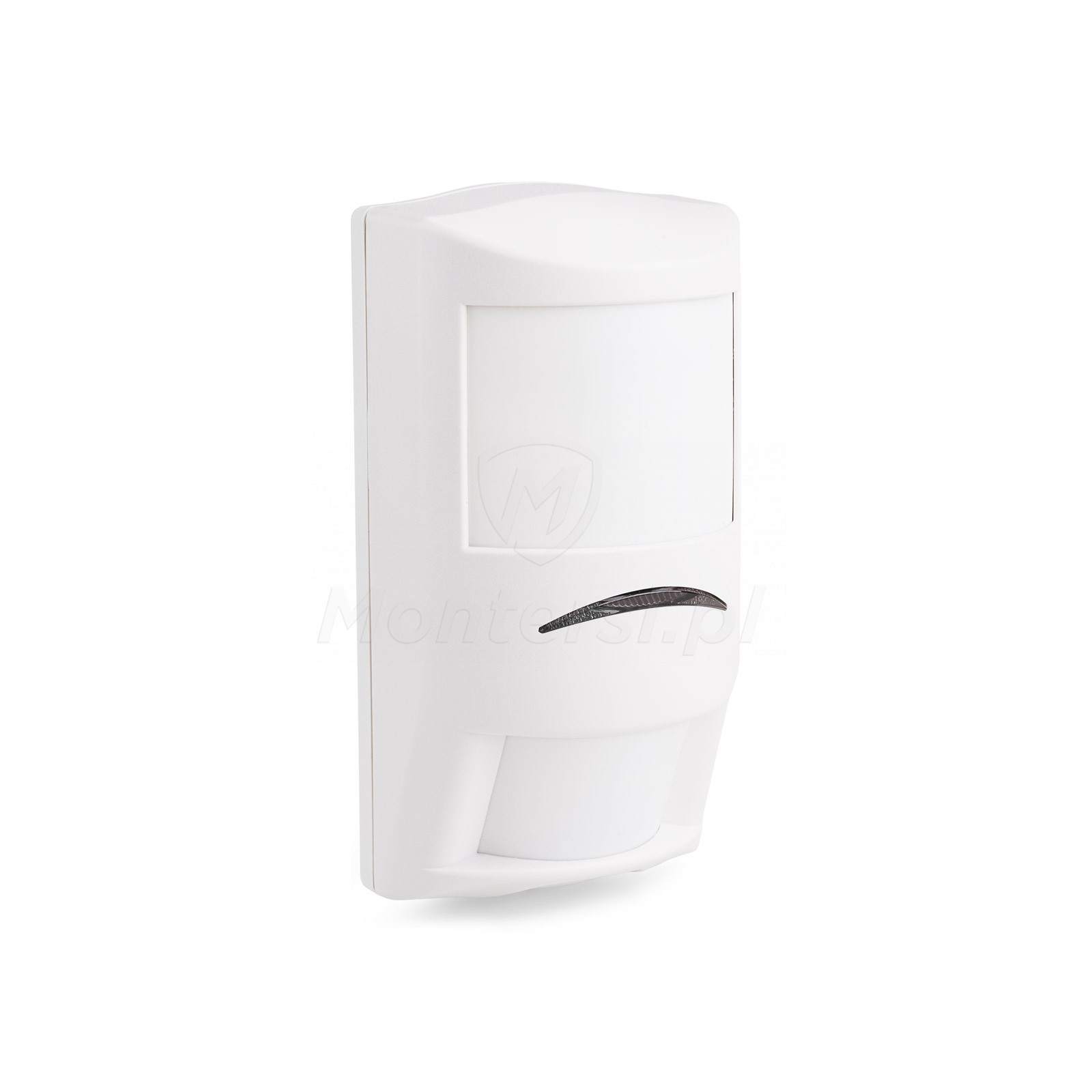

ISC-PDL1-W18G - Dualna czujka ruchu, antymasking, Grade 2

Kod: 17656

Parametry techniczne:

Czujka dualna: TAK
Grade 2: TAK
Zasięg: 18 x 25 m
Dualna: TAK
Kąt pokrycia: 90°
Antymasking: TAK
Zalecana wysokość montażu: 2 - 3 m
Zasilanie: 9 - 28V DC
Wymiary: 127 x 69 x 58 mm
Gwarancja producenta: 36 miesięcy

Wycofany

Czas realizacji:

282,90 zł

netto: 230,00 zł

Obecnie brak na stanie

Opis produktu
Załączniki

ISC-PDL1-W18G - Zaawansowana konstrukcja dualna czujki, która została zbudowana w oparciu o układy piroelektryczne i czujnik mikrofalowy. Trójogniskowy układ optyczny zapewnia bardzo dobre pokrycie w całym chronionym obszarze. Zasięg czujki to 18 x 25 m lub 8 x 10 m (ustawiane przełącznikiem).

Parametry techniczne:

Parametry techniczne:

Czujka dualna: TAK
Grade 2: TAK
Zasięg: 18 x 25 m
Dualna: TAK
Kąt pokrycia: 90°
Antymasking: TAK
Zalecana wysokość montażu: 2 - 3 m
Zasilanie: 9 - 28V DC
Wymiary: 127 x 69 x 58 mm
Gwarancja producenta: 36 miesięcy

Przetwarzanie sygnału

Stabilne i niezawodne działanie czujki

W czujce PDL1-W18G zastosowano specjalny algorytm, który analizuje sygnały z pięciu detektorów: dwóch piroelektrycznych, czujnika mikrofalowego (radar Dopplerowski), czujki temperatury w pomieszczeniu oraz czujki poziomu światła białego. Mikrokontroler w czujce podejmie decyzję o wystąpieniu alarmu dopiero wtedy, gdy przeprowadzi poprawną analizę sygnałów pochodzących z tych czujek.

Trójogniskowy układ optyczny

Soczewki dalekiego i krótkiego zasięgu

W tym rozwiązaniu zastosowano trzy soczewki, które zapewniają trzy różne długości ogniskowania. Są to soczewki dalekiego, średniego i krótkiego zasięgu. Taka konstrukcja umożliwiła zbudowanie 86 stref detekcji wykrywania, co daje 11 pełnych kurtyn detekcji.

Radar Dopplerowski

Automatycznie dostosowuje próg detekcji

Czujka mikrofalowa automatycznie dopasowuje własny próg detekcji w zależności od sygnału z detektora PIR.

Funkcja antymaskingu

Odporna na zasłonięcia

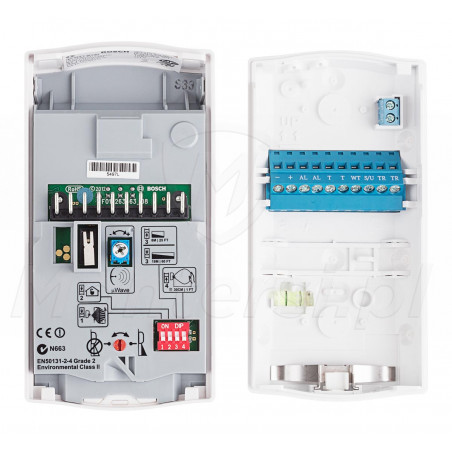

Czujka PDL1-W18G została wyposażona w mechanizm antymaskingu. Dostępna jest osobna para złącz w czujce (TR, TR). Złącza te są normalnie zwarte, natomiast w przypadku wykrycia zasłonięcia czujki przez tor mikrofalowy (odległość do około 30.5 cm), urządzenie wygeneruje sygnał maskowania (złącza TR,TR zostaną rozwarte).

Aktywna redukcja światła białego

Zwiększona odporność na fałszywe alarmy

Wbudowany w czujkę detektor poziomu światła białego mierzy natężenie tego światła, które jest skierowane na wprost czujki. Dane pochodzące z tego detektora są analizowane przez układ przetwarzający dane z wszystkich pięciu detektorów. Producent wskazuje, że ta analiza wpływa na eliminację fałszywych alarmów.

Dynamiczna kompensacja temperatury

Detekcja ruchu w szerokim zakresie temperatur

Czujka potrafi automatycznie dopasowywać czułość detektora PIR w taki sposób, aby wykrywanie intruza w ekstremalnych temperaturach wciąż pozostawało na wysokim poziomie.
