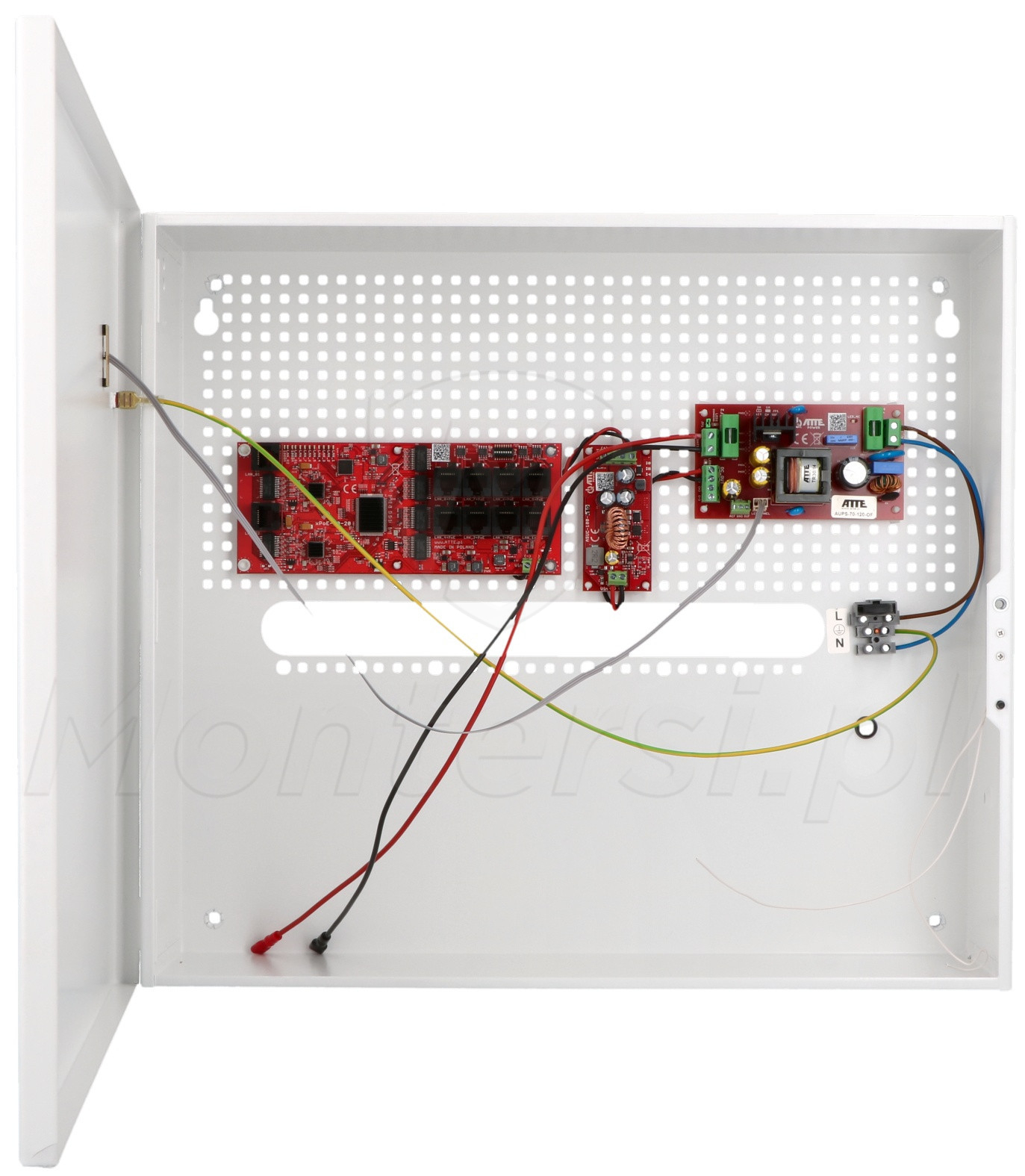

IPUPS-8-20-H - Zasilacz buforowy 8x PoE, 2x UPLINK, 72W, ATTE

Kod: 27770

Parametry techniczne:

Napięcie zasilania: 180 - 240 V AC
Napięcie wyjściowe: Zasilacz: 13.8 V / PoE: 48 V
Moc zasilacza (max): 72W
Ilość wejść: 8 x PoE 802.3af / 802.3at / PASSIVE
Sprawność: 90%
Dedykowany akumulator: 2x 12V / 18Ah
Prąd ładowania akumulatora: 1 / 2 A
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie termiczne: TAK
Wyjścia techniczne: 2x OC 50 mA
Hermetyczny: NIE
Klasa szczelności: IP20

Dużo

Czas realizacji:

24h

1 733,07 zł

netto: 1 409,00 zł

Darmowa dostawa

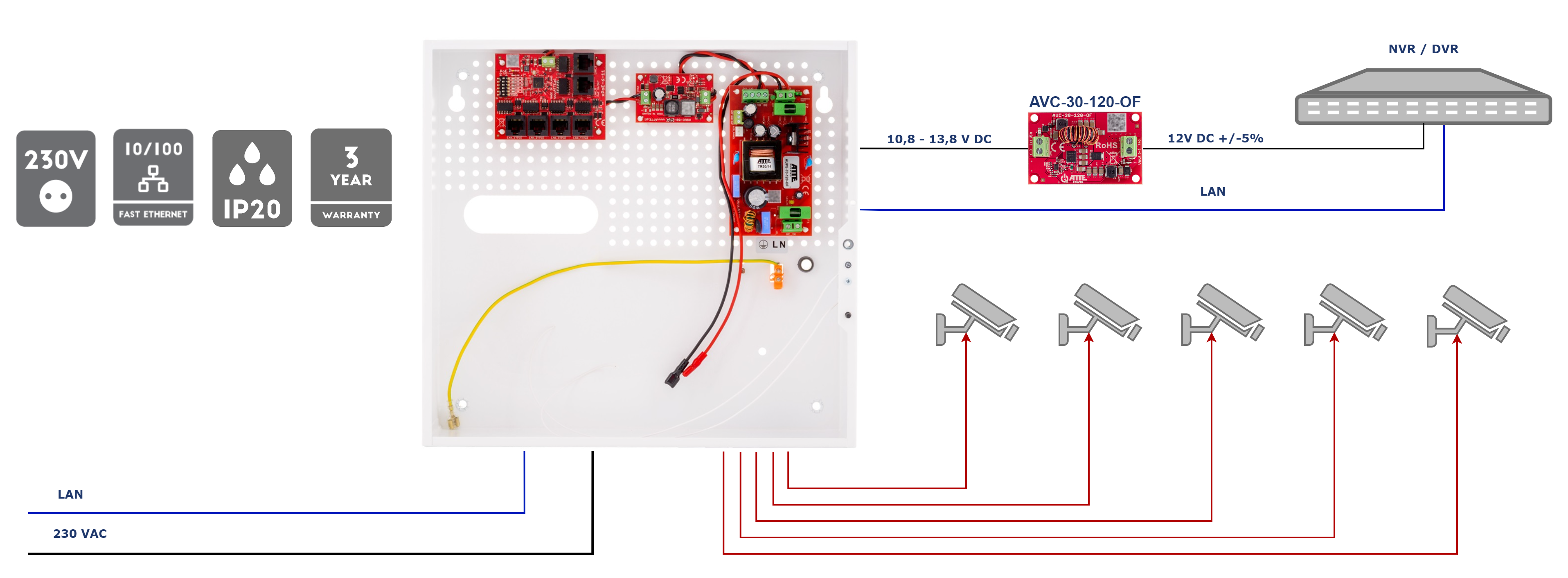

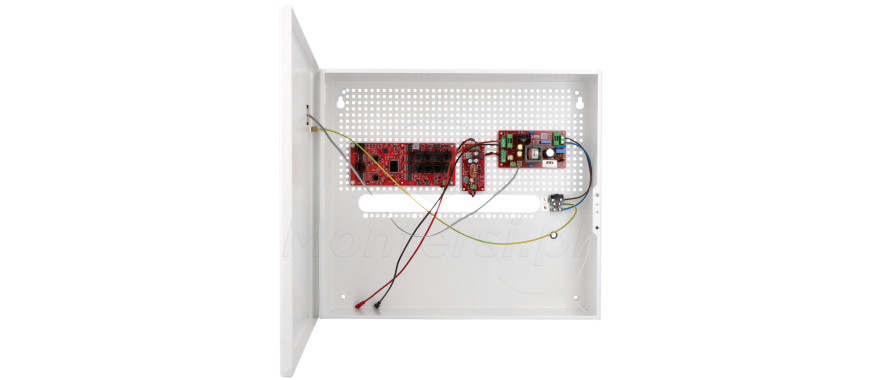

IPUPS-8-20-H - przykładowy montaż urządzeń

Opis produktu
Załączniki

IPUPS-8-20-H - Zastaw zasilania buforowego, dedykowany do realizacji zasilania systemu monitoringu, składającego się z 8 kamer IP PoE. Może on być również wykorzystany do realizacji zasilania innych urządzeń IP PoE 802.3af/at oraz PASSIVE. Niezawodny i uniwersalny, sprawdza się świetnie w miejscach takich jak np. domy, mieszkania, sklepy, pomieszczenia biurowe lub nieduże magazyny. Nieprzerwaną pracę zestawu zapewnia możliwość podpięcia dwóch akumulatorów o pojemności do 18Ah każdy.

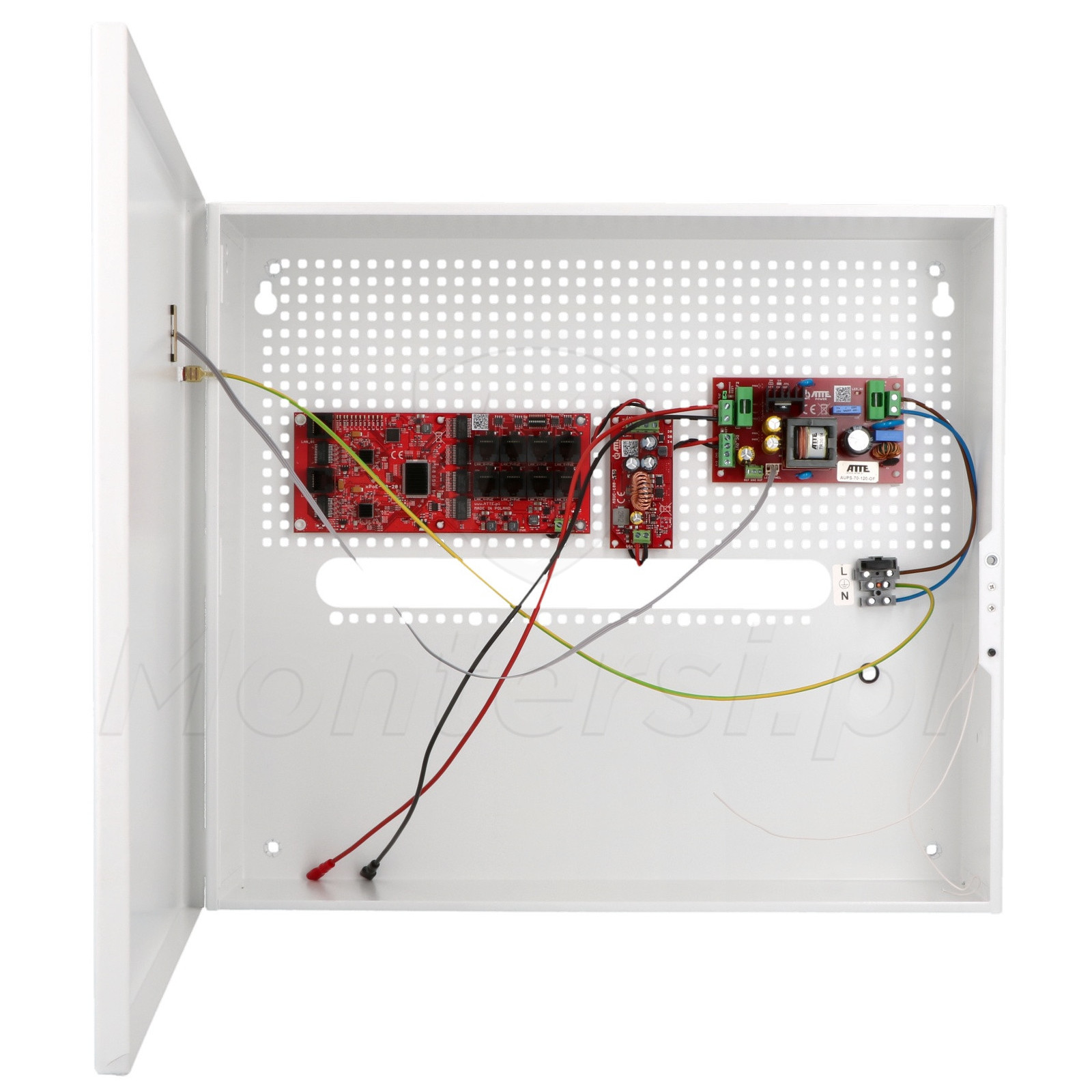

W skład zestawu wchodzą:

1 zasilacz buforowy AUPS-70-120-OF
1 przetwornica napięcia ASUC-100-480-OF
1 switch PoE xPoE-10-20-OF
1 natynkowa obudowa ABOX-H

Jako charakterystyczne cechy zestawu IPUPS-16-20-H możemy zaliczyć:

Możliwość zasilania i transmisji danych z kamer wysokiej rozdzielczości 4K Ultra HD
Wbudowane 8 portów PoE fast ethernet i 2 porty UPLINK gigabit ethernet
Elektroniczne zabezpieczenie każdego portu PoE
Wysoka sprawność zasilacza, na poziomie > 90%
Miejsce na 2 akumulatory 18 Ah i rejestrator NVR
Montaż natynkowy we wnętrzu pomieszczeń
Możliwość rozbudowy systemu zasilania przez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS

Uwagi:

Do zestawu nie zostały dołączone akumulatory.
Napięcie na wyjściu zasilacza 13.8 V ( podłączenie rejestratora po zastosowaniu przetwornicy AVC-30-120-OF )
Maksymalne wymiary rejestratora montowanego wewnątrz obudowy to 390 x 390 x 60 mm

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 180 - 240 V AC
Napięcie wyjściowe: Zasilacz: 13.8 V / PoE: 48 V
Moc zasilacza (max): 72W
Ilość wejść: 8 x PoE 802.3af / 802.3at / PASSIVE
Sprawność: 90%
Dedykowany akumulator: 2x 12V / 18Ah
Prąd ładowania akumulatora: 1 / 2 A
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie termiczne: TAK
Wyjścia techniczne: 2x OC 50 mA
Hermetyczny: NIE
Klasa szczelności: IP20
Wymiary: 400 x 450 x 140 mm
Waga: 4.4 kg
Gwarancja producenta: 24 miesiące

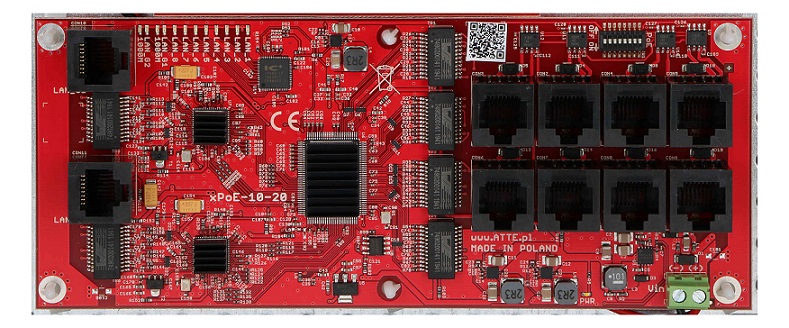

Switch xPOE-10-20-OF:

xPoE-10-20-OF - 10-portowy, niezarządzalny switch PoE, dedykowany do pracy w systemie monitoringu IP. Niezawodny, prosty w obsłudze i uniwersalny, umożliwia transmisję danych i zasilenie do 8 kamer IP PoE. Do elementów wyróżniających switcha można zaliczyć:

Wbudowane 8 portów PoE fast ethernet (10 / 100 Mb/s), dedykowanych do odbiorników PoE 802.3af / 802.3at / PASSIVE (max. 40 W na pojedynczym porcie)
Wbudowane 2 porty UPLINK gigabit ethernet (10 / 100 / 1000 Mb/s), umożliwiające podłączenie urządzeń zewnętrznych takich jak np. rejestrator NVR, router lub kolejny switch (dla zestawu zasilania IPUS-16-20-H dostępne są porty UPLINK)
Możliwość zasilania i transmisji danych z kamer wysokiej rozdzielczości 4K Ultra HD
Niezależne zabezpieczenie elektroniczne każdego kanału PoE
Możliwość wyłączenia zasilania na portach PoE
Optyczna sygnalizacja zasilania i transmisji danych
Konstrukcja typu Open Frame

Technologia PoE

Wygodny sposób zasilania kamer

Technologia Power over Ethernet umożliwia jednoczesną transmisję danych i zasilanie kamer PoE po tym samym przewodzie UTP. Ta prosta właściwość niesie ze sobą wiele zalet, do których można zaliczyć:

Poprawia elastyczność lokowania punktów dostępowych, które nie muszą znajdować się w pobliżu źródła zasilania
Zmniejsza ilość przewodów niezbędnych do prawidłowego montażu kamer, co może znacznie ułatwić i przyspieszyć proces montażu systemu monitoringu
Nie wymaga żadnej dodatkowej konfiguracji - po podłączeniu kamery PoE do switcha, ten automatycznie rozpocznie jej zasilanie

Bezpieczniki elektroniczne

Ochrona podłączonych kamer przed uszkodzeniem

Wszystkie porty PoE switcha xPoE-10-20-OF są zabezpieczone przy pomocy bezpieczników elektronicznych. Jeżeli natężenie prądu na dowolnym porcie przekroczy dopuszczalny poziom, gwałtownie zwiększają one swoją rezystancje. Uniemożliwiają w ten sposób dalszy wzrost natężenia prądu, przez co chronią podłączone kamery przed spaleniem. Zabezpieczenia elektroniczne zapewniają ciągłość pracy całego systemu w sytuacji zwarcia lub przeciążenia na pojedynczym kanale. Gdy awaria minie, switch automatycznie wraca do normalnego trybu pracy.

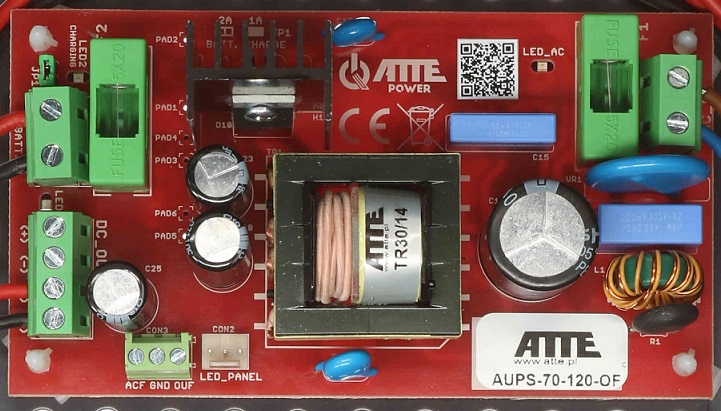

Zasilacz AUPS-70-120-OF:

AUPS-70-120-OF - Impulsowy zasilacz buforowy, dedykowany do realizacji zasilania kamer systemu CCTV (o łącznym poborze mocy 72 W). Cechuje się on stabilnymi parametrami pracy ciągłej, przez co sprawdza się on świetnie w systemach monitoringu, które wymagają bezprzerwowego zasilania. Do cech charakterystycznych zasilacza można zaliczyć:

Centralne buforowanie zasilania
Współpraca z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA
Duża sprawność przekraczająca 90% (niskie nagrzewanie wnętrza zasilacza)
Szeroki zakres napięcia wejściowego
Odporność na zakłócenia sieci i krótkie zaniki napięcia
Konstrukcja typu Open Frame

Zasilacz buforowy

Zasilanie kamer po awarii sieci elektrycznej

Cechą charakterystyczną zasilaczy buforowych jest możliwość współpracy z akumulatorami awaryjnymi. Akumulatory te podtrzymują pracę kamer w przypadku awarii zasilania 230 V AC. Zasilacz automatycznie przełącza się w tryb buforowy, po awarii sieci zasilania. Gdy awaria ustanie, zasilacz wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora. Do dodatkowych zalet zastosowanego obwodu akumulatora można zaliczyć:

Zabezpieczenie przed odwrotnym podłączeniem akumulatora (bezpiecznik topikowy 6.3 A)
Zabezpieczenie przed głębokim rozładowaniem akumulatora (odłączenie dla napięcia poniżej 10.2 V)
Możliwość wyboru prądu ładowania akumulatora przy pomocy zwory: 1 A / 2 A

Sprawność ponad 90%

Wysoka wydajność zasilacza

Dużą zaletą zasilacza AUPS-70-120-OF jest jego wysoka sprawność, przekraczająca 90%. Dzięki czemu, jedynie niewielka część energii jest wydzielana pod postacią ciepła. Co za tym idzie, zasilacz podczas pracy ciągłej nie nagrzewa się do wysokich temperatur i zachowuje stabilne parametry pracy ciągłej.

Wyjścia techniczne

Powiadomienie o ewentualnej awarii

Zasilacz posiada 2 wyjścia techniczne typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do sygnalizacji nieprawidłowego działania zasilacza:

OUF - brak napięcia +DC_OUT
ACF - brak napięcia AC

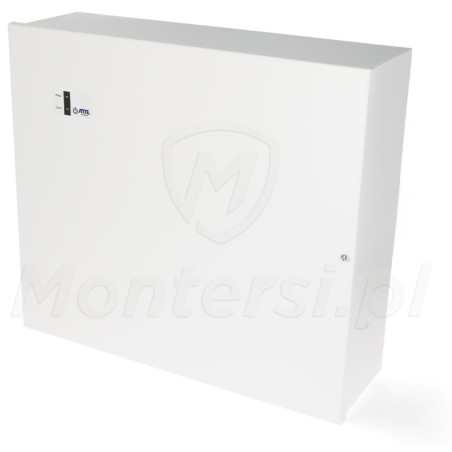

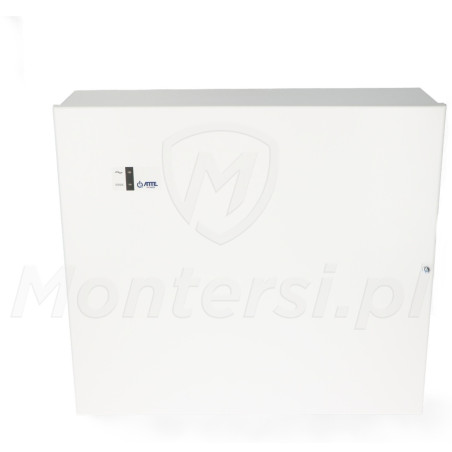

Obudowa ABOX-H:

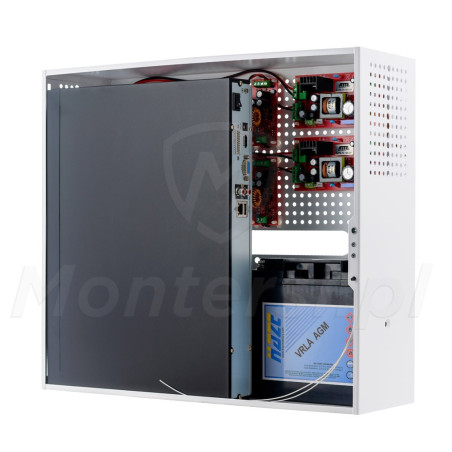

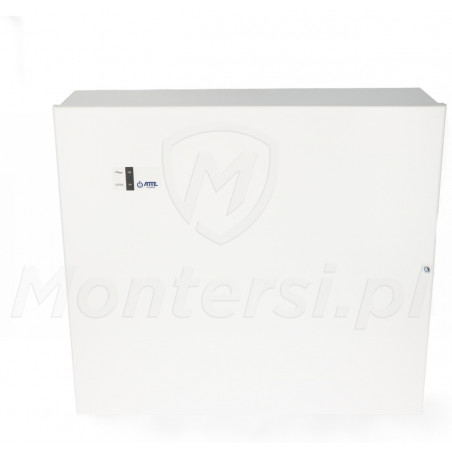

ABOX-H - Duża, wewnętrzna obudowa mogąca pomieścić rejestrator NVR i 2 akumulatory 18 Ah. Została wykonana z blachy stalowej, lakierowanej proszkowo na biały kolor w wykończeniu półmatowym. Produkcja obudowy z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i dokładność wykonania. Każda z obudów wyposażona została w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Modele dostępne w ofercie posiadają specjalne otworowanie w rastrze 10.8 m. Rozwiązanie to pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
