HPSB2512B - Zasilacz buforowy 13.8V/2A

Kod: 17350

Parametry techniczne:

Napięcie zasilania: 176 - 264 V AC
Napięcie wyjściowe: 13.8V DC
Prąd wyjściowy (max): 2 A
Ilość wyjść: 1
Dedykowany akumulator: SLA 7Ah / 12V
Prąd ładowania akumulatora: 0.5A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK

Wycofany

Czas realizacji:

253,38 zł

netto: 206,00 zł

Obecnie brak na stanie

Opis produktu
Załączniki

HPSB2512B - Impulsowy zasilacz buforowy do urządzeń 12V DC, o maksymalnym poborze prądu 2A (napięcie wyjściowe 13.8V DC). Zbudowany z wysokiej jakości modułu zasilacza impulsowego, cechuje się niezawodnością i stabilnymi parametrami pracy ciągłej. Do elementów wyróżniających zasilacza można zaliczyć:

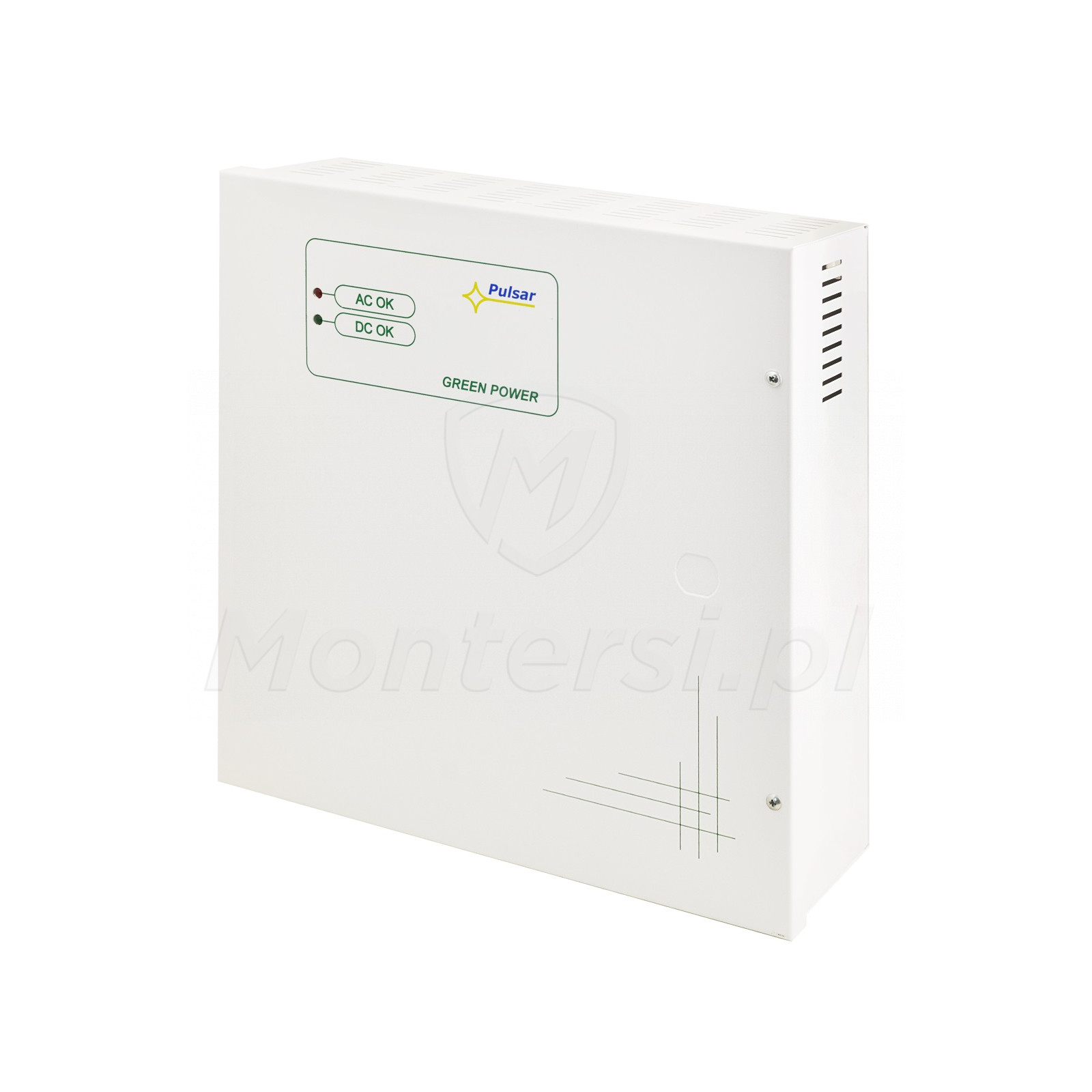

Natynkową obudowę, we wnętrzu której znajduje się miejsce na akumulator SLA 7Ah / 12V
Sprawność na poziomie około 74%
Możliwość współpracy z dodatkowymi modułami bezpiecznikowymi i stabilizatorami napięcia
Liczne zabezpieczenia chroniące zasilacz, akumulator i podłączone urządzenia
Zabezpieczenie antysabotażowe przed otwarciem obudowy - styk NC, max. 0.5A @ 50V DC
Szeroki zakres napięcia zasilania 176 - 264V AC

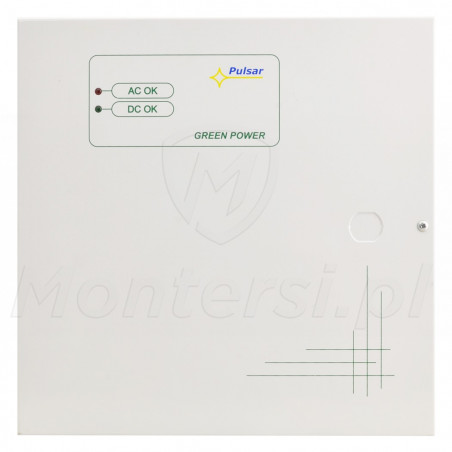

Optyczną sygnalizację pracy (LED) - zasilanie 230V AC i obecność napięcia DC na wyjściu

HPSB2512B jest zasilaczem uniwersalnym i może zostać użyty do realizacji zasilania praktycznie dowolnych urządzeń 12V DC (których obciążalność nie przekracza 2A). Sprawdza się świetnie jako zasilacz urządzeń systemu alarmowego lub kamer systemu monitoringu CCTV.

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 176 - 264 V AC
Napięcie wyjściowe: 13.8V DC
Prąd wyjściowy (max): 2 A
Ilość wyjść: 1
Dedykowany akumulator: SLA 7Ah / 12V
Prąd ładowania akumulatora: 0.5A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK
Zabezpieczenie antysabotażowe: TAK
Sygnalizacja pracy: Diody LED
Klasa środowiskowa: II
Temperatura pracy: -10...+40 °C
Wymiary: 250 x 250 x 80 mm
Gwarancja producenta: 24 miesiące od daty produkcji

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

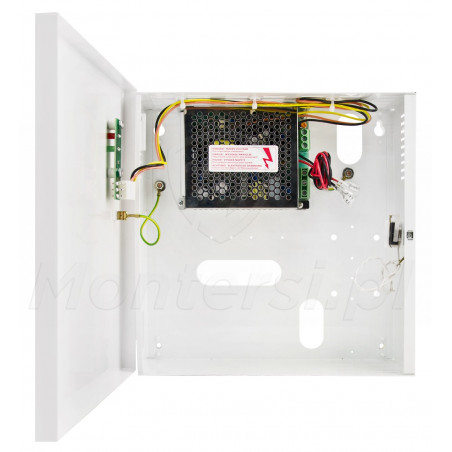

Zasilacz HPSB2512B umieszczono w natynkowej obudowie, we wnętrzu której znajduje się miejsce na standardowy akumulator SLA 7Ah / 12V (max. wymiary 160 x 90 x 75 mm). Po jego zastosowaniu zasilacz może pracować w trybie akumulatorowym, podtrzymującym pracę podłączonych urządzeń po awarii sieci 230V AC. Zasilacz przełącza się automatycznie i natychmiastowo w tryb awaryjny, a gdy awaria ustanie, wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora. Prąd ładowania akumulatora wynosi 0.5A.

Do dodatkowych zalet obwodu akumulatora można zaliczyć:

Kontrolę ładowania i konserwacji akumulatora
Zabezpieczenie przed nadmiernym rozładowaniem - odłączenie zacisku przy U < 9.5V
Zabezpieczenie przed zwarciem i odwrotnym podłączeniem - bezpiecznik polimerowy

Sprawność 74%

Stabilne parametry pracy ciągłej

Zasilacz HPSB2512B cechuje się dobrą wydajnością na poziomie około 74%. Przy transformacji napięcia 230V AC na napięcie 12V DC jedynie niewielka część energii jest uwalniania pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do bardzo wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Modułowość

Możliwość zasilania więcej niż jednego urządzenia

Dodatkową zaletą modelu jest możliwość współpracy z dodatkowymi modułami bezpiecznikowymi i stabilizatorami napięcia. Po ich zastosowaniu do zasilacza można podłączyć większą liczbę urządzeń.

Przykładowe konfiguracje:

HPSB2512B + LB2 - obsługa 2 urządzeń 13.8V DC (2x 1A)
HPSB2512B + LB4 - obsługa 4 urządzeń 13.8V DC (4x 0.5A)
HPSB2512B + RN250 - obsługa 1 urządzenia 12V DC (1x 2A)
HPSB2512B + RN250 + LB2 - obsługa 2 urządzeń 12V DC (2x 1A)
HPSB2512B + RN250 + LB4 - obsługa 2 urządzeń 12V DC (4x 0.5A)

Zastosowane zabezpieczenia:

Przeciwzwarciowe (SCP) - elektroniczne, automatyczny powrót
Przeciążeniowe (OLP) - 105 - 150% mocy zasilacza, automatyczny powrót
Nadnapięciowe (OVP) - U > 16V
Przepięciowe - warystory
