HOPPBDKCE - Zestaw do bramy skrzydłowej 2.4m/250kg

Kod: 28286

Parametry techniczne:

  • Intensywność pracy: 35 cykli / godzine
  • Na słupki: Murowane
  • Maksymalny ciężar skrzydła: 250 kg
  • Prędkość obrotowa: 1.68 obr/min
  • Moment obrotowy: 250 Nm
  • Obudowa: IP54
  • Temperatura pracy: -20...+50 °C
  • Zasilanie centrali: 230 V
  • Zasilanie siłownika: 24 V
  • Pobierana moc: 280 W + 100 W
  • Pobierany prąd: 1.3 A + 4 A
  • Gwarancja producenta: 36 miesięcy
Dużo
Czas realizacji:
24h
3 936,00 zł
netto: 3 200,00 zł
  • Darmowa dostawa

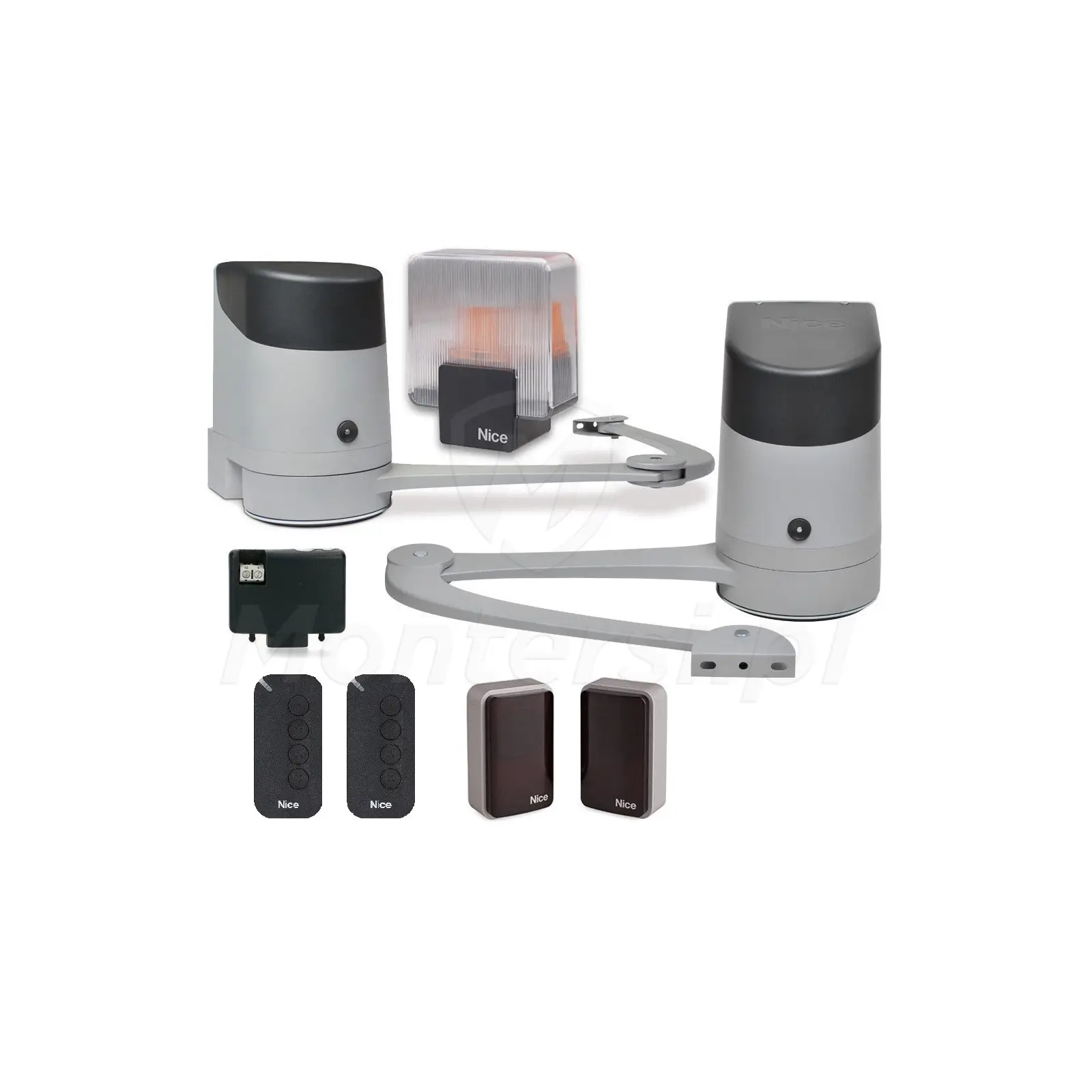

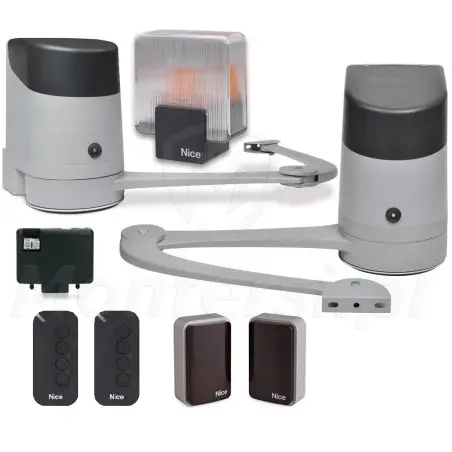

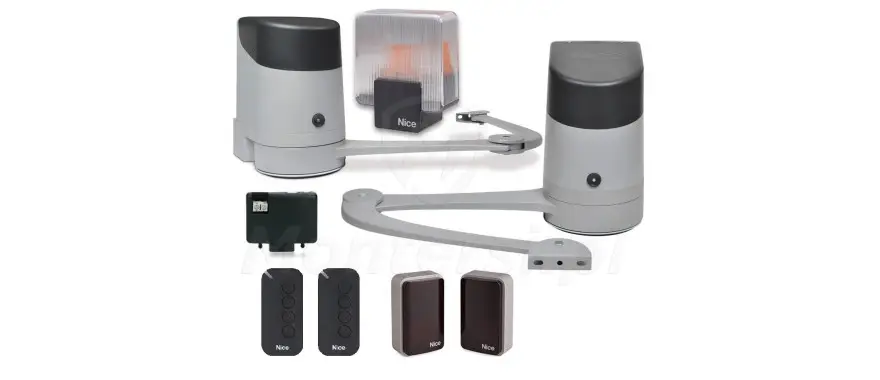

Zestaw automatyki HOPPBDKCE
  • Zestaw automatyki HOPPBDKCE

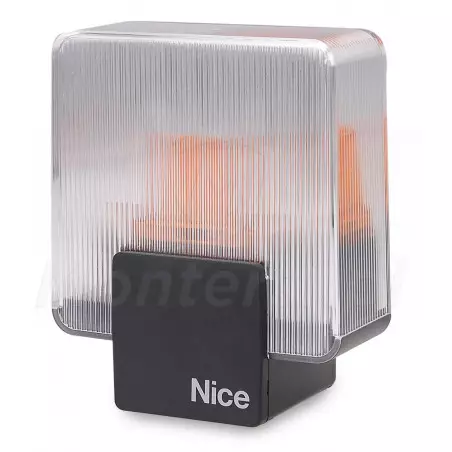

  • Lampa sygnalizacyjna ELDC
  • Pilot ON2E i radioodbiornik OXIBD

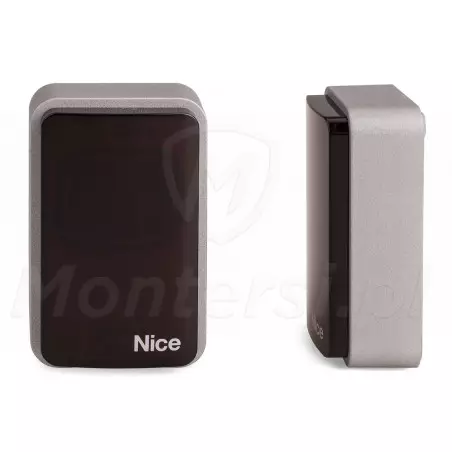

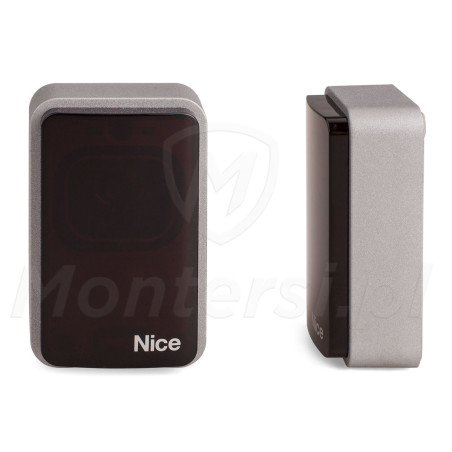

  • Fotokomórki EPMB

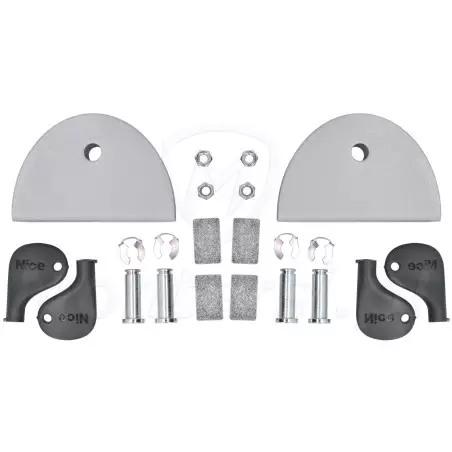

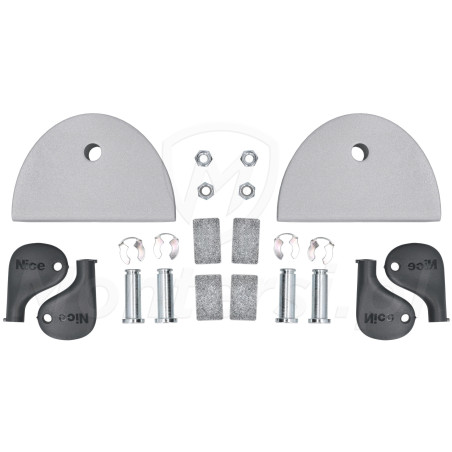

  • Akcesoria montażowe zestawu

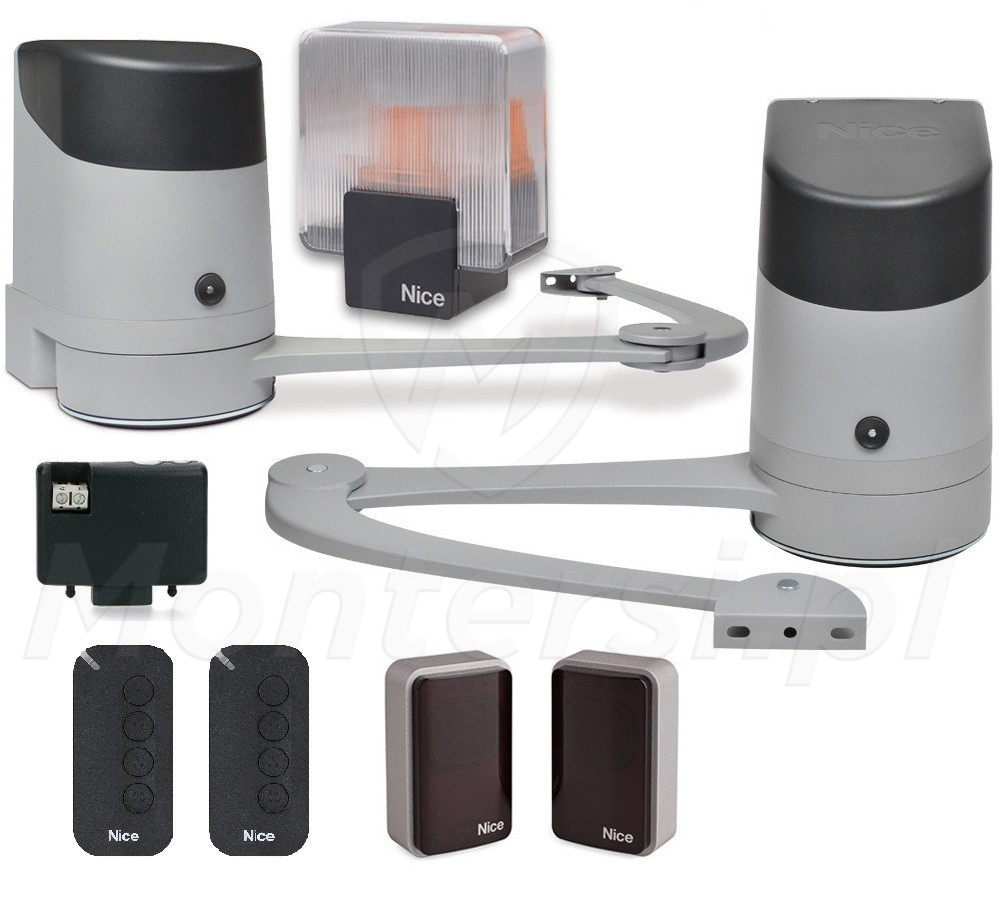

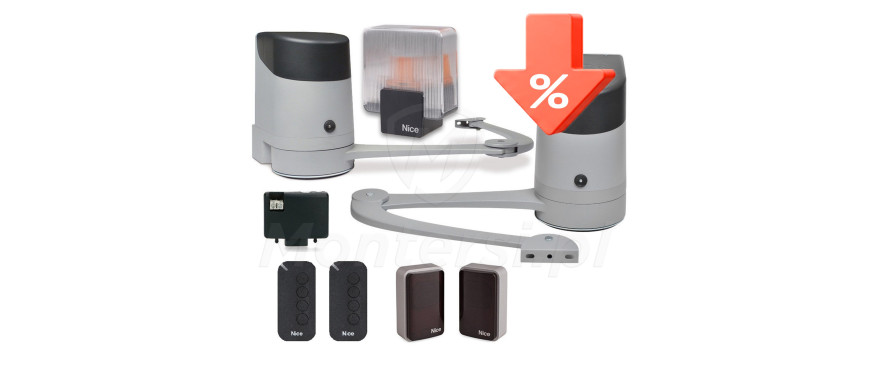

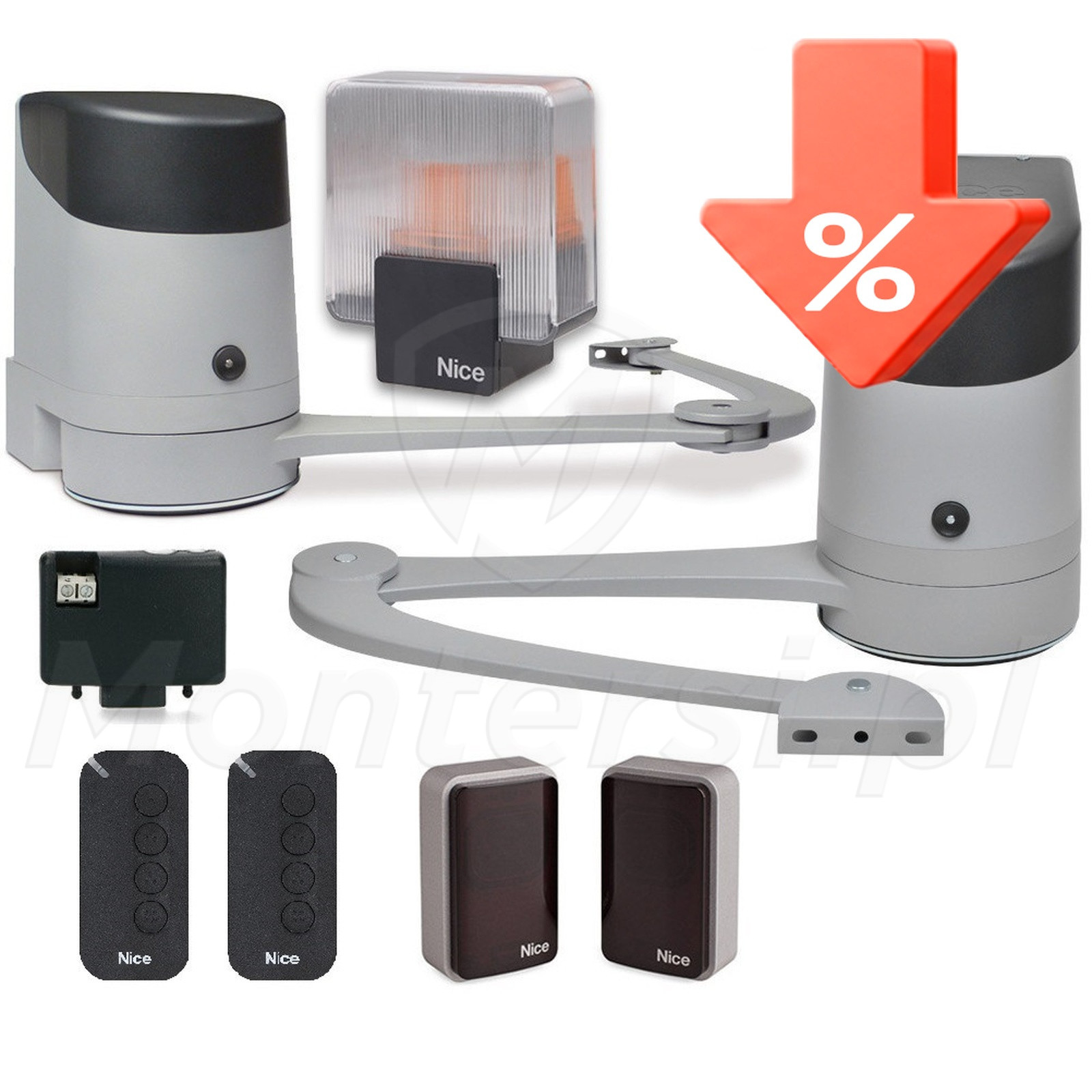

HOPPBDKCE - Zestaw siłowników z ramieniem łamany, dedykowany do bram skrzydłowych o długości skrzydła do 2.4 m i wadze do 250 kg. Prosty w obsłudze, niezawodny i bezpieczny, sprawdza się świetnie w domowych systemach automatyki wjazdu. W skład zestawu HOPPBDKCE wchodzą:

  • Siłownik HO7124 z centralą sterującą BLUEBUS POA3R10
  • Siłownik HO7224
  • Radioodbiornik OXIBD
  • 2 piloty ON2E
  • Fotokomórki EPMB
  • Lampa sygnalizacyjna ELDC

Parametry techniczne:

Parametry techniczne:

  • Intensywność pracy: 35 cykli / godzine
  • Na słupki: Murowane
  • Maksymalny ciężar skrzydła: 250 kg
  • Prędkość obrotowa: 1.68 obr/min
  • Moment obrotowy: 250 Nm
  • Obudowa: IP54
  • Temperatura pracy: -20...+50 °C
  • Zasilanie centrali: 230 V
  • Zasilanie siłownika: 24 V
  • Pobierana moc: 280 W + 100 W
  • Pobierany prąd: 1.3 A + 4 A
  • Gwarancja producenta: 36 miesięcy

Siłownik HK7124 / HO7224

HO7124 / HO7224 - Siłownik elektromechaniczny 24 V z ramieniem łamanym, dedykowany do bram skrzydłowych o długości do 2.4 m i wadze do 250 kg. Do elementów wyróżniających siłowników HOPP można zaliczyć:

  • Wbudowana centrala sterująca BLUEBUS POA3R10 (model HK7124)
  • Możliwość montażu na szerokich słupkach (nawet do 25 cm głębokości osadzenia zawiasu)
  • Ograniczniki otwarcia i zamknięcia, z prostą możliwością regulacji
  • Uchwyty przykręcane do słupka i skrzydła bramy - brak konieczności spawania
  • Zasilanie napięciem 24 V (możliwość pracy intensywnej)
  • Duży moment obrotowy 250 Nm i aluminiowe ramię
  • Wygodne wysprzęglanie przy pomocy kluczyka
  • Szczelna obudowa zewnętrzna IP54

Silnik 24 V

Możliwość pracy intensywnej

Dużą zaletą napędów HO7124 i HO7224 jest zasilanie silników napięciem 24 V. Dzięki czemu nie nagrzewają się one do bardzo wysokich temperatur i siłowniki mogą pracować intensywnie, bez ryzyka uszkodzenia. W normalnych warunkach pracy, siłowniki mogą wykonać 35 cykli otwarcia i zamknięcia na godzinę.

Siłownik samohamowny

Blokada bramy po otwarciu i zamknięciu

Po zakończeniu ruchu bramy, siłownik automatycznie ją blokuje, co uniemożliwia jej przemieszczenie się. Dzięki tej właściwości, użytkownik nie musi dodatkowo blokować bramy przy pomocy zamka lub rygla, co podnosi komfort i bezpieczeństwo użytkowania. Siłownik posiada również wygodne wysprzęglanie przy pomocy kluczyka. Dzięki czemu odblokowanie bramy, w przypadku np. braku zasilania jest wyjątkowo proste.

Obudowa IP54

Odporna na wpływ czynników pogodowych

Siłownik umieszczono w niewielkim korpusie z aluminiową podstawą, który zapewnia praktycznie całkowitą odporność na wpływ czynników pogodowych. Dzięki szczelnej obudowie siłownik może pracować bezawaryjnie na zewnątrz, w dowolnych warunkach pogodowych. Siłownik w klasie szczelności IP54 radzi sobie świetnie w dowolnej porze roku, w klimacie umiarkowanym.

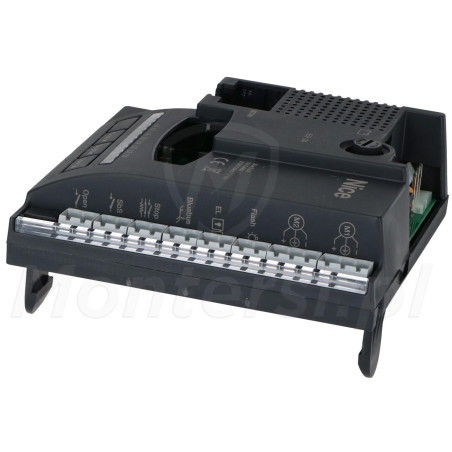

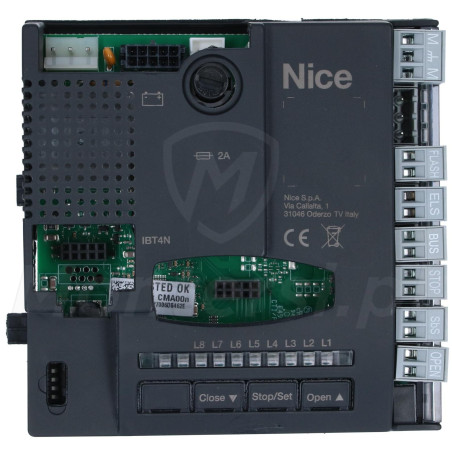

Centrala sterująca POA3R10:

POA3R10 - Centrala sterująca BLUEBUS, dedykowana do obsługi 2 siłowników 24 V. Do elementów wyróżniających centrali można zaliczyć:

  • Możliwość konfiguracji przy pomocy programatora O-VIEW
  • Możliwość regulacji trybu pracy, czasu otwierania, itp.
  • Obsługa funkcji furtki (częściowe otwarcie bramy lub jednego skrzydła)
  • Obsługa funkcji autodiagnostyki usterki
  • Obsługa funkcji autoprogramowania
  • System amperometryki zapewniający bezpieczną pracę
  • Tryb stand-by - zmniejsza zmniejsza zużycie energii gdy siłownik nie pracuje
  • Współpraca z akumulatorem PS124
  • Złącze radiowe: SM / OXIBD

Centrala BLUEBUS

Łatwa instalacja urządzeń dodatkowych

Wykonana w technologii BLUEBUS centrala sterująca, wykorzystuje 2-żyłową magistralę komunikacyjną. Wszystkie urządzenia peryferyjne takie jak np. fotokomórki lub lampa sygnalizacyjna, są podłączane do jednej magistrali. Wykorzystanie pojedynczej magistrali do podłączenia urządzeń może znacznie ułatwiać i przyspieszyć montaż elementów dodatkowych. Dodatkowo, w przypadku rozbudowanych systemów, pojedyncza magistrala komunikacyjna znacznie uprasza architekturę.

Autoprogramowanie

Ułatwiony montaż siłowników

Dużą zaleta centrali, która znacznie ułatwia montaż zestawu, jest funkcja autoprogramowania. Central zapamiętuje położenie krańcowe bramy, przez co "wie" kiedy zakończyć prace siłowników podczas otwierania i zamykania.

Amperometryka i płynny manewr

Skuteczne wykrywanie przeszkody oraz cicha praca bramy

System amperometryki umożliwia wykrycie przeszkody na którą natrafia brama podczas wykonywania manewru. Dzięki czemu minimalizowane jest ryzyko uszkodzenia zarówno bramy, jak i obiektu znajdującego się na drodze jej ruchu.

Centrala obsługuje również funkcję płynnego startu i zwolnienia przy rozpoczynaniu i kończeniu ruchu bramy. Stopniowe przyspieszanie i hamowanie sprawia, że ruch bramy jest płynny (brak szarpania) i nie powoduje on dużo hałasu.

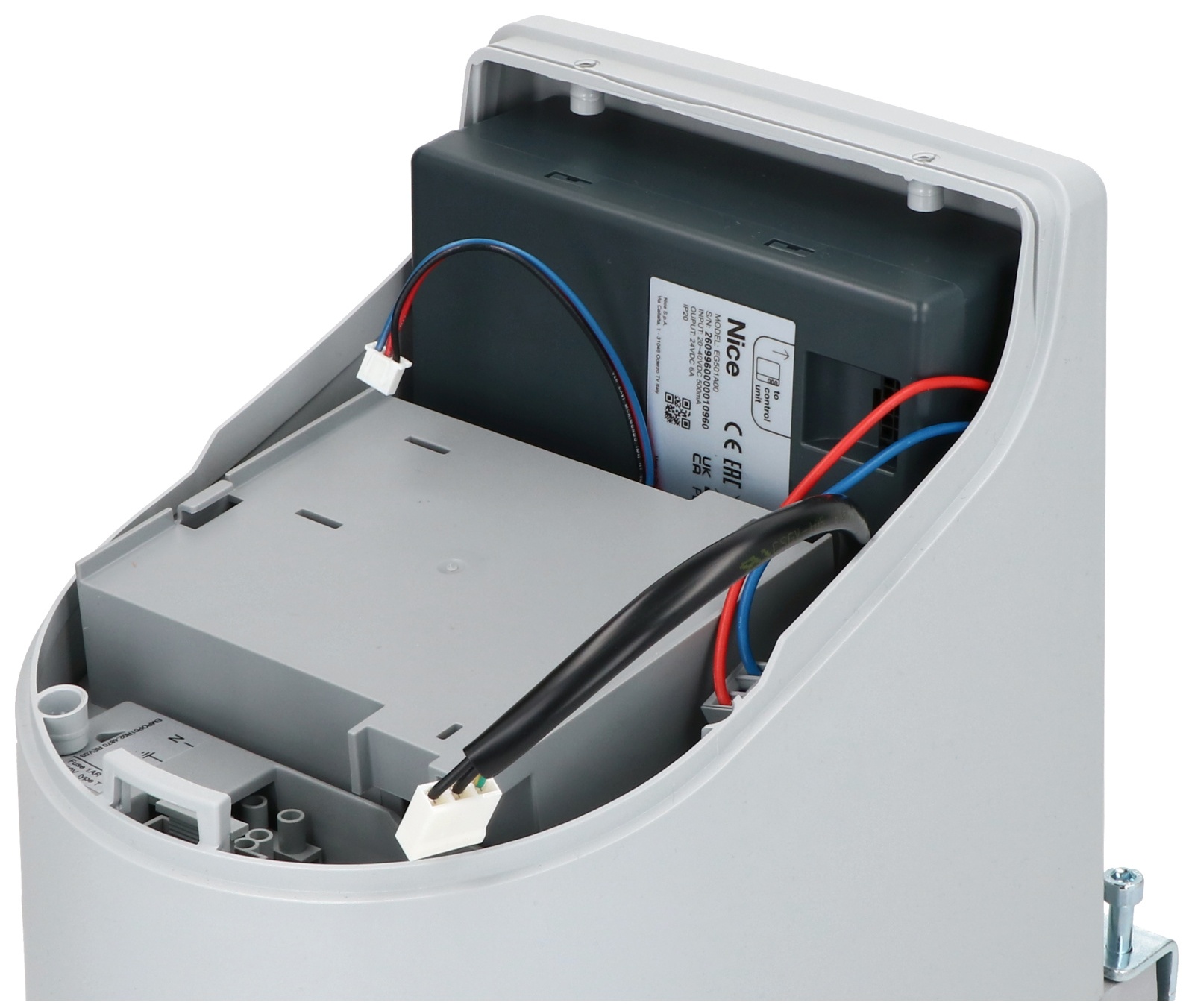

Współpraca z akumulatorem PS124

Praca w przypadku braku napięcia 230 V

Dodatkową zaletą centrali POA3R10 jest możliwość współpracy z akumulatorem awaryjnym PS124. Po jego zastosowaniu zestaw siłowników może wykonać kilka cykli otwarcia i zamknięcia, w przypadku awarii napięcia sieciowego 230 V AC.
