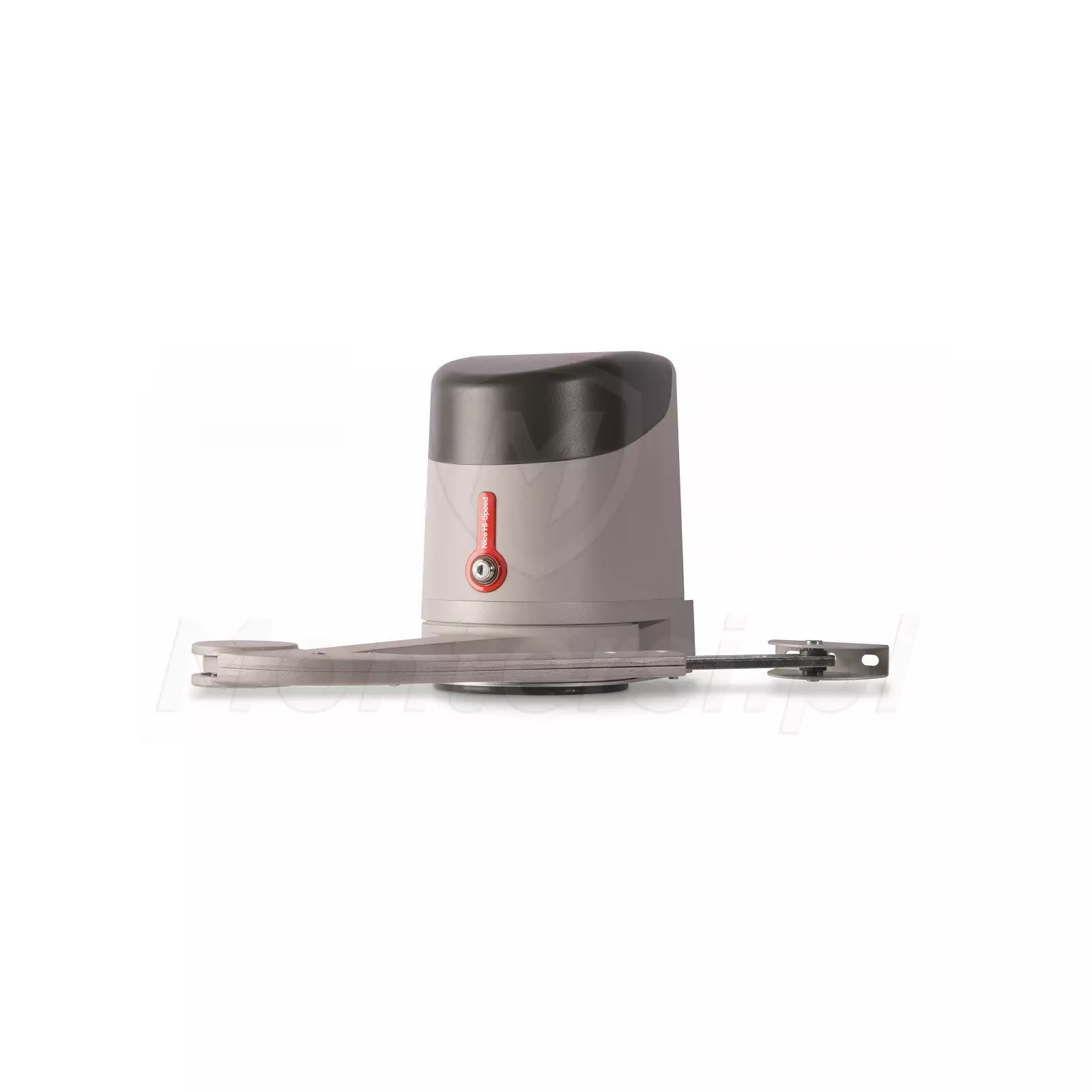

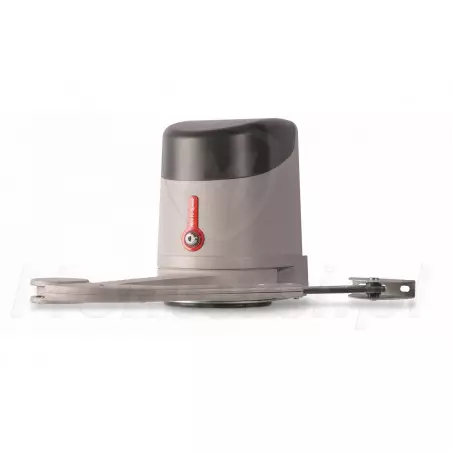

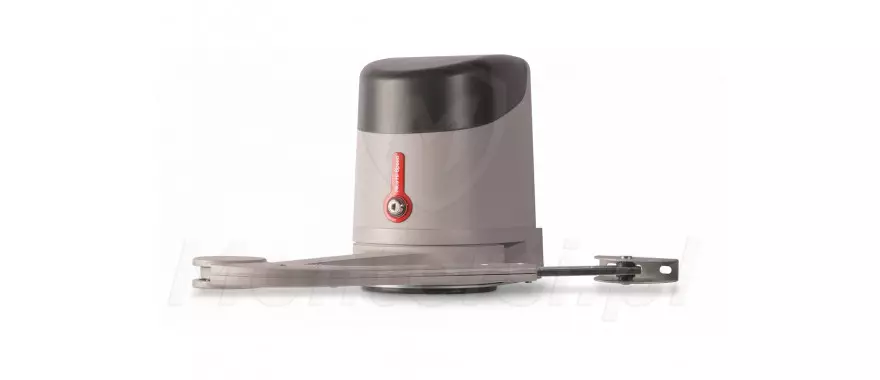

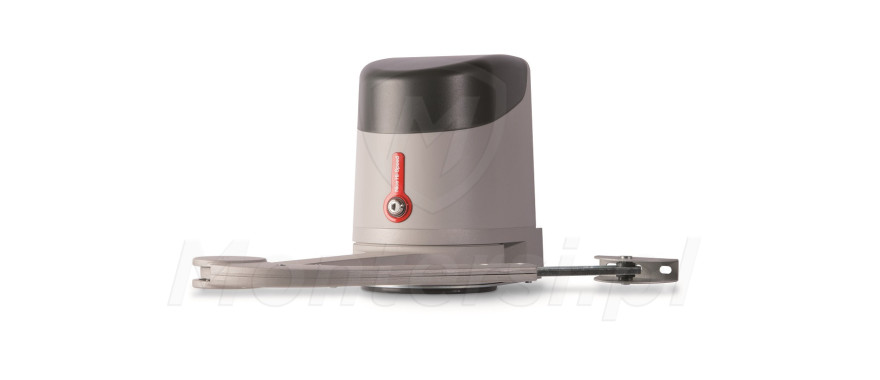

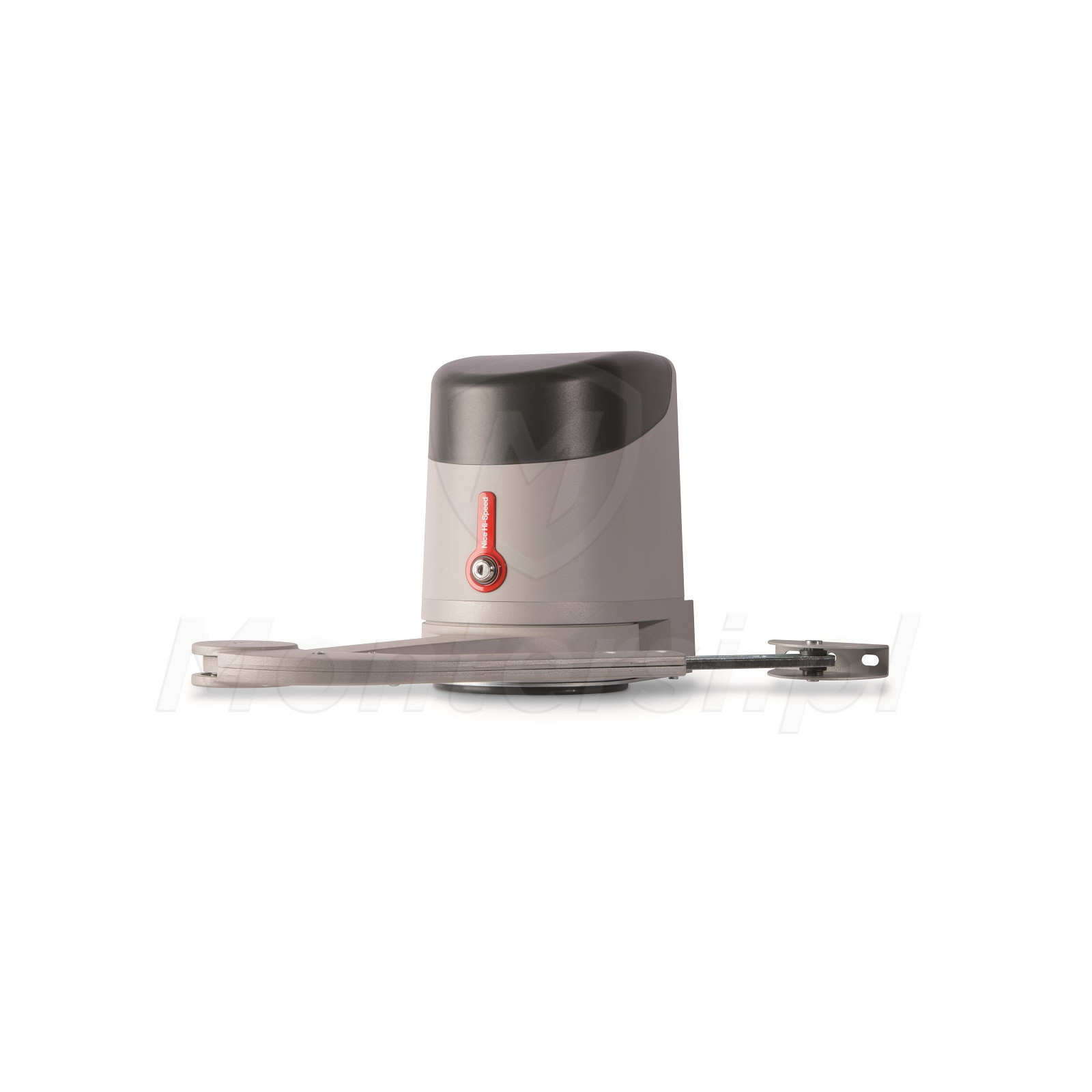

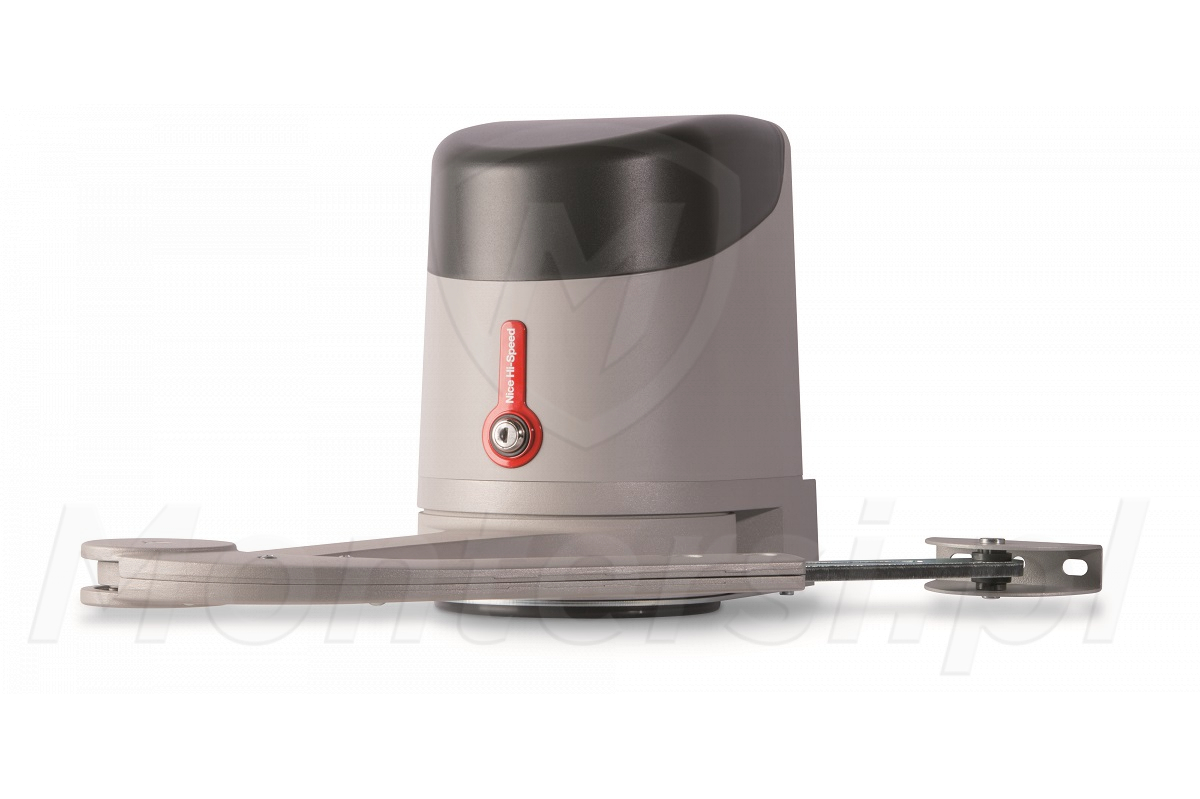

HK7024HS - Siłownik do bramy skrzydłowej 3m/270kg, HS, HKA1

Kod: 15695

Parametry techniczne:

  • Intensywność pracy: 40 cykli/h
  • Na słupki: Szerokie
  • Maksymalny ciężar skrzydła: 270 kg
  • Moment obrotowy: 500 Nm
  • Prędkość: 2 obr/min
  • Obudowa: IP54
  • Temperatura pracy: -20...+50 °C
  • Zasilanie centrali: 230 V
  • Zasilanie siłownika: 24 V
  • Pobierana moc: 300 W
  • Wymiary: 290 x 210 x 320 mm
  • Waga: 10.5 kg
  • Gwarancja producenta: 36 miesięcy
Mało
Czas realizacji:
24h
3 591,60 zł
netto: 2 920,00 zł
  • Darmowa dostawa
Siłownik do bram skrzydłowych HK7024HS
  • Siłownik do bram skrzydłowych HK7024HS

Siłownik do bramy skrzydłowej z ramieniem łamanym i centralą sterującą HKA1 (BLUEBUS). Zaliczany do serii siłowników HS (Hi Speed), może pracować intensywnie i cechuje się bardzo szybkim działaniem. Jest w stanie wykonać pełny manewr otwarcia w czasie jedynie 10 sekund.

HK7024HS może być wykorzystany do sterowania bramą o maksymalnej długości skrzydła 3 m i ciężarze 270 kg. Ze względu na wysoką funkcjonalność i zachowanie wysokich standardów bezpieczeństwa, polecamy go do domów prywatnych.

Idealny do intensywnej pracy i szybkiego działania

Parametry techniczne:

Parametry techniczne:

  • Intensywność pracy: 40 cykli/h
  • Na słupki: Szerokie
  • Maksymalny ciężar skrzydła: 270 kg
  • Moment obrotowy: 500 Nm
  • Prędkość: 2 obr/min
  • Obudowa: IP54
  • Temperatura pracy: -20...+50 °C
  • Zasilanie centrali: 230 V
  • Zasilanie siłownika: 24 V
  • Pobierana moc: 300 W
  • Wymiary: 290 x 210 x 320 mm
  • Waga: 10.5 kg
  • Gwarancja producenta: 36 miesięcy

Siłownik HK7024HS:

Silnik 24 V

Możliwość intensywnej pracy

Silniki zasilane napięciem 24 V nie nagrzewają się do bardzo wysokich temperatur. Dzięki czemu mogą one pracować bardzo intensywnie. W normalnych warunkach pracy model HK7024HS może wykonać aż 40 cykli na godzinę, bez ryzyka awarii.

Samohamowny

Blokada bramy po otwarciu i zamknięciu

Po zakończeniu ruchu siłownik automatycznie blokuje bramę, co uniemożliwia jej przemieszczanie się. Dzięki tej właściwości nie musimy dodatkowo zamykać bramy przy pomocy zamka lub rygla. Aby odblokować bramę konieczne jest jej wysprzęglenie, przy pomocy odpowiedniego kluczyka (znajduje się w komplecie).

Mechanizm wysprzęglania stanowi dodatkowe zabezpieczenie użyteczności bramy. Z łatwością możemy wyobrazić sobie sytuacje w której brakuje prądu - bez systemu wysprzeglania nie moglibyśmy wcale otworzyć bramy.

3-stopniowa przekładnia

Wysoki moment obrotowy 500 Nm

Sprawdzona konstrukcja napędu, z 3-stopniową przekładnią zapewnia bardzo wysoki moment obrotowy 500 Nm.

Stopnie przekładni:

  • Przekładnia ślimakowa
  • Para kół zębatych z zębami prostymi
  • Przekładnia satelitarna na wyjściu napędu

Aluminiowa obudowa

Odporna na wpływ czynników pogodowych

Wykonana z aluminiowych pokryw obudowa zapewnia odporność na wpływ negatywnych czynników atmosferycznych. Siłownik może bezawaryjnie pracować w każdej pogodzie - kiedy pada deszcz, śnieg lub grad oraz w skrajnie niskich i wysokich temperaturach. HK7024HS sprawdza się świetnie w polskiej strefie klimatycznej.

Dodatkowe cechy napędu:

  • Możliwość regulacji długości ramion, dzięki czemu możemy zamontować go w ograniczonej przestrzeni. Przykładowo przy bramie umieszczonej w ciasnym narożniku
  • Możliwość swobodnej regulacji położenia ograniczników krańcowych
  • Możliwość montażu bez konieczności spawania. Posiada uchwyty umożliwiające przykręcenie do słupka i skrzydła bramy

Centrala sterująca HKA1:

Technologia BLUEBUS

Łatwa instalacja urządzeń dodatkowych

Wykonana w technologii BLUEBUS centrala sterująca, wykorzystuje 2-żyłową magistralę komunikacyjną. Wszystkie urządzenia peryferyjne takie jak fotokomórki, lampa sygnalizacyjna, itp. są podłączane do jednej magistrali. Dzięki czemu ich prawidłowy montaż nie powinien sprawić większych problemów. Warto dodać, że w technologii BLUEBUS podłączone urządzenia mogą być zasilane bezpośrednio z centrali.

Amperometryka

Skuteczne wykrywanie przeszkody

System amperometryki umożliwia wykrycie przeszkody na którą natrafia brama podczas wykonywania manewru. Zatrzymuje i zmienia kierunek ruchu, co zapewnia jej bezpieczną pracę. Z łatwością możemy wyobrazić sobie sytuacje w której przez pomyłkę zaczęliśmy zamykać bramę, a jej świetle zostawiliśmy samochód. Bez systemu amperometryki mogło by dojść do poważnych uszkodzeń

Autoprogramowanie

Ułatwiony montaż siłowników

Dużą zaleta centrali, która znacznie ułatwia montaż zestawu, jest funkcja autoprogramowania. Central zapamiętuje położenie krańcowe bramy, przez co "wie" kiedy zakończyć prace siłowników podczas otwierania i zamykania.

Współpraca z akumulatorem awaryjnym

Praca w przypadku braku napięcia 230 V

Do centrali możemy podłączyć akumulator awaryjny PS124, zasilający centralę i siłowniki. Dzięki niemu możliwe jest wykonanie kilku cykli otwarcia i zamknięcia, gdy zabraknie napięcia sieciowego.

Dodatkowe cechy centrali HKA1:

  • Płynny start i zamykanie - Napęd zwalnia przy rozpoczęci i zakończeniu manewru, dzięki czemu jego praca jest cicha
  • Automatyczne zamykanie - Po pewnym czasie bezczynności, brama samodzielnie się zamknie
  • Fototest - Przed każdym otwarciem i zamknięciem bramy, centrala sprawdza poprawność działania podłączonych fotokomórek
  • Autodiagnoza - Centrala po rozpoznaniu awarii sygnalizuje ją przy pomocy lampy. Sposób świecenia informuje o rodzaju usterki
  • Funkcja furtki - Minimalnie otwiera bramę, umożliwiając nam swobodne wejście
  • Możliwość współpracy z systemami OPERA i SOLEMYO
  • Możliwość konfiguracji przy pomocy programatora O-View
