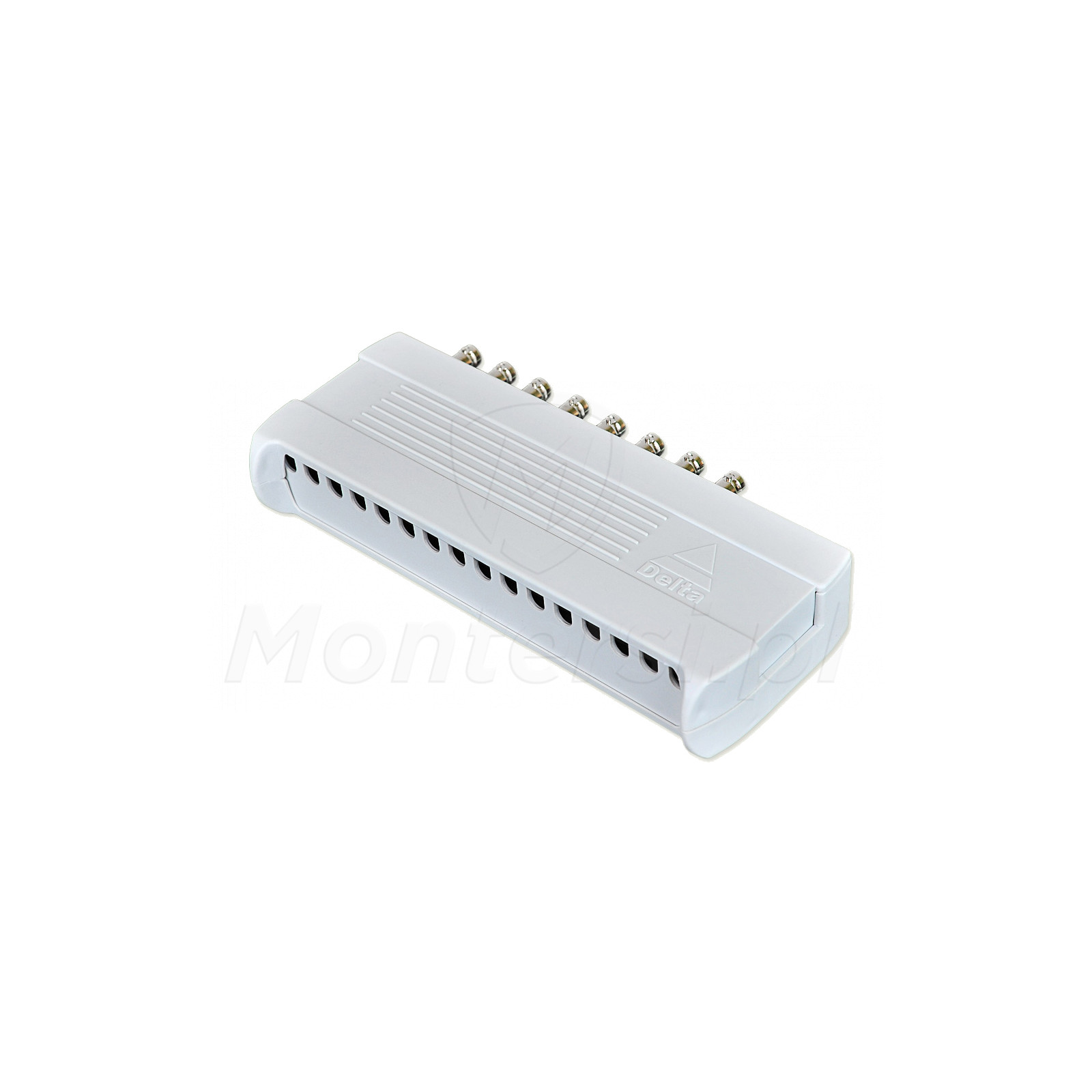

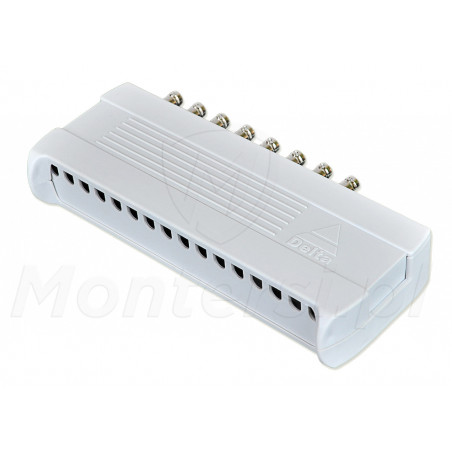

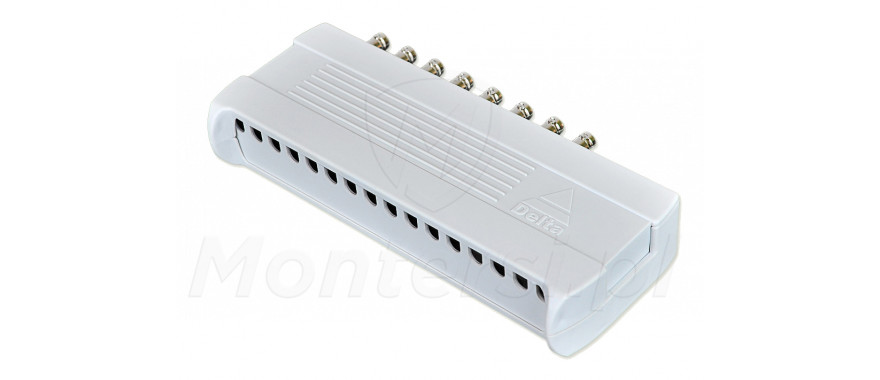

G-8 - Gniazdo systemu CCTV

Kod: 03317

Parametry techniczne:

Napięcie wyjściowe: 0 - 24V DC
Ilość wejść zasilania: 2
Ilość wyjść zasilania: 8
Obciążalność pojedyńczego wyjścia: 1000 mA
Bezpieczniki: Topikowe
Sygnalizacja optyczna: TAK
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Temperatura pracy: -50...+55 °C
Wymiary: 213 x 36 x 93 mm
Waga: 0.29 kg
Gwarancja producenta: 24 miesiące

Na zamówienie

Czas realizacji:

48h

105,25 zł

netto: 85,57 zł

Opis produktu
Załączniki

Bierny organizer przewodów wideo i rozgałęźnik zasilania, stosowany w systemach monitoringu analogowego. Umożliwia zasilenie do 8 kamer CCTV, z zasilacza dużej mocy. G-8 jest polecany do stosowania w rozbudowanych systemach monitoringu, w celu usystematyzowania połączeń kablowych.

Parametry techniczne:

Parametry techniczne:

Napięcie wyjściowe: 0 - 24V DC
Ilość wejść zasilania: 2
Ilość wyjść zasilania: 8
Obciążalność pojedyńczego wyjścia: 1000 mA
Bezpieczniki: Topikowe
Sygnalizacja optyczna: TAK
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Temperatura pracy: -50...+55 °C
Wymiary: 213 x 36 x 93 mm
Waga: 0.29 kg
Gwarancja producenta: 24 miesiące

G-8 - Gniazdo systemu CCTV, służące do organizacji przewodów wideo i zasilania w systemach CCTV. Jest urządzeniem biernym, posiada 8 wejść/wyjść wideo i 8 wyjść zasilania. G8 Może być stosowane we wszystkich systemach monitoringu analogowego.

Wejścia/wyjścia wideo

Organizacja okablowania systemu CCTV

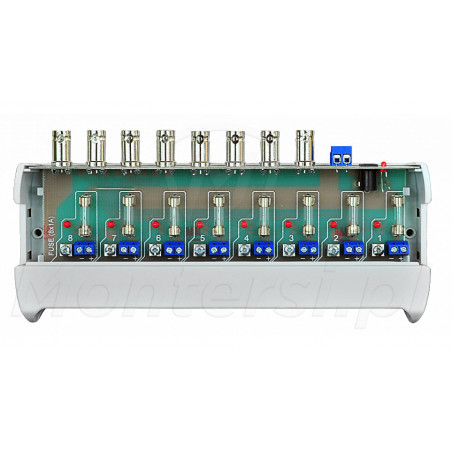

Listwa jest wyposażona w 8 wyjść BNC i 8 wejść zaciskowych na kable typu YAP (koncentryk + zasilanie), służących do:

Wyjścia BNC - Podłączenie przewodów wideo do rejestratora
Wejścia zaciskowe YAP - Doprowadzenie sygnału wideo z kamer i ich zasilenie (z zasilacza dużej mocy)

Rozdzielacz napięcia

Zasilaj kamery z jednego zasilacza dużej mocy

Gniazdo G-8 jest wyposażone w 2, połączone ze sobą, wejścia zasilania (DC 2.1/5.5 + zaciski kablowe) - Nie ma znaczenia do którego gniazda podepniemy zasilacz, urządzenie będzie zawsze działać poprawnie. Napięcie z zasilacza jest rozdzielane na poszczególne wyjścia, służące do bezpośredniego zasilania kamer analogowych. Każda kamera jest zabezpieczona bezpiecznikiem topikowym. Zwarcie zasilania przy jednej kamerze, nie powoduje utraty napięcia dla całego systemu.
