FKT-16-HD-FPS - 16-kanałowy panel porządkujący z transformatorem i dystrybutorem zasilania

Kod: 22458

Parametry techniczne:

  • Liczba kanałów video: 16
  • Typ złącza symetrycznego: Zaciski śrubowe
  • Typ złącza koncentrycznego: Gniazdo BNC
  • Dystrybutor zasilania: TAK
  • Obudowa: RACK 19"
  • Inne: Otwory do pasek zaciskowych
Mało
Czas realizacji:
24h
798,27 zł
netto: 649,00 zł

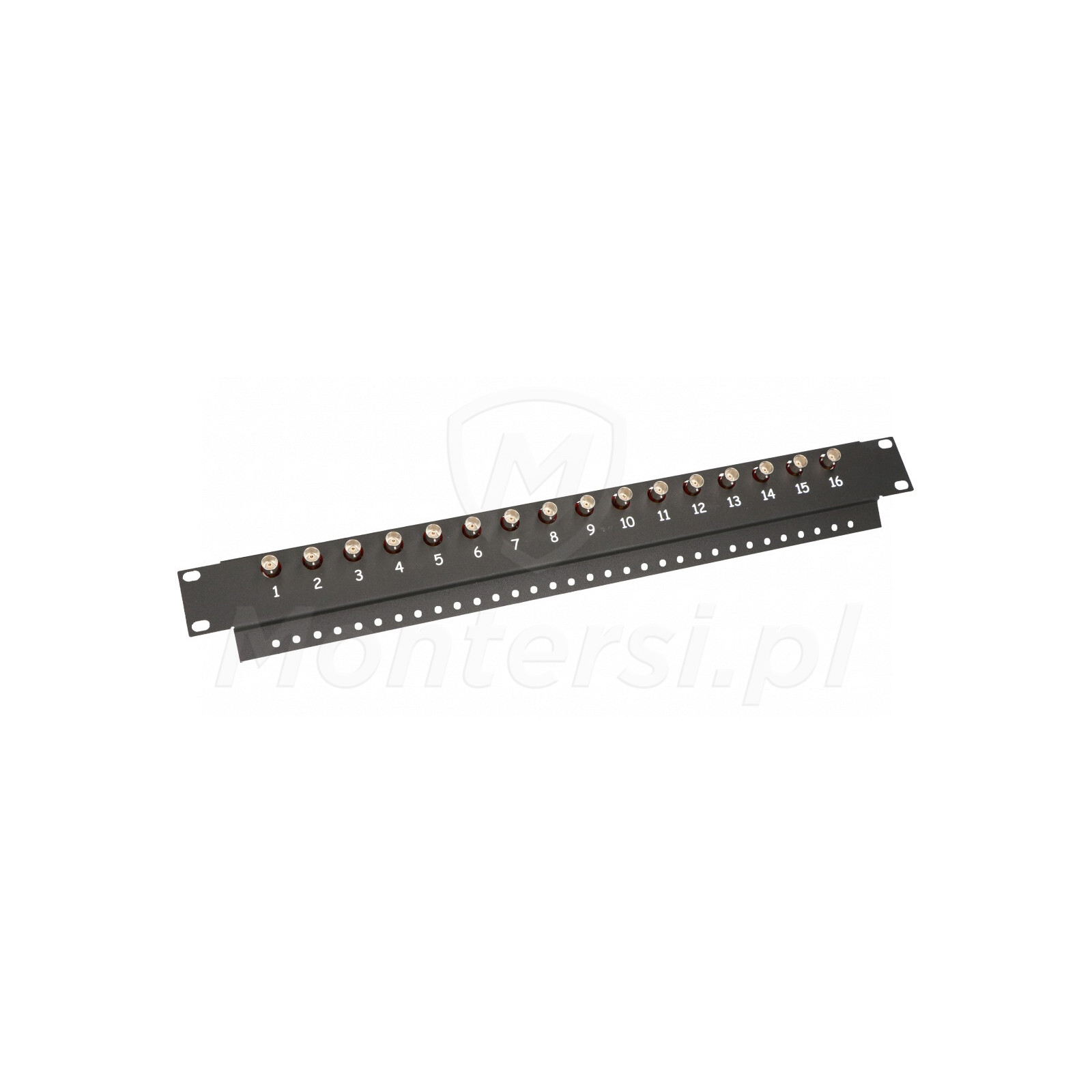

Panel porządkujący FKT-16-HD-FPS
  • Panel porządkujący FKT-16-HD-FPS
  • Tył panelu porządkującego FKT-16-HD-FPS
  • Patch panel FKT-16-HD-FPS
  • Zaciski panelu porządkującego FKT-16-HD-FPS
  • Bok panelu porządkującego FKT-16-HD-FPS

FKT-16-HD-FPS - 16-kanałowy panel porządkujący, dedykowany do organizacji przewodów w systemach monitoringu wysokiej rozdzielczości: HD-CVI / HD-TVI / AHD. Mocowany do szafy standardu RACK 19", stanowi świetne zakończenie okablowania strukturalnego w profesjonalnych, sporej wielkości systemach. Do elementów wyróżniających panelu można zaliczyć:

  • Wbudowany pasywny transformator UTP na BNC, z rdzeniem amorficznym (niska tłumienność)
  • Dopasowanie impedancji przewodu koncentrycznego do przewodu UTP na każdym kanale
  • Wbudowany system dystrybucji zasilania do kamer (z bezpiecznikami automatycznymi)
  • Wbudowany filtr redukujący niskie częstotliwości i kompensujący straty w przewodach
  • Możliwość montażu na profilu przednim lub tylnik szafy RACK 19"
  • Wbudowane otwory do opasek zaciskowych, które umożliwiają mocne przymocowanie przewodu UTP

Panel FKT-16-HD-FPS umożliwia osiągnięcie optymalnej struktury okablowania, w której znalezienie właściwego przewodu nie stanowi najmniejszego problemy. Dodatkowo umożliwia estetyczne spięcie struktury przewodów, co dodatkowo podnosi wrażenie profesjonalizmu montażu.

Uwaga!

Istnieje możliwość zamówienia panelu w kolorze białym lub czarnym.

Parametry techniczne:

Parametry techniczne:

  • Liczba kanałów video: 16
  • Typ złącza symetrycznego: Zaciski śrubowe
  • Typ złącza koncentrycznego: Gniazdo BNC
  • Dystrybutor zasilania: TAK
  • Obudowa: RACK 19"
  • Inne: Otwory do pasek zaciskowych

Transformator UTP na BNC

Niska tłumienność i dobre dopasowanie impedancyjne

Cechą charakterystyczną panelu FKT-16-HD-FPS są wbudowane pasywne transformatory UTP - BNC na każdym kanale. Dzięki nim sygnały wideo z kamer, transmitowane po kablach UTP, są zamieniane na sygnały BNC. Następnie sygnały BNC są wyprowadzane z panela do urządzeń odbiorczych, takich jak np. rejestratory lub monitory.

Zastosowane transformatory dopasowują impedancję przewodu koncentrycznego do impedancji skrętki komputerowej. Dodatkowo każdy transformator posiada rdzeń amorficzny, który zapewnia niską tłumienność. Ze względu na te cechy, panel sprawdza się świetnie w systemach monitoringu wysokiej rozdzielczości.

System dystrybucji zasilania

Możliwość realizacji zasilania kamer z poziomu panelu

Cechą charakterystyczną wersji "FPS" jest wbudowany system dystrybucji zasilania. Dzięki niemu możliwa jest prosta organizacja zasilania kamer systemu CCTV (po tym samym przewodzie UTP). Dystrybutor zasilania jest dodatkowo wyposażony w bezpieczniki automatyczne na każdym kanale i diodową sygnalizację ich zadziałania. Bezpieczniki chronią system przed awariami spowodowanymi przez zwarcie zasilania pojedynczej kamery.

Pobierz

Typ Nazwa Opis Rozmiar
Certyfikaty pdf FKT-16-HD-FPS - deklaracja CE 235.6 kB Pobierz
Karty Katalogowe pdf FKT-16-HD-FPS - karta katalogowa 261.22 kB Pobierz
