ES-HC101B - Sygnalizator optyczno-akustyczny

Kod: 18272

Parametry techniczne:

Rodzaj sygnalizatora: Optyczno-akustyczny
Sygnalizacja akustyczna: Przetwornik piezoelektryczny
Natężenie dźwięku: 115 dB
Sygnalizacja optyczna: 6 diod LED
Obudowa: ABS
Częstotliwość mrugania: 1.5 Hz
Zasilanie: 6 - 14 V DC
Częstotliwość dźwięku: 4 kHz
Wymiary: 200 x 112 x 70 mm
Pobór prądu: 250 mA

Wycofany

Czas realizacji:

41,21 zł

netto: 33,50 zł

Obecnie brak na stanie

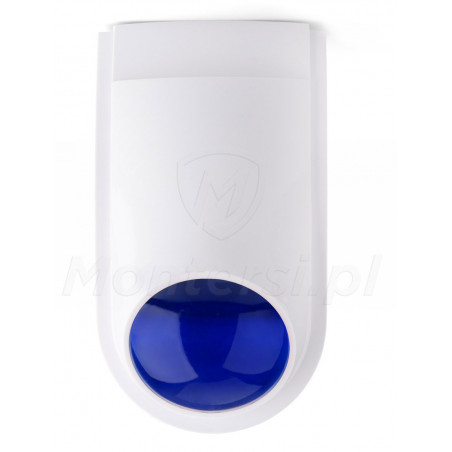

Sygnalizator optyczno-akustyczny ES-HC101B

Opis produktu
Załączniki

ES-HC101B - Wewnętrzny sygnalizator optyczno-akustyczny, dedykowany do pracy w systemie alarmowym lub systemie sygnalizacji pożaru. Sprawdza się świetnie w podstawowych systemach domowych, systemach sklepów, itp.

Jego cechami charakterystycznymi są:

Realizacja sygnalizacji optycznej przy pomocy diod LED (6 diod) i sygnalizacji akustycznej przy pomocy przetwornika piezoelektrycznego (115 dB)
Wyzwalanie przez podanie masy lub napięcia 6 - 14 V DC, dzięki czemu sygnalizator może współpracować z dowolną centralą alarmową
Wbudowane zabezpieczenie antysabotażowe, chroniące przed otwarciem i zerwaniem obudowy

Parametry techniczne:

Parametry techniczne:

Rodzaj sygnalizatora: Optyczno-akustyczny
Sygnalizacja akustyczna: Przetwornik piezoelektryczny
Natężenie dźwięku: 115 dB
Sygnalizacja optyczna: 6 diod LED
Obudowa: ABS
Częstotliwość mrugania: 1.5 Hz
Zasilanie: 6 - 14 V DC
Częstotliwość dźwięku: 4 kHz
Wymiary: 200 x 112 x 70 mm
Pobór prądu: 250 mA

Sygnalizacja optyczna i akustyczna

Wyraźne sygnalizowanie alarmu

Do budowy sygnalizatora wykorzystano standardowy przetwornik piezoelektryczny. Generuje on głośny, modulowany sygnał dźwiękowy, o natężeniu około 115 dB - przez co samo zadziałanie sygnalizatora często okazuje się wystarczające, aby odstraszyć włamywacza.

ES-HC101B posiada również 6 diod LED, które realizują sygnalizację optyczną. Dzięki czemu sygnalizacja alarmu jest nie tylko dobrze słyszalna, ale i dobrze widoczna. Dodatkowo posiada on 1 sterowalną diodę, wyzwalaną z dodatkowego wejścia.

Wejścia sterujące "+" lub "-"

Współpraca z dowolną centralą alarmową

Duża zaletą modelu HC101B jest wyzwalanie przez podanie masy lub napięcia 6 - 14 V. Starowanie wyjściami niskoprądowymi centrali sprawia, że jest on niezwykle uniwersalny - może współpracować z każdą dostępną na rynku centralą alarmową, od dowolnego producenta.

„LED+” – to złącze, które służy do wyzwolenia pojedynczej, wydzielonej diody LED w sygnalizatorze. Może być używane np. do wyprowadzenia wskaźnika czuwania z centrali.
„TR+” i „TR-„ – złącza wyzwalające jednocześnie optykę i akustykę. Wystarczy sterować plusem lub minusem. W przypadku central alarmowych SATEL, można skorzystać z wyjść niskoprądowych, które w momencie załączenia podają „minus”.
„TMP” – wyjście informujące w stanie styku sabotażowego sygnalizatora. W stanie normalnym, na złączu TMP panuje potencjał masy (minus). W stanie sabotażu, masa jest zabierana ze złącza. Wystarczy więc podłączyć złącze TMP bezpośrednio do wejścia centrali i zaprogramować wejście jako „NC / 24h sabotaż”. Towarzyszące złącze „GND” (obok TMP) na stałe podłączone jest do masy sygnalizatora. Jeżeli więc sygnalizator jest na stałe zasilany ze złącz „GND, +12V”, to złącza GND zlokalizowanego obok TMP nie potrzeba już podłączać.

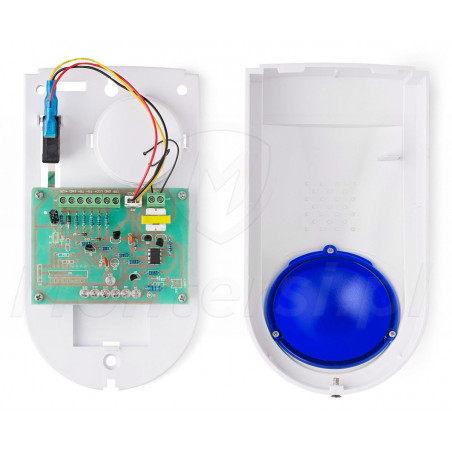

Płytka elektroniki rejestratora ES-HC101B

Zabezpieczenie antysabotażowe

Ochrona przed "majsterkowiczami"

Cechą charakterystyczną modelu ES-HC101 jest wbudowane zabezpieczenie antysabotażowe. Chroni ono sygnalizator przed ingerencją osób trzecich, która może mieć na celu jego uszkodzenie. Zabezpieczenie sabotażowe załącza alarm w przypadku:
