EN54C-10A40LCD - Zasilacz buforowy 24 V / 10 A, 2x 40 Ah, interfejs ethernet / RS485, panel LCD

Kod: 29461

Parametry techniczne:

  • Napięcie zasilania: 230 V AC
  • Napięcie wyjściowe: 22 - 27.6 V DC
  • Prąd wyjściowy (max): 10 A
  • Ilość wyjść: 2
  • Sprawność: 88%
  • Dedykowany akumulator: 2x 40 Ah / 12 V
  • Prąd ładowania akumulatora: 1.8 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
  • Kontrola procesu ładowania akumulatora: TAK
Na zamówienie
Czas realizacji:
48h
1 799,49 zł
netto: 1 463,00 zł
  • Darmowa dostawa

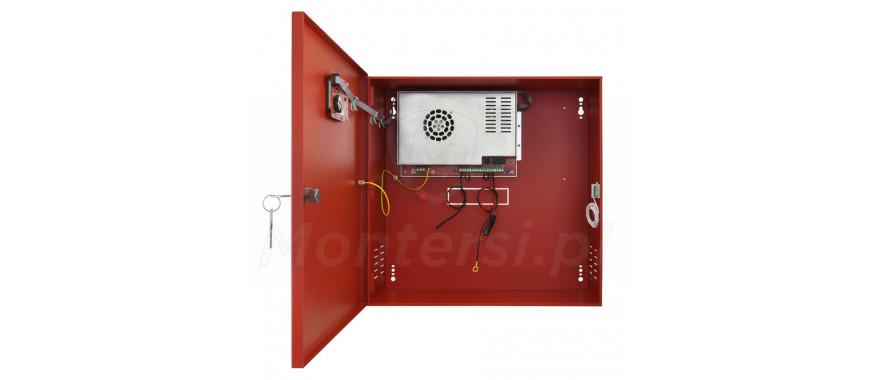

Wnętrze zasilacza buforowego EN54C-10A40LCD

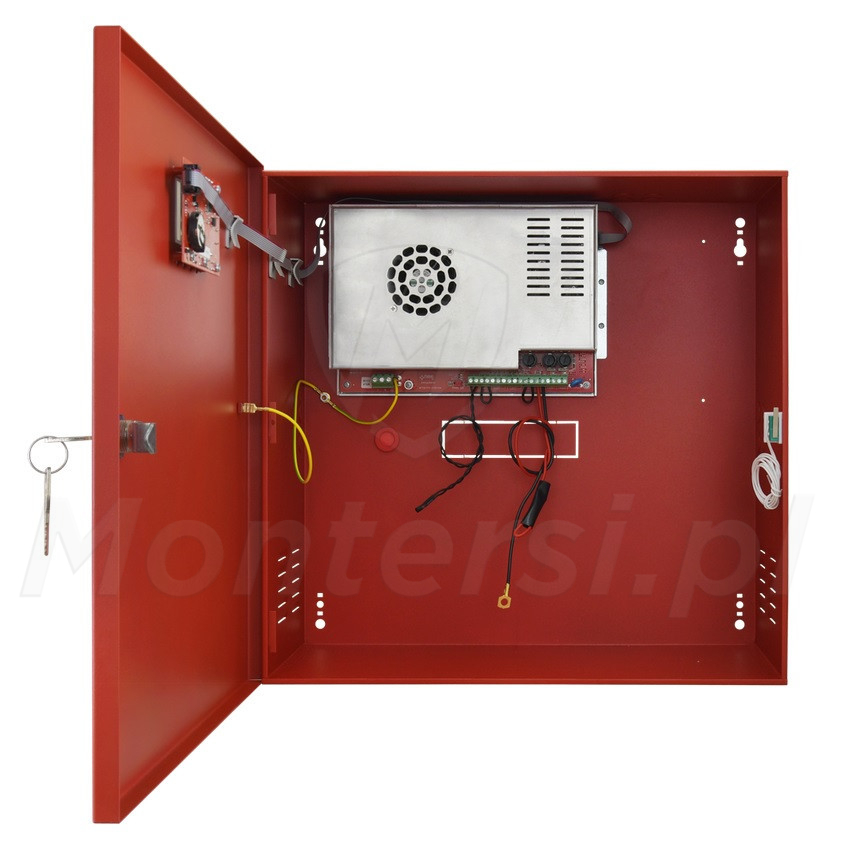

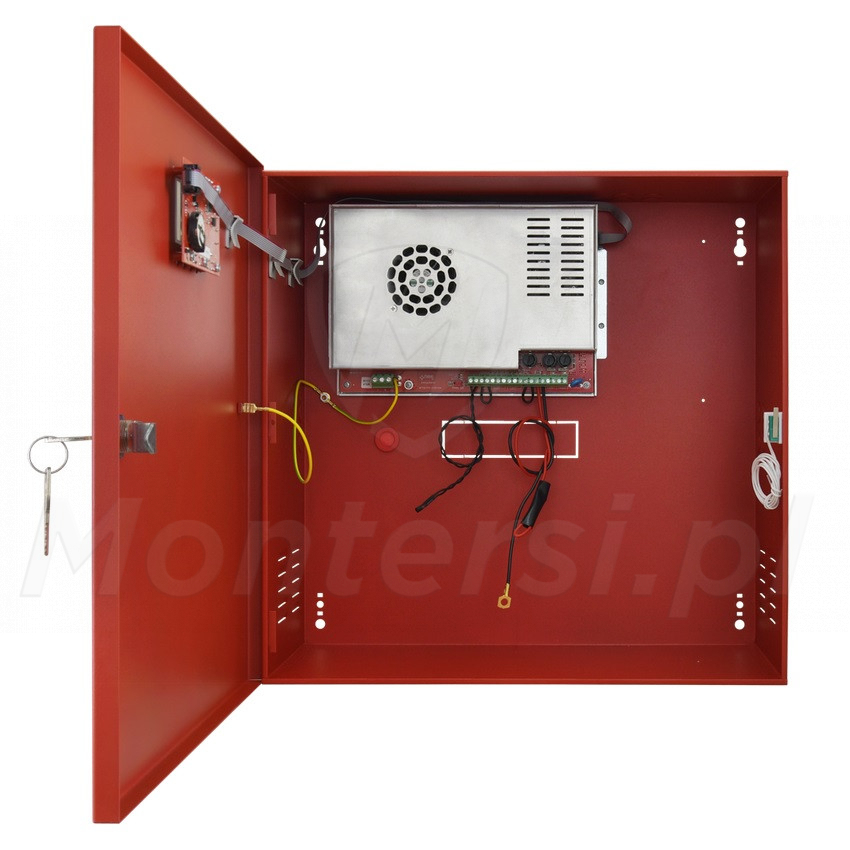

  • Wnętrze zasilacza buforowego EN54C-10A40LCD

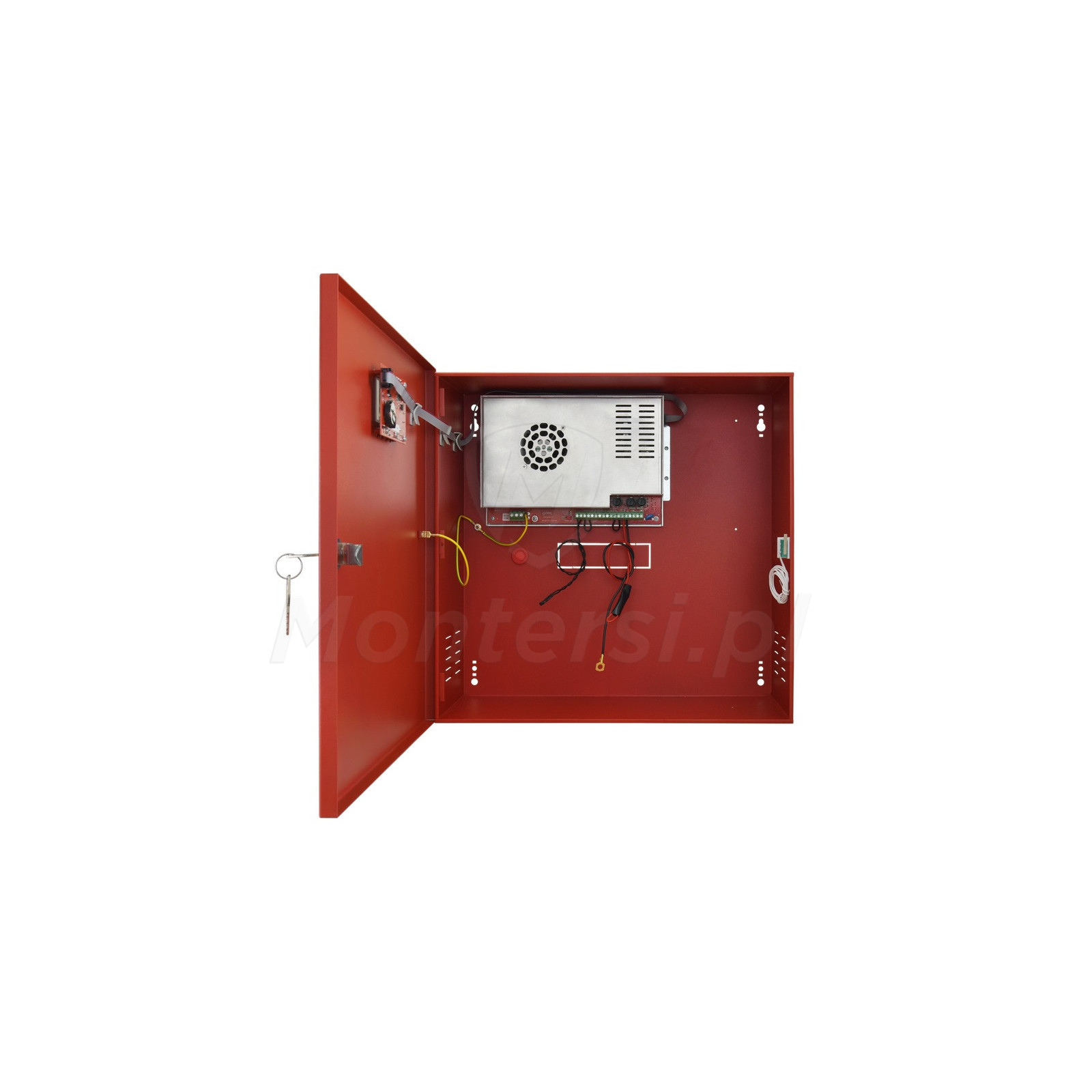

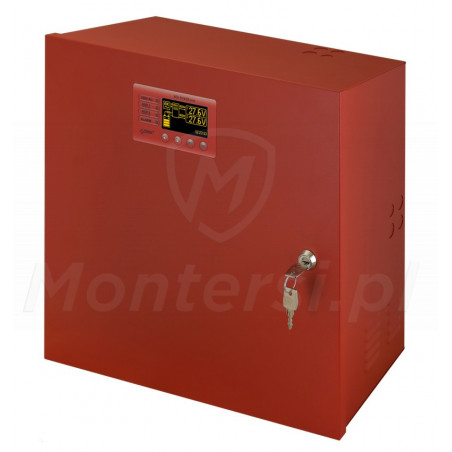

  • Zasilacz buforowy EN54C-10A40LCD

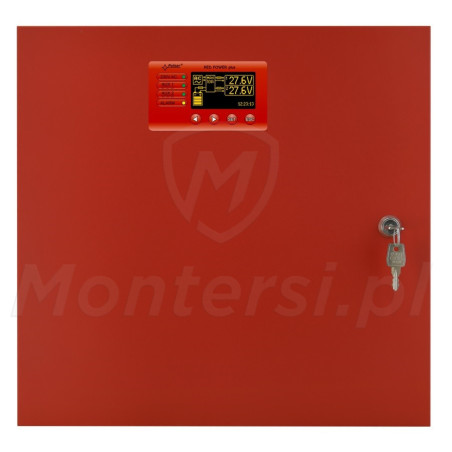

  • Front zasilacza buforowego EN54C-10A40LCD

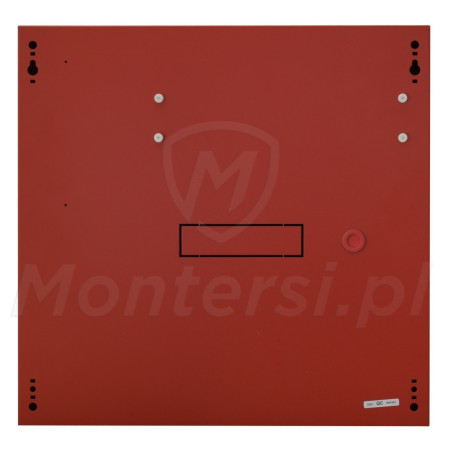

  • Tył zasilacza buforowego EN54C-10A40LCD
  • Bok zasilacza buforowego EN54C-10A40LCD

EN54C-10A40LCD - Impulsowy zasilacz buforowy, dedykowany do zasilania urządzeń wymagających stabilizowanego napięcia zasilania 24 V DC. Zasilacz spełnia restrykcyjne wymagania normy pożarowej EN54-4 oraz normy oddymiania i wentylacji EN12101-10. Przez co znajduje on szerokie zastosowanie w systemach przeciwpożarowych, kontroli rozprzestrzeniania dymu i ciepła, automatyki pożarowej i do zasilania urządzeń przeciwpożarowych.

Do elementów wyróżniających zasilacza EN54C-10A40LCD można zaliczyć:

  • Certyfikat stałości właściwości użytkowych CNBOP-PIB Nr 1438-CPR-0628
  • Świadectwo dopuszczenia CNBOP-PIB Nr 3501/2019
  • 2 wyjścia zasilania 22 - 27.6 V DC, jedno do pracy ciągłej, a drugie do pracy chwilowej (praca ciągła: 8.2 A / praca chwilowa: 10 A)
  • Możliwość pracy w trybie buforowym i miejsce na 2 akumulatory SLA 40 Ah (AGM lub żelowe)
  • Wysoka sprawność na poziomie 88%
  • Zabezpieczenie przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, przepięciowe i sabotażowe (otwarcie obudowy)
  • Wbudowany wyświetlacz LCD - lokalna obsługa i monitoring
  • Wbudowany interfejs ethernet i RS485 - możliwość zdalnej obsługi i zdalnego monitoringu
  • Wbudowane 2 wyjścia techniczne i wejście awarii zbiorczej
  • Niski poziom napięcia tętnień 30 - 150 mVp-p (max)
  • Możliwość współpracy z modułami bezpieczników EN54C-LB4 i EN54C-LB8
  • Możliwość współpracy z modułami sekwencyjnymi EN54C-LS4 i EN54C-LS8

Parametry techniczne:

Parametry techniczne:

  • Napięcie zasilania: 230 V AC
  • Napięcie wyjściowe: 22 - 27.6 V DC
  • Prąd wyjściowy (max): 10 A
  • Ilość wyjść: 2
  • Sprawność: 88%
  • Dedykowany akumulator: 2x 40 Ah / 12 V
  • Prąd ładowania akumulatora: 1.8 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
  • Kontrola procesu ładowania akumulatora: TAK
  • Wyjścia techniczne: TAK
  • Zabezpieczenie antysabotażowe: TAK
  • Sygnalizacja pracy: Panel LCD
  • Klasa szczelności: IP30
  • Klasa środowiskowa: I
  • Temperatura pracy: -5...+40 °C
  • Wymiary: 425 x 411 x 178 mm
  • Gwarancja producenta: 36 miesięcy

Wyjścia zasilania 24 V DC

Współpraca z większością czujek i sygnalizatorów PPOŻ

Zasilacz jest wyposażony w 2 niezależne wyjścia zasilania 22 - 27.6 V DC, jedno przeznaczone do pracy ciągłej, a drugie do pracy chwilowej. Wydajność prądowa wyjścia dedykowanego do pracy ciągłej wynosi 8.2 A, a do pracy chwilowej 10 A (max. 5 min). Dzięki nim, zasilacz można podłączyć do praktycznie dowolnej czujki, sygnalizatora i innego urządzenia systemu PPOŻ i systemu oddymiania.

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

EN54C-10A40LCD jest zasilaczem buforowym i można do niego podłączyć 2 akumulatory podtrzymujące 40 Ah (kwasowo-ołowiowe, wykonane w technologii AGM lub żelowe). Po ich zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatorów (prąd ładowania akumulatorów: 1.8 A).

Do dodatkowych zalet obwodu akumulatora można zaliczyć:

  • Pomiar rezystancji obwodu akumulatorów
  • Dwufazowy proces ładowania akumulatorów
  • Funkcja przyspieszonego ładowania akumulatorów
  • Automatyczna kompensacja temperaturowa ładowania akumulatorów
  • Kontrola ciągłości obwodu akumulatorów
  • Kontrola ładowania i konserwacji akumulatorów
  • Kontrola napięcia akumulatorów
  • Ochrona akumulatorów przed nadmiernym rozładowaniem
  • Ochrona akumulatorów przed przeładowaniem
  • Zabezpieczenie wyjścia akumulatorów przed zwarciem i odwrotnym podłączeniem
  • Automatyczny test akumulatorów

Sprawność 88%

Stabilne parametry pracy ciągłej

Zasilacz EN54C-10A40LCD cechuje się sprawnością, na poziomie 88%. Co oznacza, że przy transformacji napięcia jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza EN54C-10A40LCD:

  • Przeciwzwarciowe SCP - Bezpiecznik topikowy Faux1 / Faux2 (awaria wymaga wymiany wkładki topikowej)
  • Przeciążeniowe OLP - 105 - 150% mocy zasilacza (automatyczny powrót)
  • Nadnapięciowe OVP - U > 32 V +/- 2 V (automatyczny powrót)
  • Przepięciowe

Wyświetlacz LCD

Lokalne monitorowanie i obsługa zasilacza

Zasilacze PPOŻ serii EN54C-LCD posiadają wbudowany wyświetlacz LCD z przyciskami. Przy ich pomocy można w łatwy sposób monitorować parametry pracy zasilacza (napięcie, prąd, rezystancja obwodu akumulatora, itd.), a także zmienić jego ustawienia. Na panelu LCD są również wyświetlane informacje o ewentualnych awariach, historia pracy zasilacza i zegar czasu rzeczywistego RTC (z podtrzymaniem bateryjnym).

Interfejs RS-485 i Ethernet

Zdalne monitorowanie i zdalna obsługa zasilacza

Cechą charakterystyczną zasilacza EN54C-10A40LCD są wbudowane interfejsy ethernet i RS-485. Dzięki nim, zasilacz można podłączyć do komputera i przy pomocy aplikacji webowej PowerSeciruty, zdalnie go obsługiwać. Z poziomu aplikacji PowerSecurity możliwy jest m. in.:

  • Podgląd parametrów pracy - napięcie, prąd, temperatura, rezystancja w obwodzie akumulatora
  • Podgląd historii pracy zasilacza z okresu ponad 100 dni - napięcie, prąd, rezystancja w obwodzie akumulatora
  • Podgląd wykresów temperatury pracy akumulatora z okresu do 5 lat
  • Odczyt historii z pamięcią 2048 zdarzeń o awariach zasilacza
  • Wysyłanie powiadomienia e-mail w przypadku wystąpienia określonych zdarzeń (szyfrowanie poczty SSL)
  • Zdalny test akumulatorów

Zasilacz można podłączyć bezpośrednio do komputera lub sieci LAN przy pomocy interfejsu ethernet. Do realizacji połączenia przy pomocy interfejsu RS-484 konieczne jest użycie dodatkowego modułu: RS485-TTL (INTR) / RS485-ethernet (INTRE).

Wyjścia techniczne i wejście awarii

Sygnalizacja awarii zasilacza

Zasilacz jest również wyposażony w wejście awarii zbiorczej i wyjścia techniczne, służące do sygnalizacji nieprawidłowego działania zasilacza. Wejścia / wyjścia na wyposażeniu zasilacza EN54C-10A40LCD:

  • EPS - wyjście przekaźnikowe do sygnalizacji zaniku napięcia sieciowego 230 V
  • ALARM - wyjście przekaźnikowe do sygnalizacji awarii zbiorczej
  • EXTi - wejście sygnalizacji awarii zbiorczej, do podłączenia dodatkowych zewnętrznych urządzeń generujących sygnał awarii. Rozłączenie zacisków złącza EXTi generuje awarie zasilacza i wysłanie sygnału na wyjściu alarm

Współpraca z modułami bezpieczników

Możliwość podłączenia dodatkowych urządzeń

Sporą zaletą zasilacza jest możliwość współpracy z modułami bezpieczników EN54C-LB4 i EN54C-LB8. Po ich zastosowaniu do zasilacza można podłączyć odpowiednio 4 / 8 odbiorników zasilania. Dzięki czemu, zasilacz EN54C-10A40LCD może być wykorzystany do realizacji zasilania większej ilości urządzeń systemu PPOŻ i systemu oddymiania.

W sytuacji przepalenia bezpiecznika, przekazywany jest sygnał do wejścia awarii zbiorczej EXTi. Powoduje to zgłoszenie awarii na wyjściu ALARM i zapis odpowiedniego komunikatu w pamięci.

Współpraca z modułami sekwencyjnymi

Możliwość podłączenia siłownika elektrycznego

Do zasilacza można również podłączyć moduły sekwencyjne EN54C-LS4 i EN54C-LS8. Przy ich pomocy możliwa jest obsługa siłowników elektrycznych, wykorzystywanych do sterowania klapami odcinającymi i klapami wentylacji pożarowej.

Natynkowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż zasilacza

Zasilacz umieszczono w dużej, metalowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż zasilacza na ścianie, w dogodnym dla użytkownika miejscu. Do cech charakterystycznych obudowy można zaliczyć:

  • Wykonana z blachy stalowej, walcowanej na zimno DC01 (1.2 mm grubości)
  • Blacha w kolorze czerwonym (RAL3001)
  • Miejsce na 2 akumulatory SLA: 405 x 175 x 170 +/- 2 mm
  • Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi
  • Posiada dystans od ściany umożliwiający proste wprowadzenie przewodów połączeniowych
  • Zamykana na zamek MR027 i klasa szczelności IP30
