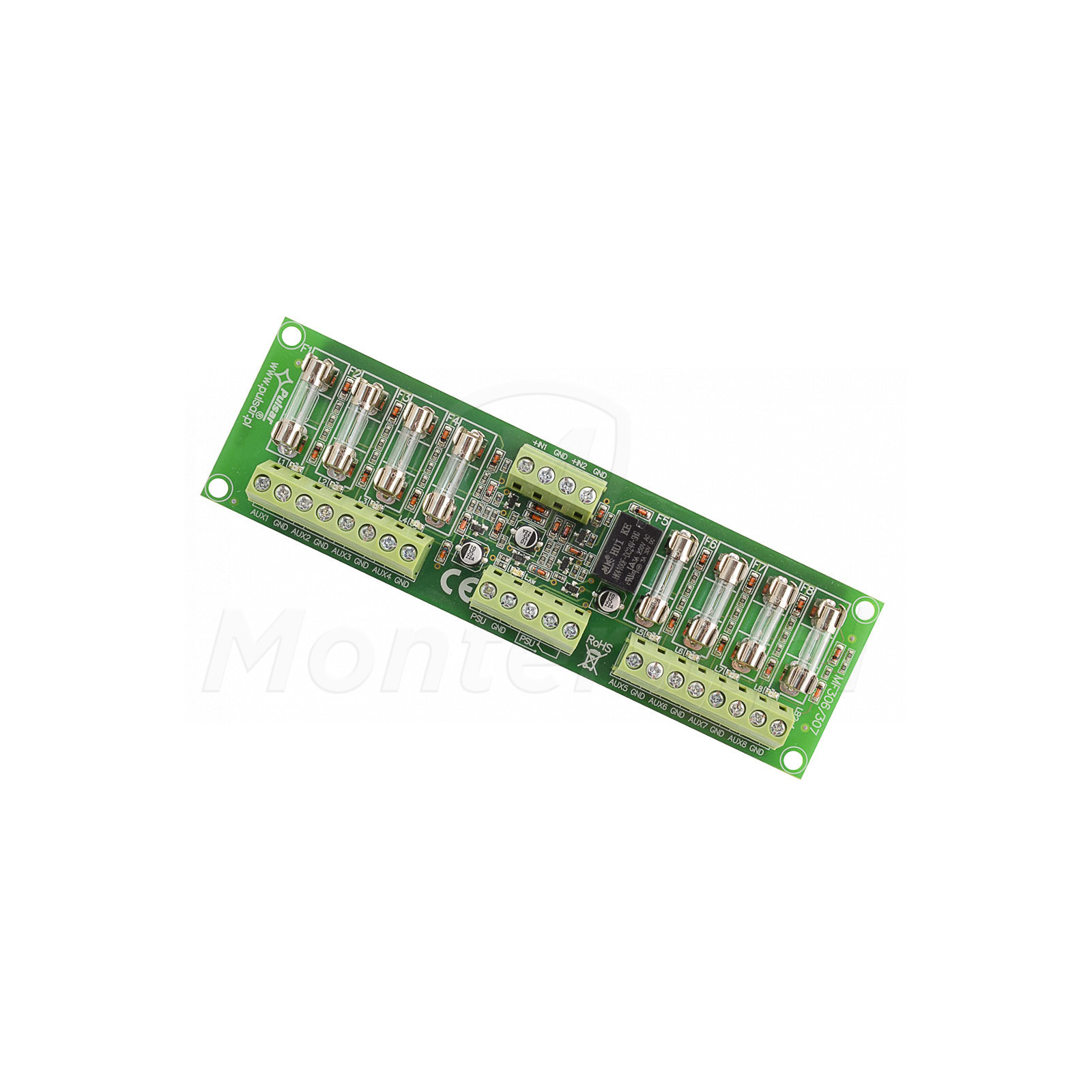

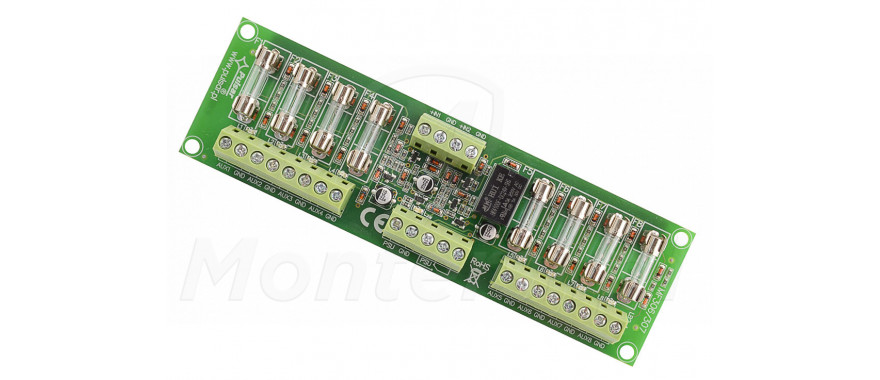

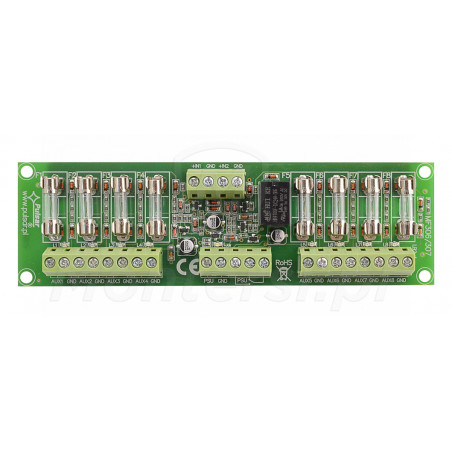

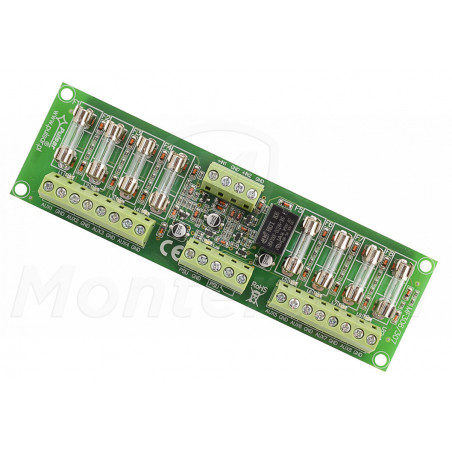

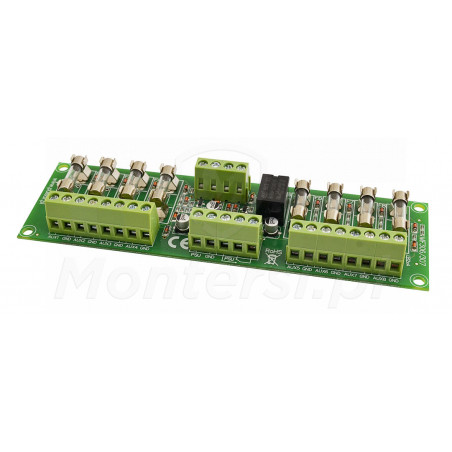

EN54-LB8 - Moduł bezpiecznikowy, 8x FTA

Kod: 15195

Parametry techniczne:

Napięcie zasilania: 20 - 30V DC
Napięcie wyjściowe: 20 - 30V DC
Ilość wejść zasilania: 2
Ilość wyjść zasilania: 8
Obciążalność pojedyńczego wyjścia: 500 mA
Bezpieczniki: Topikowe 0,5 A
Sygnalizacja optyczna: Tak, diody LED
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Sposób montażu: Kołki
Klasa środowiskowa: II
Temperatura pracy: -10 ... +50°C
Wymiary: 150 x 32 x 45 mm
Waga: 50 g
Gwarancja producenta: 24 miesiące

Wycofany

Czas realizacji:

107,01 zł

netto: 87,00 zł

Obecnie brak na stanie

Opis produktu
Załączniki

EN54-LB4 - Moduł bezpieczników topikowych, służący do dystrybucji napięcia 20 - 30V DC, do 8 urządzeń końcowych. Cechuje się wysoką jakością wykonania i niezawodnością, dzięki czemu może być wykorzystany w systemach PPOŻ - Sprawdza się doskonale współpracując z zasilaczami Pulsar serii EN54 (RED POWER).

EN54-LB4 posiada 2 wejścia i 8 wyjść zaciskowych, diodową sygnalizację pracy i wyjście techniczne (PSU).

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 20 - 30V DC
Napięcie wyjściowe: 20 - 30V DC
Ilość wejść zasilania: 2
Ilość wyjść zasilania: 8
Obciążalność pojedyńczego wyjścia: 500 mA
Bezpieczniki: Topikowe 0,5 A
Sygnalizacja optyczna: Tak, diody LED
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Sposób montażu: Kołki
Klasa środowiskowa: II
Temperatura pracy: -10 ... +50°C
Wymiary: 150 x 32 x 45 mm
Waga: 50 g
Gwarancja producenta: 24 miesiące

Bezpieczniki topikowe (FTA)

Ochrona przed zbyt dużym natężeniem prądu

Wszystkie wyjścia modułu są zabezpieczone przeciwzwarciowo, przy pomocy bezpieczników topikowych 0.5 A - Jeżeli na wyjściu ma się pojawić zbyt duży prąd, który mógłby spowodować uszkodzenie urządzenia końcowego, bezpieczniki przepalają się.

Diody LED

Optyczna sygnalizacja stanu modułu

Na wyposażeniu modułu znajdują się 8 zielonych i 1 czerwona dioda LED:

Diody zielone - Sygnalizują stan pracy wyjść AUX1 - AUX8,
Dioda czerwona - Sygnalizuje awarie (przepalenie bezpiecznika).

Wyjście techniczne PSU

Przekazuje informacje o awarii

EN54-LB8 posiada również wyjście techniczne typu OC (otwarty kolektor) i typu przekaźnikowego. Jest ono wykorzystywane do przekazania informacji o zadziałaniu jednego z bezpieczników.

Organizacja wejść/wyjść:

Wejście IN1 służy do zasilania wyjść AUX1 - AUX4,
Wejście IN2 dostarcza napięcia zasilania do wyjść AUX5 - AUX8.

W zestawie można również znaleźć:

6 kołków dystansowych,
2 bezpieczniki topikowe 0.5 A.
