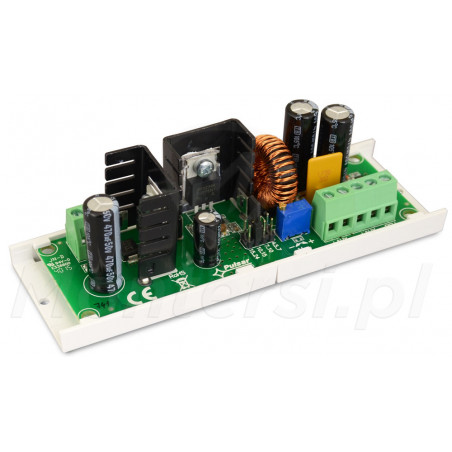

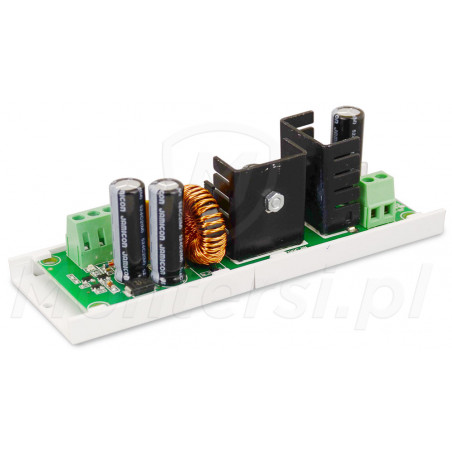

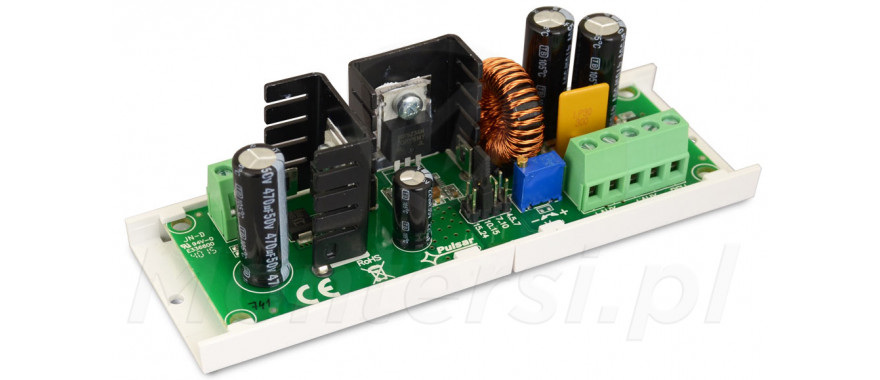

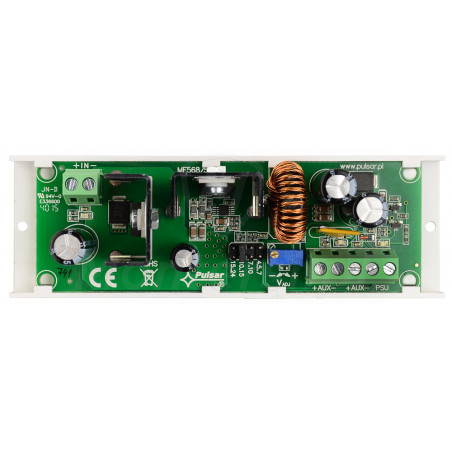

DC/DC30SD - Przetwornica obniżająca napięcie, 3A

Kod: 18868
DC/DC30SD - Przetwornica obniżająca napięcie, 3A
DC/DC30SD - przetwornica napięcia
  • DC/DC30SD - przetwornica napięcia
  • DC/DC30SD - moduł przetwornicy
  • DC/DC30SD - przetwornica DC
  • IMG
  • Napięcie zasilania 8 ~ 28V DC
  • Napięcie wyjściowe 4.5 ~ 24V DC
  • Prąd wyjściowy (max) 3 A
  • Zabezpieczenie przeciwzwarciowe (SCP) Tak
  • Zabezpieczenie przeciążeniowe (OLP) Tak
  • Sygnalizacja pracy Dioda LED
  • Mocowanie Listwa montażowa / wkręty montażowe
  • Temperatura pracy -10...+40 °C
  • Wymiary 130 x 43 x 45 mm
  • Waga 150 g
  • Gwarancja producenta 24 miesiące od daty produkcji
  • Zakres napięcia wyjściowego 4.5 ~ 7V / 7 ~ 10V / 10 ~ 15V / 15 ~ 24V
Czas realizacji:

DC/DC30SD - Moduł przetwornicy obniżający napięcie wejściowe z zakresu 8 ~ 28V DC do napięcia wyjściowego 4.5 ~ 24V DC. Uniwersalny i niezawodny, może być wykorzystany do realizacji zasilania praktycznie dowolnego urządzenia elektrycznego, o maksymalnym poborze prądu 3 A (36 W).

Dodatkowymi zaletami modułu są:

  • Możliwość zmiany zakresu napięcia wyjściowego przy pomocy potencjometru - 4.5 ~ 7V / 7 ~ 10V / 10 ~ 15V / 15 ~ 24V
  • Wysoka sprawność na poziomie 86 ~ 93%
  • Zabezpieczenie SCL, OLP i wyjście techniczne PSU
  • Diodowa sygnalizacja prac
Uwaga!

Minimalna różnica między napięciem wejściowym, a wyjściowym musi wynosić 2 V.

Parametry techniczne:

  • Napięcie zasilania 8 ~ 28V DC
  • Napięcie wyjściowe 4.5 ~ 24V DC
  • Prąd wyjściowy (max) 3 A
  • Zabezpieczenie przeciwzwarciowe (SCP) Tak
  • Zabezpieczenie przeciążeniowe (OLP) Tak
  • Sygnalizacja pracy Dioda LED
  • Mocowanie Listwa montażowa / wkręty montażowe
  • Temperatura pracy -10...+40 °C
  • Wymiary 130 x 43 x 45 mm
  • Waga 150 g
  • Gwarancja producenta 24 miesiące od daty produkcji
  • Zakres napięcia wyjściowego 4.5 ~ 7V / 7 ~ 10V / 10 ~ 15V / 15 ~ 24V

Sprawność 86 ~ 93%

Wysoka wydajność przetwornicy

Przetwornica DC/DC30SD cechuje się wysoką sprawnością na poziomie 86 ~ 93%. Przy obniżaniu napięcia wejściowego, jedynie niewielka część energii jest wydzielana pod postacią ciepła. Dzięki czemu przetwornica nie nagrzewa się do wysokich temperatur i zachowuje stabilne parametry pracy.

Wyjście techniczne PSU

Sygnalizacja awarii

Dodatkową zaletą modelu jest wbudowane wyjście techniczne typu otwarty kolektor (OC). Dzięki niemu można w prosty sposób zrealizować sygnalizację nieprawidłowego działania przetwornicy.
