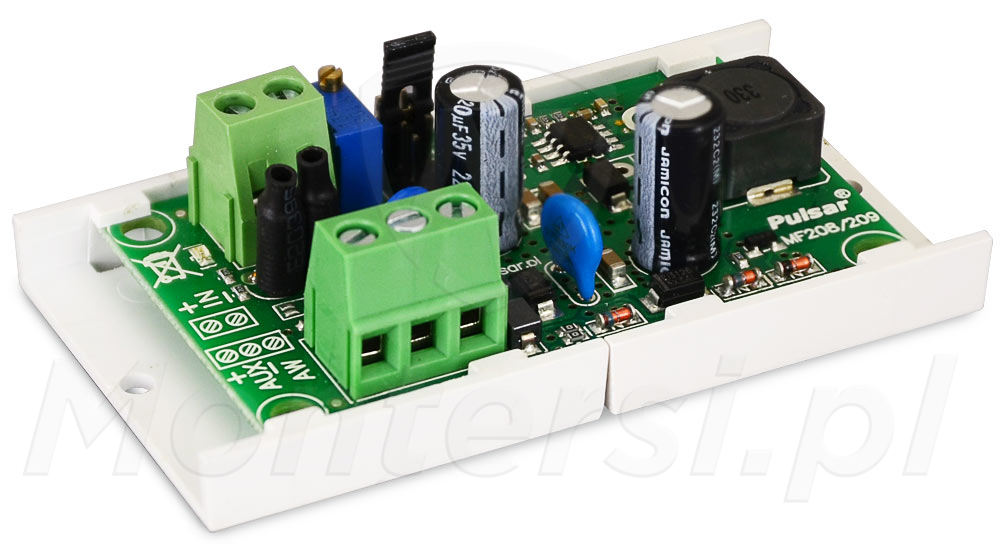

DC/DC10SD - Przetwornica obniżająca napięcie, 1A

Kod: 18866

Parametry techniczne:

Napięcie zasilania: 8 - 28V DC
Napięcie wyjściowe: 4.5 - 19V DC
Zakres napięcia wyjściowego: 4.5 - 6V / 6 - 9V / 9 - 13V / 13 - 19V
Prąd wyjściowy (max): 1 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Sygnalizacja pracy: Dioda LED
Mocowanie: Listwa montażowa / wkręty montażowe
Temperatura pracy: -10...+40 °C
Wymiary: 80 x 43 x 27 mm
Waga: 40 g
Gwarancja producenta: 24 miesiące od daty produkcji

Mało

Czas realizacji:

24h

98,40 zł

netto: 80,00 zł

Opis produktu
Załączniki

DC/DC10SD - Moduł przetwornicy obniżający napięcie wejściowe z zakresu 8 - 28V DC do napięcia wyjściowego 4.5 - 19V DC. Uniwersalny i niezawodny, może być wykorzystany do realizacji zasilania praktycznie dowolnego urządzenia elektrycznego, o maksymalnym poborze prądu 1 A (12 W).

Dodatkowymi zaletami modułu są:

Możliwość zmiany zakresu napięcia wyjściowego przy pomocy zworki - 4.5 - 6V / 6 - 9V / 9 - 13V / 13 - 19V
Wysoka sprawność na poziomie 80 - 93%
Liczne zabezpieczenia i wyjście techniczne AW
Diodowa sygnalizacja pracy

Uwaga!

Minimalna różnica między napięciem wejściowym, a wyjściowym musi wynosić 3 V.

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 8 - 28V DC
Napięcie wyjściowe: 4.5 - 19V DC
Zakres napięcia wyjściowego: 4.5 - 6V / 6 - 9V / 9 - 13V / 13 - 19V
Prąd wyjściowy (max): 1 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Sygnalizacja pracy: Dioda LED
Mocowanie: Listwa montażowa / wkręty montażowe
Temperatura pracy: -10...+40 °C
Wymiary: 80 x 43 x 27 mm
Waga: 40 g
Gwarancja producenta: 24 miesiące od daty produkcji

Sprawność 80 - 93%

Wysoka wydajność przetwornicy

Przetwornica DC/DC10SD cechuje się wysoką sprawnością na poziomie 80 - 93%. Przy obniżaniu napięcia wejściowego, jedynie niewielka część energii jest wydzielana pod postacią ciepła. Dzięki czemu przetwornica nie nagrzewa się do wysokich temperatur i zachowuje stabilne parametry pracy.

Wyjście techniczne AW

Sygnalizacja awarii

Dodatkową zaletą modelu jest wbudowane wyjście techniczne typu otwarty kolektor (OC). Dzięki niemu można w prosty sposób zrealizować sygnalizację nieprawidłowego działania przetwornicy.

Pobierz

Typ	Nazwa	Rozmiar
Instrukcje	pdf DC/DC10SD - instrukcja montażu	565.17 kB	Pobierz
Instrukcje	pdf DC/DC10SD - warunki gwarancji	24.16 kB	Pobierz
Certyfikaty	pdf DC/DC10SD - deklaracja CE	155.82 kB	Pobierz
Karty Katalogowe	pdf DC/DC10SD - karta katalogowa	71.07 kB	Pobierz
