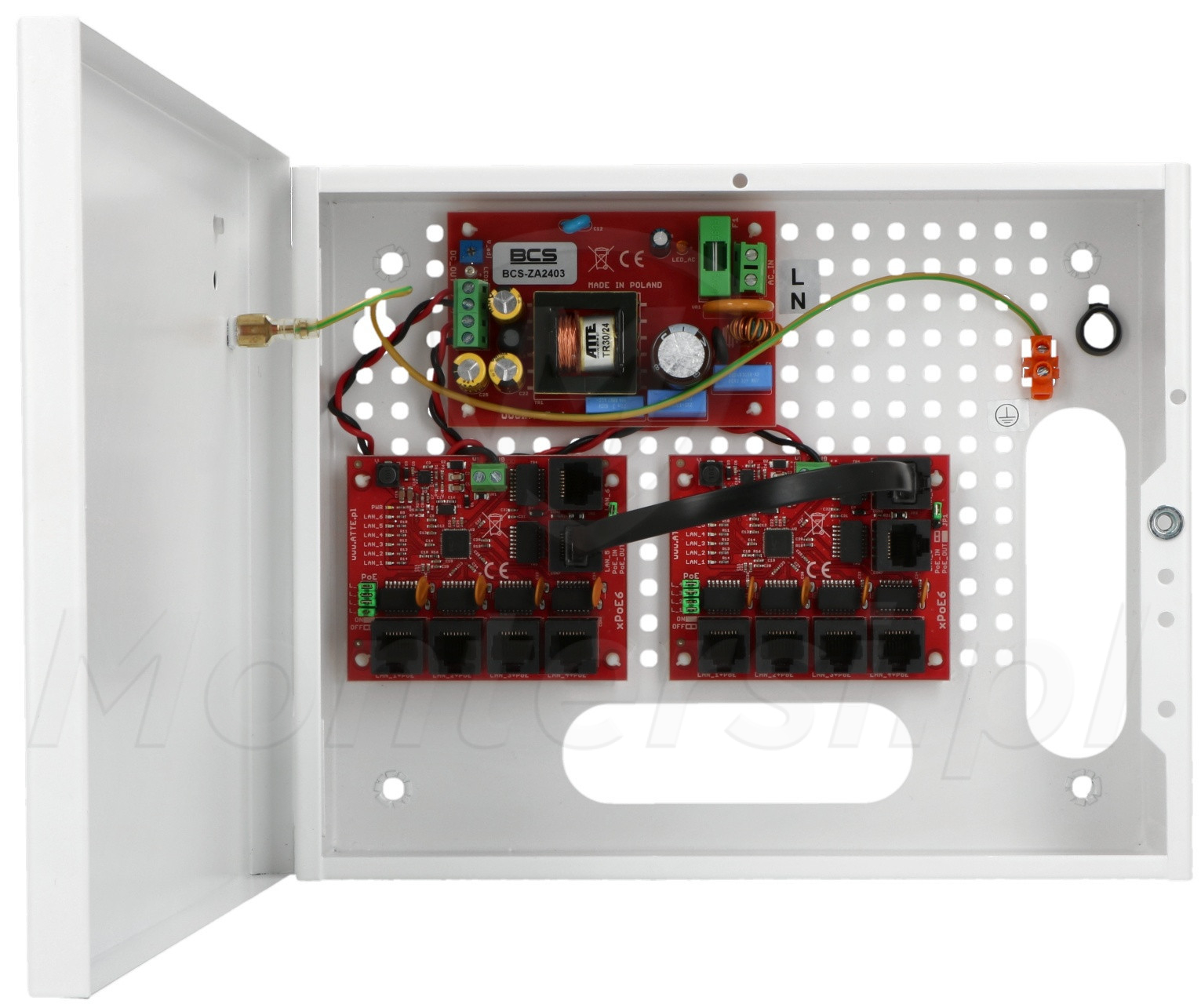

Zestaw PoE przeznaczony do zasilania 8-abonentowego systemu wideodomofonu IP BCS. Cechuje się wysoką jakością wykonania, która gwarantuje niezawodność i stabilną pracę wideodomofonu. Jego dodatkowymi zaletami są:

  • Zabezpieczenie wejść / wyjść
  • Sygnalizacja optyczna transmisji i zasilania (dla każdego kanału)
  • Możliwość kaskadowego łączenia z innymi zestawami BCS-SP0406 lyb BCS-SP0812 - co umożliwia realizacje zasilania systemu składającego się z większej liczby abonentów

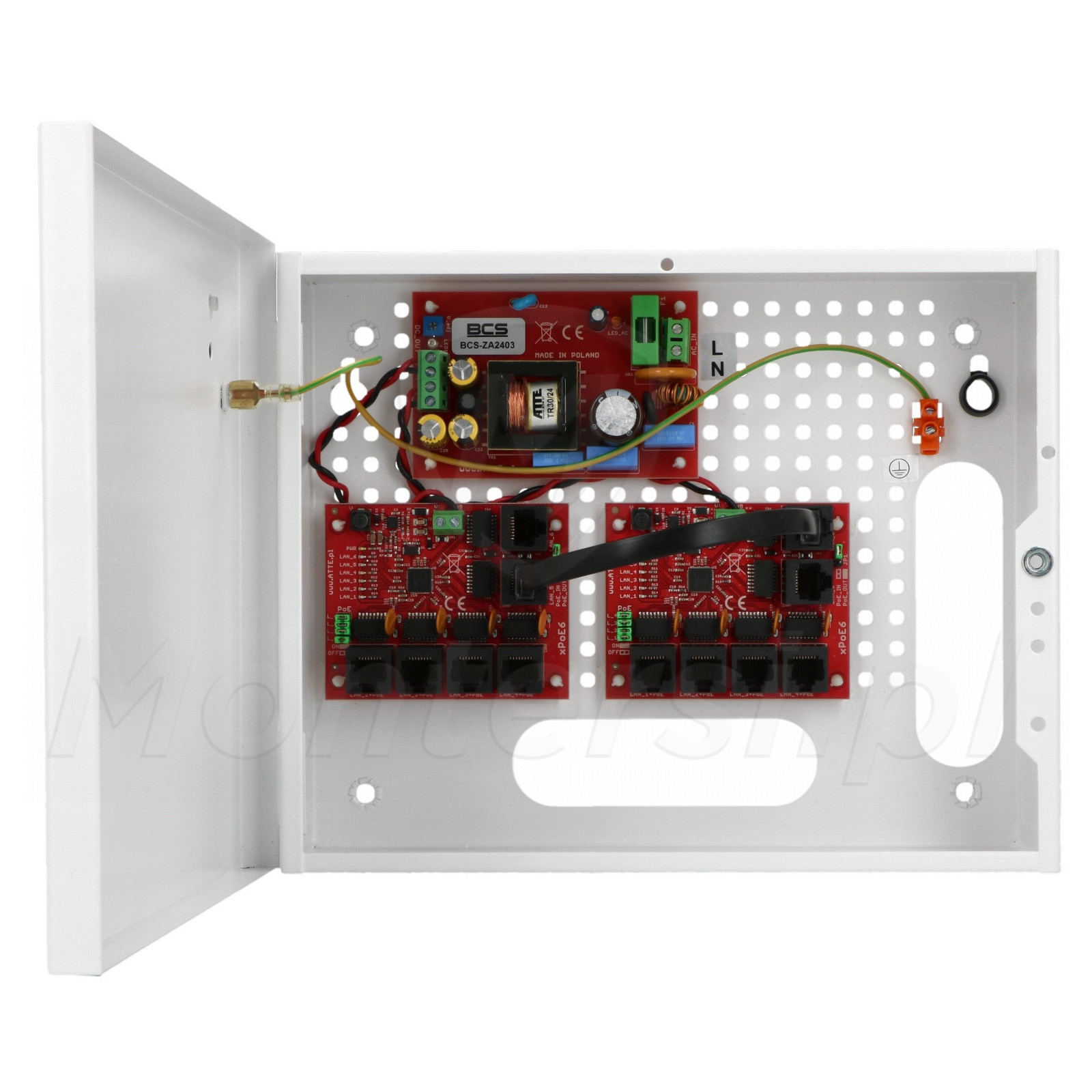

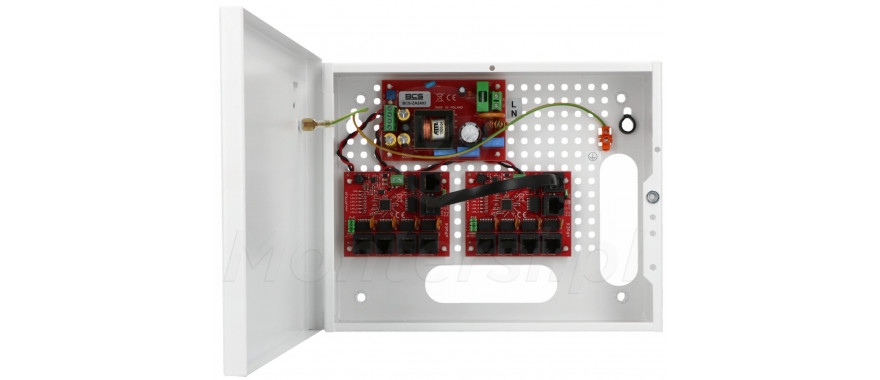

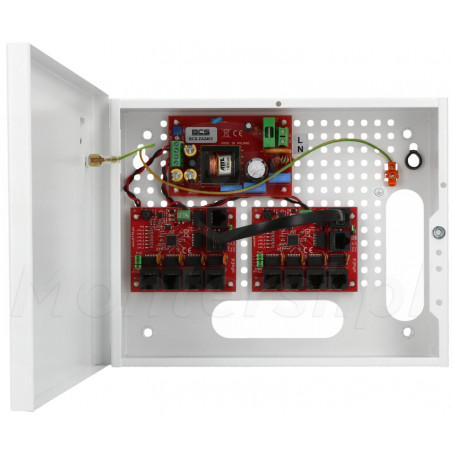

Możliwość wyłączenia funkcjonalności PoE dla każdego wyjścia (przy pomocy zworki), sprawia, że zestaw można wykorzystać do zasilania innych urządzeń sieciowych, które nie obsługują zasilania w standardzie PoE. W skład zestawu BCS-SP0812 wchodzą:

  • 2x BCS-xPoE6 - niezarządzalny switch PoE
  • BCS-ZA2403 - zasilacz impulsowy 24 V / 3 A

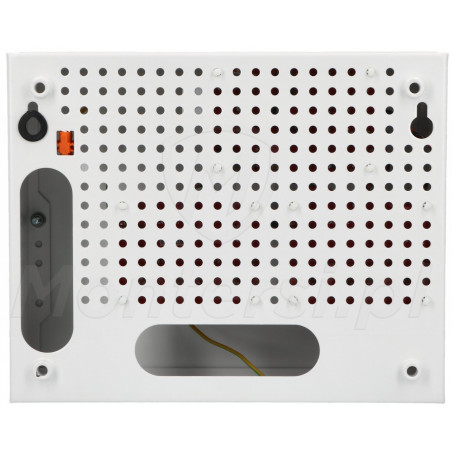

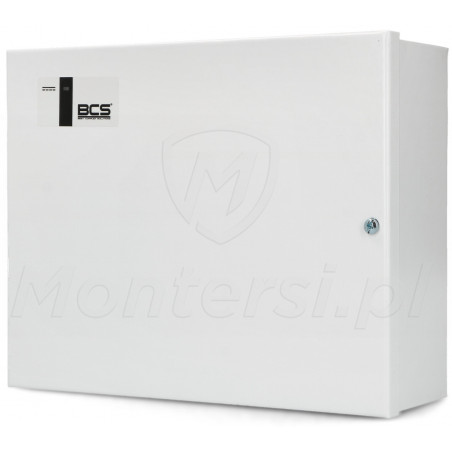

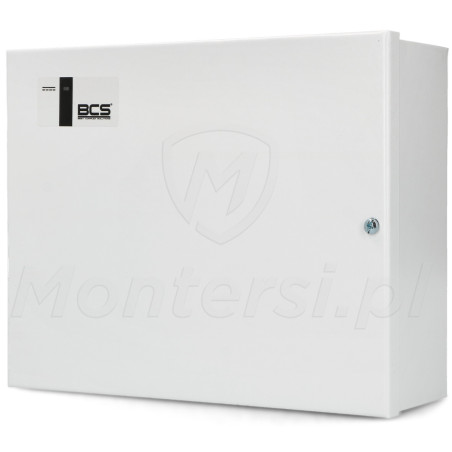

  • Natynkowa obudowa

Uwaga!
Zasilanie monitorów w standardzie PoE wymaga odpowiedniego zarobienia styków RJ-45. Sposób można znaleźć w załączonej instrukcji.

Parametry techniczne:

  • Napięcie zasilania: 180 - 240V AC
  • Napięcie wyjściowe: 24V DC
  • Prąd wyjściowy: 3 A
  • Ilość wyjść: 8
  • Typ wyjść: RJ-45
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie termiczne (OHP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Sygnalizacja optyczna: TAK
  • Obudowa: Natynkowa
  • Temperatura pracy: -10...+40 oC
  • Wymiary: 250 x 200 x 85 mm

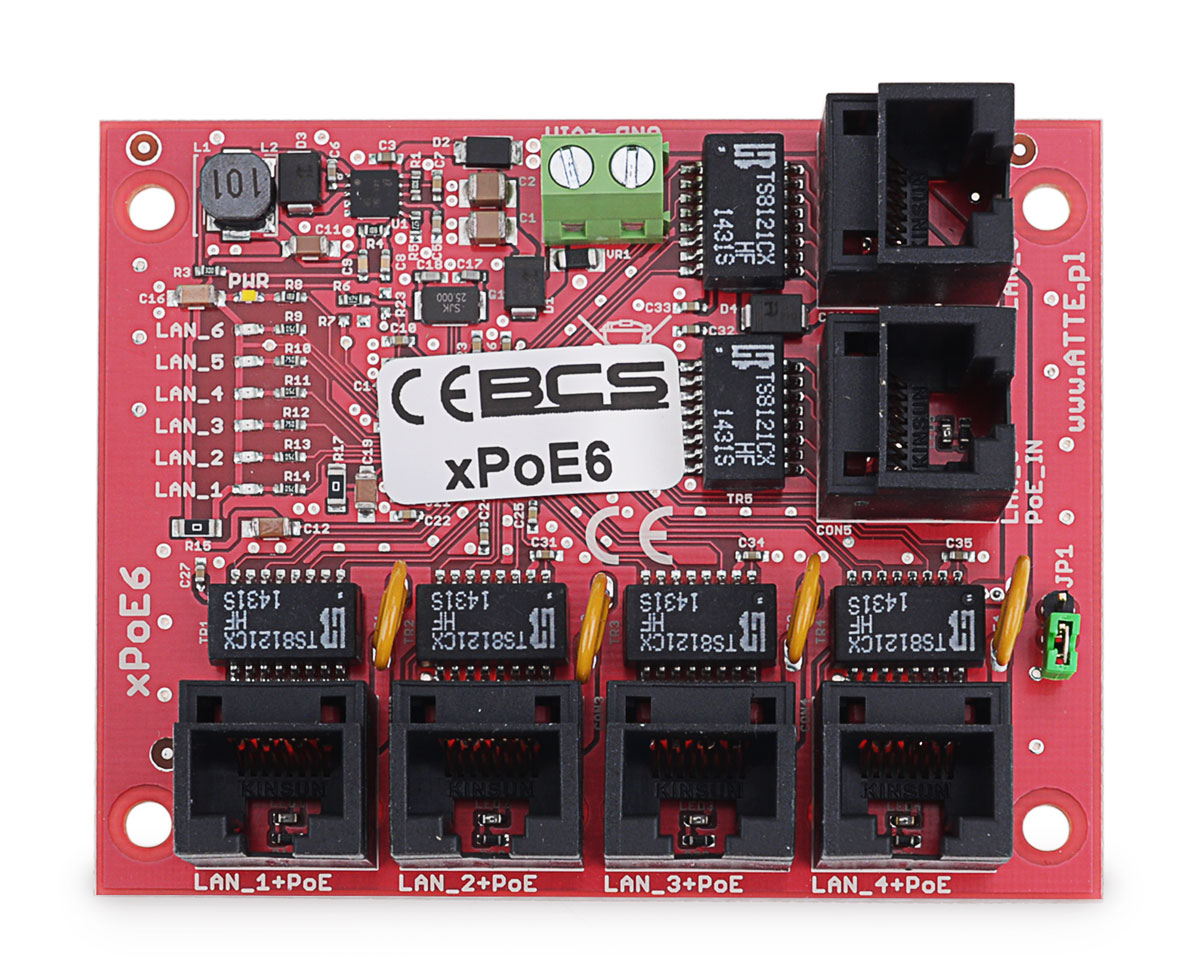

Switch BCS-xPoE6

Niezarządzalny switch PoE 10/100 Base-T, dedykowany pracy w systemach wideodomofonów IP lub monitoringu IP. Umożliwia dystrybucję danych i zasilanie 4 urządzeń końcowych, takich jak np. monitory systemu wideodomofonu. Wyposażony w 6 gniazd RJ-45, które są odpowiedzialne za:

  • LAN_1...LAN_3 - Transmisję danych i zasilanie monitorów (PoE OUT)
  • LAN_4 - Obsługę monitora lub podłączenie kolejnego zestawu BCS-SD0406 / BCS-SD0812 (PoE OUT)
  • LAN_5 - Podłączenie stacji bramowej lub kolejnego zestawu BCS-SD0406 / BCS-SD0812 (PoE IN)
  • LAN_6 - Podłączenie innego urządzenia, które nie obsługuje standardu PoE

Bezpieczniki polimerowe

Ochrona podłączonych kamer
Wszystkie gniazda RJ-45 służące do podłączenia monitorów, są zabezpieczone bezpiecznikami polimerowymi. Gdy natężenie prądu przekroczy 0.65 A, gwałtownie zwiększają one swoją rezystancję. Uniemożliwiają dalszy wzrost natężenie prądu, przez co chronią monitory przed spaleniem.

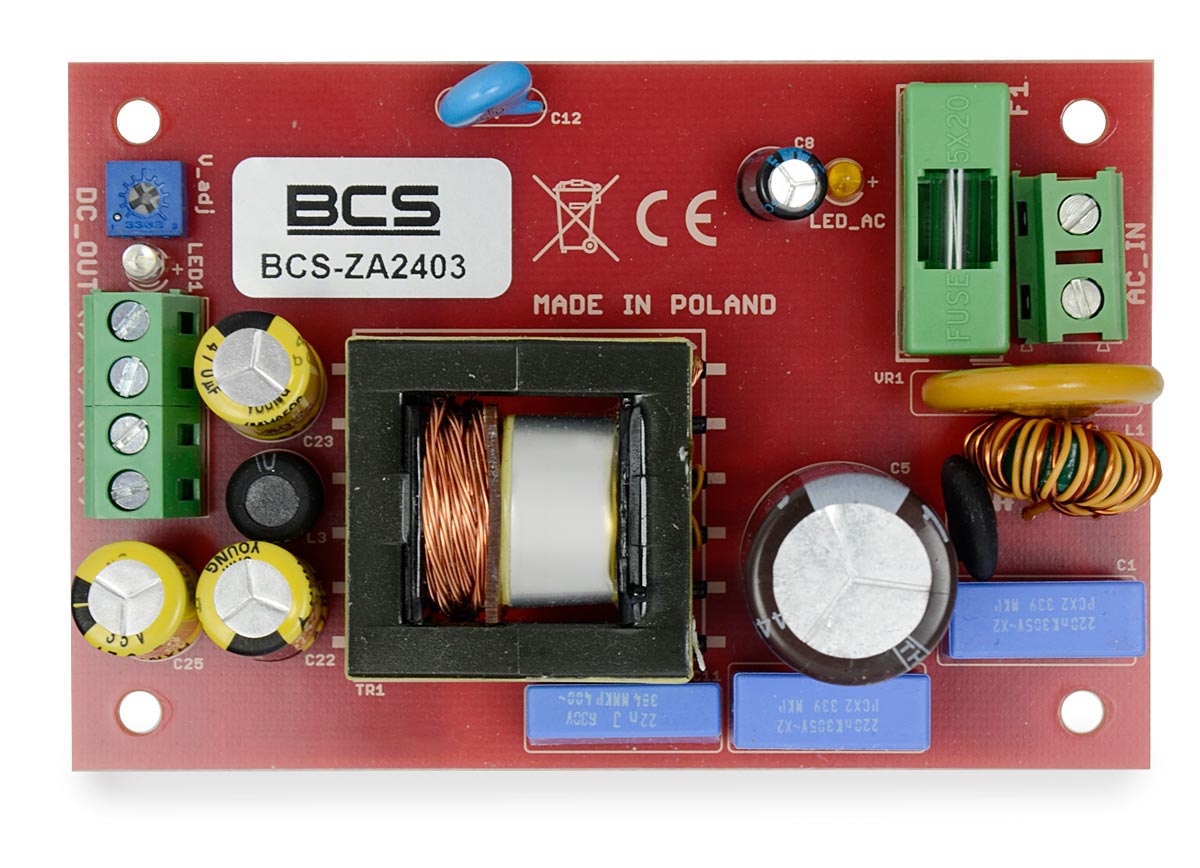

Zasilacz BCS-ZA2403

Modułowy zasilacz impulsowy 24V DC, dedykowany do zasilania urządzeń o obciążalności 3 A (max. moc ciągła 72 W). Dedykowany do pracy w systemie wideodomofonów IP, cechuje się:

  • Wysoką sprawnością ponad 90%
  • Szerokim zakresem napięcia wejściowego
  • Odpornością na zakłócenia sieci i chwilowy zanik napięcia

Sprawność > 90%

Wysoka wydajność zasilacza
Cechą charakterystyczną modelu ZA2403 jest wysoka sprawność, na poziomie ponad 90% - jedynie niewielki ułamek energii jest emitowany pod postacią ciepła, dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur. Co oznacza, że cechuje się on stabilnymi parametrami podczas pracy ciągłej.

Zastosowane zabezpieczenia:

  • Zabezpieczenie przeciwzwarciowe wyjścia 24V DC
  • Zabezpieczenie przed przeciążeniem zasilacza na poziomie 4 A
  • Zabezpieczenie przeciwprzepięciowe (wejścia AC - warystor, wyjście DC - dioda - transil)
  • Zabezpieczenie termiczne
