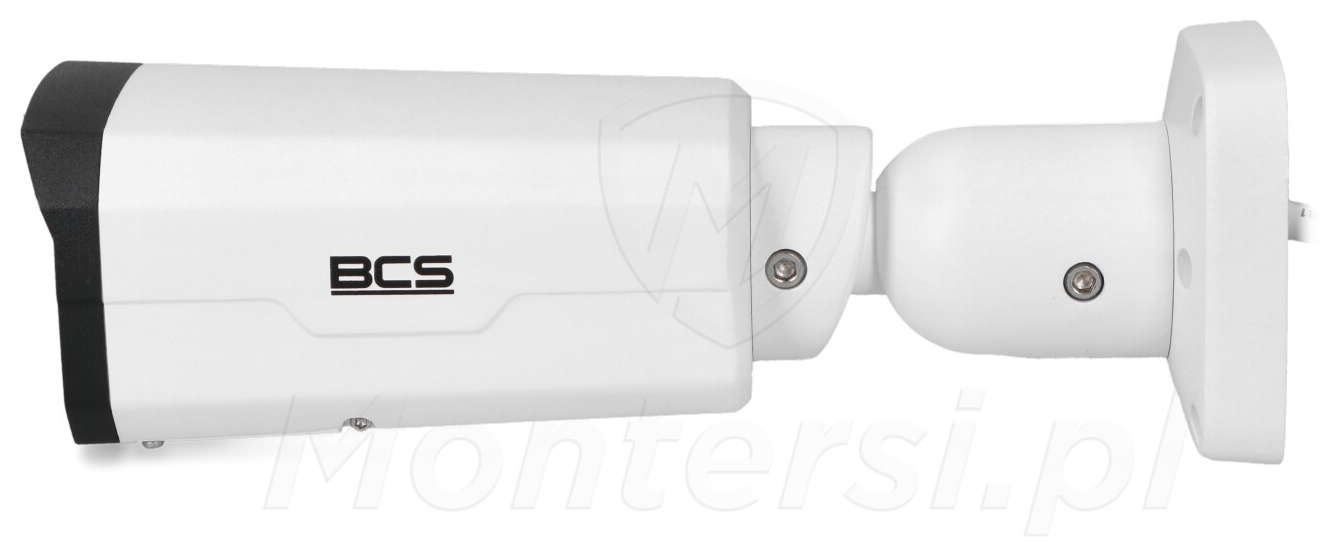

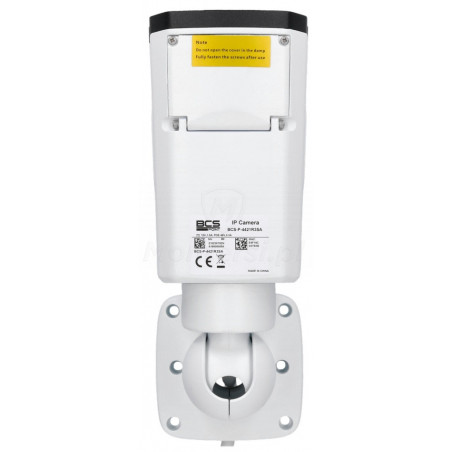

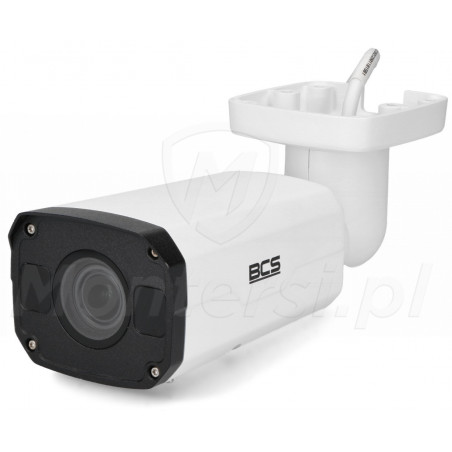

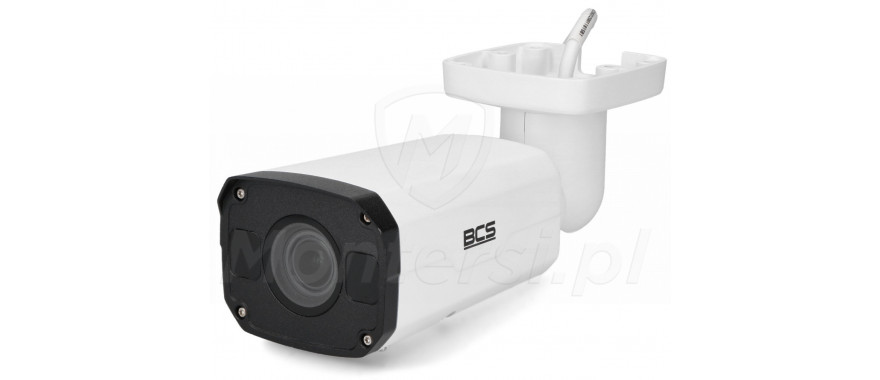

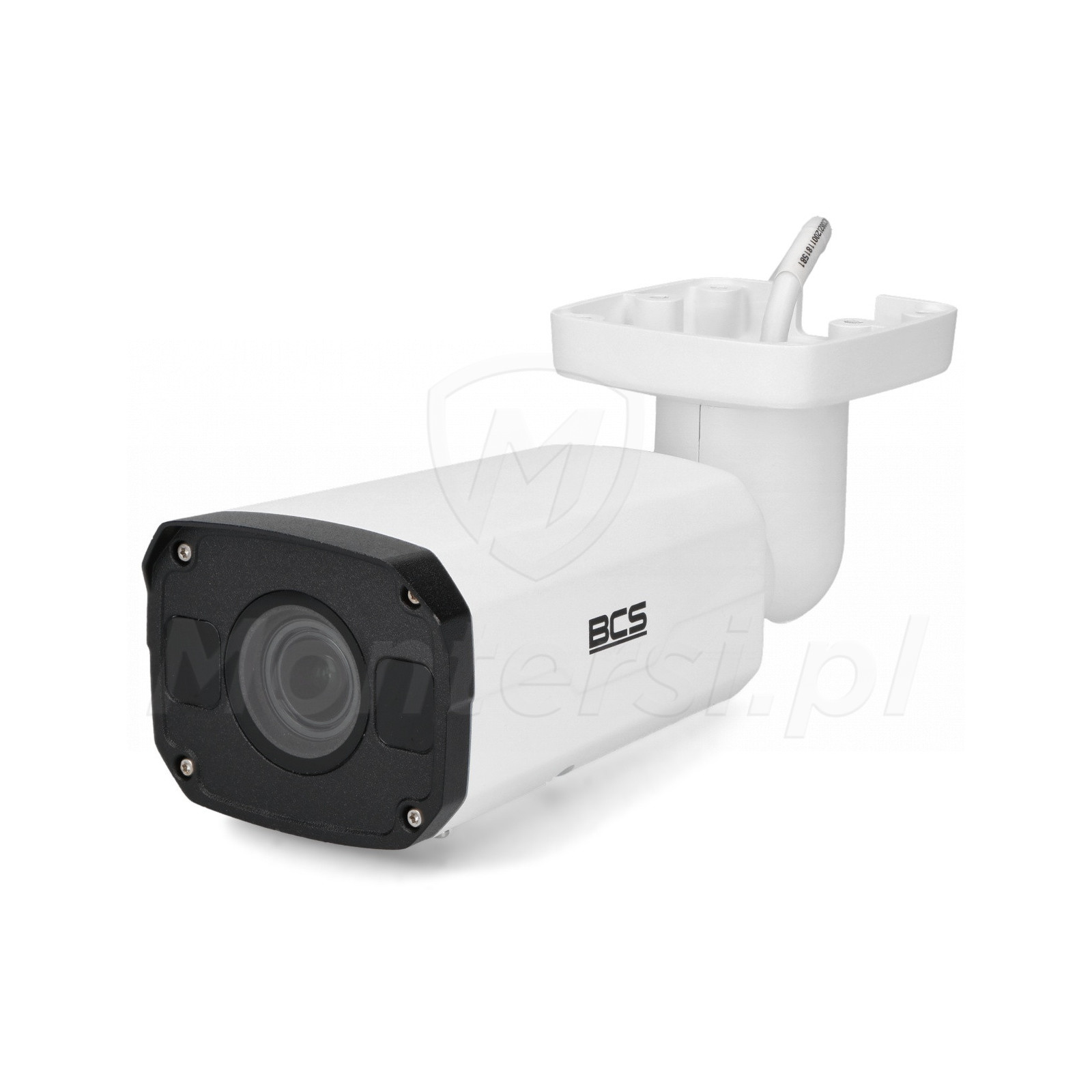

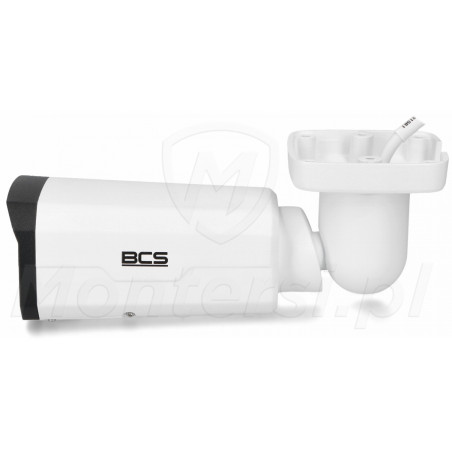

BCS-P-4421R3SA - Tubowa kamera IP 2 Mpx, WDR, H.265

Przetwornik 1/2.9" PS CMOS

Szczegółowy obraz w rozdzielczości 1080p

Kamerę zbudowano w oparciu o standardowy, dobrej jakości przetwornik obrazu 1/2.9" progressive scan CMOS. Dzięki niemu jest ona w stanie wygenerować płynny i szczegółowy obraz, w maksymalnej rozdzielczości 1920 x 1080 (max. 30 kl/s @ 2 Mpx). Taka szczegółowość w zupełności wystarcza w większości standardowych systemów CCTV. Dzięki czemu kamery generujące obraz w rozdzielczości 2 Mpx cieszą się zdecydowanie największą popularnością w systemach monitoringu IP. Rozdzielczości obsługiwane przez kamerę BCS-P-4421R3SA:

• 1920 x 1080 (1080p)
• 1280 x 720 (720p
• 720 x 576 (D1)
• 704 x 288 (2CIF)
• 640 x 360
• 352 x 288 (CIF)

Dodatkową zaletą obrazu w rozdzielczości 1080p jest możliwość wykonanie efektywnego zoomu cyfrowego i stosunkowo nieduża wielkość. Przez co transmisja nie wymaga dużej przepustowości łącza internetowego, a same nagrania nie zajmują dużo przestrzeni dyskowej.

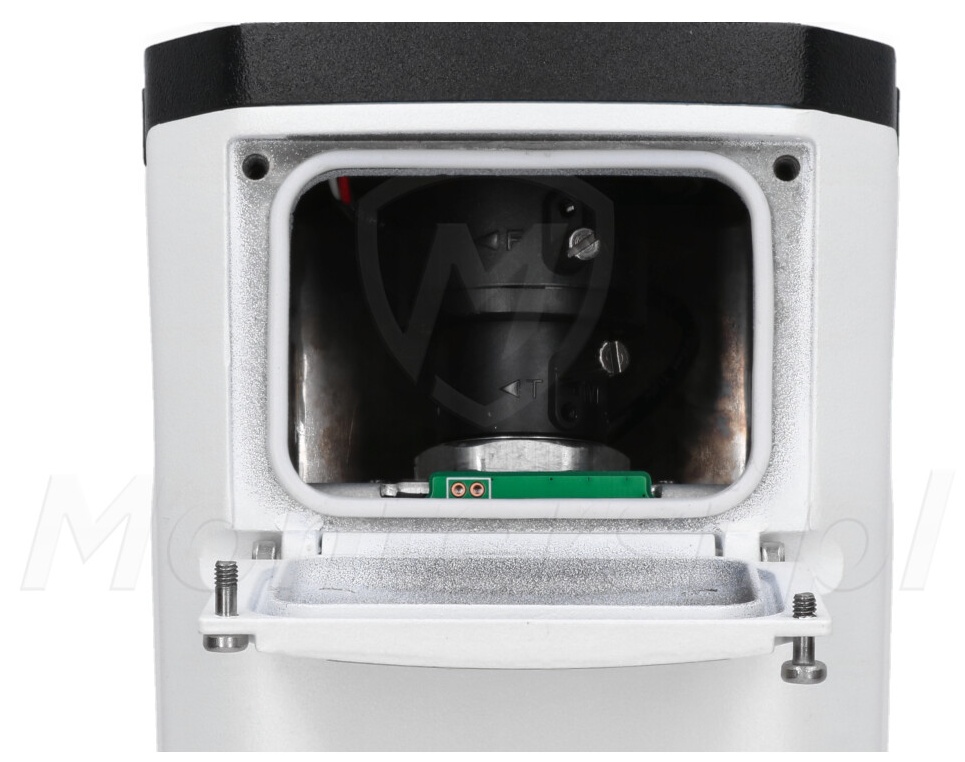

Obiektyw 2.8 - 12 mm (F1.4)

Swobodna regulacja zbliżenia i kąta widzenia

Kamera jest również wyposażona w zmiennoogniskowy obiektyw, o szerokości ogniskowej 2.8 - 12 mm (F1.4). Umożliwia on swobodną regulację zbliżenia i kąta widzenia (107.8° - 26.3° w poziomie / 56.7° - 14.4° w pionie), dzięki którym kamera jest uniwersalna. Przykładowo można ją wykorzystać do realizacji funkcji podglądu ogólnego lub obserwacji konkretnego, stosunkowo bliskiego kadru. Dodatkową zaletą zmiennoogniskowego obiektywu jest duża swoboda w wyborze miejsca montażu kamery. Praktycznie niezależnie od miejsca zamocowania, można tak dobrać obserwowany kadr, aby kamera spełniała swoją funkcję w systemie.

Dodatkową zaletą kamery jest obsługa tzw. funkcji korytarzowej. Funkcja ta zmienia proporcje obrazu, dzięki czemu kamera radzi sobie świetnie w wąskich i długich przejściach.

Interfejs sieciowy

Możliwość zdalnej obsługi kamery

Kamera posiada wbudowany WEB Server i interfejs sieciowy fast ethernet (10 / 100 Mb/s), dzięki któremu można nawiązać z nią zdalne połączenie. Podczas pracy zdalnej użytkownik może np. podglądać obraz z kamery "na żywo" lub zmieniać parametry pracy kamery (jeżeli posiada uprawnienia administratora i łączy się w odpowiedni sposób). Zdalne połączenie może zostać zrealizowane przy pomocy:

• Przeglądarki internetowej, z poziomu której użytkownik ma dostęp do pełnej funkcjonalności i może dowolnie konfigurować parametry pracy
• Dedykowanego oprogramowania na komputer BCS Manager, służącego do budowy zaawansowanego centrum zarządzania systemem monitoringu
• Aplikacji na urządzenia mobilne (Android / iOS), która daje dostęp do podstawowej funkcjonalności

Do cech charakterystycznych oprogramowania BCS Manager można zaliczyć:

• Obsługę do 1000 połączeń
• Podgląd na żywo 256 kanałów (max. 64 okna na karcie)
• Tworzenie schematów alarmowych
• Synchroniczne odtwarzanie nagrań z max. 36 kamer jednocześnie (zdalnie i lokalnie)
• Zdalna konfiguracja urządzeń, tworzenie grup urządzeń i zarządzanie nimi
• Sterowanie kamerami PTZ
• Obsługa audio
• Obsługa TV WALL

Kamera wspiera również sieciowy standard ONVIF (profil S / profil G). Dzięki niemu może ona poprawnie współpracować z rejestratorami innych producentów, które również wspierają standard ONVIF.

Funkcja P2P

Łatwy zdalny podgląd z poziomu urządzeń mobilnych

Kamera obsługuje również funkcję P2P, która wyklucza konieczność stosowania zewnętrznego adresu IP. Wystarczy, że użytkownik zeskanuje kod QR aby uzyskać zdalny podgląd z poziomu telefonu lub tabletu. Jest to wyjątkowo wygodny sposób na zestawianie zdalnego połączenia, który nie wymaga praktycznie żadnej konfiguracji.

PoE 802.3af

Alternatywny sposób zasilania

Dodatkową zaletą kamery jest wsparcie technologii Power over Ethernet, która umożliwia transmisję energii elektrycznej po kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P". Do największych zalet technologii Power over Ethernet można zaliczyć:

• Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
• Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
• Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili

Funkcja WDR 120 dB

Skuteczna obserwacja kontrastowej sceny

Kolejną zaletą modelu BCS-P-4421R3SA jest sprzętowa realizacja funkcji szerokiego zakresu dynamiki (WDR 120 dB). Zapewnia ona dużą rozpiętość tonalną, umożliwiając obserwację planu na którym znajdują się jednocześnie jasne i ciemne obiekty. Dzięki niej możliwa jest skuteczna obserwacja obiektów umieszczonych na jasnym tle lub obiektów znajdujących się w cieni, gdy reszta plany jest dobrze oświetlona.

Funkcja WDR jest niezastąpiona podczas słonecznych dni, kiedy jest bardzo jasno. Dzięki niej kamerę można zamontować np. wewnątrz budynku i zwrócić w stronę przeszklonego wejścia. W takiej konfiguracji twarze osób wchodzących do budynku nie są zaciemnione, co znacznie ułatwia ich identyfikację.

Inteligentna analiza obrazu

Zaawansowane scenariusze nagrywania

Kamera obsługuje również wiele funkcji inteligentnej analizy obrazu. Dzięki nim możliwe jest tworzenie zaawansowanych scenariuszy nagrywania, które poprawiają możliwości nadzoru systemu CCTV. Funkcje inteligentnej analizy umożliwiają lepsze dopasowanie systemu CCTV do specyfiki obiektu i indywidualnych wymagań klienta. Obsługiwane funkcje inteligentnej analizy:

• Przekroczenie wirtualnej, definiowanej przez użytkownika linii
• Wtargnięcie intruza do zdefiniowanej przez użytkownika strefy
• Detekcja zmiany obserwowanej sceny
• Liczenie osób
• Detekcja twarzy
• Detekcja audio

Przykładowym zastosowaniem inteligentnej analizy może być zwiększenie ilości klatek, gdy ktoś wejdzie do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dyskach twardych, a nagrania z czasu obecności intruza są najwyższej jakości.

Podstawowe funkcje kamery BCS-P-4421R3SA:

• Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy przy słabym oświetleniu w warunkach słabego oświetlenia
• NR (2D / 3D DNR) - Redukcja szumów poprawiająca ogólną jakość odwzorowanie kolorów
• AWB - Automatyczny balans bieli, umożliwiający wierne od
• AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
• BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle
• HLC - Kompensacja światła reflektorów, zwiększa prawdopodobieństwo np. poprawnej detekcji tablic rejestracyjnych w warunkach nocnych, gdy światła samochodu są włączone
• ROI - Poprawia jakości wskazanego przez użytkownika fragmentu obrazu. Dzięki niej możliwa jest realizacja "ekonomicznego" sposobu nagrywania
• Defog - Redukuje zakłócenia wywołana wpływem mgły, opadów atmosferycznych, itp.
• Strefy prywatności - Programowalne stery, umożliwiające zamaskowanie obszarów obrazu, które nie powinny być obserwowane (8 strefy)

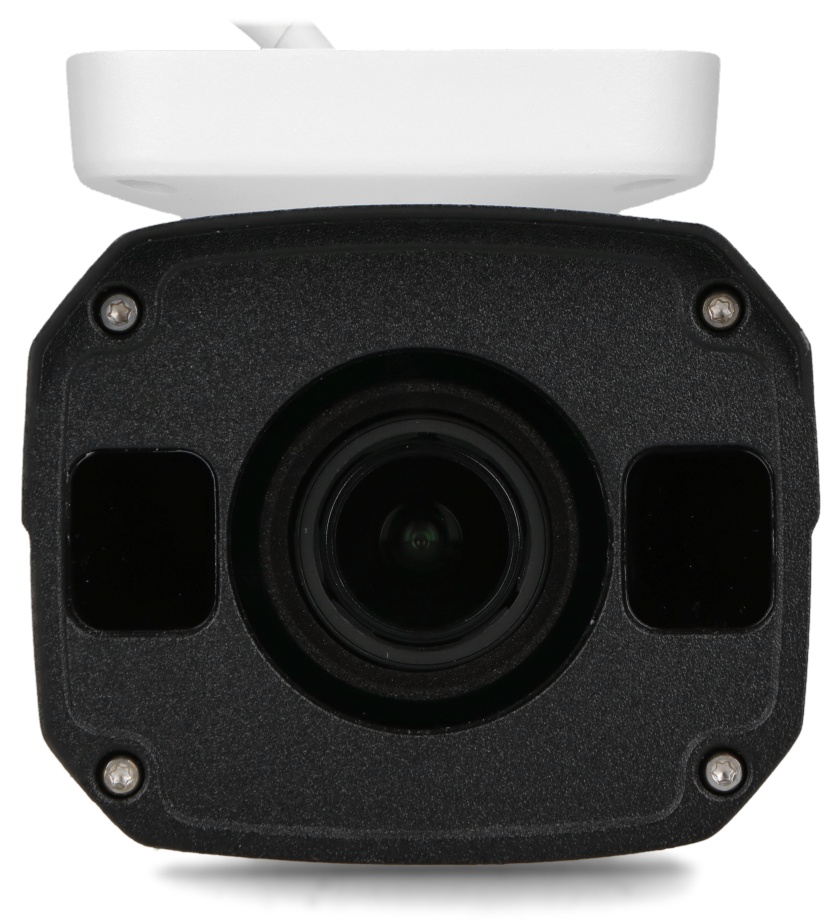

Oświetlacz i mechaniczny filtr podczerwieni

Poprawna praca w każdych warunkach oświetlenia

Do budowy kamery wykorzystano mocny oświetlacz podczerwieni, o skutecznym zasięgu wynoszącym maksymalnie 50 m. Dzięki niemu kamera może prowadzić poprawną obserwację w nocy, w warunkach słabego oświetlenia lub całkowitej ciemności. Do najważniejszych zalet zastosowanego oświetlacza można zaliczyć:

• Automatyczne uruchomienie gdy kamera przełącza się w tryb nocny
• Technologia Black Glass - wyłączony oświetlacz jest całkowicie niewidoczny z zewnątrz
• Możliwość regulacji mocy świecenia promiennika IR. Właściwie dobrana moc daje gwarancję, że obserwowane obiekty nie będą ani prześwietlone, ani niedoświetlone

Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania podczerwonego. Dzięki czemu generowany obraz zachowuje wysoką jakość i naturalne kolory. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym świetle IR.

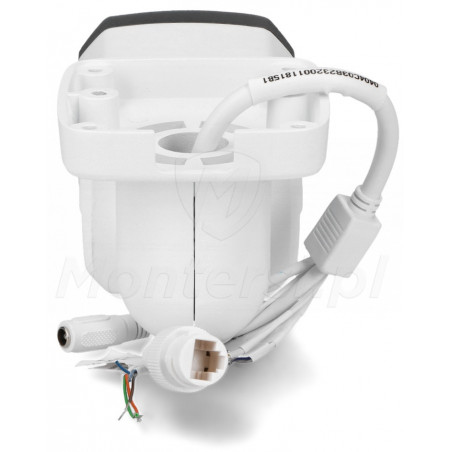

Wejście / wyjście alarmowe

Integracja z urządzeniami innych systemów

Dodatkową zaletą kamery są wbudowane 1 wejście i 1 wyjście alarmowe. Służą one do integracji z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej, umożliwiając realizację zaawansowanych funkcji sterowania:

• Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się rozdzielczość obrazu i liczba rejestrowanych klatek
• Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

Gniazdo na kartę microSD

Lokalna archiwizacja nagrań

Kamera posiada również gniazdo na kartę microSD, o maksymalnej pojemności 128 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.

Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.

Kompresja H.265 i potrójny strumień kodowania

Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie

Kamera korzysta z zaawansowanej kompresji obrazu H.265, będącej następcą popularnej w systemach CCTV kompresji H.264. Nowa wersja umożliwia nawet dwukrotnie mocniejszą kompresję danych, przy praktycznie niezmniejszonej jakości obrazu. Dzięki czemu możliwa jest archiwizacja nagrań z dłuższego okresu i dodatkowo zmniejszają się wymagania dotyczące przepustowości łącza internetowego. Obsługiwane kompresje obrazu:

• Ultra H.265
• H.264
• MJPEG

Kamerę można w dowolnym momencie przełączyć w kompresję H.264 i podłączyć do rejestratora, który nie obsługuje H.265.

Kamera obsługuje również 3 strumienie kodowania, z których każdy może być niezależnie konfigurowany przez użytkownika. Dzięki nim możliwe jest ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o niższych parametrach do zdalnego podglądu. Prędkość transmisji dla poszczególnych strumieni:

• Strumień główny - 1 ~ 30 kl/s @ 1080p / 720p
• Strumień drugi - 1 ~ 25 kls @ 1080p / 720p / D1 / 640 x 360 / 2CIF
• Strumień trzeci - 1 ~ 25 kl/s @ D1 / 640 x 360 / 2CIF / CIF

Obudowa IP66

Odporna na wpływ czynników pogodowych

Model BCS-P-4421R3SA umieszczono w szczelnej obudowie zewnętrznej, która zapewnia niemal całkowitą odporność na wpływ czynników atmosferycznych. Dzięki niej kamera może bezawaryjnie pracować na zewnątrz, niezależnie od panujących warunków pogodowych. Obudowa w klasie szczelności IP66 gwarantuje ochronę przed:

• Zapyleniem i dostaniem się do wnętrza kamery drobnych zabrudzeń
• Opadami atmosferycznymi i wodą bryzgającą ze wszystkich stron
• Skrajnie niskimi i wysokimi temperaturami z zakresu -35...+60 °C
