BasicGSM-SET - Zestaw powiadamiania i sterowania

Kod: 30693

Parametry techniczne:

  • Współpraca: OptimaGSM, BasicGSM 2, MultiGSM 2
  • Miejsce na akumulator: 12V / 7 Ah
  • Zabezpieczenie antysabotażowe: TAK
  • Ilość numerów powiadomień: 8
  • Ilość numerów sterujących: 8
  • Ilość wejść: 8
  • Ilość wyjść: 4
  • Wyjścia sterujące: TAK
  • Zdalna konfiguracja: Tak
  • Monitoring: GPRS, SMS, CLIP
  • Konfiguracja: BasicGSM Manager / SMS
  • Wymiary: 264 x 253 x 85 mm
Mało
Czas realizacji:
24h
793,35 zł
netto: 645,00 zł
Moduł powiadamiani i sterowania BasicGSM-SET
  • Moduł powiadamiani i sterowania BasicGSM-SET
  • Moduł powiadamiani i sterowania BasicGSM-SET
  • Moduł powiadamiani i sterowania BasicGSM-SET
  • Moduł powiadamiani i sterowania BasicGSM-SET

BasicGSM-SET - Moduł powiadamiani i sterowania przeznaczony do integracji systemu sygnalizacji alarmowej i automatyki budynkowej z wykorzystaniem modułu komunikacji GSM. W skład zestawu wchodzą:

  • moduł: BasicGSM 2
  • zasilacz buforowy: PSR-ECO-2012
  • antena GSM: AT-GSM-MINI90
  • obudowa: O-R3P

Parametry techniczne:

Parametry techniczne:

  • Współpraca: OptimaGSM, BasicGSM 2, MultiGSM 2
  • Miejsce na akumulator: 12V / 7 Ah
  • Zabezpieczenie antysabotażowe: TAK
  • Ilość numerów powiadomień: 8
  • Ilość numerów sterujących: 8
  • Ilość wejść: 8
  • Ilość wyjść: 4
  • Wyjścia sterujące: TAK
  • Zdalna konfiguracja: Tak
  • Monitoring: GPRS, SMS, CLIP
  • Konfiguracja: BasicGSM Manager / SMS
  • Wymiary: 264 x 253 x 85 mm

Moduł BasicGSM 2

Kontrola automatyki budynkowej

Ze względu na budowę i funkcjonalność modułu BasicGSM 2 jest dedykowany do integracji z innymi urządzeniami, jako urządzenie pomocnicze. Przede wszystkim służy do współpracy z centralami systemu alarmowego, jako powiadomienie GSM i urządzenie do zdalnego sterowania systemem. Dzięki niemu możliwe jest np. zdalne uzbrajanie i rozbrajanie systemu, sterowanie poszczególnymi wyjściami, podgląd stanu poszczególnych wejść lub przeglądanie historii zdarzeń. BasicGSM znajduje również zastosowanie w:

  • Systemach automatyki domowej
  • Systemach kontroli dostępu
  • Systemach kontroli i sterowania przez sieć GSM
  • Systemach kontroli i nadzoru temperatury
  • Systemach kontroli i nadzoru nad przesyłowymi sieciami energetycznymi

Powiadomienie GSM

Natychmiastowa informacja o zdarzeniu w systemie

Powiadomienie GSM jest obecnie podstawą każdego profesjonalnego systemu alarmowego. Moduł BasicGSM 2 korzysta ze standardowych, sprawdzonych technik powiadomienia o zaistniałych zdarzeniach - SMS / CALL / e-mail. Powiadomienie może być realizowane na 8 różnych numerów telefonów, 8 adresów e-mail lub aplikacje na urządzenia mobilne RopamBasic i RopamDroid. Dodatkową zaletą modułu jest możliwość wgrania i odtwarzania do 8 komunikatów głosowych przy powiadomieniu CALL.

Wejścia/wyjścia modułu

Współpraca z dowolną centralą alarmową i urządzeniami wykonawczymi

Model BasicGSM 2 wyposażono w 8 wejść spośród których:

  • Pierwsze 6 (I1 - I6) to standardowe wejścia typu NO / NC. Służą one do kontroli stanu systemu alarmowego
  • Wejście 7 i 8 to wejścia analogowego NO / NC (GND - 12 V lub 0 - 10 V), umożliwiające podłączenie czujek analogowych
Moduł jest również wyposażony w 1 wyjście przekaźnikowe (O1), służące do sterowania automatyką domową, np. napędem bramowym. Posiada on również 3 wyjścia OC (open collector) oraz 1 wyjście zasilania AUX (12 V). Wyjścia są sterowane przez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe lub LogicProcessor. Są one również zabezpieczone zwarciowo (OCP), przeciążęniowo (OLP), termiczne (OHP), nadnapięciowo (OVP).

RopamBasic / RopamDroid

Zdalna obsługa z poziomu smartfonu

Dużą zaletą modułu powiadomienia BasicGSM 2 jest możliwość zdalnego sterowania z poziomu aplikacji mobilnych. Ropam udostępnia:

  • RopamBasic - aplikacja na urządzenia mobilne z systemem operacyjnym Android i iOS. Realizuje ona połączenie przez GPRS oraz RopamBridge i z jej poziomu możliwy jest: podgląd stanu podłączonych urządzeń, sterowanie wyjściami modułu GSM, uzbrajanie / rozbrajanie systemu, przeglądanie historii zdarzeń i przeglądanie stanu awarii.
  • RopamDroid - aplikacja na urządzenia mobilne z systemem operacyjnym Android, umożliwiająca łatwe i szybkie sterowanie systemem (przez wiadomości SMS). Z jej poziomu użytkownik może np. sprawdzać status systemu, blokować wejścia lub grupowo sterować wyjściami.

LogicProcessor

Inteligentne sterowanie automatyką domową

Kolejną zaletą modułu BasicGSM 2 jest wbudowany 32-bitowy mikroprocesor, z systemem operacyjnym czasu rzeczywistego (RTOS). Dzięki niemu możliwa jest obsługa obsługa zaawansowanych funkcji logicznych i funkcji czasowo-logicznych. A co za tym idzie, moduł można wykorzystać do realizacji funkcji automatyki domowej, połączonej ze sterowaniem GSM.
BasicGSM udostępnia funkcje logiczne dla wejść, wyjść, markerów, progów temperatury, progów wejść analogowych, awarii, timerów i wartości binarnych. Obsługuje on również 10 niezależnych warunków logicznych, 10 przekaźników czasowych i 4 timery kalendarzowe. Możliwości programowania logiki systemu są bardzo szerokie, co umożliwia precyzyjne dostosowanie modułu do specyfiki obiektu i wymagań klienta.
BasicGSM-SET_7_zw

Zasilacz PSR-ECO-2012

Sprawność 90%

Stabilne parametry pracy ciągłej

Zasilacz PSR-ECO-2012 cechuje się również wysoką sprawnością na poziomie aż 90%. Jedynie niewielka część energii jest wydzielana pod postacią ciepła podczas pracy ciągłej. Co za tym idzie, zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia mu zachowanie stabilnych parametrów przez cały czas działania.

Zasilacz buforowy

Współpraca z akumulatorem podtrzymującym

Cechą charakterystyczną zasilacza jest możliwość współpracy z akumulatorem kwasowo-ołowiowym (SLA lub AGM), o pojemności 1.2 Ah lub 7 Ah. Po jego zastosowaniu zasilacz PSR-ECO-2012 może pracować w trybie buforowym, podtrzymującym pracę systemu w przypadku awarii sieci 230V AC. Zasilacz, po awarii sieci elektrycznej, przełącza się automatycznie w tryb akumulatorowy. Gdy sytuacja wróci do normy, zasilacz również wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora.

Do cech charakterystycznych zastosowanego obwodu akumulatora można zaliczyć:

  • Dwufazowy proces ładowania - stałoprądowy i stałonapięciowy
  • Automatyczna kompensacja napięcia ładowania +/- 3.3 mV/°C, względem temperatury 25 °C
  • Obsługa funkcji dynamicznego testu i diagnostyki akumulatora

Obwód akumulatora posiada również liczne zabezpieczenia, takie jak:

  • Przeciążeniowe (OCP)
  • Przeciwzwarciowe (SCP)
  • Podnapięciowe (UVP)
  • Przed odwrotną polaryzacją (RPP)

Antena: AT-GSM-MINI90

Antena o małych rozmiarach pozwalająca na umieszczenie jej we wnętrzu obudowy systemowej. Do jej charakterystycznych cech można zaliczyć:

  • Obsługa pasma GSM 900/1800
  • Złącze antenowe SMA-m
  • Zysk energetyczny na poziomie 2.15 dBi
  • VSWR < 2.0
  • Impedancja 50 Ohm
  • Polaryzacja: pionowa, dookólna

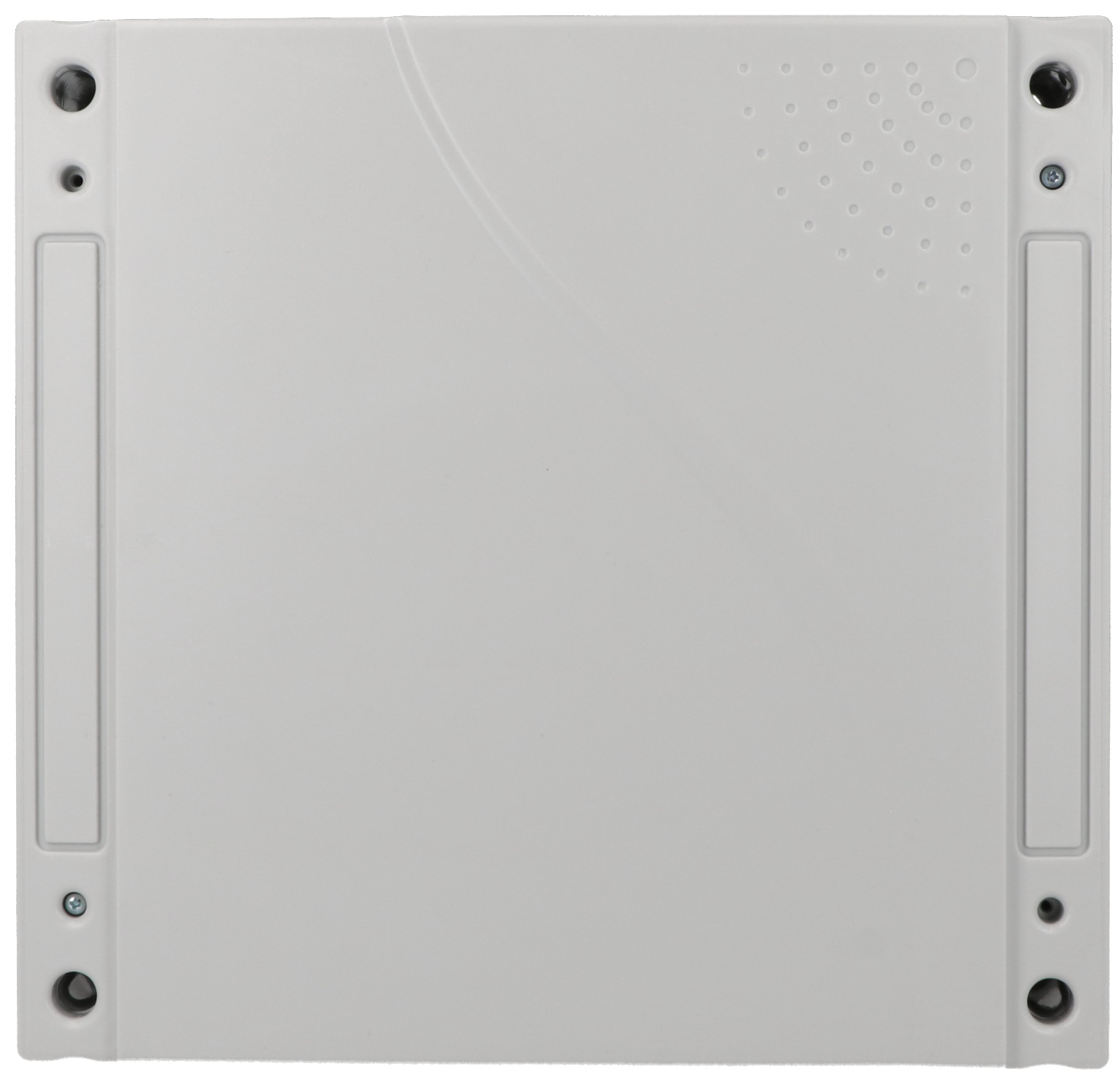

Obudowa O-R3P

Natynkowa obudowa montażowa, przeznaczona do montażu i integracji urządzeń systemów SSWiN Ropam. W jej wnętrzu zamontowano już moduł BasicGSM 2 wraz z anteną oraz zasilacz buforowy. Dzięki wykonaniu z tworzywa sztucznego obudowa nie blokuje sygnału GSM ani Wi-Fi.

Miejsce na akumulator

Możliwość realizacji zasilania buforowego systemu SSWiN

We wnętrzu obudowy przewidziano miejsce na mały akumulator podtrzymujący, kwasowo-ołowiowy suchy 7 Ah / 12 V (SLA). Po jego zastosowaniu, zamontowany w obudowie system alarmowy może poprawie pracować po awarii sieci elektrycznej. Praca w trybie buforowym jest jednym z podstawowych wymagań, które musi spełniać każdy system alarmowy.

Zabezpieczenie antysabotażowe

Ochrona przed nieautoryzowanym otwarciem

Kolejną zaletą obudowy O-R3P jest wbudowany tamper, zapewniający ochronę przed nieautoryzowanym otwarciem obudowy. Dodatkowe zabezpieczenie zwiększa niezawodność i stopień ochrony systemu alarmowego.
