AWZ577 - Moduł bezpiecznikowy, 8x PTC

Kod: 06385

Parametry techniczne:

Napięcie zasilania: 10 - 30V DC
Napięcie wyjściowe: 10 - 30V DC (Uin)
Ilość wejść zasilania: 2
Ilość wyjść zasilania: 8
Bezpieczniki: Polimerowe
Sygnalizacja optyczna: Diody LED
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie przepięciowe: TAK
Montaż: Listwa montażowa lub wkręty montażowe
Klasa środowiskowa: II
Temperatura pracy: -10...+50 °C
Waga: 51 g
Gwarancja producenta: 24 miesiące od daty produkcji

Mało

Czas realizacji:

24h

41,82 zł

netto: 34,00 zł

Opis produktu
Załączniki

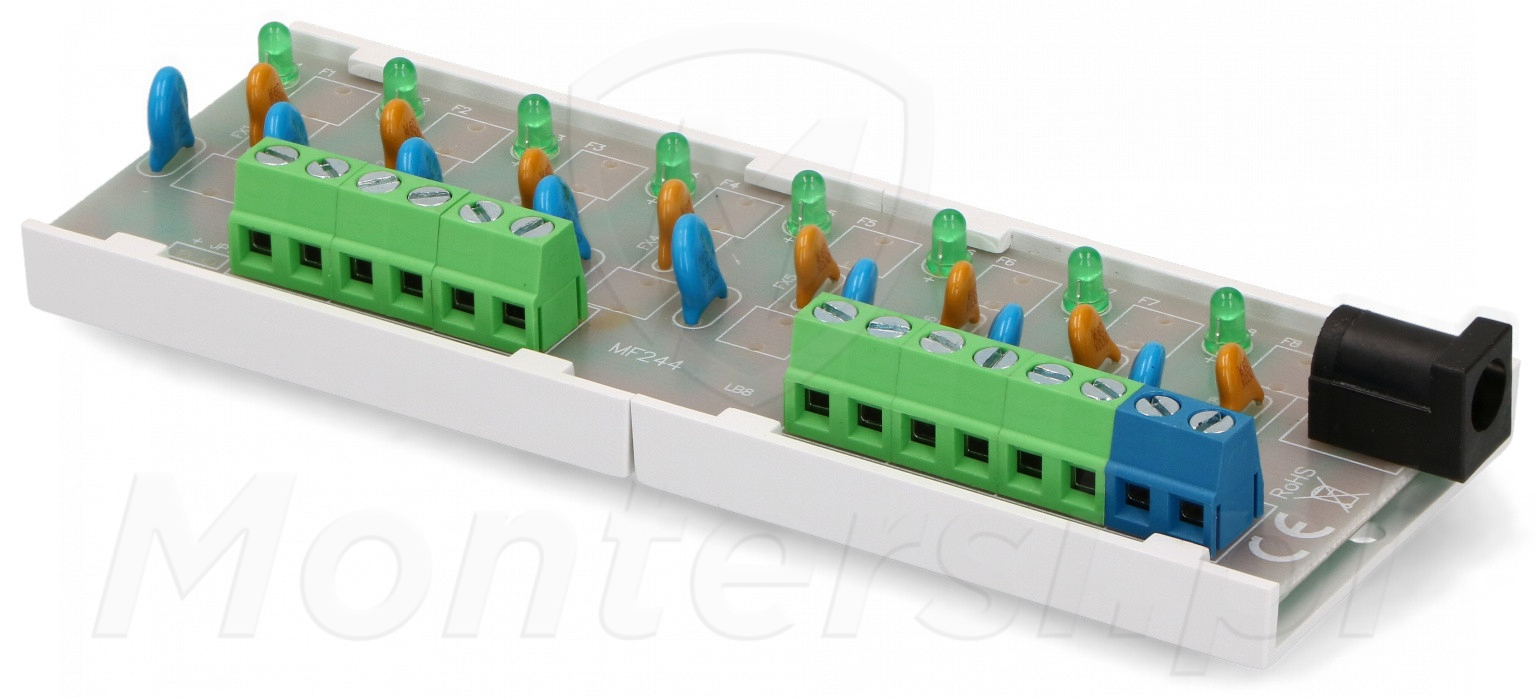

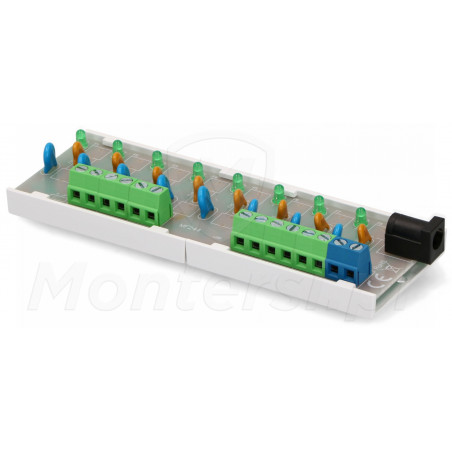

AWZ577 - Moduł bezpieczników polimerowych służący do dystrybucji napięcia z zakresu 10 - 30V DC, na 8 urządzeń końcowych. Sprawdza się świetnie w systemach niskonapięciowych, umożliwiając realizację zasilania kliku urządzeń z tego samego zasilacza. Przykładowo można go wykorzystać w systemie CCTV do zasilania 8 kamer z zasilacza dużej mocy. Cechy charakterystyczne modułu AWZ577:

8 wyjść zasilania AUX1 - AUX8, na których napięcie jest zgodne z napięciem na wejściu
2 równorzędne wejścia zasilania - zaciski śrubowe i standardowe gniazdo DC 5.5/2.1
Bezpieczniki polimerowe PTC 0.3A, zabezpieczające każde z wyjść
Zabezpieczenie wyjść warystorem, chroniącym przed skutkami przepięć w układzie zasilania
Diodowa sygnalizacja zadziałania bezpiecznika
Obsługa przewodu o maksymalnym przekroju 1 mm2
Mocowany na listwie montażowej lub przy pomocy wkrętów montażowych

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 10 - 30V DC
Napięcie wyjściowe: 10 - 30V DC (Uin)
Ilość wejść zasilania: 2
Ilość wyjść zasilania: 8
Bezpieczniki: Polimerowe
Sygnalizacja optyczna: Diody LED
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie przepięciowe: TAK
Montaż: Listwa montażowa lub wkręty montażowe
Klasa środowiskowa: II
Temperatura pracy: -10...+50 °C
Waga: 51 g
Gwarancja producenta: 24 miesiące od daty produkcji

Bezpieczniki polimerowe

Skuteczna ochrona podłączonych urządzeń

Każde wyjście modułu AWZ577 jest zabezpieczone przy pomocy bezpiecznika polimerowego PTC 0.3A. Dzięki nim, podłączone do modułu urządzenia są chronione przed przeciążeniem i zwarciem. Zasada działania bezpieczników polimerowych jest stosunkowo prosta - jeżeli na wyjściu ma się pojawić zbyt duży prąd, bezpiecznik zwiększa swoją rezystancję.

Wejścia zasilania

Obsługa większości zasilaczy

Moduł posiada 2 wejścia zasilania - standardowe gniazdo DC 5.5/2.1 oraz parę zacisków śrubowych. Dzięki nim może on współpracować z praktycznie każdym zasilaczem wtyczkowym i modułami zasilaczy stosowanymi w systemach CCTC, SSWiN, KD, itd. Wejścia zasilania są równorzędne i nie ma znaczenie do którego podłączone zostanie zasilanie.

Sygnalizacja LED

Optyczna sygnalizacja zadziałania bezpiecznika

Model AWZ577 posiada sygnalizację optyczną, zrealizowaną w oparciu o 8 zielonych diod LED. Przy ich pomocy realizowane jest powiadomienie o zadziałaniu bezpieczników PTC przy każdym z wyjść.

Pobierz

Typ	Nazwa	Rozmiar
Instrukcje	pdf AWZ577 - instrukcja montażu	227.05 kB	Pobierz
Karty Katalogowe	pdf AWZ577 - karta katalogowa	89.98 kB	Pobierz
Certyfikaty	pdf AWZ577 - deklaracja CE	212.09 kB	Pobierz
