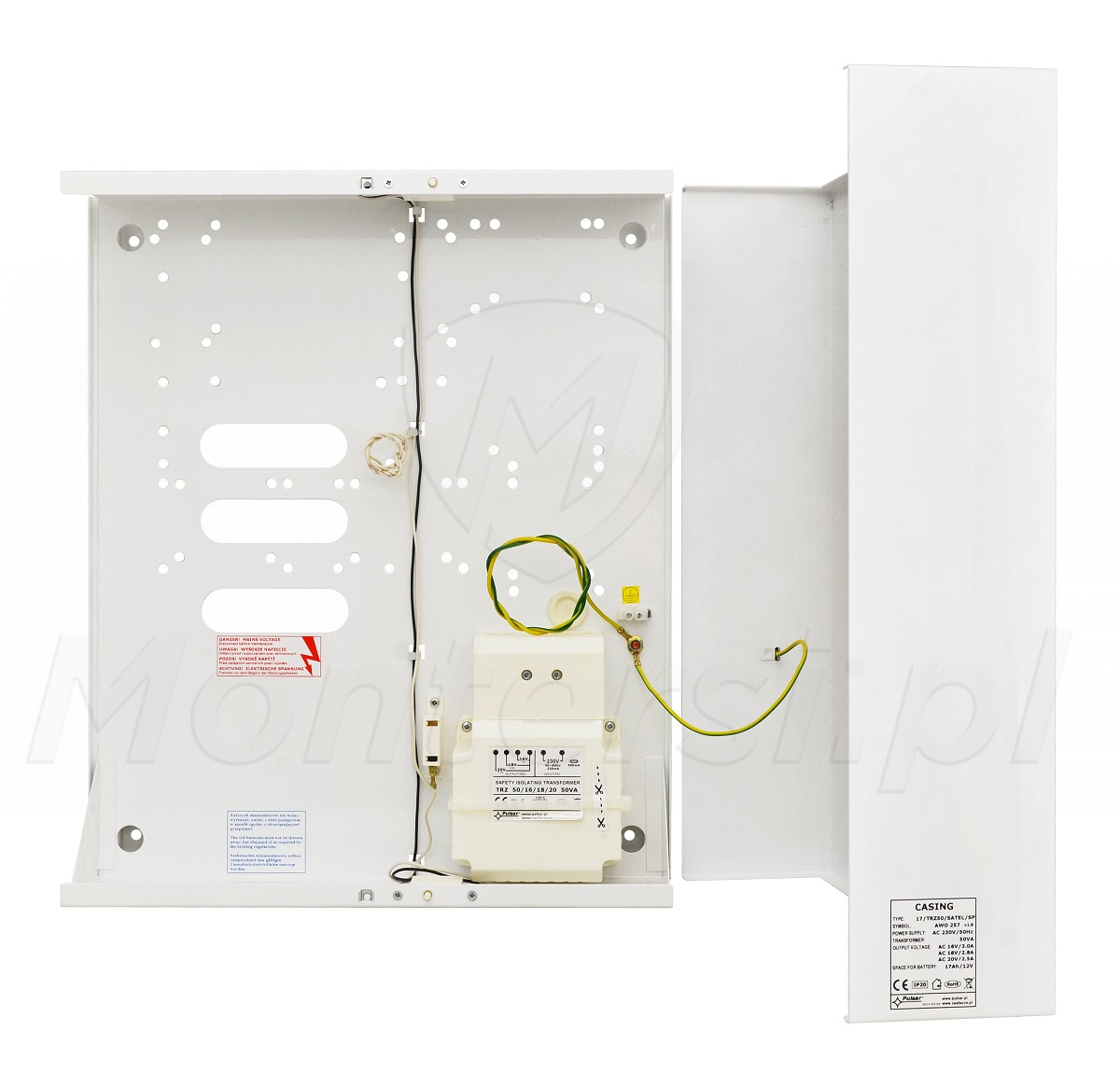

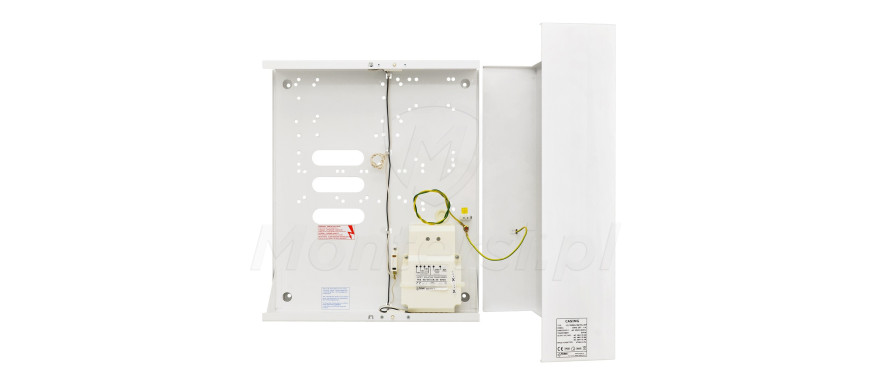

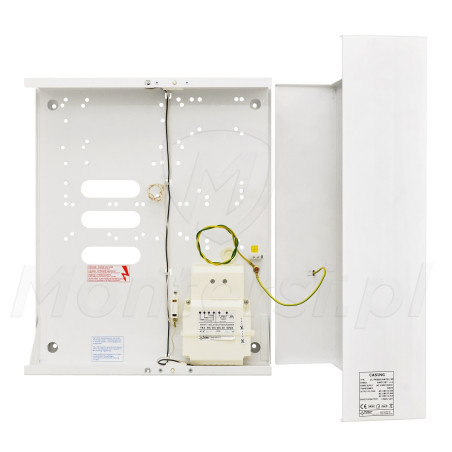

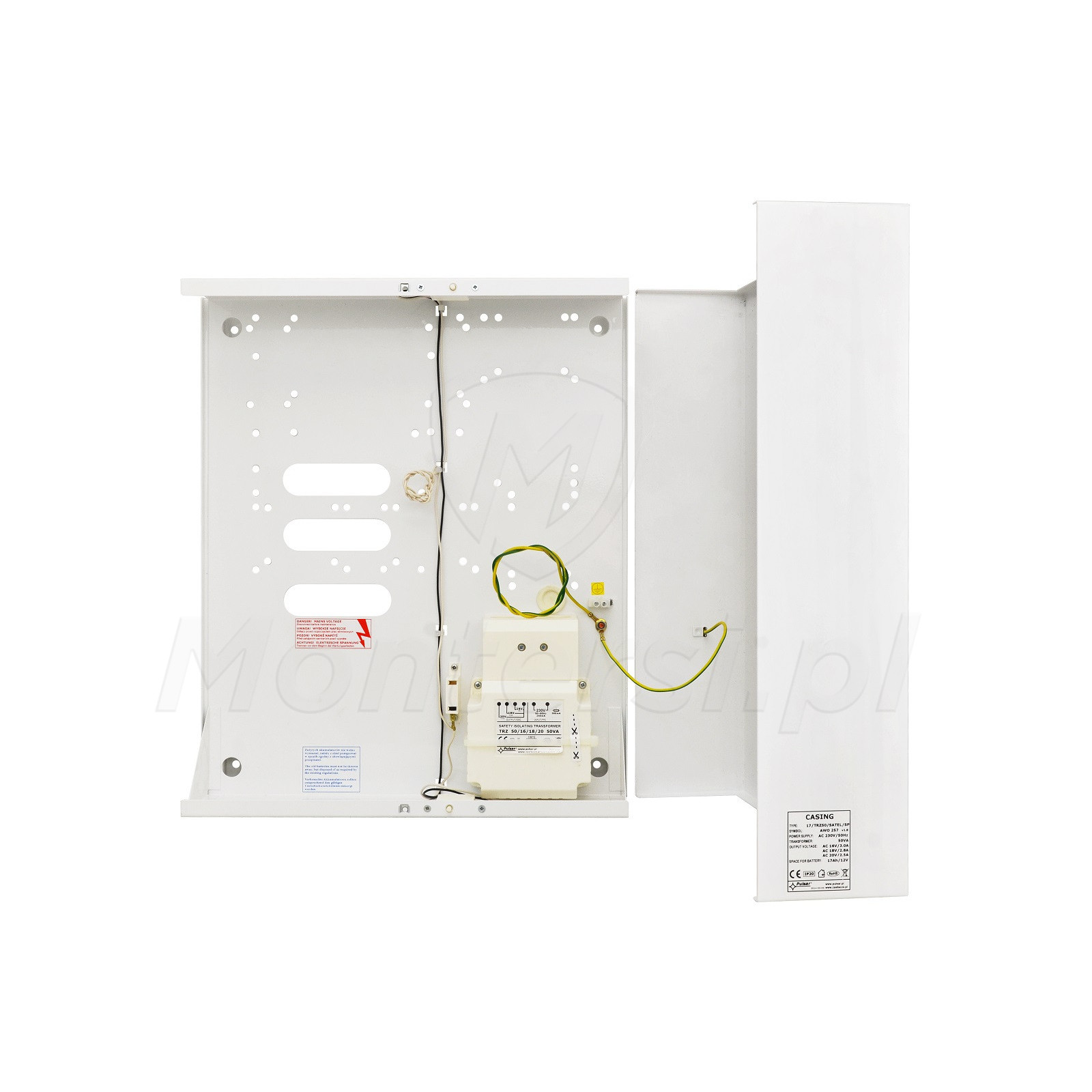

AWO257 - Obudowa montażowa systemu SSWiN / KD

Kod: 15538

Parametry techniczne:

Rodzaj obudowy: Do central alarmowych i modułów dodatkowych
Współpraca: SATEL INTEGRA, SATEL VERSA i SATEL CA
Wbudowany transformator: TRP 50VA/16V/18V/20V
Montaż obudowy: Natynkowy
Wyjścia: 230 V AC
Miejsce na akumulator: 17 Ah / 12 V
Zabezpieczenie antysabotażowe: TAK
Warunki pracy: II klasa środowiskowa
Wykonanie: Blacha DC01
Wymiary: 340 x 400 x 110 mm
Waga: 5.4 kg
Klasa szczelności: IP20
Gwarancja producenta: 24 miesiące od daty produkcji

Na zamówienie

Czas realizacji:

48h

380,07 zł

netto: 309,00 zł

Opis produktu
Załączniki

AWO257 - Obudowa montażowa z wbudowanym transformatorem, dedykowana do integracji i łatwego montażu urządzeń systemów SSWiN i systemów KD.

Do jej elementów wyróżniających można zaliczyć:

Konstrukcja zgodna z normą EN 50131 Grade 3
Wbudowany transformator TRP 50VA/16V/18V/20V (16 V AC / 18 V AC / 20 V AC)
Miejsce na akumulator kwasowo-ołowiowy suchy (SLA) 17 Ah / 12 V
Zabezpieczenie antysabotażowe przed otwarciem obudowy i oderwaniem od podłoża (2x mikrowyłącznik NO / NC)
Wykonanie z blachy stalowej walcowanej na zimno (DC01), o grubości 1 mm
Montaż natynkowy z 15 mm dystansem od ściany, który umożliwia łatwe wprowadzenie przewodów
Zamykanie przy pomocy wkrętu walcowego 2x

AWO257 jest obudową dedykowaną do integracji elementów systemu alarmowego lub systemu kontroli dostępu. W jej wnętrzu można zamontować centralę, liczne moduły dodatkowe oraz akumulator podtrzymujący, zwiększający niezawodność całego systemu.

Obudowa umożliwia wygodny montaż np.:

Płyty centrali alarmowej i dodatkowych modułów alarmowych
Kontrolera systemu KD i modułów dodatkowych
Modułu GSM i modułu zasilacza buforowego

Parametry techniczne:

Parametry techniczne:

Rodzaj obudowy: Do central alarmowych i modułów dodatkowych
Współpraca: SATEL INTEGRA, SATEL VERSA i SATEL CA
Wbudowany transformator: TRP 50VA/16V/18V/20V
Montaż obudowy: Natynkowy
Wyjścia: 230 V AC
Miejsce na akumulator: 17 Ah / 12 V
Zabezpieczenie antysabotażowe: TAK
Warunki pracy: II klasa środowiskowa
Wykonanie: Blacha DC01
Wymiary: 340 x 400 x 110 mm
Waga: 5.4 kg
Klasa szczelności: IP20
Gwarancja producenta: 24 miesiące od daty produkcji

Transformator TRP 50VA/16V/18V/20V

Wygodne zasilanie urządzeń zamontowanych w obudowie

AWO257 posiada wbudowany dobrej jakości transformator sieciowy TRP 50VA/16V/18V/20V. Przy jego pomocy możliwa jest realizacja zasilania urządzeń zamontowanych w obudowie, które wymagają napięcia zmiennego 16V AC, 18V AC lub 20 V AC. Co za tym idzie transformator można wykorzystać do realizacji zasilania central alarmowych, modułów kontroli dostępu i innych modułów dodatkowych. Model TRP 50VA/16V/18V/20V cechuje się mocą pozorną na poziomie 50 VA.

Miejsce na akumulator

Możliwość realizacji zasilania buforowego systemu SSWiN

We wnętrzu obudowy przewidziano miejsce na mały akumulator podtrzymujący, kwasowo-ołowiowy suchy 17 Ah / 12 V (SLA). Po jego zastosowaniu, zamontowany w obudowie system alarmowy może poprawie pracować po awarii sieci elektrycznej. Praca w trybie buforowym jest jednym z podstawowych wymagań, które musi spełniać każdy system alarmowy.

Zabezpieczenie antysabotażowe

Ochrona przed nieautoryzowanym otwarciem i oderwaniem od ściany

Kolejną zaletą obudowy AWO257 są wbudowane tampery, zapewniające ochronę przed nieautoryzowanym otwarciem obudowy i jej oderwaniem od ściany. Dodatkowe zabezpieczenie zwiększa niezawodność i stopień ochrony systemu alarmowego. Alarm sabotażu jest realizowany przez wyjścia typu NO/NC (50 V DC / 0.5 A), które można podłączyć do dowolnej centrali alarmowej.
