AUPS-70-120-L1 - Zasilacz buforowy SMPS 12 V DC / 6 A, IP56

Kod: 28538

Parametry techniczne:

Napięcie zasilania: 190 - 260 V AC
Napięcie wyjściowe: 10.2 - 13.8 V DC
Prąd wyjściowy (max): 6 A (8 A z ładowaniem akumulatora)
Moc zasilacza (max): 72 W (96 W z ładowaniem akumulatora)
Sprawność: 90%
Dedykowany akumulator: SLA 7 Ah
Prąd ładowania akumulatora: 1 A / 2 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK

Na zamówienie

Czas realizacji:

48h

399,75 zł

netto: 325,00 zł

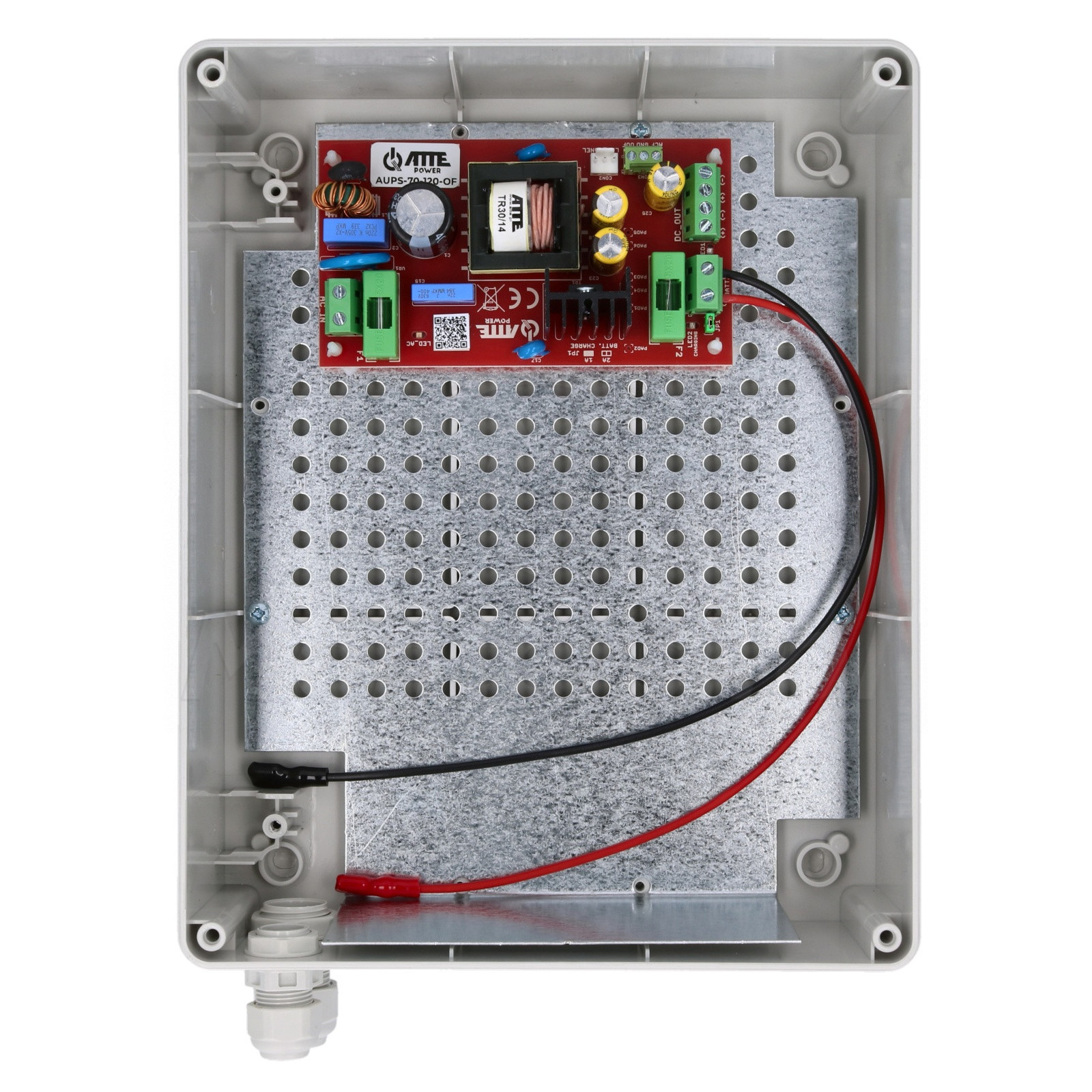

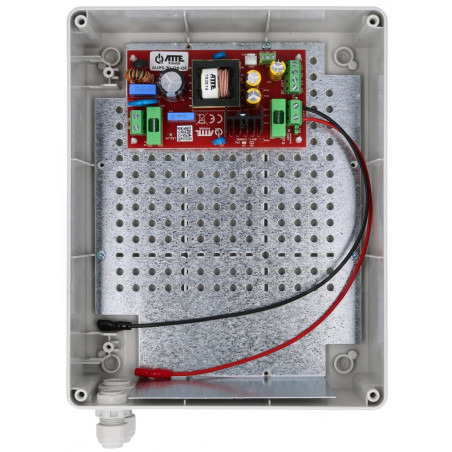

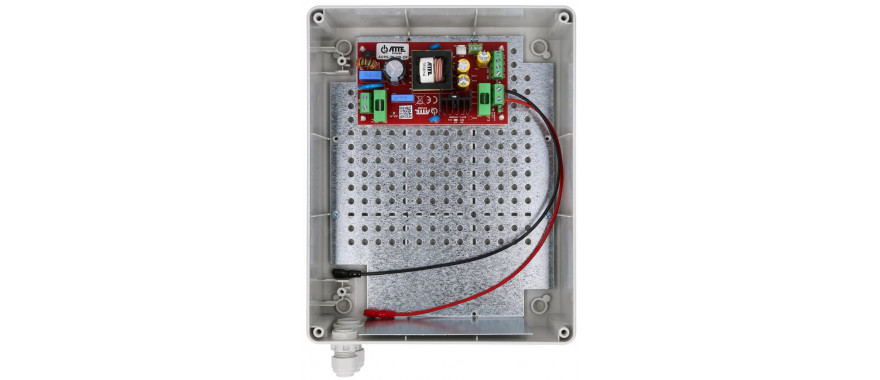

Wnętrze zasilacza buforowego ATTE AUPS-70-120-L1

Opis produktu
Załączniki

AUPS-70-120-L1 - Zasilacz buforowy SMPS w hermetycznej obudowie ABOX-L1, dedykowany do bezprzerwowego zasilania urządzeń wymagających napięcia 12 V DC. Sprawdza się on świetnie jako element systemów monitoringu CCTV, kontroli dostępu, systemów alarmowych i nie tylko. Zbudowany z wysokiej jakości elementów, cechuje się niezawodnością i stabilnymi parametrami pracy ciągłej przez długi okres czasu. Do cech charakterystycznych zasilacza AUPS-70-120-L1 można zaliczyć:

Napięcie wyjściowe: 10.2 - 13.8 V DC
Maksymalny prąd wyjściowy: 8 A podczas ładowania akumulatora (6 A bez ładowania)
Współpraca z akumulatorami bezobsługowymi SLA (żelowymi lub AGM)
Wysoka sprawność na poziomie 90%
Zabezpieczenia: SCP, OLP, OHP, termiczne
Diodowa sygnalizacja stanu pracy
Wbudowane 2 wyjścia techniczne typu OC
Długi czas podtrzymania, w porównaniu do klasycznych systemów z zasilaczami UPS
Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Hermetyczna obudowa IP56, z miejscem na akumulator 7 Ah

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 190 - 260 V AC
Napięcie wyjściowe: 10.2 - 13.8 V DC
Prąd wyjściowy (max): 6 A (8 A z ładowaniem akumulatora)
Moc zasilacza (max): 72 W (96 W z ładowaniem akumulatora)
Sprawność: 90%
Dedykowany akumulator: SLA 7 Ah
Prąd ładowania akumulatora: 1 A / 2 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Wyjścia techniczne: TAK
Sygnalizacja pracy: Diody LED
Klasa szczelności: IP56
Temperatura pracy: -25...+50 °C
Wymiary: 198 x 248 x 100 mm
Waga: 0.96 kg
Gwarancja producenta: 24 miesiące

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci 230 V AC

AUPS-70-120-L1 jest zasilaczem buforowym, umożliwiającym rozwiązanie problemu nieprzerwanego zasilania urządzeń 12 V DC. Po podłączeniu do niego akumulatora podtrzymującego SLA (żelowego lub AGM), może on pracować w trybie awaryjnym, podtrzymującym pracę systemu po awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

Prąd ładowania akumulatora: 1 A / 2 A (wybierany przy pomocy zwory)
Ochrona akumulatora przed nadmiernym rozładowaniem - odłączenie akumulatora dla napięcia poniżej 10.2 V
Zabezpieczenie przed przeciążeniem i odwrotnym podłączeniem akumulatora - bezpiecznik topikowy 6.3 A

Sprawność 90%

Stabilne parametry pracy ciągłej

Zasilacz AUPS-70-120-L1 cechuje się wysoką sprawnością, na poziomie 90%. Co oznacza, że cechuje się on niskim zużyciem energii i przy transformacji napięcia nie nagrzewa się do wysokich temperatur. Dzięki czemu zachowuje on stabilne parametry pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza AUPS-70-120-L1:

Przeciwzwarciowe SCP
Przeciążeniowe OLP
Termiczne OHP
Przepięciowe

Diody LED i wyjścia techniczne

Sygnalizacja stanu pracy i awarii zasilacza

Zasilacz posiada wbudowaną sygnalizację optyczną, zrealizowaną w oparciu o 3 diody LED - żółtej, zielonej oraz czerwonej. Służą one do sygnalizacji stanu pracy zasilacza:

LED1 (żółta) - obecność napięcia sieciowego 230 V AC
LED2 (zielona) - obecność napięcia DC_out
LED3 (czerwona) - ładowanie akumulatora

Zasilacz jest również wyposażony w wyjścia techniczne, typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do wysyłania sygnału o nieprawidłowym działaniu zasilacza. Model AUPS-70-120-L1 jest wyposażony w 2 wyjścia:

OUF - brak napięcia DC_out
ACF - brak napięcia AC

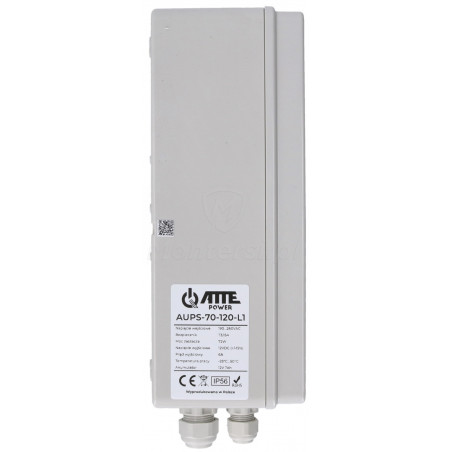

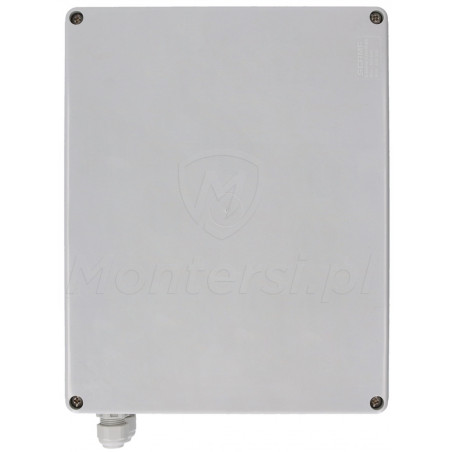

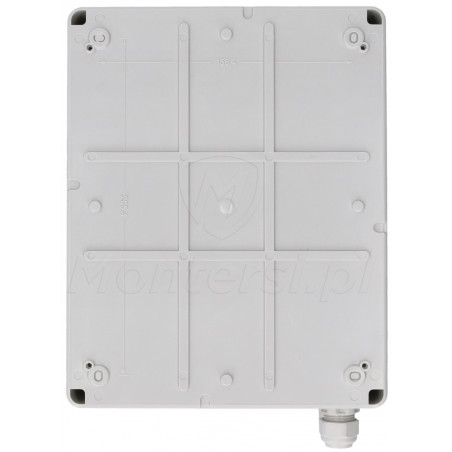

Obudowa ABOX-L1

Bezawaryjna praca na zewnątrz

Zasilacz AUPS-70-120-L1 umieszczono w małej, hermetycznej obudowie (IP56), przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę elementów przed ingerencją osób trzecich i wpływem czynników pogodowych. Dzięki czemu zasilacz może poprawnie pracować na zewnątrz, praktycznie niezależnie od panujących warunków pogodowych. Do elementów wyróżniających obudowy ABOX-L1 można zaliczyć:

Wykonana z tworzywa sztucznego UV, zapewniające odporność na działanie promieni słonecznych i inne niekorzystne czynniki pogodowe
Wbudowane dławnice 1x M16 i 1x M20, do hermetycznego wprowadzenia przewodów
Pokrywa i obudowa połączone żyłką, w celu ułatwienia serwisu
Miejsce na akumulator 7 Ah
Systemowe otworowanie w rastrze 10.8 mm (możliwość poziomego lub pionowego montażu elementów we wnętrzu obudowy)
Montaż naścienny przy pomocy uchwytów montażowych (uchwyty w zestawie)
