AUPS-100-120-F - Zasilacz buforowy SMPS 12 V DC / 8 A

Kod: 28542

Parametry techniczne:

Napięcie zasilania: 190 - 260 V AC
Napięcie wyjściowe: 10.2 - 13.8 V DC
Prąd wyjściowy (max): 8 A (10 A z ładowaniem akumulatora)
Moc zasilacza (max): 100 W (120 W z ładowaniem akumulatora)
Sprawność: 90%
Dedykowany akumulator: SLA 18 Ah
Prąd ładowania akumulatora: 1 A / 2 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK

Mało

Czas realizacji:

24h

564,57 zł

netto: 459,00 zł

Opis produktu
Załączniki

AUPS-100-120-F - Zasilacz buforowy SMPS w obudowie ABOX-F, dedykowany do bezprzerwowego zasilania urządzeń wymagających napięcia 12 V DC. Sprawdza się on świetnie jako element systemów monitoringu CCTV, kontroli dostępu, systemów alarmowych i nie tylko. Zbudowany z wysokiej jakości elementów, cechuje się niezawodnością i stabilnymi parametrami pracy ciągłej przez długi okres czasu. Do cech charakterystycznych zasilacza AUPS-100-120-F można zaliczyć:

Napięcie wyjściowe: 10.2 - 13.8 V DC
Maksymalny prąd wyjściowy: 10 A podczas ładowania akumulatora (8 A bez ładowania)
Współpraca z akumulatorami bezobsługowymi SLA (żelowymi lub AGM)
Wysoka sprawność na poziomie 90%409
Zabezpieczenia: SCP, OLP, OHP, termiczne
Diodowa sygnalizacja stanu pracy
Wbudowane 2 wyjścia techniczne typu OC
Długi czas podtrzymania, w porównaniu do klasycznych systemów z zasilaczami UPS
Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Natynkowa obudowa wykonana z blachy stalowej 0.8 mm, z miejscem na akumulator 18 Ah

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 190 - 260 V AC
Napięcie wyjściowe: 10.2 - 13.8 V DC
Prąd wyjściowy (max): 8 A (10 A z ładowaniem akumulatora)
Moc zasilacza (max): 100 W (120 W z ładowaniem akumulatora)
Sprawność: 90%
Dedykowany akumulator: SLA 18 Ah
Prąd ładowania akumulatora: 1 A / 2 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Wyjścia techniczne: TAK
Zabezpieczenie antysabotażowe: TAK
Sygnalizacja pracy: Diody LED
Klasa szczelności: IP20
Temperatura pracy: -25...+50 °C
Wymiary: 320 x 300 x 90 mm
Waga: 2.32 kg
Gwarancja producenta: 24 miesiące

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci 230 V AC

AUPS-100-120-F jest zasilaczem buforowym, umożliwiającym rozwiązanie problemu nieprzerwanego zasilania urządzeń 12 V DC. Po podłączeniu do niego akumulatora podtrzymującego SLA (żelowego lub AGM), może on pracować w trybie awaryjnym, podtrzymującym pracę systemu po awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

Prąd ładowania akumulatora: 1 A / 2 A (wybierany przy pomocy zwory)
Ochrona akumulatora przed nadmiernym rozładowaniem - odłączenie akumulatora dla napięcia poniżej 10.2 V
Zabezpieczenie przed przeciążeniem i odwrotnym podłączeniem akumulatora - bezpiecznik topikowy 10 A

Sprawność 90%

Stabilne parametry pracy ciągłej

Zasilacz AUPS-100-120-F cechuje się wysoką sprawnością, na poziomie 90%. Co oznacza, że cechuje się on niskim zużyciem energii i przy transformacji napięcia nie nagrzewa się do wysokich temperatur. Dzięki czemu zachowuje on stabilne parametry pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza AUPS-100-120-F:

Przeciwzwarciowe SCP
Przeciążeniowe OLP
Termiczne OHP
Przepięciowe

Diody LED i wyjścia techniczne

Sygnalizacja stanu pracy i awarii zasilacza

Zasilacz posiada wbudowaną sygnalizację optyczną, zrealizowaną w oparciu o 3 diody LED - żółtej, zielonej oraz czerwonej. Służą one do sygnalizacji stanu pracy zasilacza:

LED1 (żółta) - obecność napięcia sieciowego 230 V AC
LED2 (zielona) - obecność napięcia DC_out
LED3 (czerwona) - ładowanie akumulatora

Na obudowie ABOX-F umieszczono także 2 diody LED, które również sygnalizują stan pracy zasilacza:

LED AC (zielona) - obecność napięcia sieciowego 230 V AC
LED DC (czerwona) - obecność napięcia DC_out

Zasilacz jest również wyposażony w wyjścia techniczne, typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do wysyłania sygnału o nieprawidłowym działaniu zasilacza. Model AUPS-100-120-F jest wyposażony w 2 wyjścia:

OUF - brak napięcia DC_out
ACF - brak napięcia AC

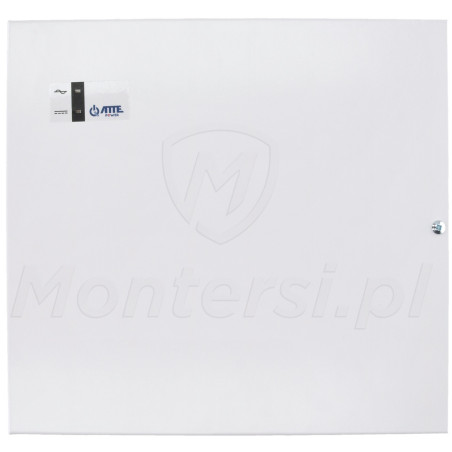

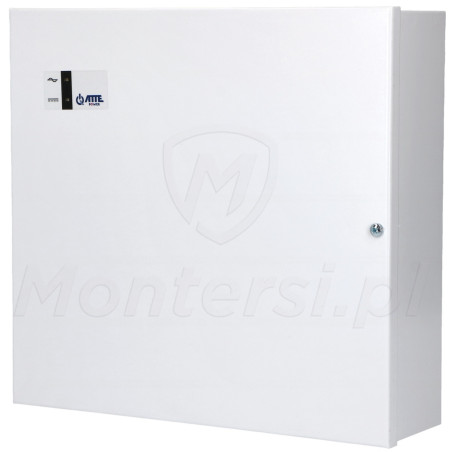

Obudowa ABOX-F

Wygodny montaż i dodatkowe zabezpieczenie zasilacza

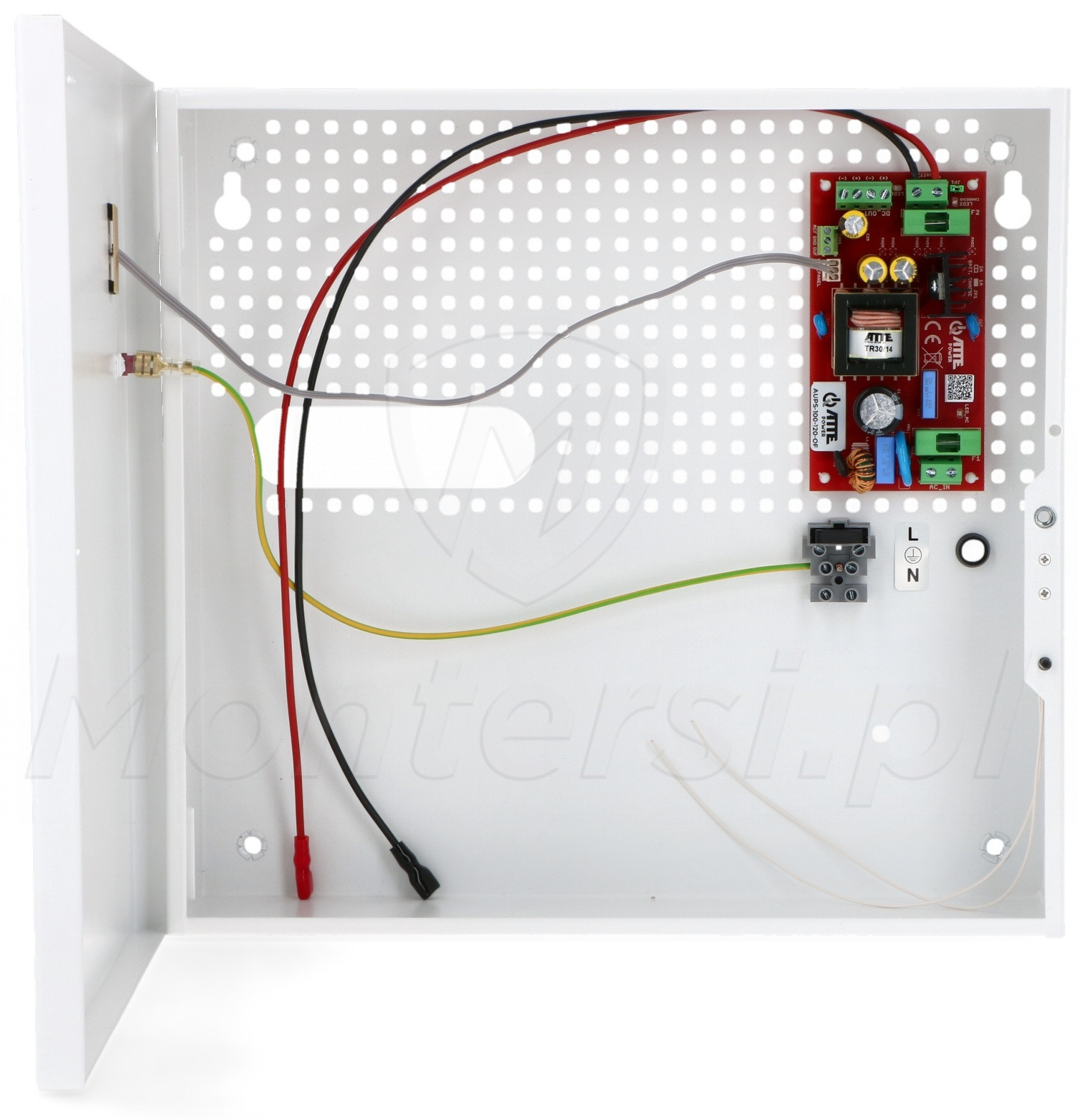

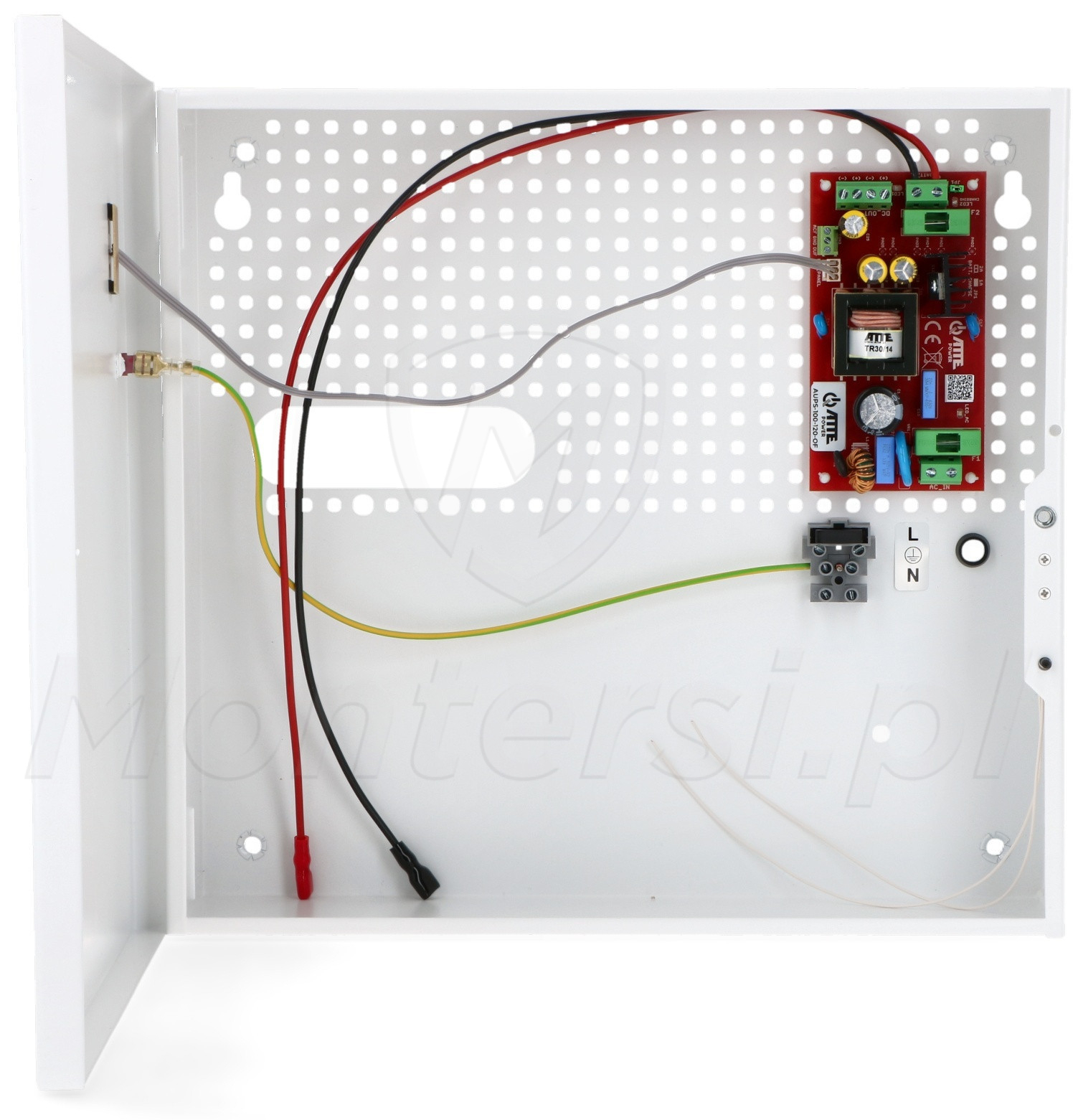

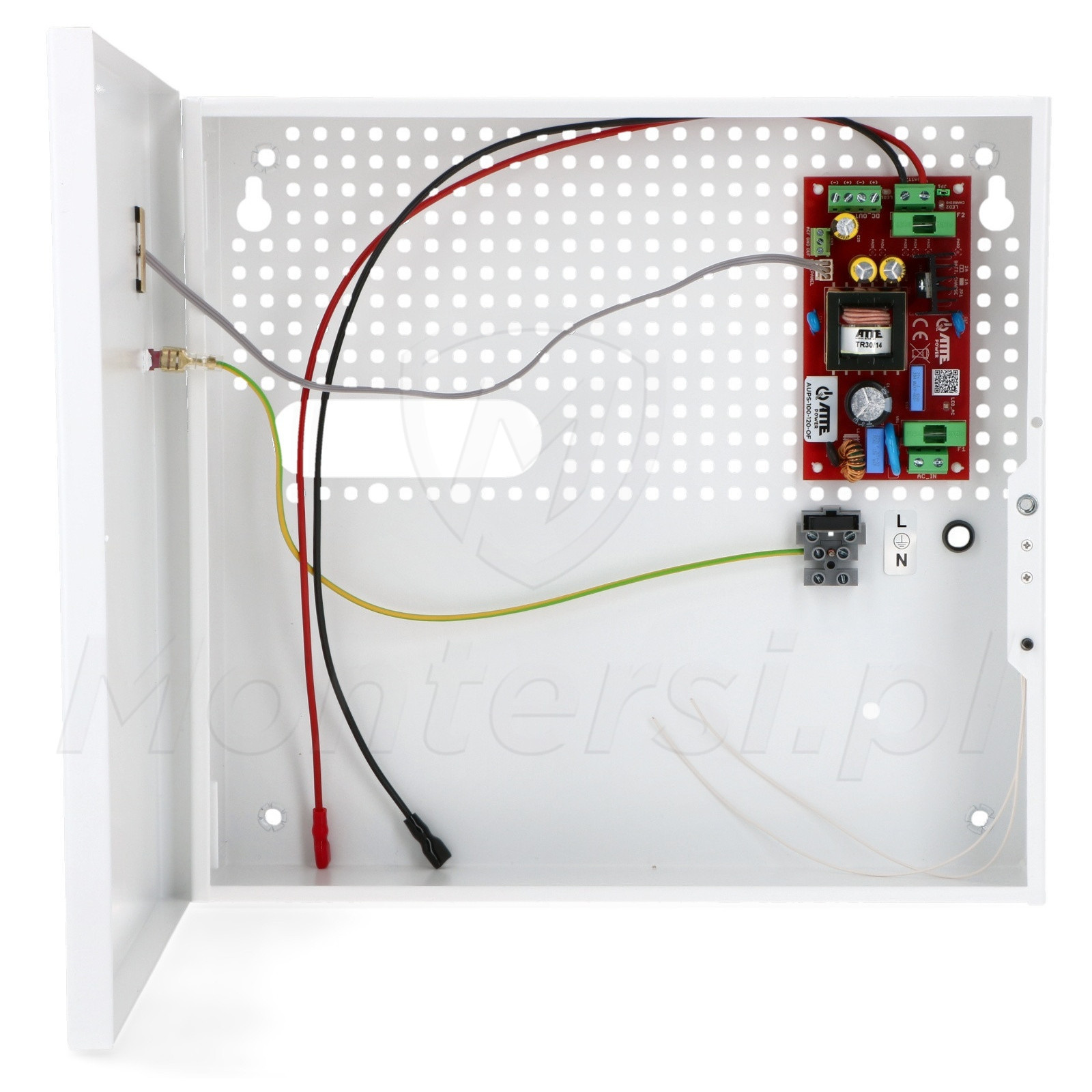

Zasilacz AUPS-100-120-F umieszczono w metalowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę elementów przed ingerencją osób trzecich i umożliwia ich estetyczny montaż w swoim wnętrzu. Do elementów wyróżniających obudowy ABOX-F można zaliczyć:

Wykonana z blachy stalowej 0.8 mm (IP20), malowanej proszkowo w kolorze białym
Zdejmowane drzwiczki z zamykaniem na śrubę
Miejsce na akumulator 18 Ah
Diodowa sygnalizacja stanu pracy
Systemowe otworowanie w rastrze 10.8 mm (możliwość poziomego lub pionowego montażu elementów we wnętrzu obudowy)
Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi (tamper otwarcia)
Posiada dystans od ściany (8 mm) umożliwiający proste wprowadzenie przewodów połączeniowych
