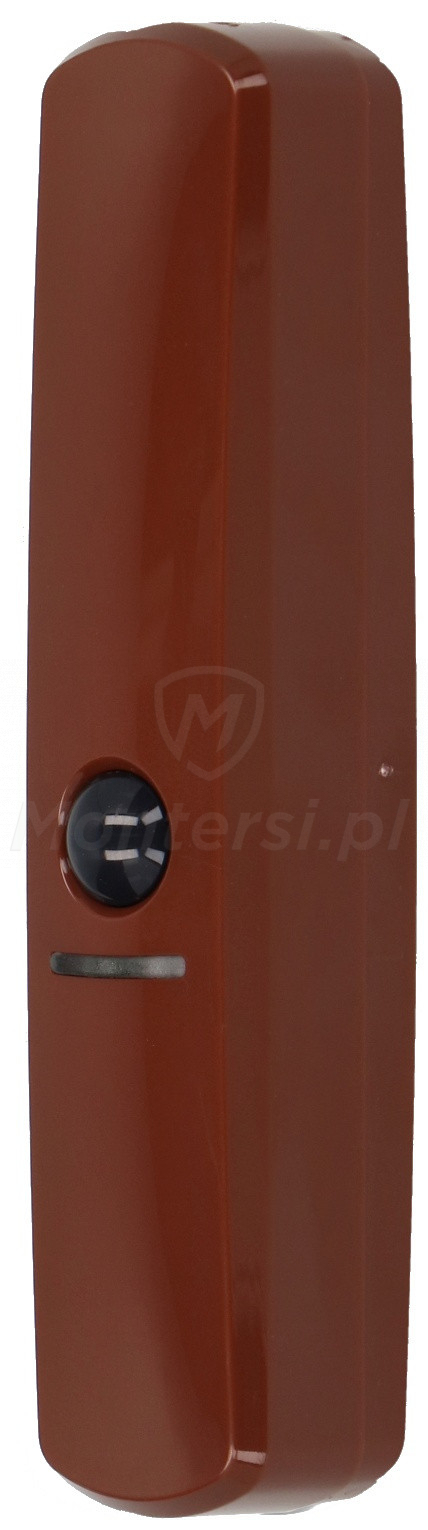

Curtain Detector BR (ACD-220 BR) - Bezprzewodowa czujka kurtynowa, BE WAVE, ABAX 2

Kod: 30416

Warianty:

Dużo
Czas realizacji:
24h
281,67 zł
netto: 229,00 zł
  • Współpraca: BE WAVE, ABAX 2
  • Rodzaj detektora: PIR
  • Chroniony obszar: 5 x 4 x 1 mm
  • Rodzaj komunikacji: Dwukierunkowa
  • Częstotliwość pracy: 868 MHz
  • Ilość kanałów: 4
  • Zasięg komunikacji bezprzewodowej: Do 2000 m
  • Sygnalizacja optyczna: TAK
  • Temperatura pracy: -10...+55 °C
  • Kolor: Brązowy
  • Bateria: CR123A
  • Pobór prądu: max. 15 mA
  • Wymiary: 20 x 102 x 25 mm
  • Waga: 43 g
wszystkie parametry
ACD-220 BR
Opis

ACD-220 BR - Wewnętrzna czujka kurtynowa, dedykowana do pracy w bezprzewodowym systemie ABAX 2. Niezawodna i uniwersalna, umożliwia realizację ochrony obwodowej w systemie alarmowym, stosowanym w domu lub firmie. Czujkę ACD-220 BR można wykorzystać do realizacji np. ochrony drzwi i okien wewnątrz budynku, nadzoru przejść lub jako element systemu automatyki budynku.

Do cech charakterystycznych czujki SATEL ACD-220 BR można zaliczyć:

  • Spełnia wymagania normy EN 50130-4 i EN 50130-5
  • Wbudowany pasywny element piroelektryczny (czujka PIR)
  • Wbudowana soczewka dedykowana do czujek kurtynowych małego zasięgu (obszar detekcji 5 x 4 x 1 m)
  • Praca w systemie bezprzewodowym ABAX 2 (868 MHz)
  • Cyfrowy algorytm detekcji i funkcja kompensacji temperatury
  • Ochrona sabotażowa przed nieautoryzowanym otwarciem i oderwaniem od obudowy
  • Nadzór układu detekcji ruchu
  • Możliwość pracy w trybie ECO (nawet 4x mniejsze zużycie energii)
  • Wbudowany czujnik temperatury: -10...+55 °C
  • Diodowa sygnalizacja LED
  • Kompaktowe wymiary i elegancki wygląd
  • Szybki i ławy montaż czujki (otwieranie przy pomocy specjalnego uchwytu, uchwyt w zestawie)

Pasywny czujnik PIR

Wysoka skuteczność wykrywania intruza

Do budowy czujki ACD-220 BR wykorzystano dobrej jakości, pasywny czujnik piroelektryczny i soczewkę dedykowaną do czujek kurtynowych małego zasięgu. Dzięki czemu cechuje się ona wysoką skutecznością wykrywania intruza w obszarze detekcji: 5 x 4 x 1 m (15°). Umieszczona nad niedużym oknem lub drzwiami, powinna być w stanie samodzielnie je nadzorować. Dodatkową zaletą modelu jest możliwość zdalnej regulacji czułości czujki, co umożliwia jej dostosowanie do miejsca montażu.

Cyfrowy algorytm detekcji i kompensacja temperatury

Skuteczna detekcja intruza i odporność na fałszywe alarmu

Czujka ACD-220 BR działają w oparciu o zaawansowany algorytm detekcji intruza. Dzięki niemu, cechują się one wysoką skutecznością wykrywania ruchu w całym obszarze detekcji. Cyfrowa obróbka odbieranego sygnału minimalizuje również ryzyko wystąpienia fałszywego alarmu, przez co zwiększa niezawodność całego systemu alarmowego.

Kolejną zaletą czujki jest obsługa funkcji kompensacji temperatury. Funkcja ta automatycznie dostosowuje parametry pracy czujki do temperatury otoczenia. Co za tym idzie, gwarantuje ona wysoką skuteczność wykrywania intruza w praktycznie dowolnym pomieszczeniu - nawet tym, w którym temperatura otoczenia jest zbliżona do temperatury ludzkiego ciała. Zasada działania funkcji kompensacji temperatury jest bardzo prosta. Kiedy temperatura otoczenia rośnie i zbliża się to temperatury ludzkiego ciała, czujka automatycznie zwiększa swoją czułość.

System ABAX 2

Skuteczna i niezawodna transmisja bezprzewodowa

Czujkę ACD-220 BR zaprojektowano do pracy w bezprzewodowym systemie ABAX 2. Do cech charakterystycznych tego systemu można zaliczyć:

  • Dwukierunkowa komunikacja, która zwiększa niezawodność transmisji i umożliwia okresowe badanie poprawności działania urządzeń systemu (w przeciwieństwie do systemu ABAX, w systemie ABAX 2 to czujki same "zgłaszają się" do kontrolera o odpowiednich okresach czasu)
  • Częstotliwość pracy 868 MHz i 4 kanały transmisji z funkcją dywersyfikacji. Funkcja dywersyfikacji transmisji automatycznie bada jaki jest poziom zakłóceń na poszczególnych kanałach. Na podstawie wyników analizy wybiera do transmisji ten kanał, na którym poziom zakłóceń jest najniższy
  • Szyfrowana komunikacja w standardzie AES ze 128 bitowym kluczem. Standard AES zapewnia wysoki poziom bezpieczeństwa transmisji danych, bliski temu ze standardowych, przewodowych systemów alarmowych
  • Zdalna aktualizacja oprogramowania, realizowana w tle (bez przerywania pracy systemu). Urządzenia systemu ABAX 2 aktualizują się automatycznie po aktualizacji oprogramowania kontrolera ACU-220 / ACU-280 (wyjątek stanowi bezprzewodowa czujka dymu ASD-250)
  • Możliwość pracy w systemie alarmowym INTEGRA, INTEGRA Plus oraz VERSA. Przy współpracy z kontrolerem ACU-220 możliwa jest również praca autonomiczna i współpraca z praktycznie dowolną centralą alarmową
  • Skuteczny zasięg transmisji do 2000 m przy współpracy z kontrolerem ACU-220 (do 1200 m dla mini kontrolera ACU-280)

Dodatkową zaletą systemu bezprzewodowego jest jego stosunkowo prosty montaż. System bezprzewodowy można również z łatwością uzupełnić o dodatkowe elementy - bez konieczności prowadzenia nowych przewodów połączeniowych. Co za tym idzie, jego rozbudowa nie wymaga prowadzenia prac remontowych, co znacznie ją przyspiesza i ogranicza jej koszty.

Nadzór układu detekcji

Większa niezawodność systemu alarmowego

Dużą zaletą czujki jest wbudowany układ nadzoru detekcji ruchu. Gdy układ detekcji ruchu zacznie działać nieprawidłowo,  czujka zgłosi alarm w czasie okresowej komunikacji. Alarm będzie trwał do czasu usunięcia usterki.

Tryb ECO

Długi czas pracy na jednej baterii

Cechą charakterystyczną czujki serii ACD-220 BR jest wbudowany mechanizm oszczędzania energii i możliwość pracy w trybie ECO. Tryb ECO umożliwia nawet czterokrotnie dłuższą pracy na tej samej baterii. Tym samym, czujka pracująca w trybie ECO może pracować nawet do 8 lat, bez konieczności wymiany źródła zasilania.

Czujka posiada również układ kontroli stanu baterii. Gdy napięcie na baterii spadnie poniżej 2.75 V, wysyłana jest informacja o słabej baterii do centrali alarmowej.

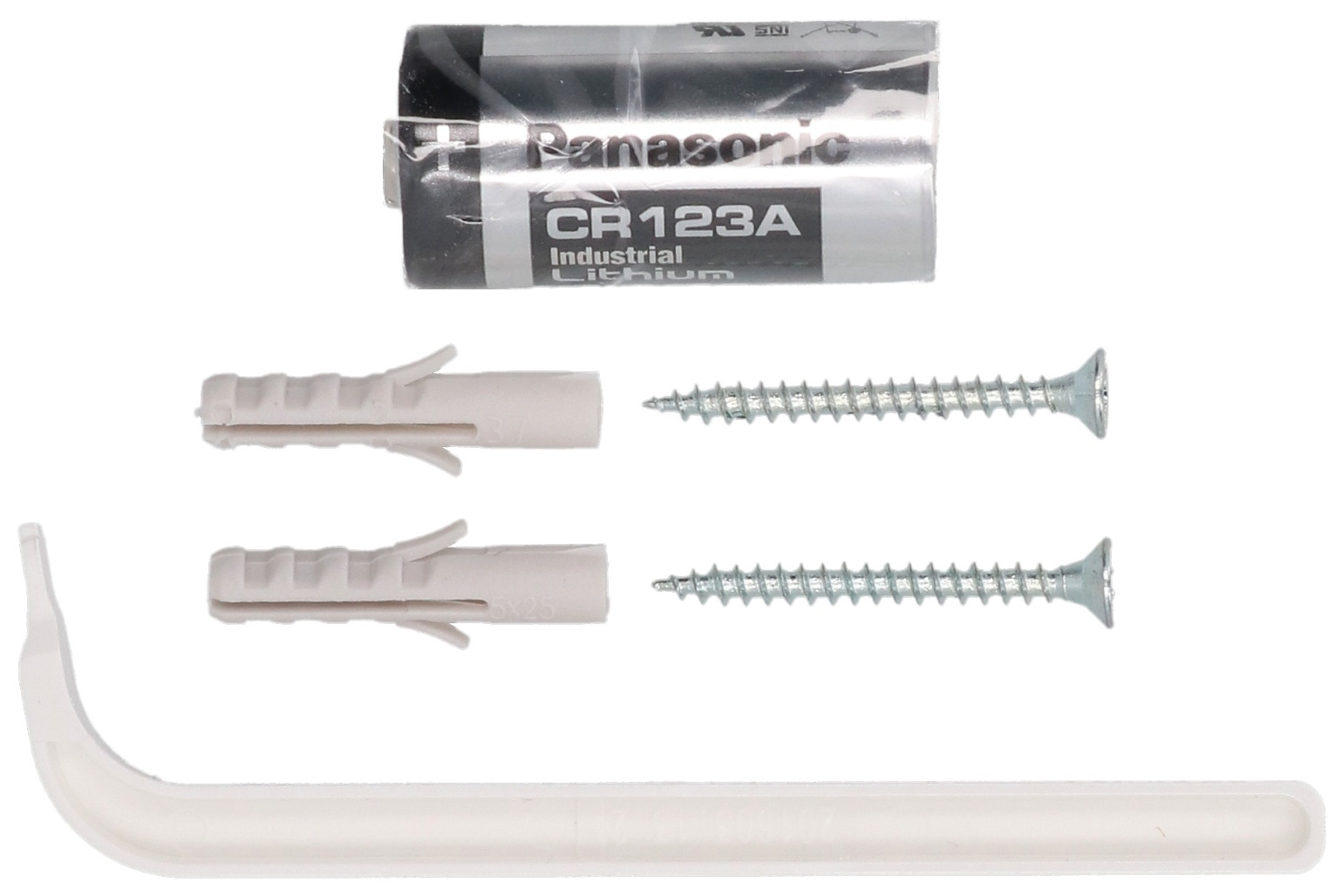

ACD-220_6_kadr

  • Współpraca: BE WAVE, ABAX 2
  • Rodzaj detektora: PIR
  • Chroniony obszar: 5 x 4 x 1 mm
  • Rodzaj komunikacji: Dwukierunkowa
  • Częstotliwość pracy: 868 MHz
  • Ilość kanałów: 4
  • Zasięg komunikacji bezprzewodowej: Do 2000 m
  • Sygnalizacja optyczna: TAK
  • Temperatura pracy: -10...+55 °C
  • Kolor: Brązowy
  • Bateria: CR123A
  • Pobór prądu: max. 15 mA
  • Wymiary: 20 x 102 x 25 mm
  • Waga: 43 g
  • Gwarancja producenta: 24 miesiące
Typ Nazwa Opis Rozmiar
Karty Katalogowe pdf ACD-220 BR - karta katalogowa 107.77 kB Pobierz
Instrukcje pdf ACD-220 BR - instrukcja ogólna 635.7 kB Pobierz
