Zestaw AXO SAVE STRONG LONG TOP do bram skrzydłowych 5m

Kod: 39284

Na zamówienie

Czas realizacji:

24h

6 300,00 zł

netto: 5 121,95 zł

Zastosowanie: Do pracy przydomowej
Intensywność pracy: 30 cykli / h
Maksymalny ciężar skrzydła: 400 kg
Maksymalna długość skrzydła: 5 m
Maksymalna odległość osi zawiasu od krawędzi słupka: 22 cm
Skok roboczy śruby: 600 mm
Wbudowany enkoder: TAK
Możliwość pracy na zasilaniu awaryjnym: TAK
Siła uciągu: 500 – 4500 N
Magistrala cyfrowa: BUS
Zasilanie lampy ostrzegawczej: 24 V DC
Ilość wejść sterujących: 6
Ilość wejść bezpieczeństwa: 5
Ilość wyjść: 5

wszystkie parametry

Nowy
Darmowa dostawa

Opis

Zestaw CAME AXO SAVE STRONG LONG TOP - zestaw przeznaczony do automatyzacji bram skrzydłowych o długości do 5 metrów i wadze do 400 kg. Dzięki zasilaniu niskonapięciowemu, może pracować intensywnie, co czyni go odpowiednim zarówno do użytku przydomowego, jak i we wspólnotach mieszkaniowych czy małych obiektach komercyjnych.

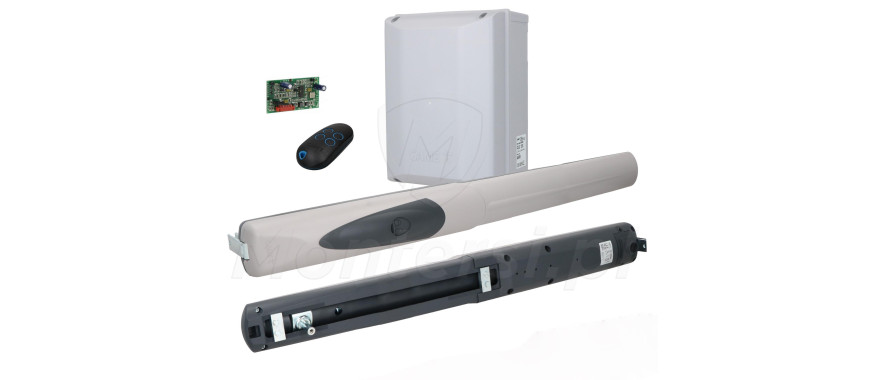

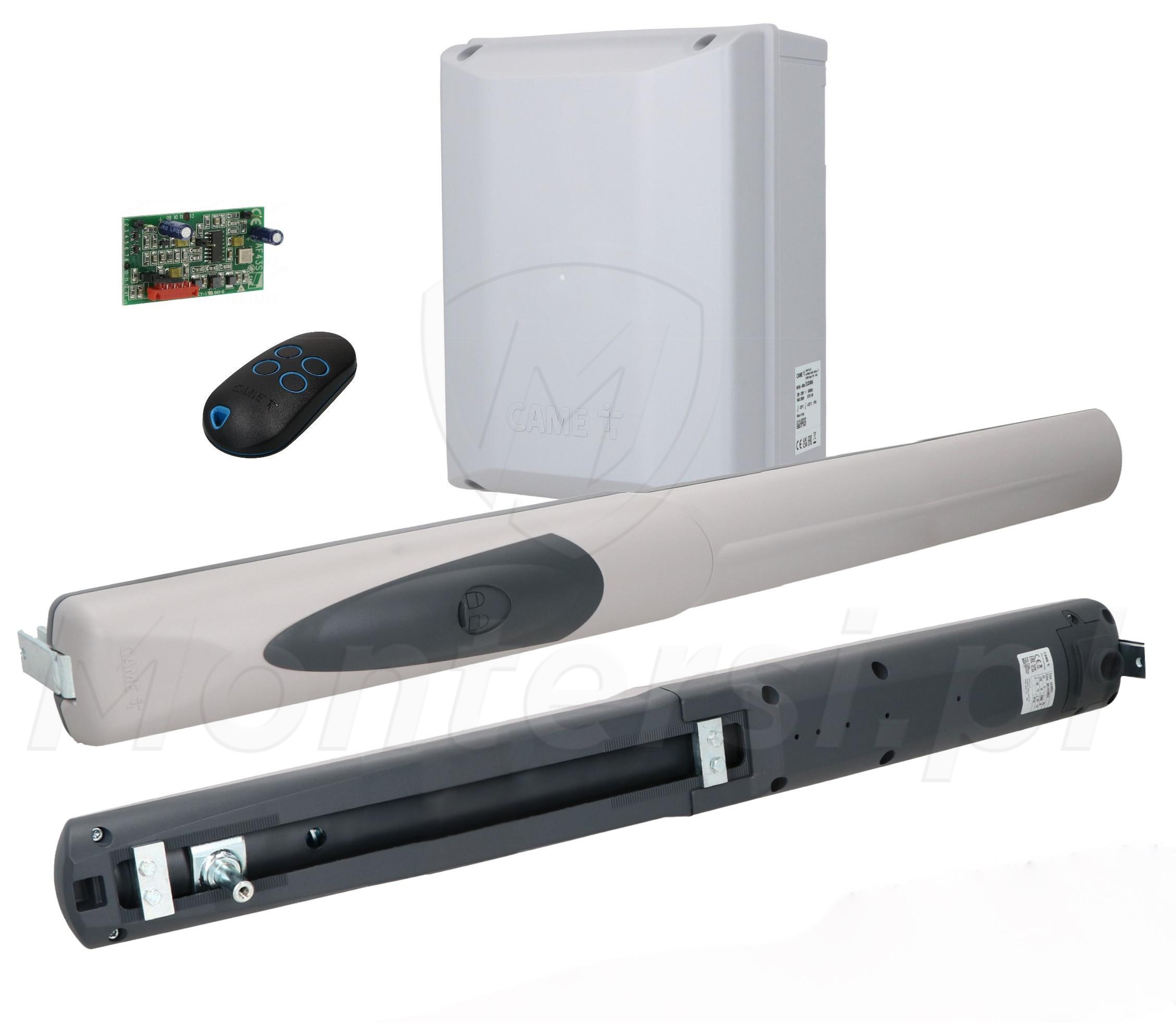

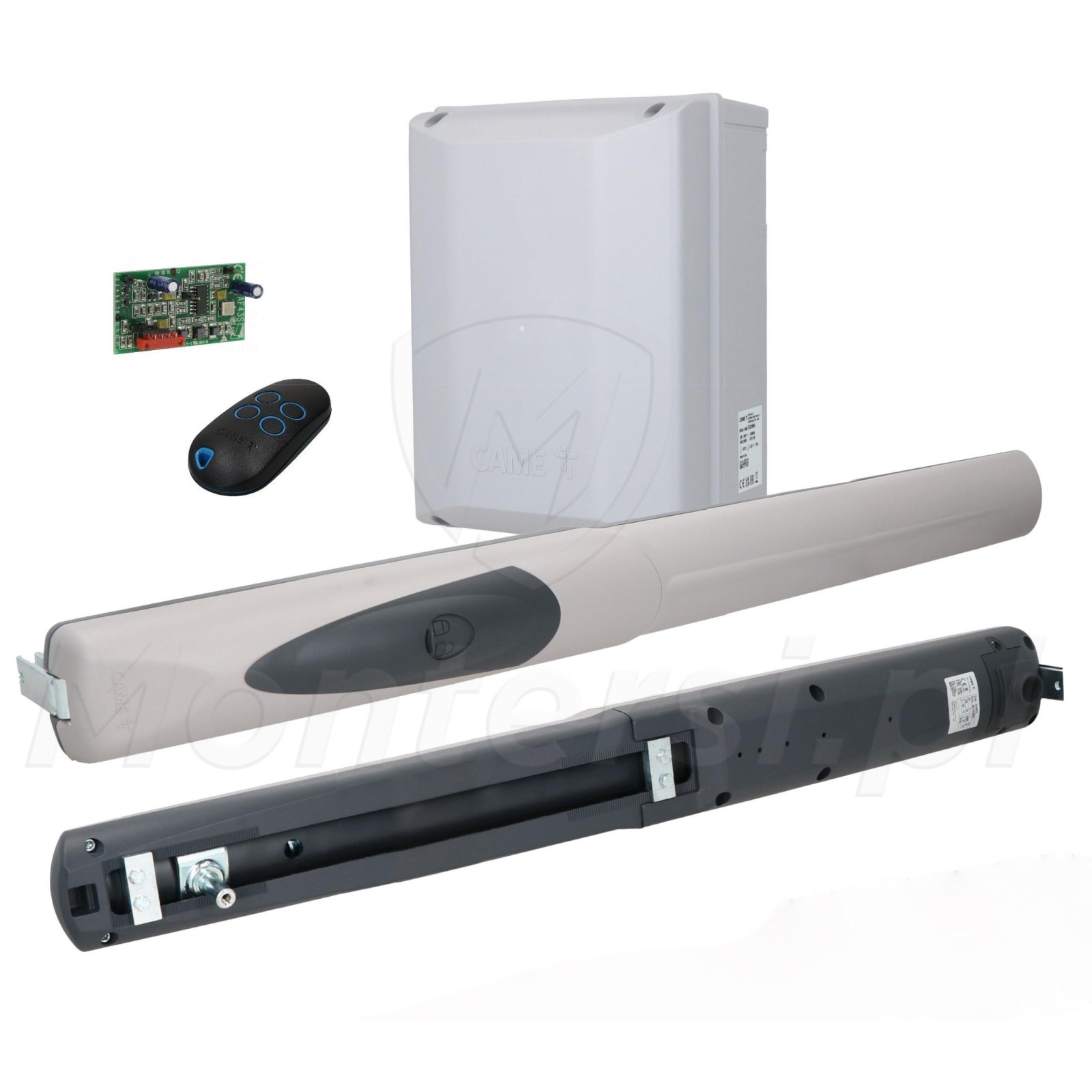

W skład zestawu wchodzą:

- dwa siłowniki AX5024

- centralą sterującą ZLX24MA

- pilot TOP44RBN

- radioodbiornik AF43S

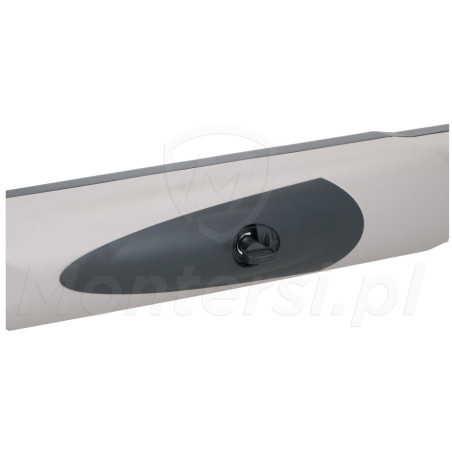

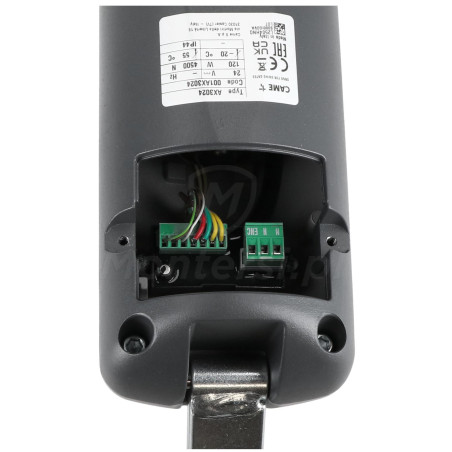

Siłownik AX5024

Niskonapięciowy silnik i zasilanie awaryjne

Siłownik AX5024 pracuje w systemie niskonapięciowym 24 V DC, co podnosi bezpieczeństwo użytkowania i pozwala na intensywną eksploatację. Silnik o mocy 120 W pobiera maksymalnie do 10 A. Zasilanie 24 V DC pozwala na podłączenia zasilania awaryjnego z akumulatora 24 V bezpośrednio do centrali.

Kąt otwarcia i geometria montażu

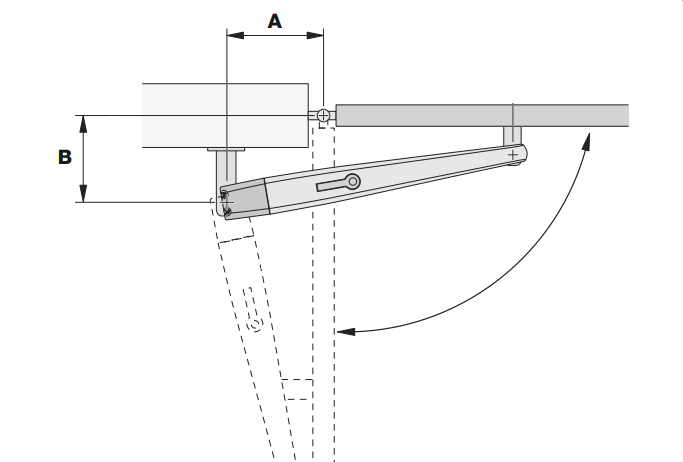

Optymalne ustawienie wymiarów A i B

Zakres otwarcia bramy zależy bezpośrednio od prawidłowego doboru wymiarów montażowych A i B. Dla kąta otwarcia 90° zalecana suma A + B wynosi około 260 mm (np. A = 130 mm, B = 130 mm), natomiast dla 120° suma ta powinna wynosić około 240 mm (np. A = 140 mm, B = 100 mm).

Przekroczenie optymalnych wartości może ograniczyć ruch skrzydła oraz zwiększyć obciążenie siłownika. Konstrukcja siłownika wymaga odpowiedniej przestrzeni roboczej i przy skrzydłach powyżej 2,5 m zaleca się stosowanie elektrozamka.

Montaż i konstrukcja

Słupki, mocowanie, gabaryty

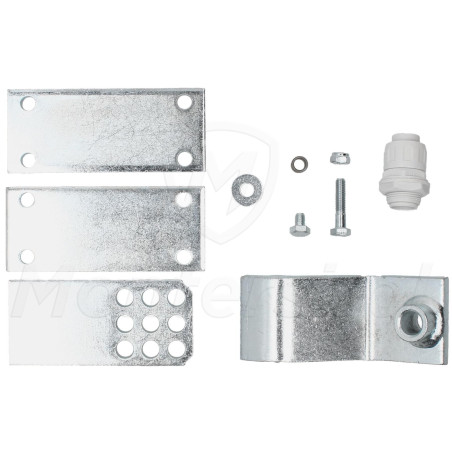

Siłownik montuje się na słupkach metalowych, stosując spawane lub przykręcane uchwyty. a maksymalny wysuw trzpienia wynosi 600 mm. Konstrukcja wymaga zapewnienia odpowiedniej przestrzeni roboczej zgodnie z wymiarami montażowymi A i B. Dla skrzydeł o długości powyżej 2,5 m zalecane jest zastosowanie elektrozamka.

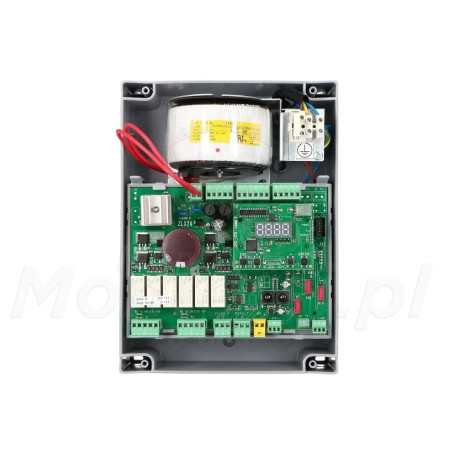

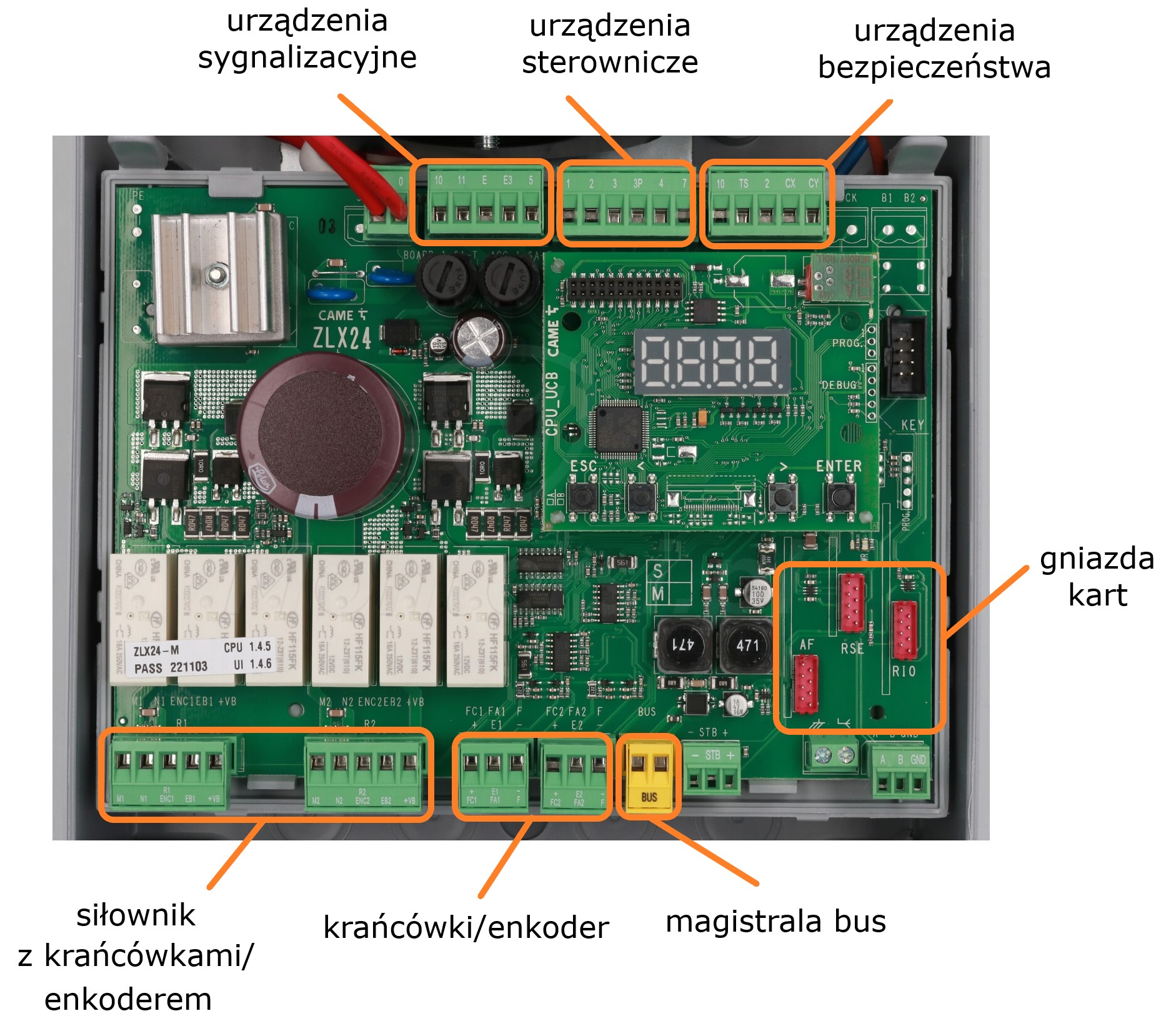

Centrala ZLX24MA

Sterowanie, bezpieczeństwo, rozbudowa

CAME ZLX24MA, która umożliwia pełne programowanie parametrów obu skrzydeł. Obsługuje systemy bezpieczeństwa, takie jak fotokomórki (DIR, DELTA, RIO), listwy krawędziowe oraz sygnalizację świetlną. Dzięki zasilaniu 24 V możliwa jest integracja z systemami awaryjnego zasilania, jak i magistralami komunikacyjnymi BUS. Instalator może łatwo połączyć siłownik z urządzeniami sterującymi (pilot, klucz, czytnik) oraz z automatyką bramową CRP.
