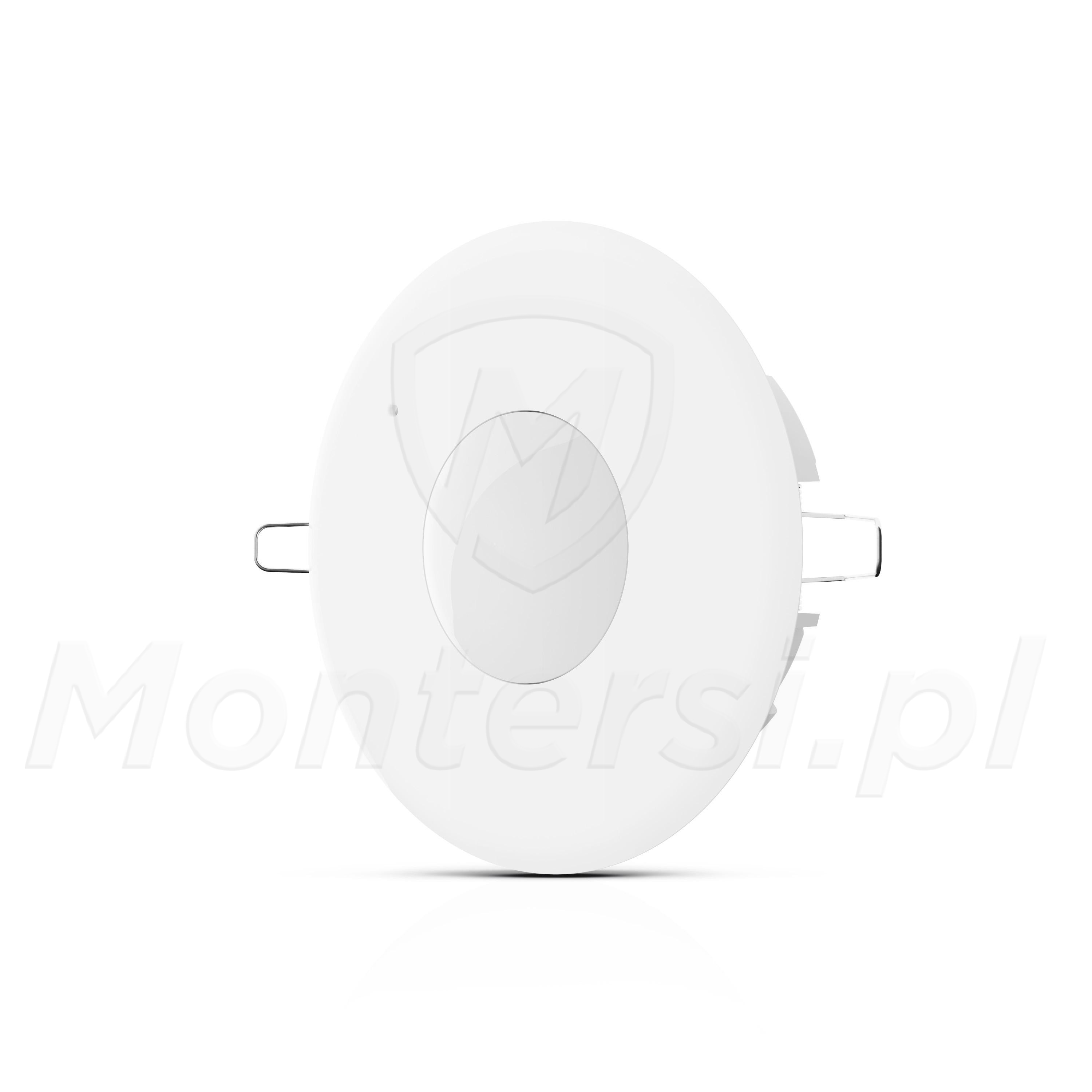

SLIM-R-DUAL-LUNA BUS - Magistralowa sufitowa dualna czujka ruchu PIR z funkcją oświetlenia (wpuszczana)

Kod: 41380

Na zamówienie

Czas realizacji:

72h

295,20 zł

netto: 240,00 zł

Rodzaj detekcji: PIR + MW
Typ czujki: Sufitowa
Obszar detekcji: Ø 6 - 10 m
Odporna na ruch zwierząt: NIE
Antymasking: NIE
Wbudowane rezystory parametryczne: NIE
Ochrona strefy podejścia: TAK
Zalecana wysokość montażu: 2,4 - 3,5 m
Częstotliwość toru mikrofalowego: 24,125 GHz
Czas sygnalizacji alarmu: 2 sekundy
Wykrywalna prędkość ruchu: 0,3...3 m/s
Stopień zabezpieczenia wg PN-EN 50131-1: Grade 2
Napięcie zasilania: 12 V DC
Pobór prądu (średni): 12 mA

wszystkie parametry

Nowy

Opis

SLIM-R-DUAL-LUNA BUS to wewnętrzna czujka ruchu przeznaczona do montażu wpuszczanego w suficie podwieszanym, współpracująca z systemami alarmowymi wykorzystującymi magistralę komunikacyjną RS. Umożliwia konfigurację oraz aktualizację ustawień za pośrednictwem centrali.

Urządzenie wykorzystuje dwa tory detekcji: pasywny czujnik podczerwieni (PIR) oraz czujnik mikrofalowy (MW), co zwiększa odporność na zakłócenia i ogranicza ryzyko niepożądanych alarmów. Zastosowane algorytmy cyfrowe oraz kompensacja temperatury zapewniają stabilną pracę w zmiennych warunkach środowiskowych.

Czujka wyposażona jest w funkcję oświetlenia realizowaną przy użyciu diod LED, z możliwością zdalnego sterowania. Spełnia wymagania normy EN 50131 Grade 2 oraz posiada zabezpieczenie antysabotażowe i funkcję kontroli napięcia zasilania.

Magistrala BUS

Komunikacja urządzeń z centralą alarmową

Urządzenie wykorzystujące komunikację magistralową BUS przeznaczone jest do współpracy z kompatybilnymi centralami alarmowymi marki SATEL. W przeciwieństwie do tradycyjnych połączeń przewodowych, wymagających osobnego wejścia centrali, komunikacja BUS umożliwia podłączenie wielu komponentów w ramach jednej wspólnej magistrali. Rozwiązanie to upraszcza strukturę okablowania oraz pozwala na równoległe podłączanie elementów systemu do tego samego przewodu komunikacyjnego. Komunikacja oparta jest na standardzie RS-485, umożliwiającym transmisję na odległość do 1200 m. Cyfrowa identyfikacja urządzeń i transmisja danych pozwalają na szybką wymianę informacji pomiędzy elementami systemu oraz eliminują konieczność stosowania rezystorów parametrycznych wymaganych w klasycznych konfiguracjach alarmowych. Magistrala BUS umożliwia również zdalną diagnostykę, konfigurację i aktualizację kompatybilnych urządzeń. Zastosowanie cyfrowej komunikacji oraz odporność na zakłócenia elektromagnetyczne wspierają stabilną pracę systemu i poprawną wymianę danych pomiędzy jego elementami.

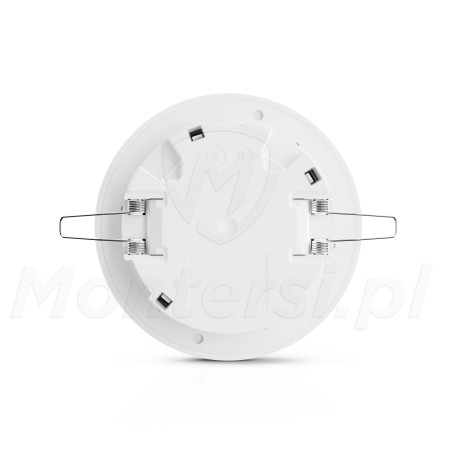

Konstrukcja wpuszczana

Integracja urządzenia z powierzchnią montażową

Wykonanie wpuszczane przeznaczone jest do montażu w sufitach podwieszanych lub innych powierzchniach umożliwiających zabudowę urządzenia. Taki sposób instalacji pozwala ograniczyć widoczność elementów systemu oraz zachować spójny wygląd przestrzeni. W porównaniu do rozwiązań natynkowych urządzenie nie wystaje poza powierzchnię montażową, co ułatwia integrację z nowoczesnymi aranżacjami wnętrz i może ograniczać ryzyko przypadkowego uszkodzenia mechanicznego. Konstrukcja tego typu znajduje zastosowanie m.in. w budynkach biurowych, obiektach handlowych, hotelach oraz przestrzeniach mieszkalnych wyposażonych w sufity podwieszane. Czujka posiada wbudowany akcelerometr, który w razie wykrycia przemieszczenia wywołuje alarm sabotażowy (np. poprzez podniesienie/przechylenie kasetonu w suficie podwieszanym).

Konstrukcja sufitowa

Detekcja w pomieszczeniach o otwartym układzie

Urządzenie przeznaczone do montażu sufitowego umożliwia nadzór i detekcję obszaru z centralnego punktu pomieszczenia. Taki sposób instalacji pozwala na efektywne pokrycie przestrzeni, szczególnie w pomieszczeniach o otwartym układzie, takich jak biura, sale konferencyjne czy korytarze. Montaż pod sufitem może również ograniczać wpływ wyposażenia wnętrza na pole detekcji urządzenia, likwidując martwe strefy. W zależności od parametrów modelu rozwiązanie sufitowe może umożliwiać objęcie nadzorem większego obszaru przy mniejszej liczbie punktów instalacyjnych.

Dwa tory detekcji ruchu

Odporność na fałszywe alarmy i wysoka skuteczność wykrywania intruza

Czujka posiada dwa tory detekcji ruchu, wykorzystujące technologię podczerwieni (PIR) oraz mikrofalową (MW). Zastosowanie dwóch niezależnych metod detekcji poprawia odporność systemu na fałszywe alarmy w trudnych warunkach środowiskowych. Tor mikrofalowy działa w oparciu o emisję i odbiór fal elektromagnetycznych o wysokiej częstotliwości. Czujka wysyła falę elektromagnetyczną do chronionej przestrzeni i analizuje fale odbite od obiektów. Ruch obiektu powoduje zmianę częstotliwości odbitego sygnału, co umożliwia wykrycie przemieszczania się niezależnie od temperatury obiektu. Dzięki temu detekcja mikrofalowa jest mniej wrażliwa na nagrzane tło, zmiany temperatury otoczenia oraz pracę urządzeń i maszyn.

Funkcja oświetlenia

Podświetlenie uruchamiane po wykryciu ruchu

Urządzenie wyposażone w funkcję oświetlenia umożliwia automatyczne uruchomienie dodatkowego podświetlenia po wykryciu ruchu. Rozwiązanie tego typu stosowane jest w celu zapewnienia podstawowej widoczności wybranego obszaru bez konieczności korzystania z głównego źródła światła. Funkcja ta znajduje zastosowanie m.in. w korytarzach, przestrzeniach wejściowych czy np. łazienkach. Dodatkowe światło może ułatwiać orientację i przemieszczanie się w ciemniejszych strefach obiektu. W zależności od konfiguracji urządzeń, włączenie podświetlenia może odbywać się automatycznie lub zgodnie z wprowadzonymi ustawieniami do czujki i centrali.

Aplikacja BE WAVE

Codzienna obsługa i zdalny dostęp

Aplikacja mobilna BE WAVE przeznaczona jest do codziennej obsługi systemu z poziomu smartfona lub tabletu. Umożliwia zdalne sterowanie funkcjami ochrony, automatyki i smart home, podgląd zdarzeń, obsługę scen i harmonogramów oraz przełączanie pomiędzy różnymi instalacjami. Dostęp do systemu możliwy jest z dowolnego miejsca z dostępem do internetu. Komunikacja pomiędzy aplikacją i centralą zabezpieczona jest indywidualnym kluczem użytkownika. System umożliwia jednoczesny dostęp wielu użytkowników z zachowaniem niezależnych uprawnień i konfiguracji dostępu. Aplikacja pozwala również na pełną konfigurację systemu BE WAVE.

BE WAVE Soft

Konfiguracja i diagnostyka systemu

BE WAVE Soft jest programem przeznaczonym do konfiguracji, administracji oraz diagnostyki systemów BE WAVE. Oprogramowanie działa w środowisku Windows i wykorzystywane jest głównie podczas uruchamiania, konfiguracji i serwisowania instalacji. Program umożliwia zarządzanie ustawieniami urządzeń, konfigurację funkcji automatyki, podgląd danych diagnostycznych oraz historii zdarzeń. Obsługiwane są również zdalna konfiguracja i aktualizacja kompatybilnych urządzeń. Komunikacja z centralą może odbywać się za pośrednictwem sieci LAN, Wi-Fi lub połączenia USB-C.

Rodzaj detekcji: PIR + MW
Typ czujki: Sufitowa
Obszar detekcji: Ø 6 - 10 m
Odporna na ruch zwierząt: NIE
Antymasking: NIE
Wbudowane rezystory parametryczne: NIE
Ochrona strefy podejścia: TAK
Zalecana wysokość montażu: 2,4 - 3,5 m
Częstotliwość toru mikrofalowego: 24,125 GHz
Czas sygnalizacji alarmu: 2 sekundy
Wykrywalna prędkość ruchu: 0,3...3 m/s
Stopień zabezpieczenia wg PN-EN 50131-1: Grade 2
Napięcie zasilania: 12 V DC
Pobór prądu (średni): 12 mA
Pobór prądu (maksymalny): 65 mA
Kolor: Biały
Temperatura pracy: -10...+55 °C
Gwarancja producenta: 5 lat

Typ	Nazwa	Opis	Rozmiar
Instrukcje	pdf Sufitowa czujka ruchu - Skrócona instrukcja instalatora		496.79 kB	Pobierz
Karty Katalogowe	pdf SLIM-R-DUAL-LUNA BUS - karta katalogowa		99.98 kB	Pobierz
