KIT BE20/410/F - Zestaw do bramy skrzydłowej 4m/400kg Roger

Kod: 39907
Mało
Czas realizacji:
24h
6 814,20 zł
netto: 5 540,00 zł
  • Zastosowanie: Do pracy intensywnej
  • Intensywność pracy: 1000 cykli / dzień

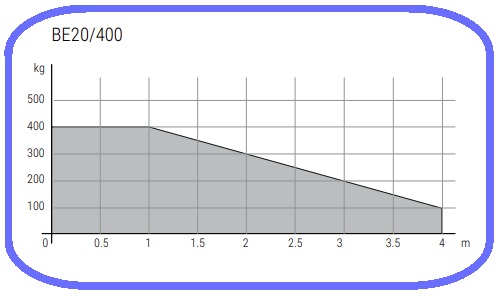

  • Maksymalny ciężar bramy: 400 kg
  • Maksymalna długość skrzydła: 4 m
  • Skok roboczy śruby: 550 mm
  • Możliwość pracy na zasilaniu awaryjnym: TAK
  • Siła uciągu: 2800 N
  • Magistrala cyfrowa: -
  • Zasilanie lampy ostrzegawczej: 24 V DC
  • Ilość wejść sterujących: 4
  • Ilość wejść bezpieczeństwa: 4
  • Ilość wyjść: 3
  • Droga radiowa wbudowanego radia: Roger Technology
  • Zasilanie urządzeń dodatkowych: 24 V DC
wszystkie parametry
  • Nowy
  • Darmowa dostawa
Opis

Zestaw do automatyki bram skrzydłowych

BE20/410/F

Zestaw do automatyki BE20/410/F to kompletne rozwiązanie przeznaczone do bram skrzydłowych o maksymalnej długości skrzydła 4 m. W skład zestawu wchodzą dwa siłowniki brushless 36 V z enkoderem cyfrowym, centrala sterująca, fotokomórki, lampa ostrzegawcza oraz piloty. Całość tworzy gotowy system, umożliwiający bezpieczne i komfortowe sterowanie bramą.

Największą zaletą zestawu jest zastosowanie silników bezszczotkowych BRUSHLESS, które zapewniają wysoką wydajność, cichą pracę oraz bardzo długą żywotność. Przekładnie wykonane są w całości z metali, bez elementów plastikowych, nylonowych czy teflonowych, co gwarantuje maksymalną trwałość i odporność na intensywną eksploatację.

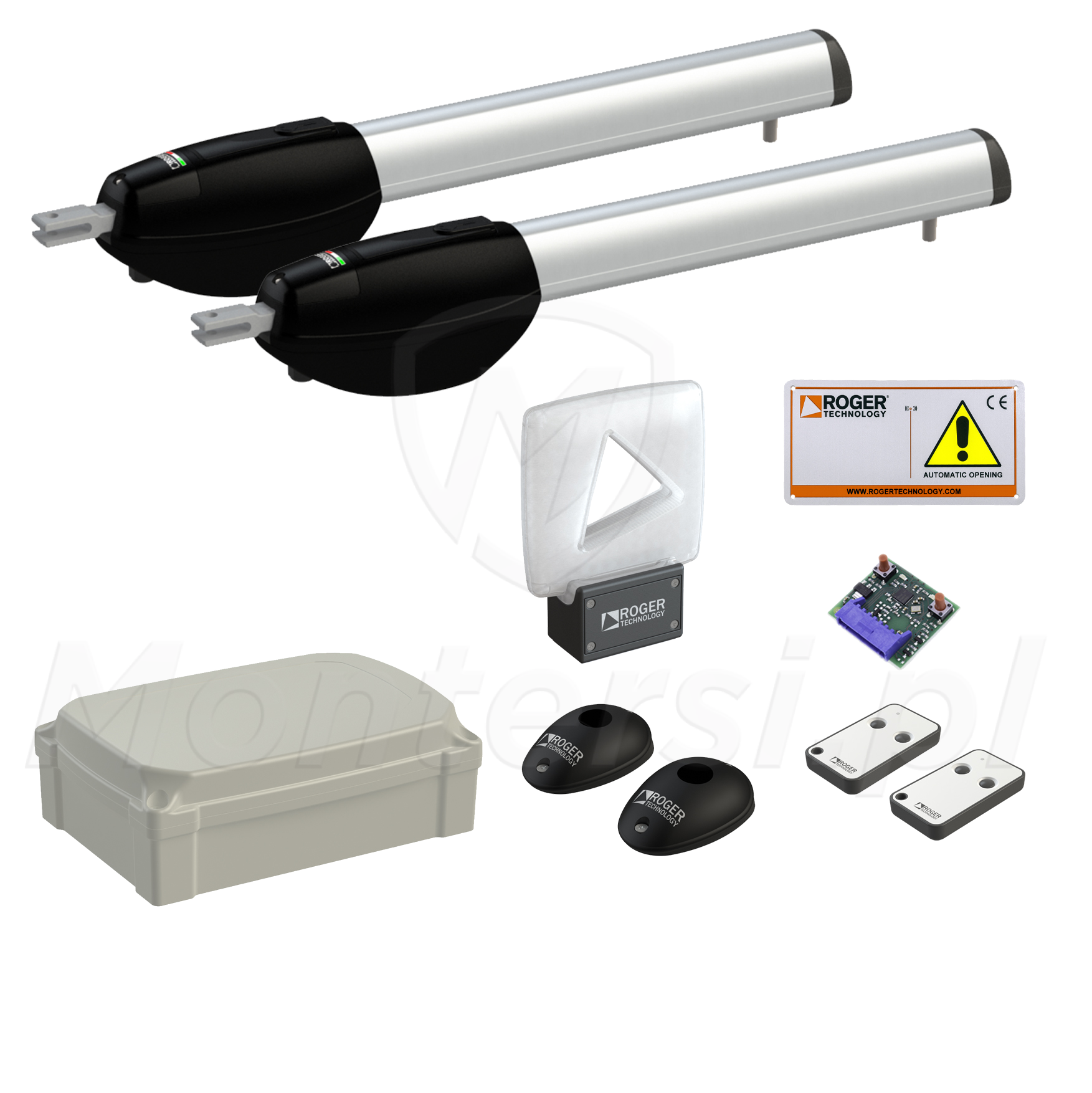

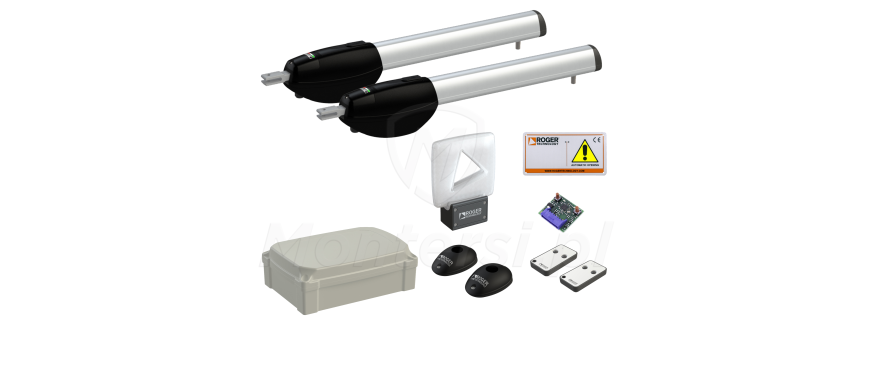

Kompletny zestaw:

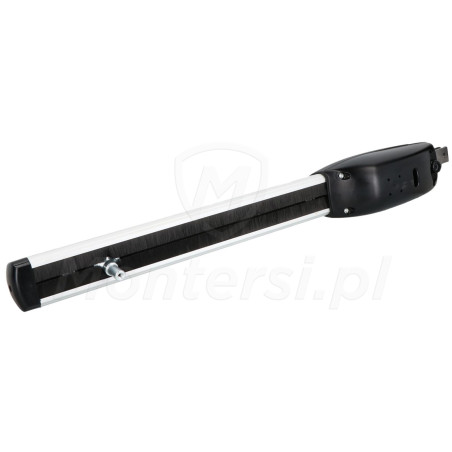

  • 2 siłowniki BE20/400 z silnikiem bezszczotkowym 36 V
  • Cyfrowa centrala sterująca
  • Fotokomórki bezpieczeństwa
  • Lampa ostrzegawcza LED
  • Dwa piloty do zdalnego sterowania

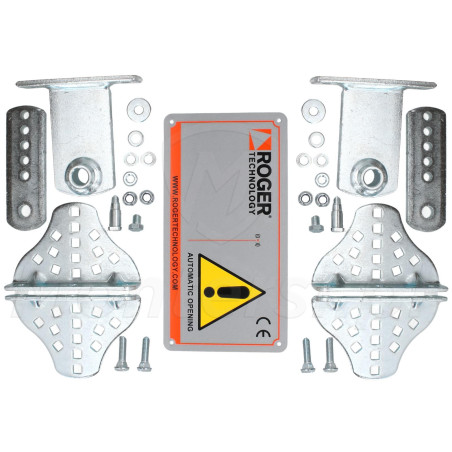

  • Zestaw skręcanych elemntów montażowych

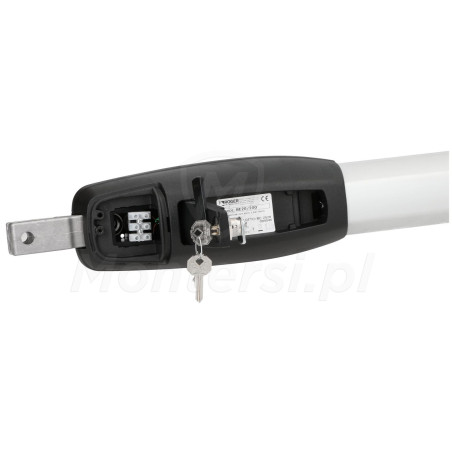

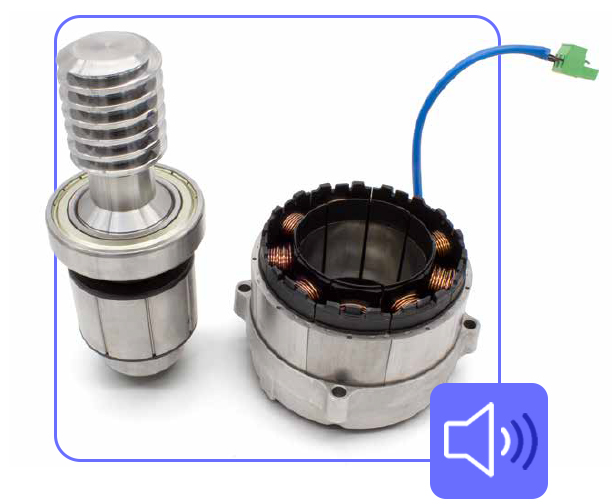

Silnik bezszczotkowy BRUSHLESS

Nowoczesna technologia napędu dla intensywnej pracy

Siłowniki zostały wyposażone w silnik bezszczotkowy typu BRUSHLESS, który gwarantuje wysoką wydajność i niezawodność działania. Dzięki eliminacji szczotek mechanicznych, konstrukcja zapewnia dłuższą żywotność, ograniczone zużycie podzespołów oraz cichą i stabilną pracę. Elektroniczna komutacja umożliwia płynne dostosowanie momentu obrotowego do warunków pracy, co pozwala na obsługę skrzydeł bramy o długości do 4 m. Zintegrowany enkoder cyfrowy SENSORLESS zapewnia precyzyjne pozycjonowanie i bezpieczną kontrolę ruchu.



Kluczowe zalety silnika BRUSHLESS

  • Wysoka sprawność przy mocy znamionowej 200 W
  • Cicha praca i redukcja wibracji dzięki konstrukcji bezszczotkowej
  • Wydłużona żywotność i brak konieczności częstej konserwacji
  • Stabilne działanie nawet przy intensywnej eksploatacji (do 1000 cykli/dzień)
  • Niezawodność w różnych warunkach – zakres temperatur pracy od –20°C do +55°C

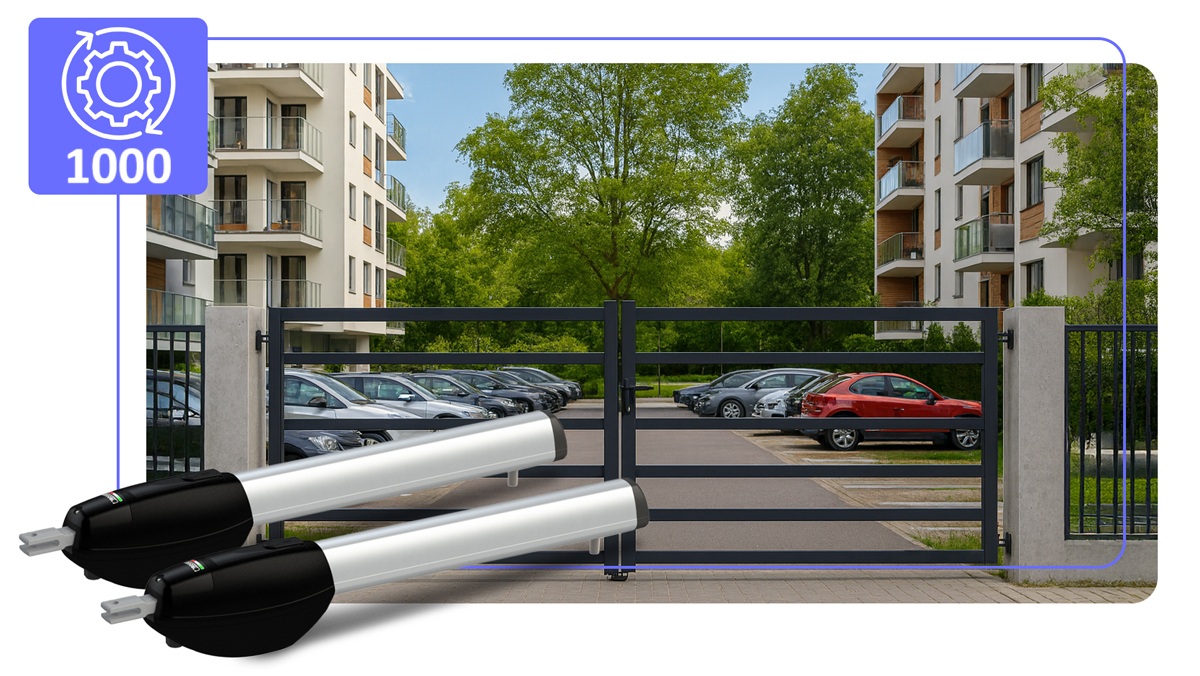

Intensywność pracy siłownika

Niezawodność przy dużym natężeniu ruchu

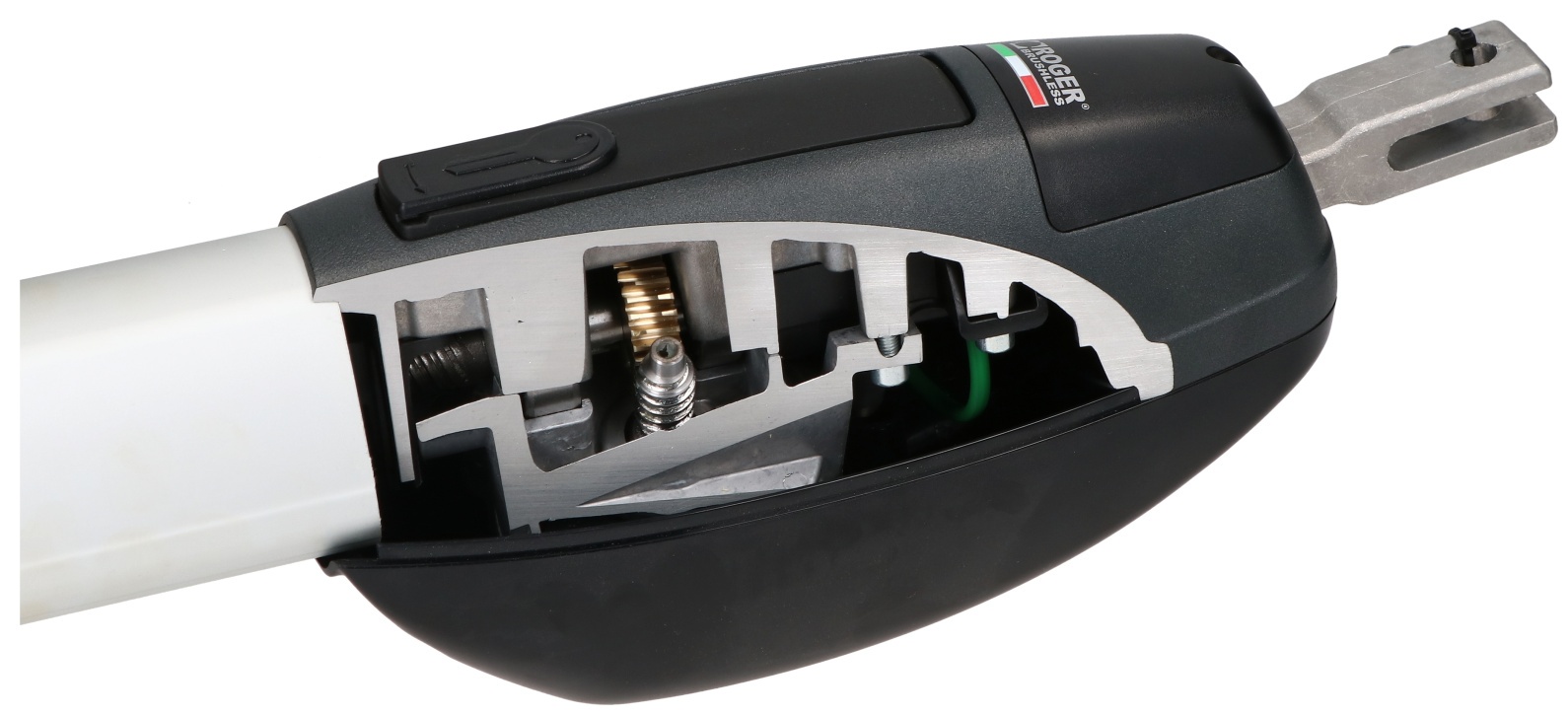

Siłowniki zostały zaprojektowane z myślą o pracy bardzo intensywnej - do 1000 cykli dziennie. Dzięki zastosowaniu silników bezszczotkowych BRUSHLESS oraz cyfrowego systemu sterowania, napędy utrzymują stabilność działania i wysoką precyzję pracy nawet przy częstym użytkowaniu. Konstrukcja oparta wyłącznie na metalowych elementach przekładni minimalizuje ryzyko przedwczesnego zużycia. Tak wysoka intensywność sprawia, że zestaw doskonale sprawdza się w miejscach o dużym natężeniu ruchu, takich jak osiedla mieszkaniowe, wjazdy firmowe, parkingi czy obiekty komercyjne wymagające niezawodnej automatyki bramowej.







Siłownik wyposażony w enkoder SENSORLESS

Precyzja i bezpieczeństwo ruchu

Siłownik został wyposażony we wbudowany cyfrowy enkoder typu SENSORLESS, generujący 48 impulsów na obrót. Rozwiązanie to umożliwia precyzyjne pozycjonowanie bramy i płynne sterowanie ruchem skrzydeł. Dzięki stałemu nadzorowi nad położeniem, urządzenie reaguje na ewentualne przeszkody, zwiększając bezpieczeństwo użytkowania i ograniczając ryzyko uszkodzeń mechanicznych.

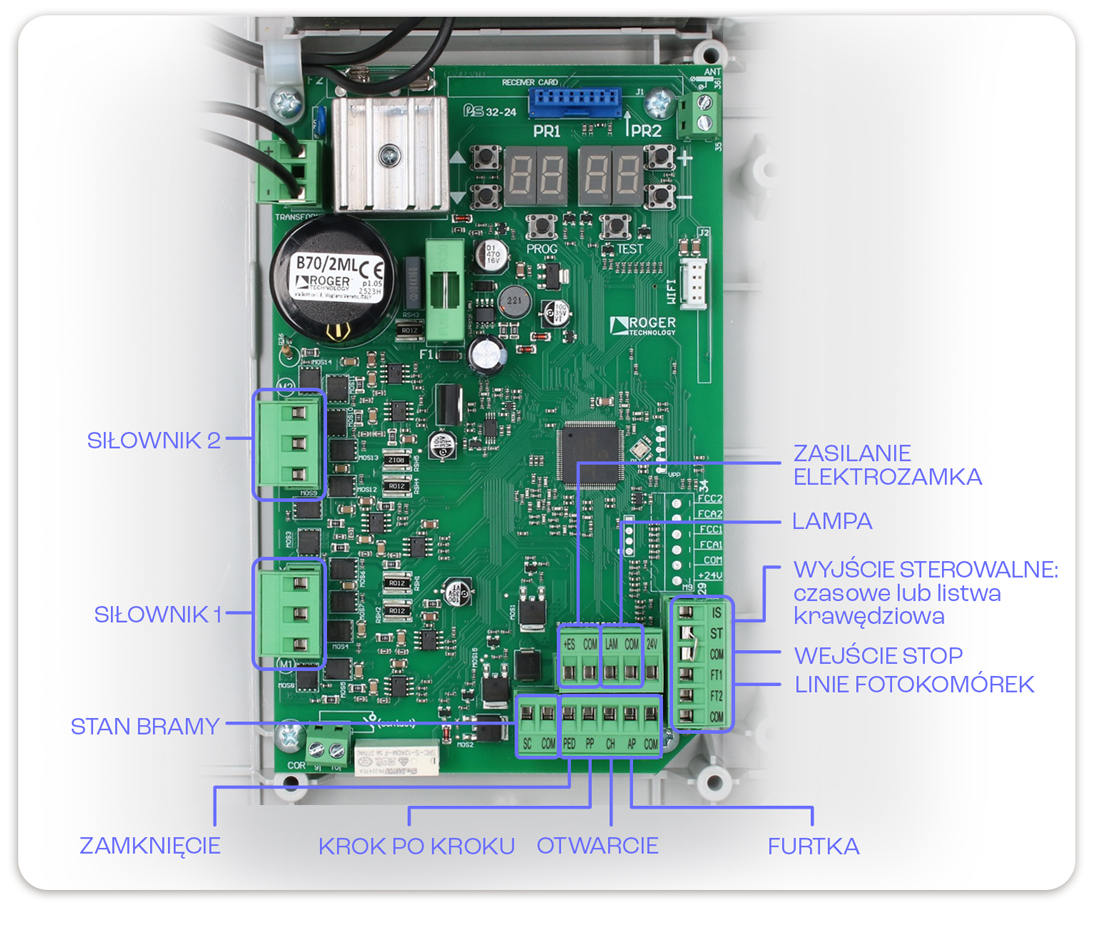

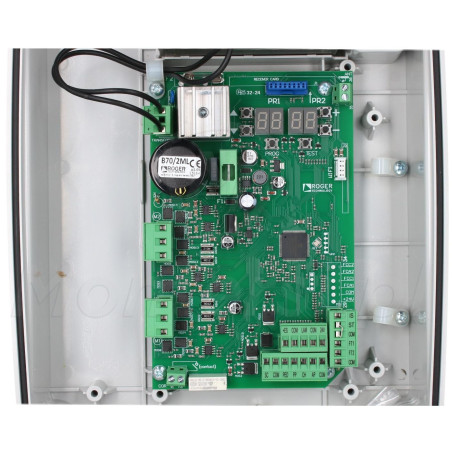

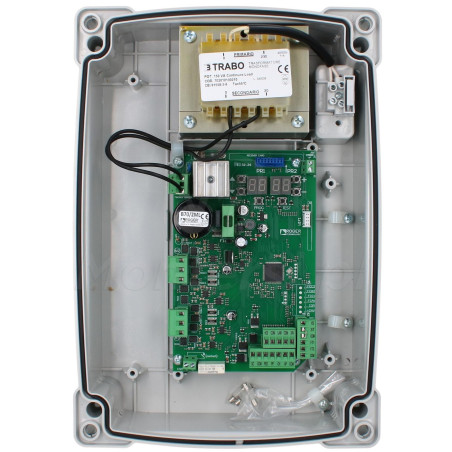

Centrala B70/2ML/BOX

Zaawansowane sterowanie siłownikami BRUSHLESS

Zestaw został wyposażony w centralę sterującą B70/2ML/BOX, zaprojektowaną do obsługi silników bezszczotkowych 36 V DC. Urządzenie odpowiada za pełne zarządzanie ruchem bramy, kontrolę zabezpieczeń oraz współpracę z akcesoriami dodatkowymi. Centrala posiada zestaw wejść umożliwiających podłączenie m.in. fotokomórek, listew bezpieczeństwa, przycisków sterujących oraz systemów zdalnego sterowania. Wyposażona jest również w wyjścia do sterowania siłownikami, lampą ostrzegawczą, oświetleniem dodatkowym oraz sygnalizacją stanu bramy. Dzięki temu instalacja może być łatwo dopasowana do indywidualnych potrzeb użytkownika.

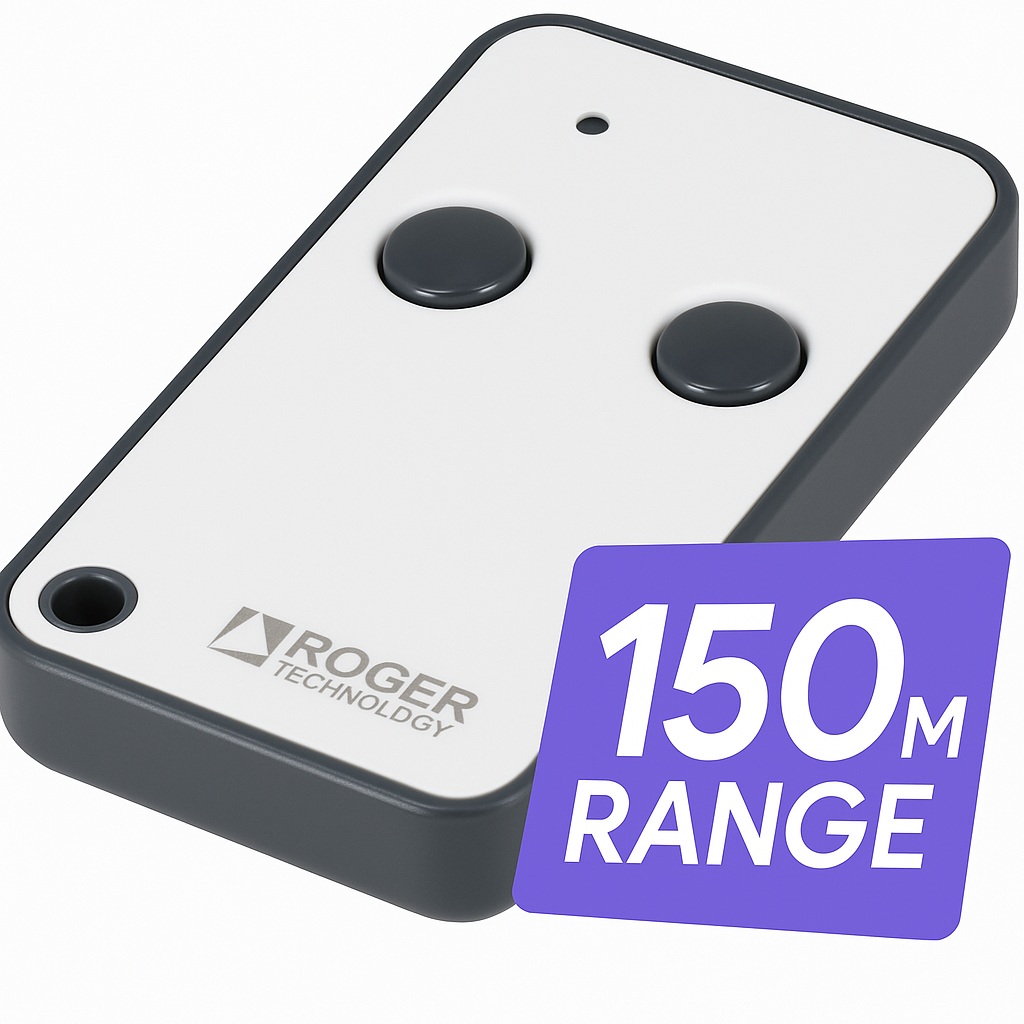

Zestaw dwóch pilotów w komplecie

Wygodne i niezawodne sterowanie

W skład zestawu wchodzą dwa piloty E80TX52R/2, będące nowoczesnymi, dwukanałowymi nadajnikami radiowymi pracującymi na częstotliwości 433,92 MHz. Każdy z nich umożliwia sterowanie dwoma niezależnymi urządzeniami, co pozwala obsługiwać np. bramę wjazdową i garażową jednym nadajnikiem. Piloty oferują stabilny zasięg działania do 150 m w otwartej przestrzeni, a dzięki obsłudze kodu stałego i zmiennego można je łatwo dopasować do różnych odbiorników i systemów automatyki.

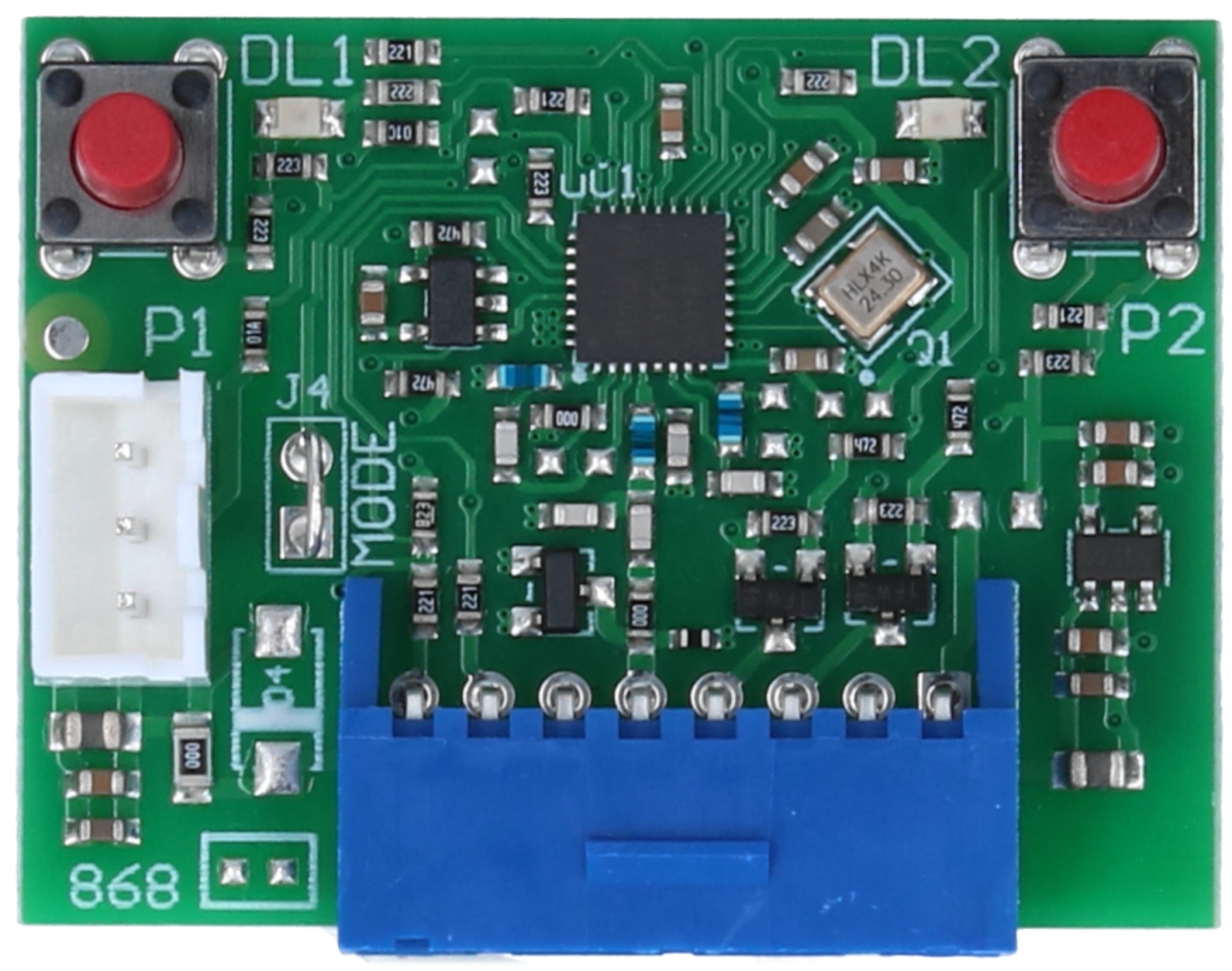

Radioodbiornik H93/RX2LP/I

Niezawodne sterowanie dla automatyki bramowej

Radioodbiornik H93/RX2LP/I marki Roger pracuje na częstotliwości 433,92 MHz i został wyposażony w dwa kanały, umożliwiające obsługę podstawowych funkcji automatyki, np. pełnego otwierania bramy oraz trybu furtki. Urządzenie współpracuje z pilotami Roger i obsługuje zarówno kod stały, jak i zmienny, co daje większe możliwości użytkowania i podnosi poziom bezpieczeństwa. Dzięki kompaktowej budowie oraz złączu wtykowemu montaż odbiornika w obudowie napędu jest szybki i prosty, a intuicyjna procedura programowania pozwala bez trudu dodać lub usunąć piloty. To wygodne i skuteczne rozwiązanie, które zwiększa komfort codziennego korzystania z automatyki bramowej.

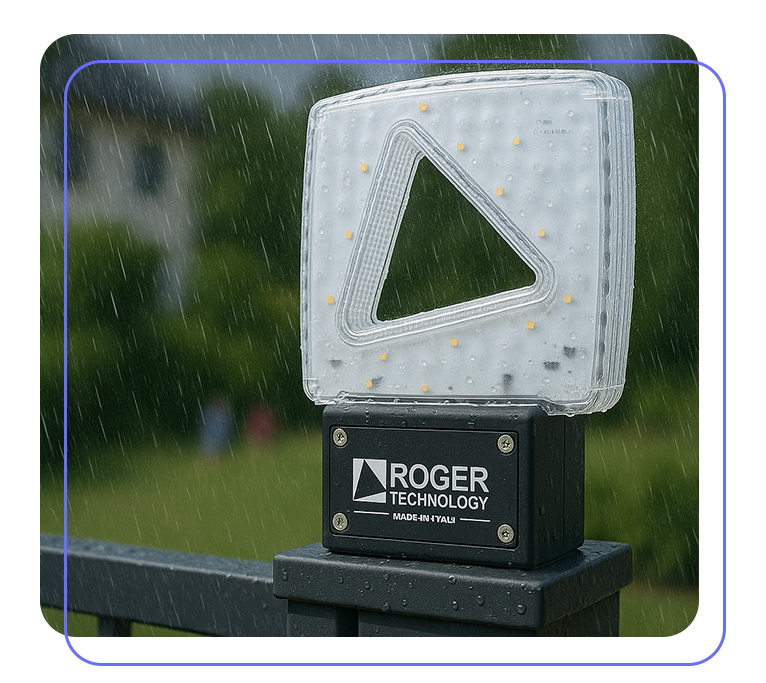

Lampa ostrzegawcza FIFTHY/24

Nowoczesny design i funkcjonalność

Lampa FIFTHY/24 łączy funkcjonalność z estetyką – jej opływowy, nowoczesny kształt harmonijnie wpisuje się w otoczenie, podkreślając styl posesji lub obiektu przemysłowego. Wyposażona w energooszczędne diody LED, zapewnia wyraźną sygnalizację przy niskim poborze energii i długiej żywotności. Zintegrowana antena 433,92 MHz poprawia zasięg pilotów i stabilność komunikacji z centralą, a solidna obudowa o klasie szczelności IP55 gwarantuje odporność na warunki atmosferyczne i niezawodną pracę przez cały rok.

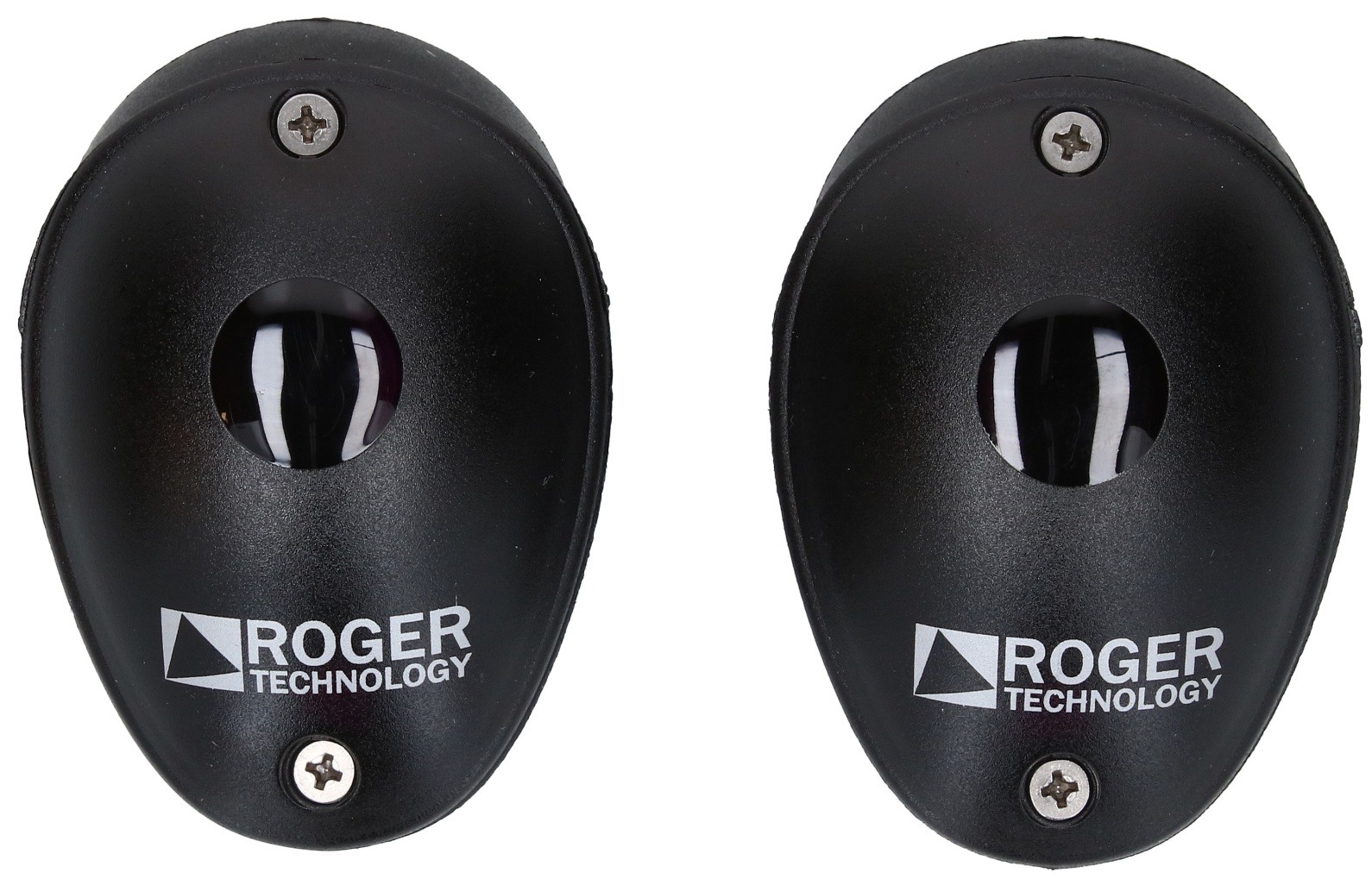

Fotokomórki przekaźnikowe R90/F2ES

Bezpieczeństwo i estetyka w jednym

Fotokomórki R90/F2ES odpowiadają za wykrywanie przeszkód i zatrzymanie pracy bramy w razie zagrożenia, zwiększając bezpieczeństwo użytkowników. Dzięki technologii przekaźnikowej łatwo integrują się z centralą sterującą, a kompaktowa, estetyczna obudowa sprawia, że dyskretnie komponują się z otoczeniem i niezawodnie działają w różnych warunkach atmosferycznych.

  • Zastosowanie: Do pracy intensywnej
  • Intensywność pracy: 1000 cykli / dzień
  • Maksymalny ciężar bramy: 400 kg
  • Maksymalna długość skrzydła: 4 m

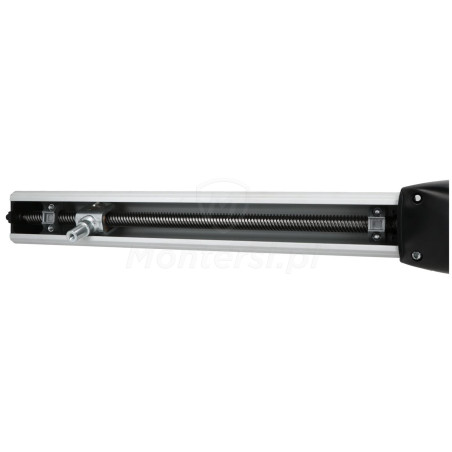

  • Skok roboczy śruby: 550 mm
  • Możliwość pracy na zasilaniu awaryjnym: TAK
  • Siła uciągu: 2800 N
  • Magistrala cyfrowa: -
  • Zasilanie lampy ostrzegawczej: 24 V DC
  • Ilość wejść sterujących: 4
  • Ilość wejść bezpieczeństwa: 4
  • Ilość wyjść: 3
  • Droga radiowa wbudowanego radia: Roger Technology
  • Zasilanie urządzeń dodatkowych: 24 V DC
  • Wbudowany radioodbiornik: TAK
  • Napięcie zasilania centrali: 230 V AC
  • Napięcie zasilania silnika: 36 V DC
  • Pobór prądu centrali (maksymalny): 150 W
  • Pobór prądy w trybie Standby: 0,5 W
  • Klasa szczelności: IP 44
  • Temperatura pracy: -20...+55 °C
  • Wymiary: 1019 x 105 x 155 mm
  • Waga: 23,7 kg
Typ Nazwa Opis Rozmiar
Karty Katalogowe BE20_400 592.61 kB Pobierz
