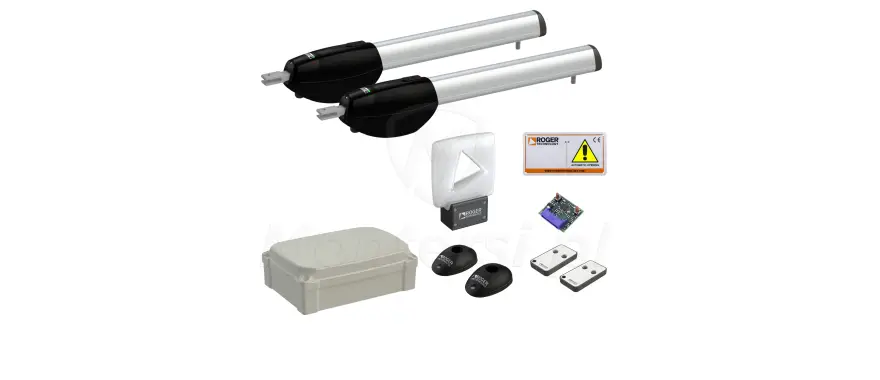

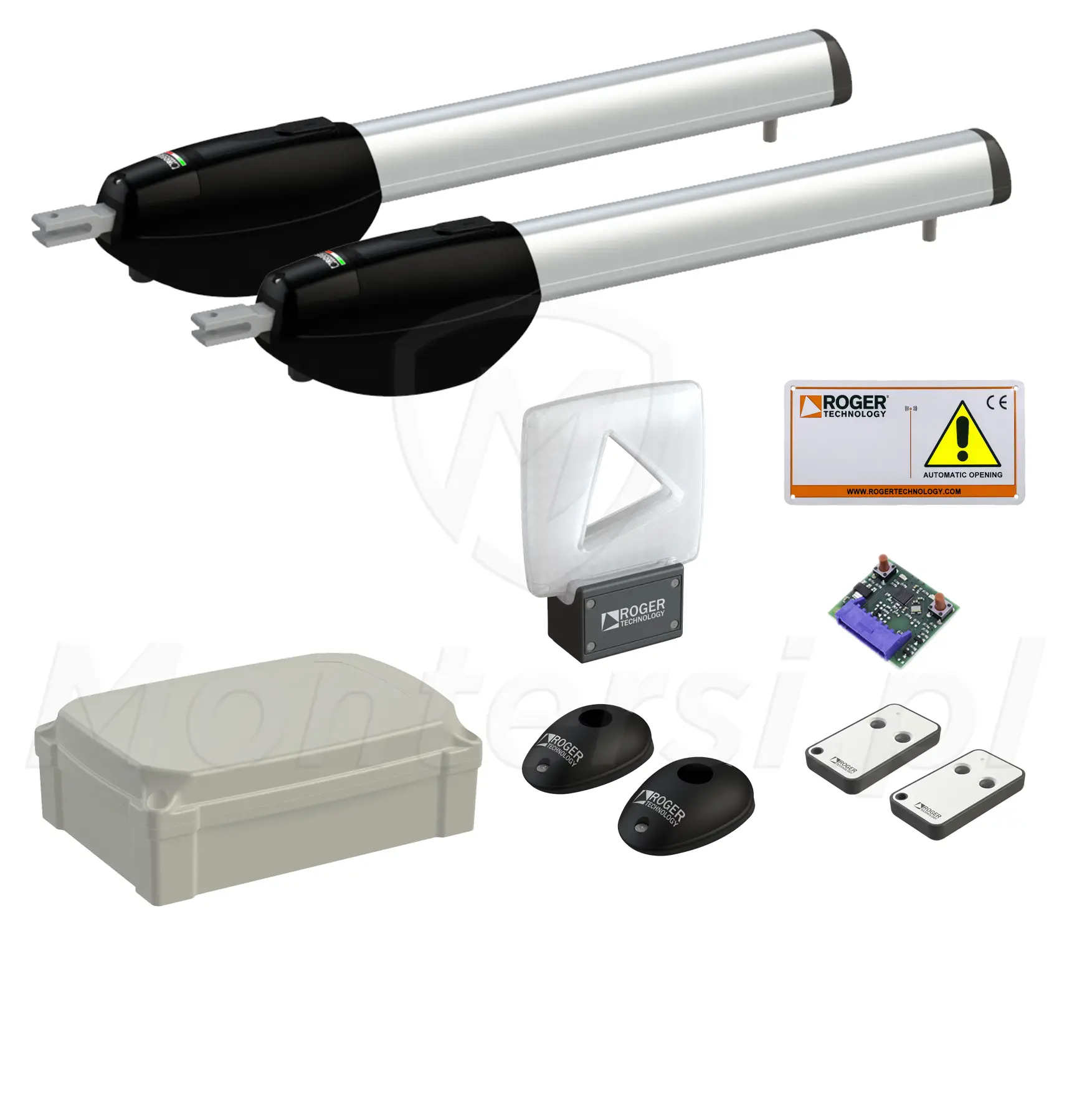

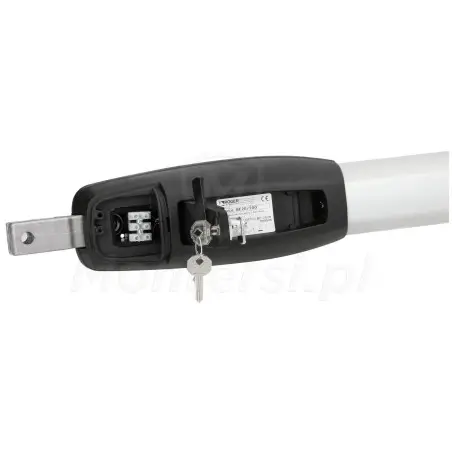

KIT BE20/210/F - Zestaw do bram skrzydłowych 2,8m/300kg Roger

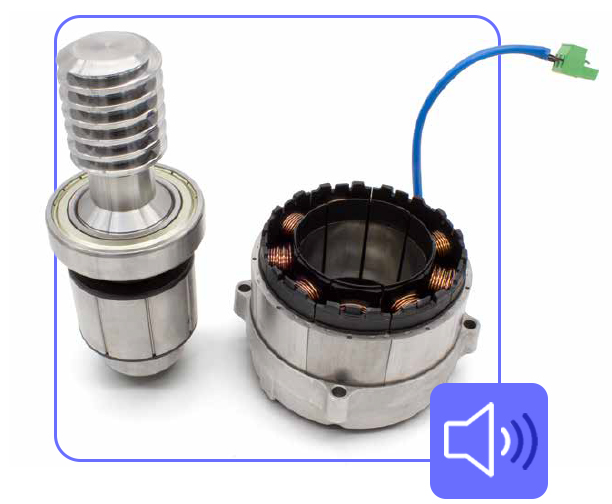

Silnik bezszczotkowy BRUSHLESS

Nowoczesna technologia napędu dla intensywnej pracy

Siłowniki zostały wyposażone w silnik bezszczotkowy typu BRUSHLESS, który gwarantuje wysoką wydajność i niezawodność działania. Dzięki eliminacji szczotek mechanicznych, konstrukcja zapewnia dłuższą żywotność, ograniczone zużycie podzespołów oraz cichą i stabilną pracę. Elektroniczna komutacja umożliwia płynne dostosowanie momentu obrotowego do warunków pracy, co pozwala na obsługę skrzydeł bramy o długości do 2,8 m. Zintegrowany enkoder cyfrowy SENSORLESS zapewnia precyzyjne pozycjonowanie i bezpieczną kontrolę ruchu.

Kluczowe zalety silnika BRUSHLESS

• Wysoka sprawność przy mocy znamionowej 200 W
• Cicha praca i redukcja wibracji dzięki konstrukcji bezszczotkowej
• Wydłużona żywotność i brak konieczności częstej konserwacji
• Stabilne działanie nawet przy intensywnej eksploatacji (do 800 cykli/dzień)
• Niezawodność w różnych warunkach – zakres temperatur pracy od –20°C do +55°C

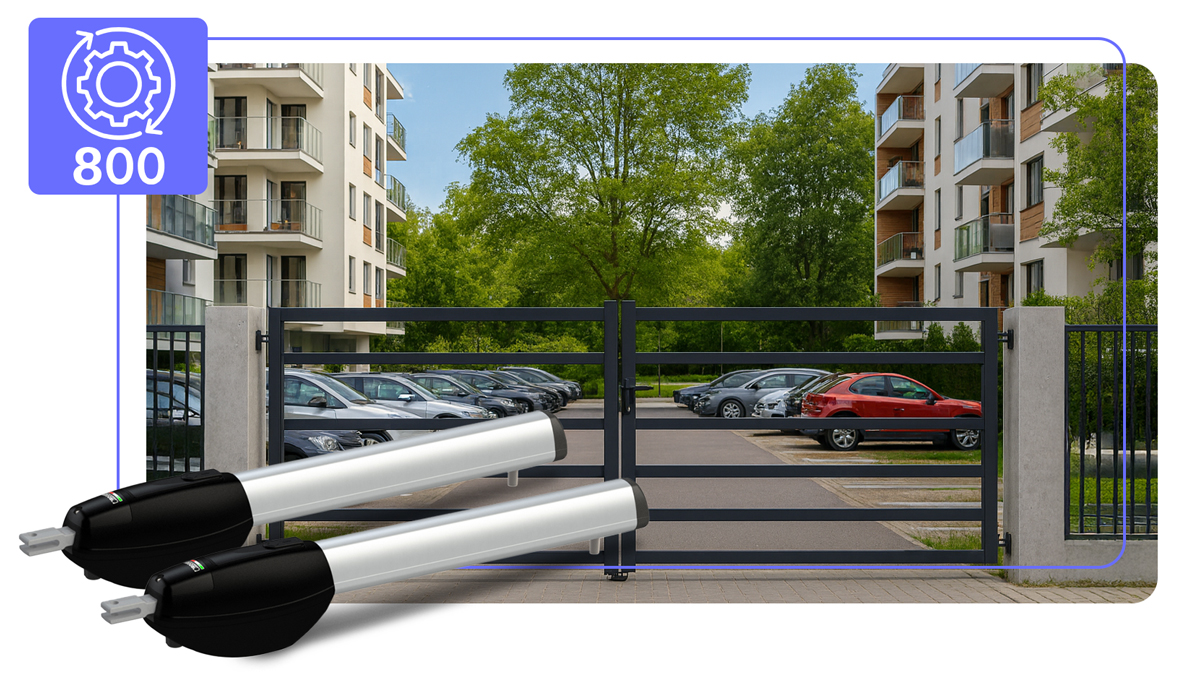

Intensywność pracy siłownika

Niezawodność przy dużym natężeniu ruchu

Siłowniki zostały zaprojektowane z myślą o pracy bardzo intensywnej - do 800 cykli dziennie. Dzięki zastosowaniu silników bezszczotkowych BRUSHLESS oraz cyfrowego systemu sterowania, napędy utrzymują stabilność działania i wysoką precyzję pracy nawet przy częstym użytkowaniu. Konstrukcja oparta wyłącznie na metalowych elementach przekładni minimalizuje ryzyko przedwczesnego zużycia. Tak wysoka intensywność sprawia, że zestaw doskonale sprawdza się w miejscach o dużym natężeniu ruchu, takich jak osiedla mieszkaniowe, wjazdy firmowe, parkingi czy obiekty komercyjne wymagające niezawodnej automatyki bramowej.

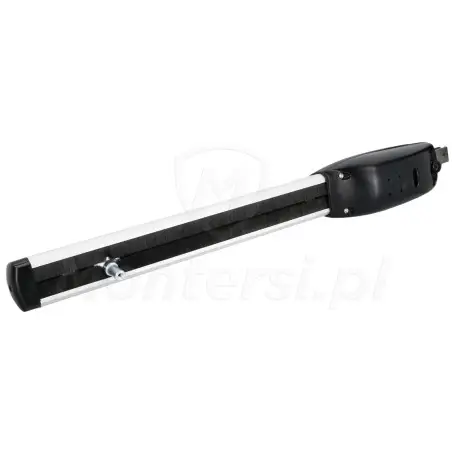

Siłownik wyposażony w enkoder SENSORLESS

Precyzja i bezpieczeństwo ruchu

Siłownik został wyposażony we wbudowany cyfrowy enkoder typu SENSORLESS, generujący 48 impulsów na obrót. Rozwiązanie to umożliwia precyzyjne pozycjonowanie bramy i płynne sterowanie ruchem skrzydeł. Dzięki stałemu nadzorowi nad położeniem, urządzenie reaguje na ewentualne przeszkody, zwiększając bezpieczeństwo użytkowania i ograniczając ryzyko uszkodzeń mechanicznych.

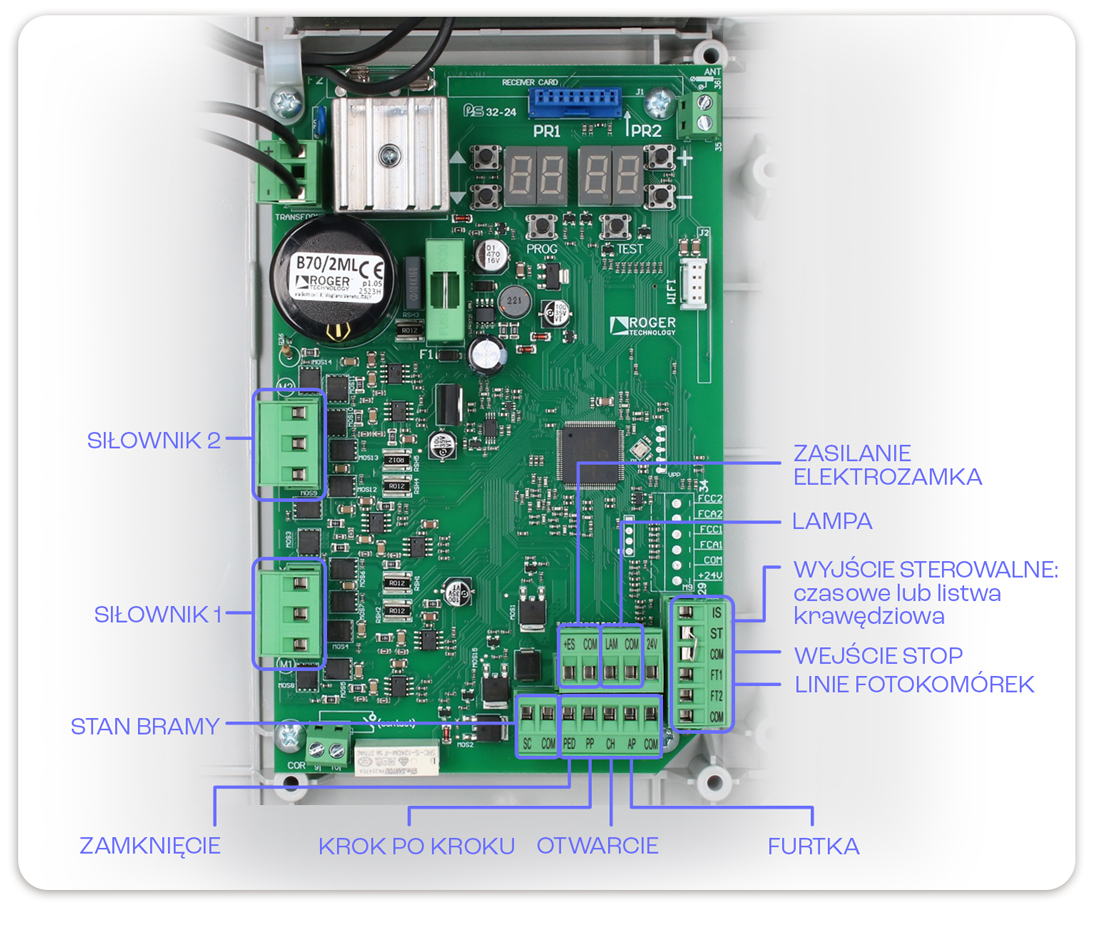

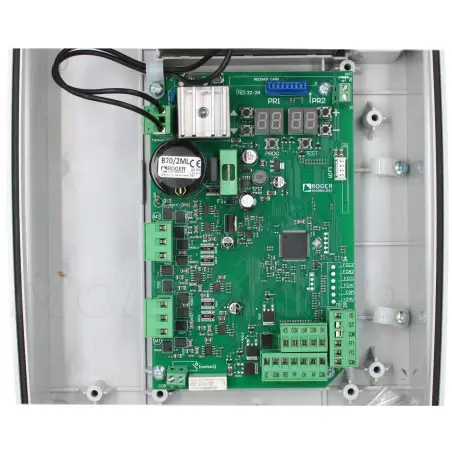

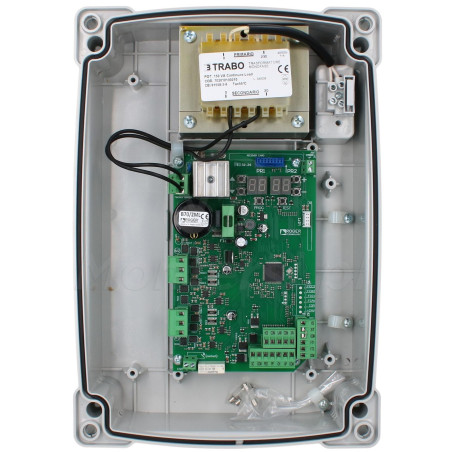

Centrala B70/2ML/BOX

Zaawansowane sterowanie siłownikami BRUSHLESS

Zestaw został wyposażony w centralę sterującą B70/2ML/BOX, zaprojektowaną do obsługi silników bezszczotkowych 24 V DC. Urządzenie odpowiada za pełne zarządzanie ruchem bramy, kontrolę zabezpieczeń oraz współpracę z akcesoriami dodatkowymi. Centrala posiada zestaw wejść umożliwiających podłączenie m.in. fotokomórek, listew bezpieczeństwa, przycisków sterujących oraz systemów zdalnego sterowania. Wyposażona jest również w wyjścia do sterowania siłownikami, lampą ostrzegawczą, oświetleniem dodatkowym oraz sygnalizacją stanu bramy. Dzięki temu instalacja może być łatwo dopasowana do indywidualnych potrzeb użytkownika.

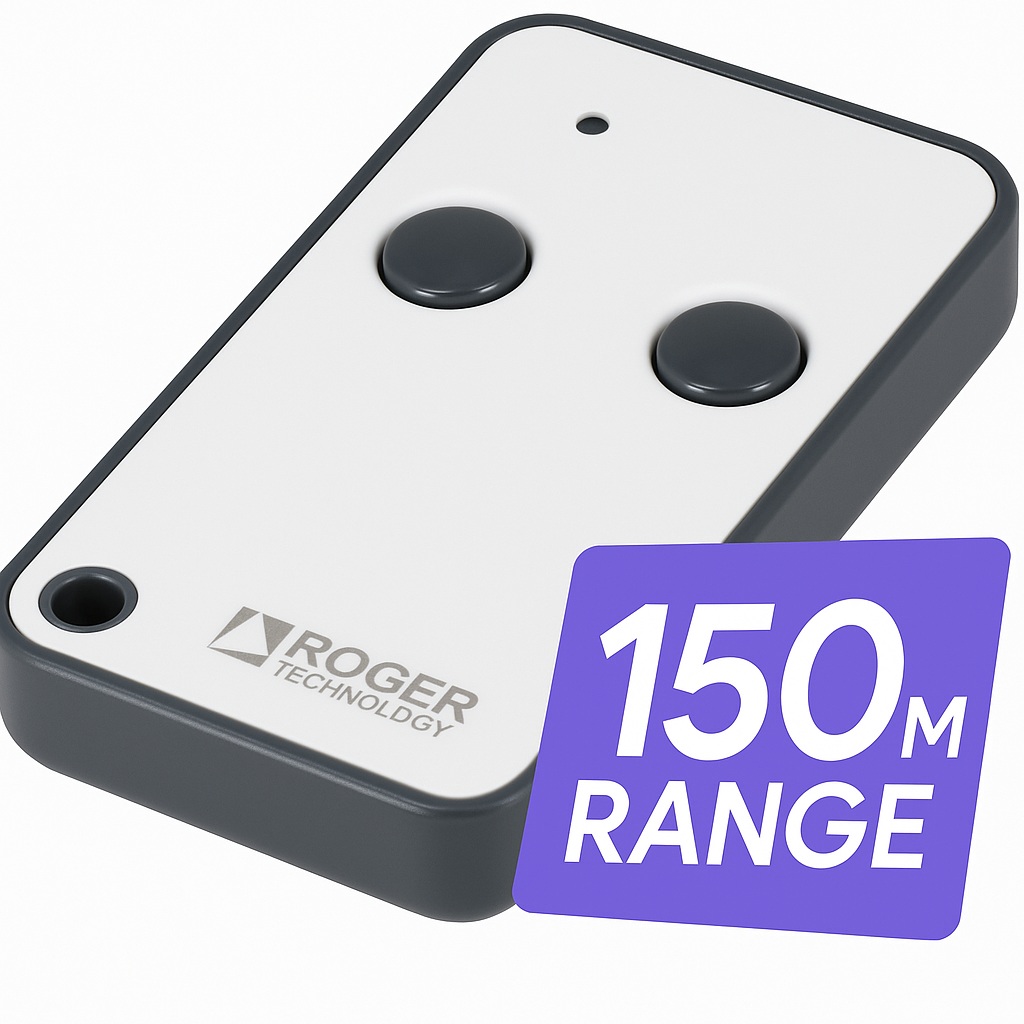

Zestaw dwóch pilotów w komplecie

Wygodne i niezawodne sterowanie

W skład zestawu wchodzą dwa piloty E80TX52R/2, będące nowoczesnymi, dwukanałowymi nadajnikami radiowymi pracującymi na częstotliwości 433,92 MHz. Każdy z nich umożliwia sterowanie dwoma niezależnymi urządzeniami, co pozwala obsługiwać np. bramę wjazdową i garażową jednym nadajnikiem. Piloty oferują stabilny zasięg działania do 150 m w otwartej przestrzeni, a dzięki obsłudze kodu stałego i zmiennego można je łatwo dopasować do różnych odbiorników i systemów automatyki.

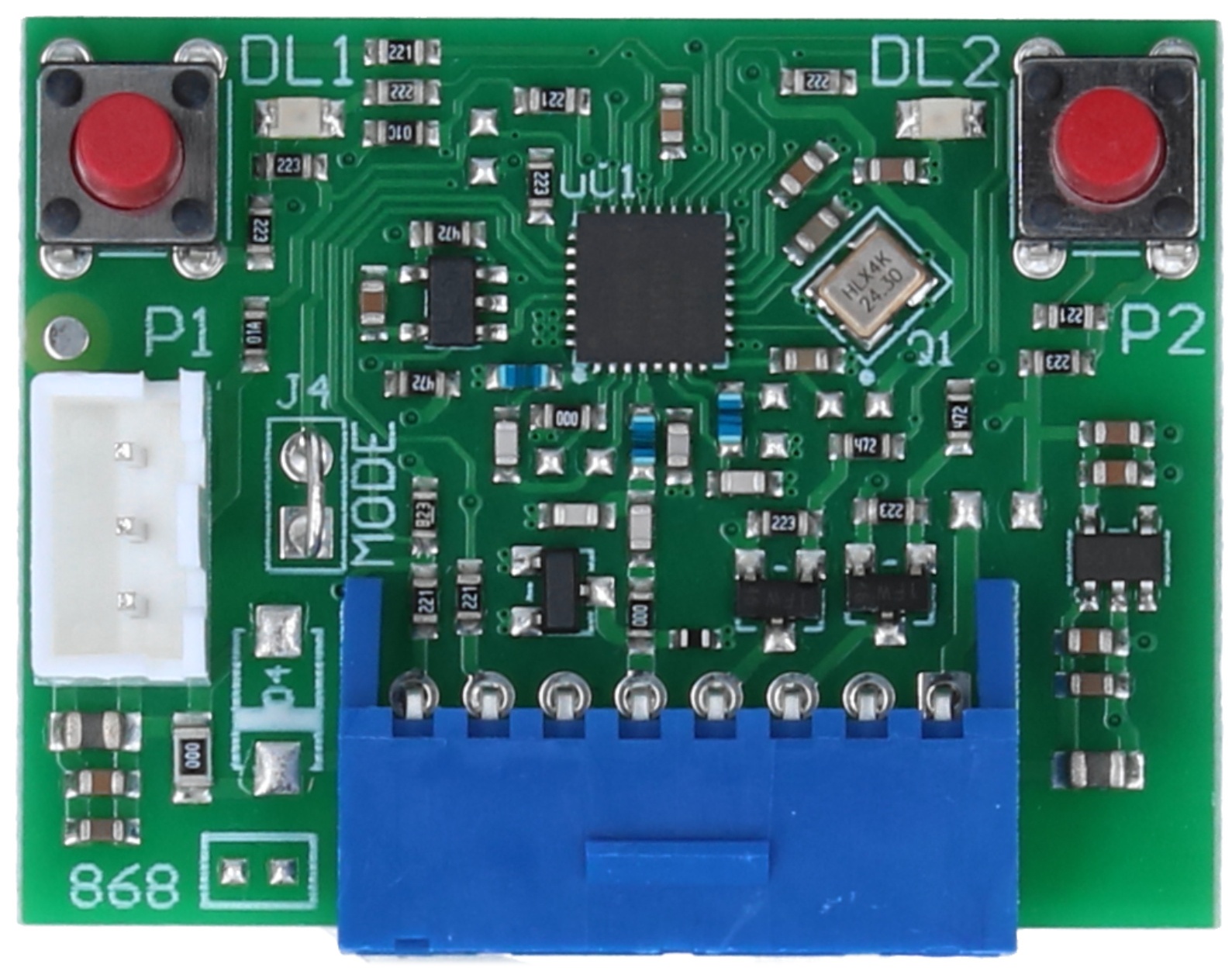

Radioodbiornik H93/RX2LP/I

Niezawodne sterowanie dla automatyki bramowej

Radioodbiornik H93/RX2LP/I marki Roger pracuje na częstotliwości 433,92 MHz i został wyposażony w dwa kanały, umożliwiające obsługę podstawowych funkcji automatyki, np. pełnego otwierania bramy oraz trybu furtki. Urządzenie współpracuje z pilotami Roger i obsługuje zarówno kod stały, jak i zmienny, co daje większe możliwości użytkowania i podnosi poziom bezpieczeństwa. Dzięki kompaktowej budowie oraz złączu wtykowemu montaż odbiornika w obudowie napędu jest szybki i prosty, a intuicyjna procedura programowania pozwala bez trudu dodać lub usunąć piloty. To wygodne i skuteczne rozwiązanie, które zwiększa komfort codziennego korzystania z automatyki bramowej.

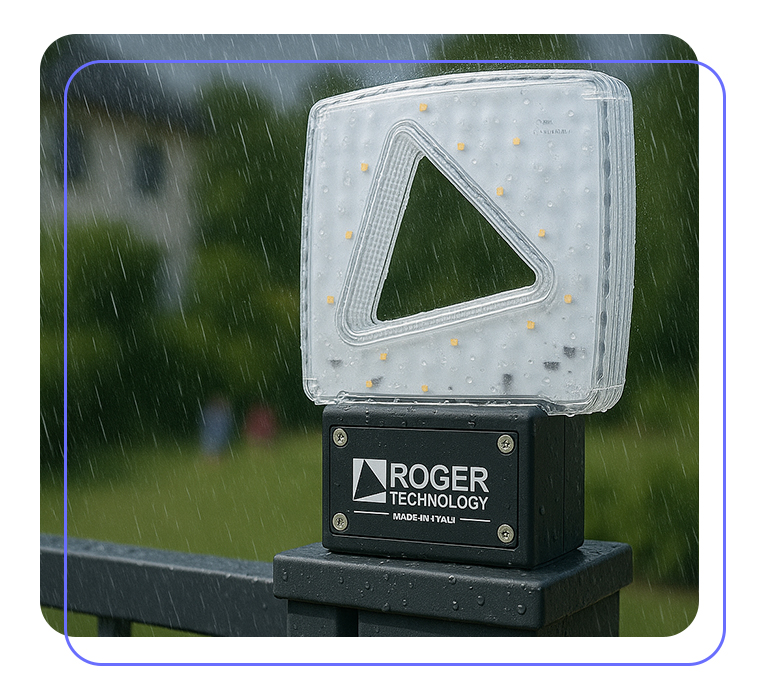

Lampa ostrzegawcza FIFTHY/24

Nowoczesny design i funkcjonalność

Lampa FIFTHY/24 łączy funkcjonalność z estetyką – jej opływowy, nowoczesny kształt harmonijnie wpisuje się w otoczenie, podkreślając styl posesji lub obiektu przemysłowego. Wyposażona w energooszczędne diody LED, zapewnia wyraźną sygnalizację przy niskim poborze energii i długiej żywotności. Zintegrowana antena 433,92 MHz poprawia zasięg pilotów i stabilność komunikacji z centralą, a solidna obudowa o klasie szczelności IP55 gwarantuje odporność na warunki atmosferyczne i niezawodną pracę przez cały rok.

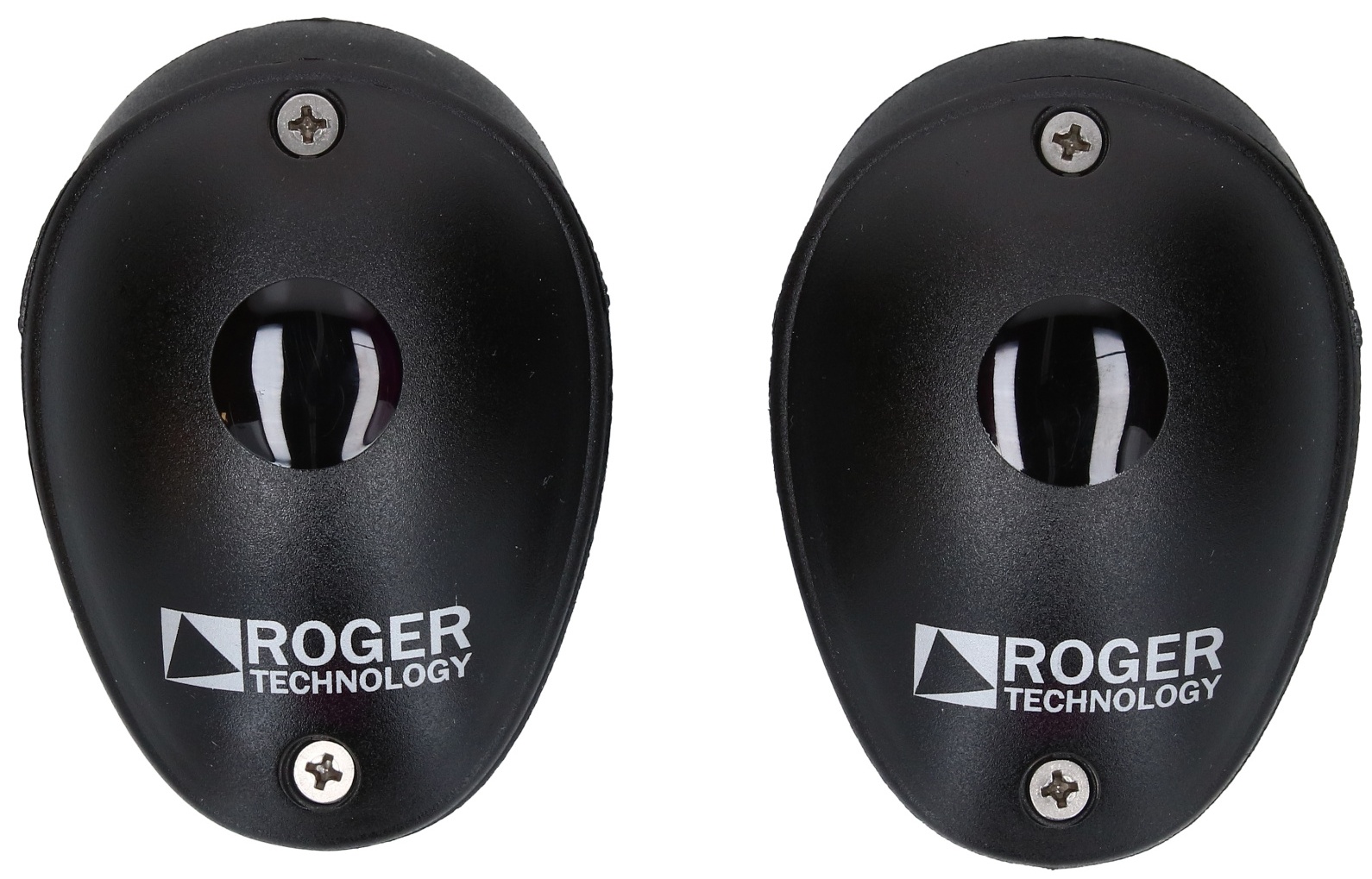

Fotokomórki przekaźnikowe R90/F2ES

Bezpieczeństwo i estetyka w jednym

Fotokomórki R90/F2ES odpowiadają za wykrywanie przeszkód i zatrzymanie pracy bramy w razie zagrożenia, zwiększając bezpieczeństwo użytkowników. Dzięki technologii przekaźnikowej łatwo integrują się z centralą sterującą, a kompaktowa, estetyczna obudowa sprawia, że dyskretnie komponują się z otoczeniem i niezawodnie działają w różnych warunkach atmosferycznych.

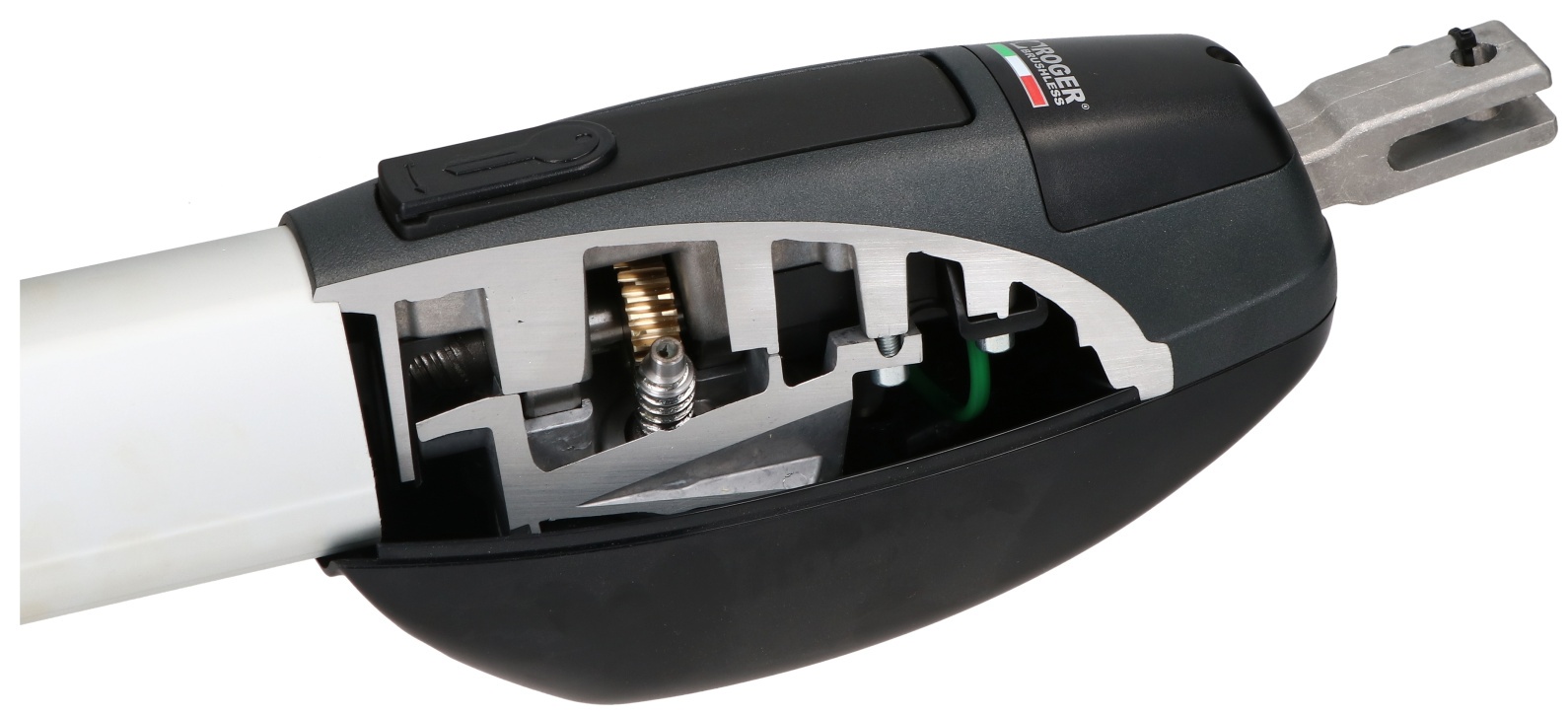

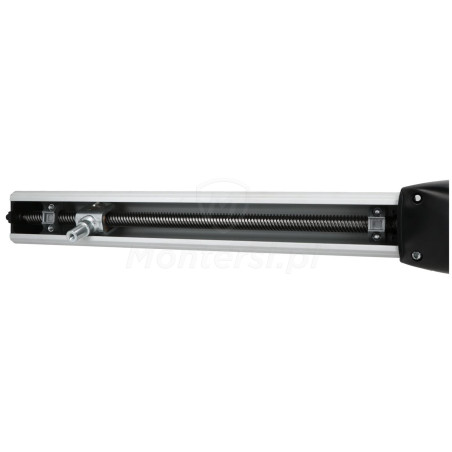

Metalowe przekładnie i koła zębate

Gwarancja długowieczności pracy siłownika

Siłowniki Roger Technology wyróżniają się solidną budową opartą w całości na metalowych przekładniach i kołach zębatych. Brak elementów plastikowych i innych tworzyw sztucznych zapewnia wyjątkową wytrzymałość oraz odporność na intensywną eksploatację. Dzięki temu każdy siłownik gwarantuje wieloletnią, bezawaryjną pracę, nawet w trudnych warunkach i przy dużych obciążeniach.

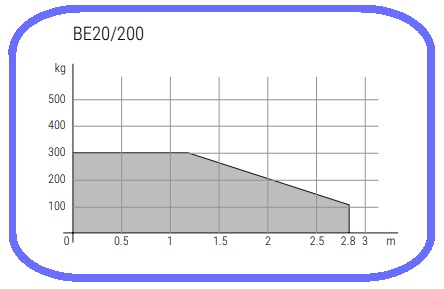

Charakterystyka napędu BE20/200

Zależność pomiędzy masą bramy a długością skrzydła

Napęd BE20/200 przeznaczony jest do obsługi bram o masie do 300 kg, zgodnie z wartościami przedstawionymi na wykresie.Naturalnym zjawiskiem jest, że wraz ze wzrostem długości skrzydła bramy, dopuszczalna masa bramy ulega zmniejszeniu. Oznacza to, że przy maksymalnej długości skrzydła napęd może obsługiwać lżejszą bramę, natomiast pełną masę 300 kg można zastosować jedynie przy krótszym skrzydle.

Zależność ta jest przedstawiona na wykresie, gdzie widać stopniowy spadek dopuszczalnego obciążenia w miarę zwiększania długości ramienia.
