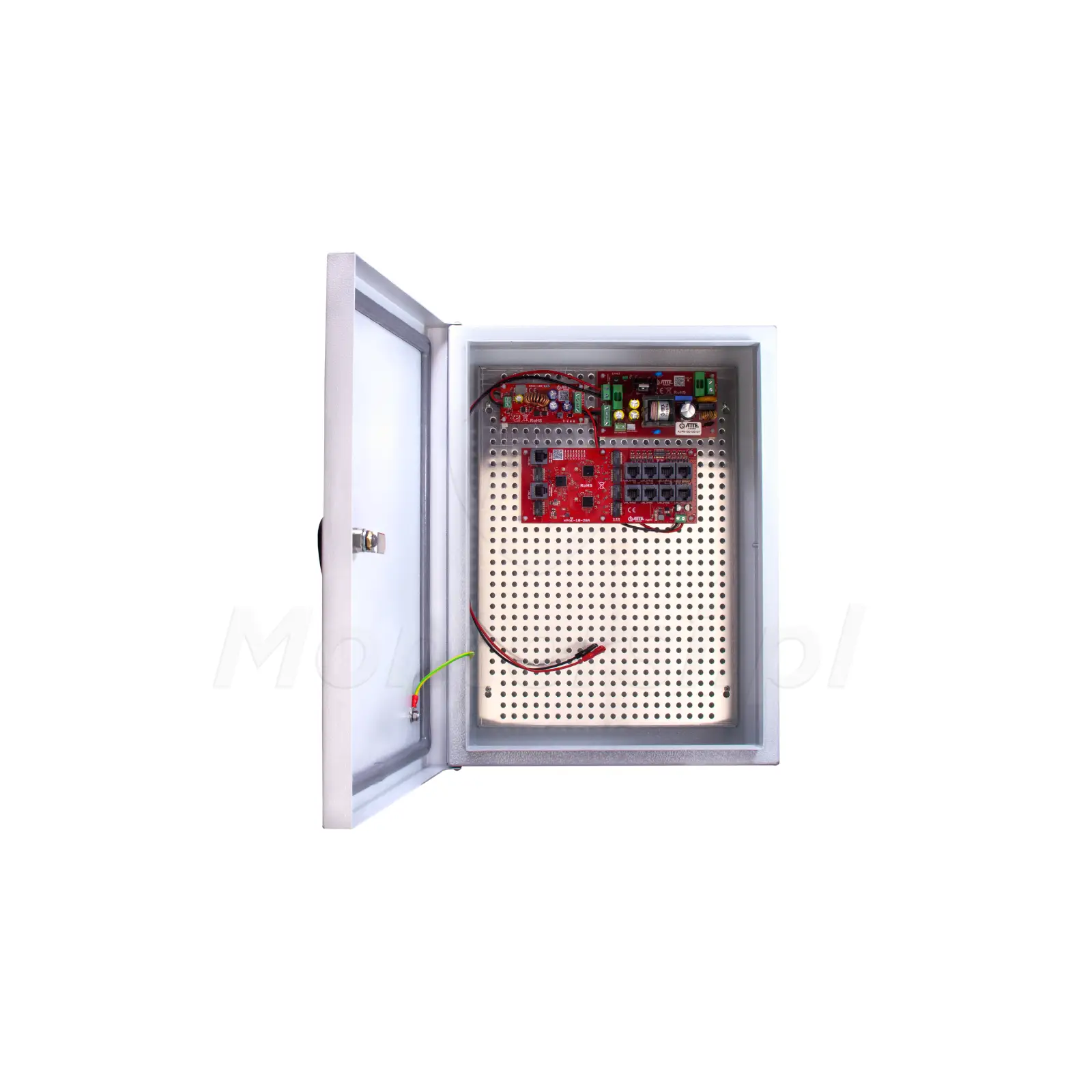

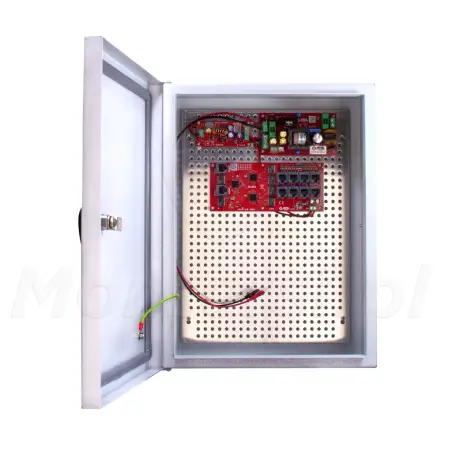

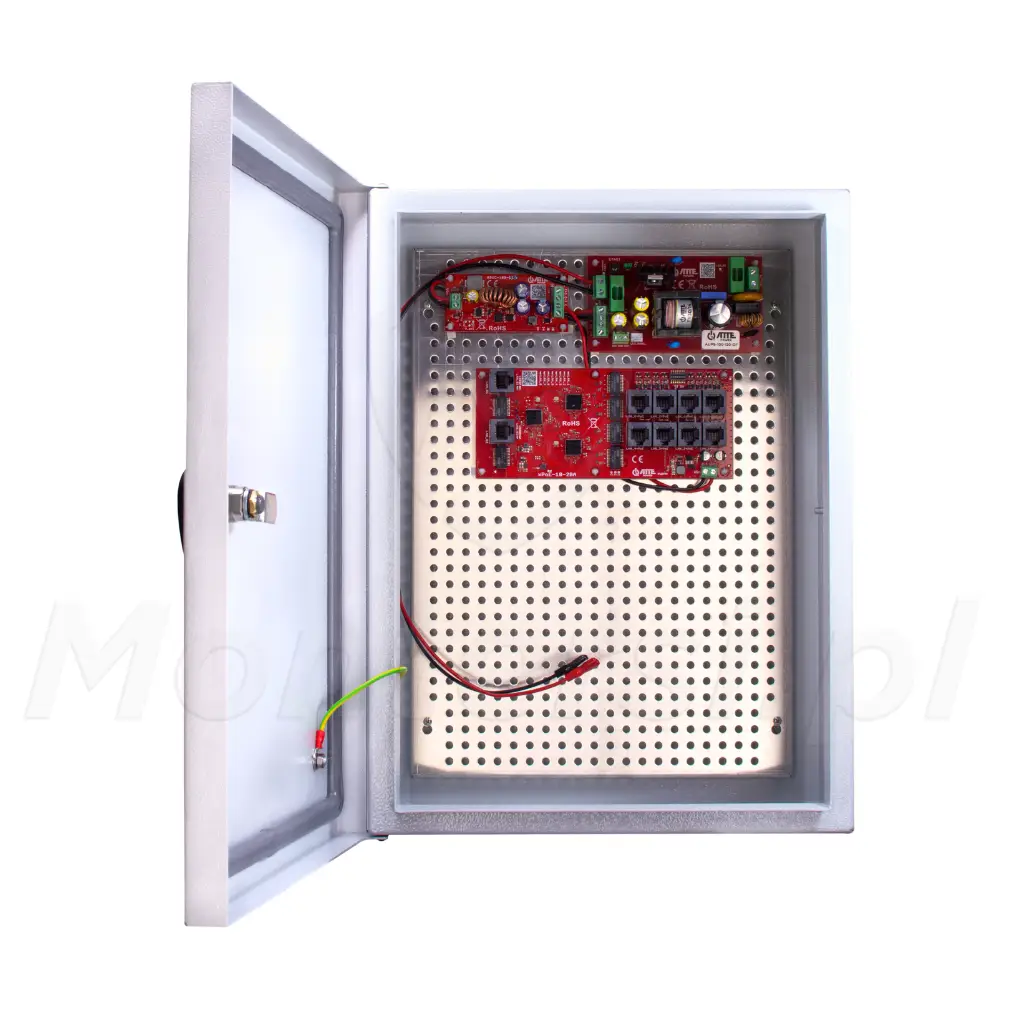

IPUPS-8-20-ALUL Zestaw buforowy do 8 kamer IP, switch PoE 8P + 2G

Kod: 41726

Na zamówienie

Czas realizacji:

72h

1 880,67 zł

netto: 1 529,00 zł

Porty PoE: 8x RJ-45 FE (802.3af/at / Passive PoE)
Porty UPLINK: 2x RJ-45 GbE
Napięcie wyjściowe dla PoE: 55 V DC
Standardy PoE: 802.3af (15,4 W), 802.3at (30 W), Passive PoE (48 V)
Budżet mocy PoE: 100 W
Moc zasilacza: 100 W
Miejsce na akumulator: 12 V / 18 Ah
Prąd ładowania akumulatora: 1 A, 2 A
Materiał obudowy: Metal
Zasilanie: 230 V AC
Klasa szczelności: IP66
Temperatura pracy: -25...+50 °C
Wymiary: 310 x 410 x 145 mm (szer. x wys. x gł.)
Waga: 3,285 kg

wszystkie parametry

Nowy
Darmowa dostawa

Opis

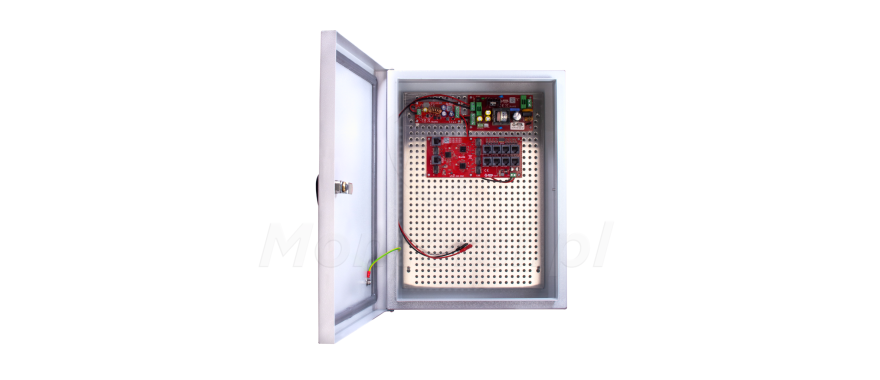

IPUPS-8-20-ALUL to zestaw zasilania buforowego przeznaczony do systemów monitoringu IP. Umożliwia zasilanie kamer IP i innych urządzeń PoE oraz podtrzymanie ich pracy podczas zaniku napięcia sieciowego. Wyposażony jest w 8 portów PoE oraz 2 gigabitowe porty UPLINK do połączenia z rejestratorem NVR lub siecią LAN. Współpraca z akumulatorem 12 V o pojemności do 18 Ah pozwala zachować ciągłość działania systemu w przypadku awarii zasilania. Całość została zamknięta w obudowie o stopniu ochrony IP66, zapewniającej ochronę urządzeń przed pyłem i wilgocią oraz umożliwiającej instalację na zewnątrz budynków.

W skład zestawu wchodzą:

Zasilacz buforowy AUPS-100-120-OF
Przetwornica napięcia ASUC-100-550-OF
Switch PoE xPoE-10-20A-OF
Obudowa ABOX-ALUL

! Uwaga: Do zestawu nie został dołączony akumulator.

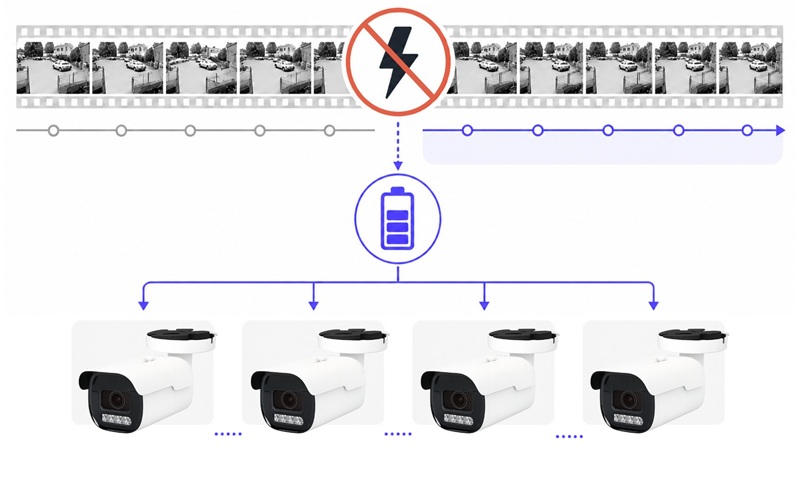

Zasilanie awaryjne kamer IP

Podtrzymanie pracy systemu monitoringu podczas zaniku zasilania

IPUPS-8-20-ALUL został zaprojektowany z myślą o zapewnieniu ciągłości działania systemów monitoringu IP. Wbudowany zasilacz buforowy współpracuje z akumulatorem 12 V o pojemności do 18 Ah, umożliwiając podtrzymanie pracy kamer i innych urządzeń PoE podczas awarii zasilania sieciowego. Rozwiązanie to zwiększa niezawodność instalacji oraz pozwala zachować ciągłość rejestracji obrazu w sytuacjach, gdy standardowe źródło zasilania jest niedostępne. Dodatkowo układ automatycznie chroni akumulator przed nadmiernym rozładowaniem, co wpływa na jego trwałość i bezpieczną eksploatację.

Zasilanie urządzeń przez sieć Ethernet

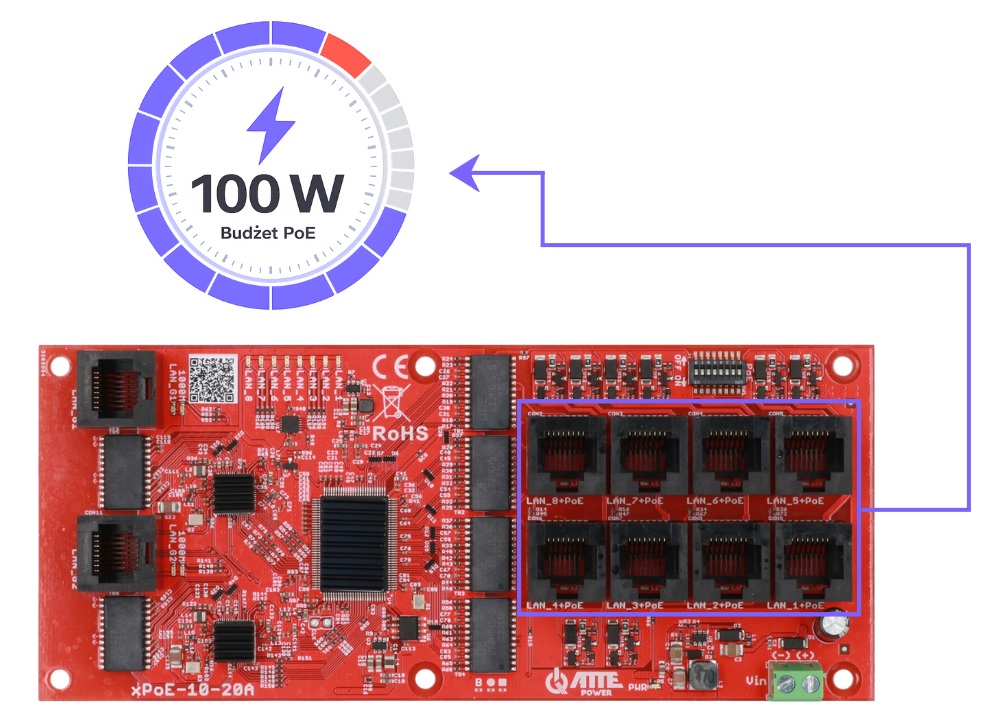

Budżet mocy PoE 100 W

IPUPS-8-20-ALUL wyposażono w 8 portów PoE 10/100 Mb/s przeznaczonych do zasilania kamer IP oraz innych urządzeń sieciowych. Maksymalna moc dostępna na pojedynczym porcie wynosi 50 W, natomiast łączna moc dostępna dla wszystkich portów PoE to 100 W. Pozwala to na jednoczesne zasilanie wielu urządzeń zgodnych z technologią Power over Ethernet, w tym kamer monitoringu, przy zachowaniu odpowiedniego zapasu mocy dla całej instalacji. Należy jednak pamiętać, że łączne zapotrzebowanie energetyczne wszystkich podłączonych urządzeń nie może przekraczać dostępnego budżetu mocy.

Napięcie (zasilanie PoE) można wyłączyć niezależnie dla każdego złącza RJ-45 przy użyciu przełącznika typu dip-switch.

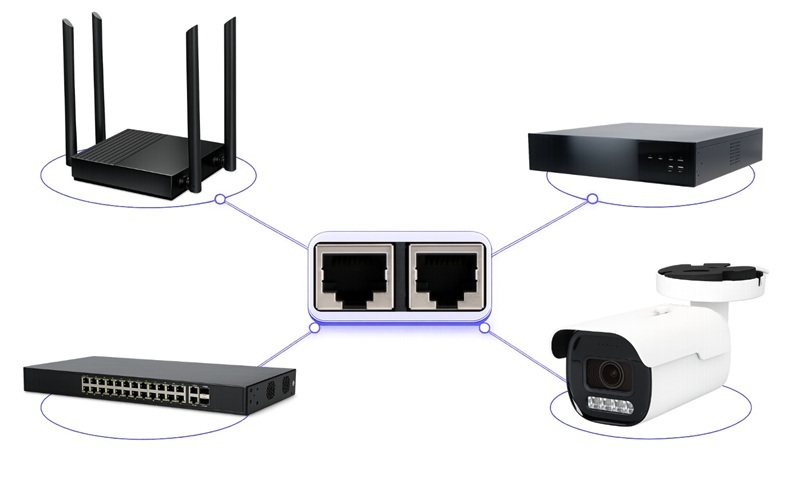

Integracja z infrastrukturą sieciową

Dedykowane porty uplink RJ-45

IPUPS-8-20-ALUL wyposażono w 2 porty UPLINK 10/100/1000 Mb/s, przeznaczone do połączenia zestawu z rejestratorem NVR, routerem, przełącznikiem lub innymi elementami infrastruktury sieciowej. Zastosowanie oddzielnego portu UPLINK pozwala wykorzystać wszystkie porty PoE do podłączania urządzeń końcowych, takich jak kamery IP czy punkty dostępowe. Rozwiązanie to ułatwia rozbudowę sieci oraz podłączanie dodatkowych urządzeń bez zajmowania portów PoE przeznaczonych do zasilania. Gigabitowa przepustowość portów UPLINK zapewnia sprawną transmisję danych z wielu kamer jednocześnie, co ma szczególne znaczenie w rozbudowanych systemach monitoringu IP.

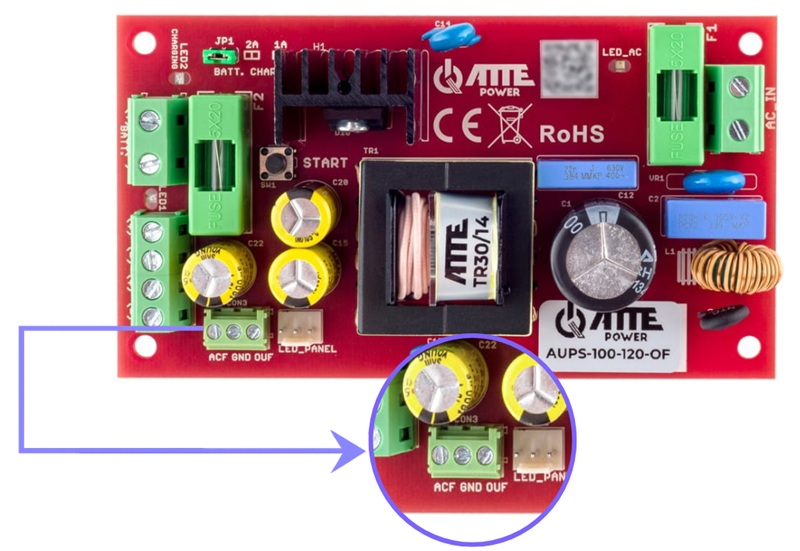

Nadzór nad stanem zasilania

Wyjścia techniczne do integracji z systemami monitoringu

Zasilacz został wyposażony w wyjścia techniczne ACF i OUF, które umożliwiają bieżące monitorowanie stanu pracy systemu zasilania. Wyjście ACF informuje o obecności napięcia sieciowego, natomiast OUF sygnalizuje obecność napięcia wyjściowego zasilacza. Dzięki temu możliwe jest szybkie wykrycie awarii zasilania lub nieprawidłowości w pracy urządzenia oraz przekazanie odpowiednich sygnałów do zewnętrznych systemów alarmowych, monitoringu technicznego lub automatyki budynkowej. Rozwiązanie to ułatwia zdalny nadzór nad instalacją, skraca czas reakcji na ewentualne problemy oraz zwiększa bezpieczeństwo pracy systemów monitoringu IP.

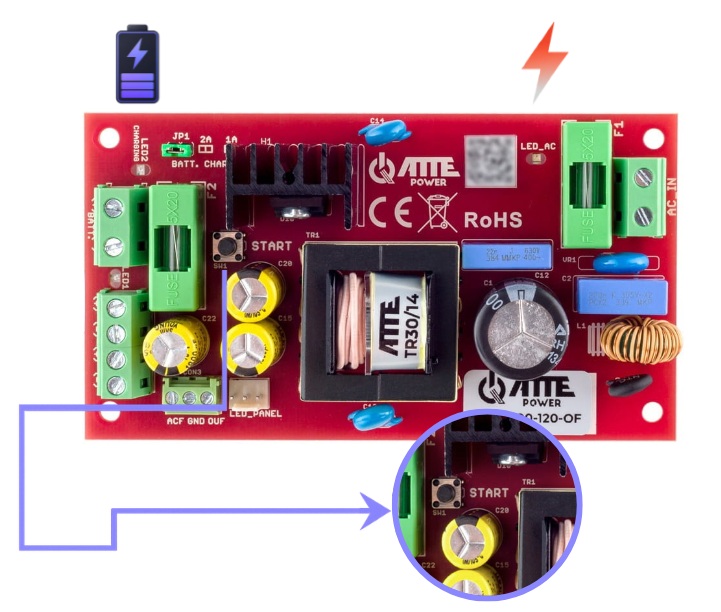

Sygnalizacja stanu pracy i diagnostyka systemu

Informacja o stanie zasilania oraz możliwość uruchomienia urządzeń z akumulatora

Zestaw wyposażono w czytelną sygnalizację LED informującą o stanie zasilania, aktywności portów sieciowych, pracy PoE oraz procesie ładowania akumulatora. Dodatkowo przycisk START umożliwia uruchomienie zestawu wyłącznie z energii zgromadzonej w akumulatorze, bez obecności napięcia sieciowego 230 V. Funkcja ta ułatwia testowanie, konfigurację i serwisowanie kamer IP oraz pozwala zweryfikować poprawność działania instalacji jeszcze przed podłączeniem zasilania sieciowego.

Sygnalizacja stanu pracy i diagnostyka systemu.jpg

Odporność i możliwości montażowe

Obudowa przystosowana do pracy w warunkach zewnętrznych

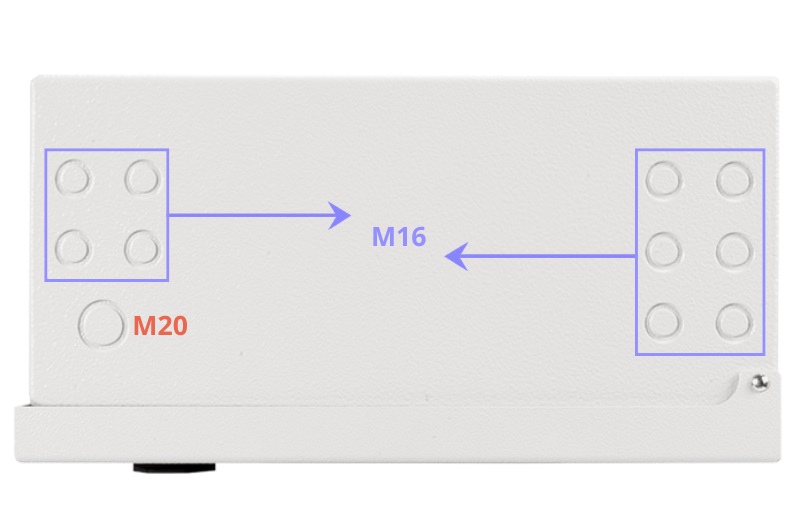

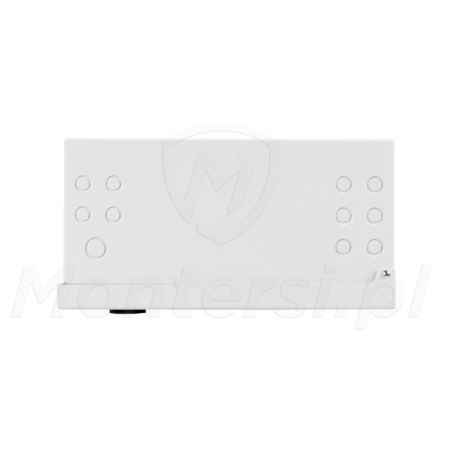

Zestaw IPUPS-8-20-ALUL został zamknięty w aluminiowej obudowie o stopniu ochrony IP66, która skutecznie zabezpiecza zainstalowane urządzenia przed pyłem, wilgocią oraz niekorzystnymi warunkami atmosferycznymi. Wewnątrz obudowy przewidziano miejsce na akumulator 12 V o pojemności do 18 Ah, co pozwala na stworzenie kompletnego systemu zasilania buforowego dla kamer IP. Obudowa wyposażona jest w 10 otworów pod dławnice M16 oraz 1 otwór pod dławnicę M20, umożliwiające wygodne i szczelne wprowadzenie przewodów zasilających oraz sieciowych. Płyta montażowa ułatwia rozmieszczenie elementów wewnątrz obudowy, a standardowy montaż naścienny można rozszerzyć o instalację na słupie lub maszcie przy wykorzystaniu opcjonalnych adapterów montażowych.

Porty PoE: 8x RJ-45 FE (802.3af/at / Passive PoE)
Porty UPLINK: 2x RJ-45 GbE
Napięcie wyjściowe dla PoE: 55 V DC
Standardy PoE: 802.3af (15,4 W), 802.3at (30 W), Passive PoE (48 V)
Budżet mocy PoE: 100 W
Moc zasilacza: 100 W
Miejsce na akumulator: 12 V / 18 Ah
Prąd ładowania akumulatora: 1 A, 2 A
Materiał obudowy: Metal
Zasilanie: 230 V AC
Klasa szczelności: IP66
Temperatura pracy: -25...+50 °C

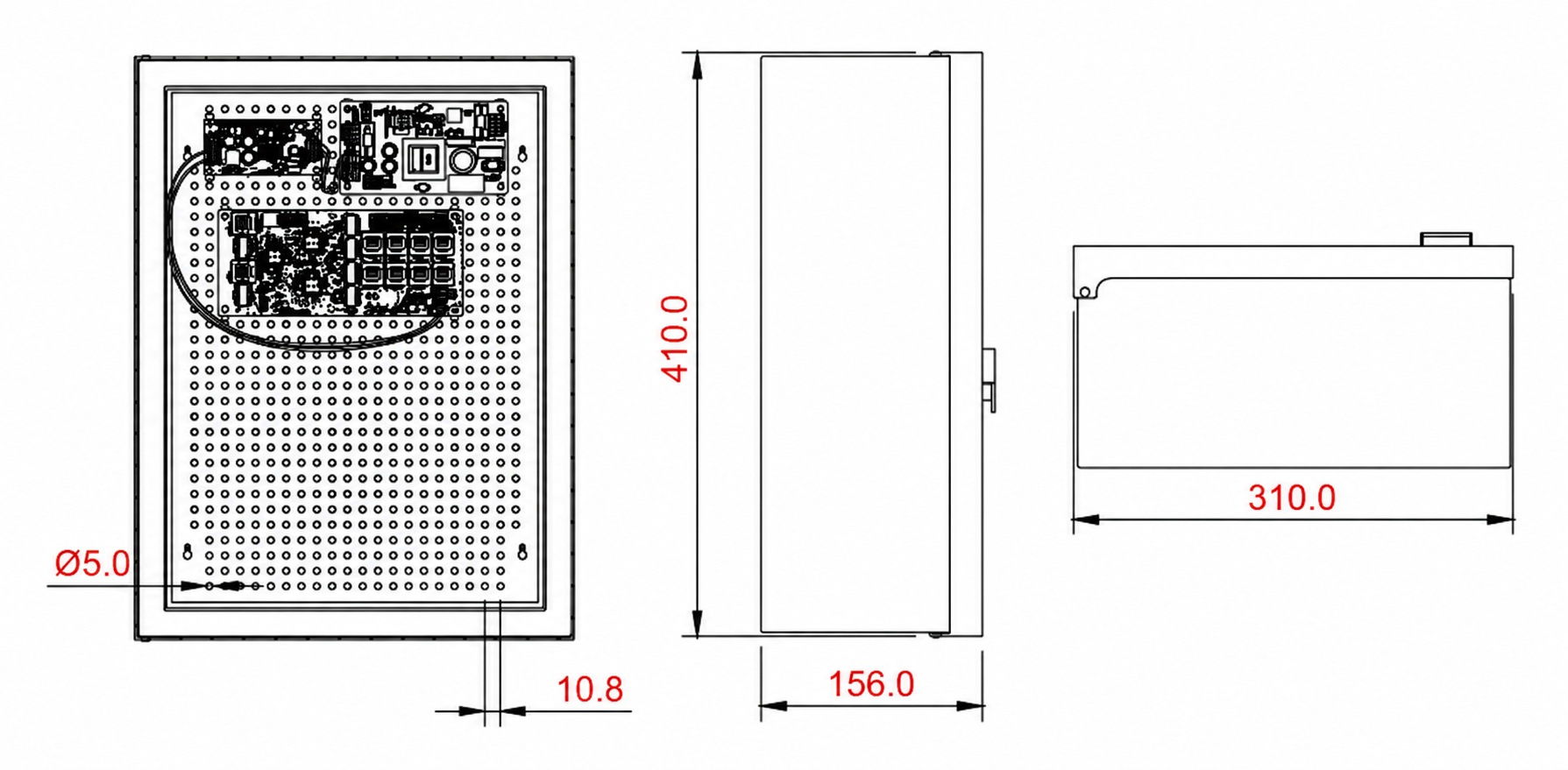

Wymiary: 310 x 410 x 145 mm (szer. x wys. x gł.)
Waga: 3,285 kg
Gwarancja producenta: 36 miesięcy
