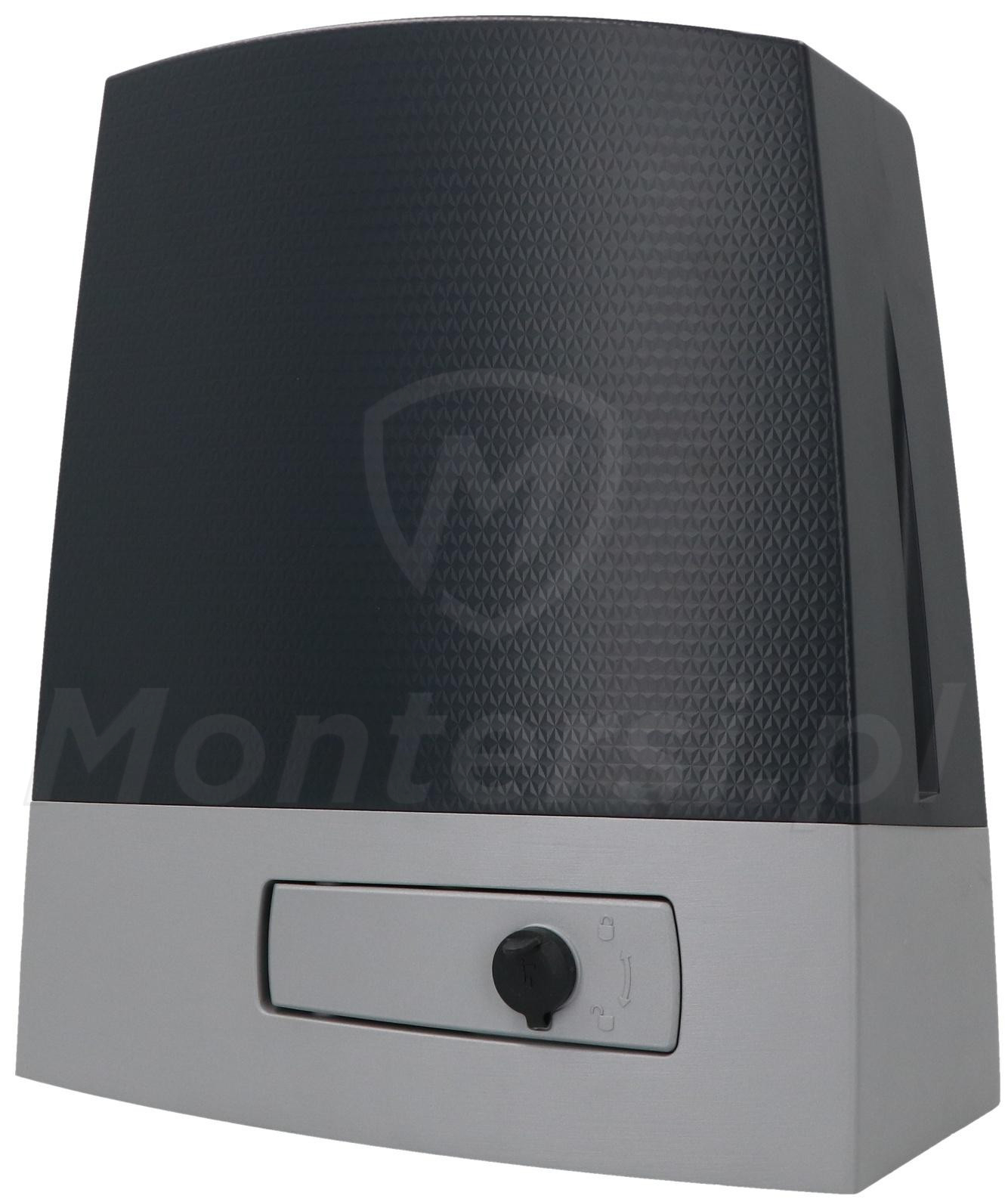

BKX12AGM - Siłownik do bramy przesuwnej 1200kg

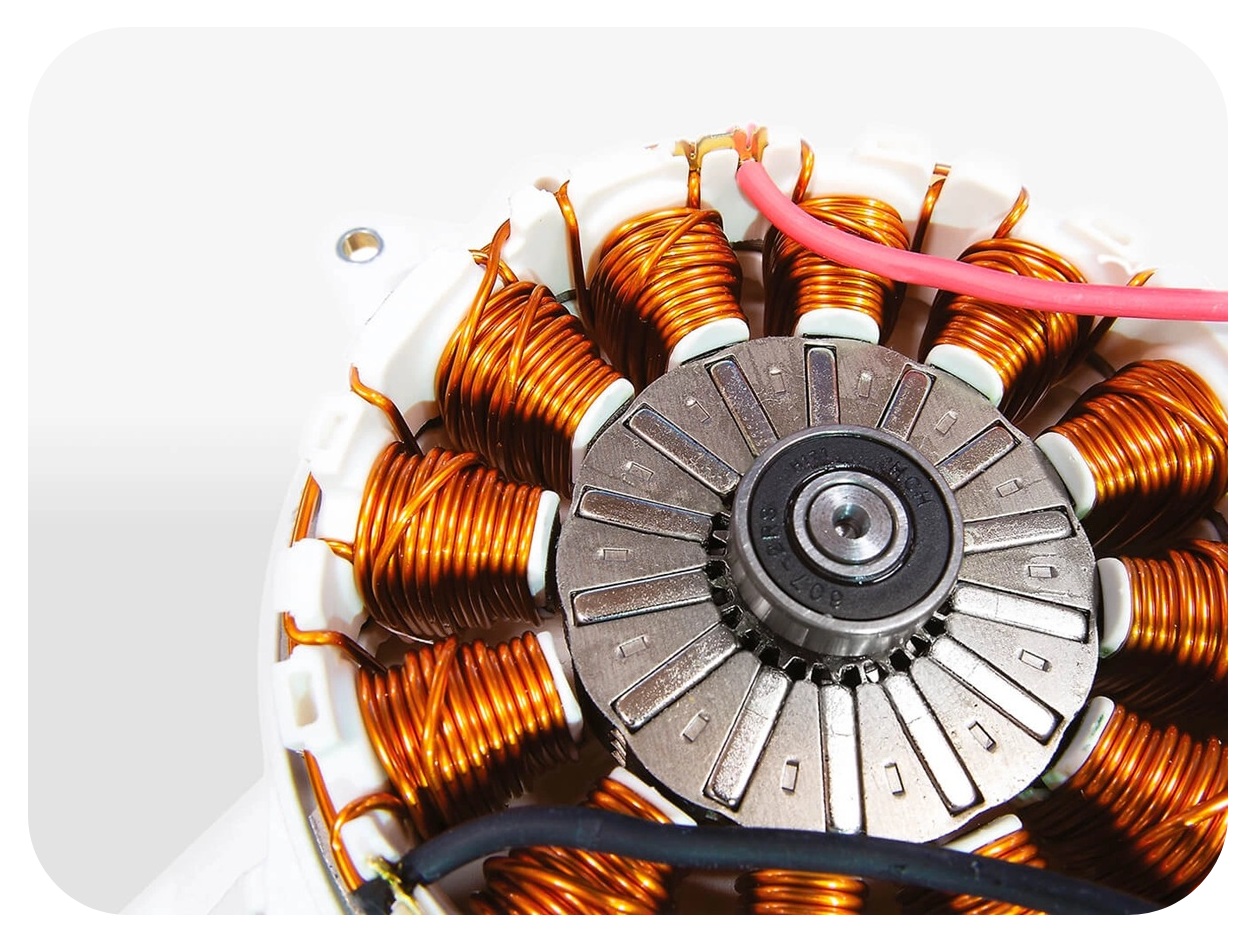

Nowoczesny napęd bezszczotkowy 24 V DC

Wysoka trwałość, precyzyjna kontrola i bezpieczna eksploatacja

Silniki bezszczotkowe stosowane w napędach charakteryzują się wysoką trwałością, wynikającą z braku elementów ulegających mechanicznemu zużyciu, takich jak szczotki. Konstrukcja ta ogranicza potrzebę konserwacji oraz umożliwia długotrwałą pracę przy podwyższonej intensywności, bez istotnego wzrostu temperatury i spadku parametrów użytkowych. Zasilanie 24 V DC podnosi poziom bezpieczeństwa i pozwala na precyzyjne sterowanie pracą napędu. Układy elektroniczne na bieżąco monitorują parametry pracy silnika, w tym obciążenie i prędkość, co umożliwia wykrywanie przeciążeń oraz automatyczne dostosowanie pracy systemu. Dzięki zaawansowanemu oprogramowaniu silnik może być elastycznie dopasowany do wymagań różnych produktów i zastosowań, zapewniając płynną i stabilną pracę w szerokim zakresie systemów automatyki CAME - od bram rezydencjalnych po szlabany automatyczne. Takie rozwiązanie zapewnia stabilne i przewidywalne działanie napędu w różnych warunkach użytkowych.

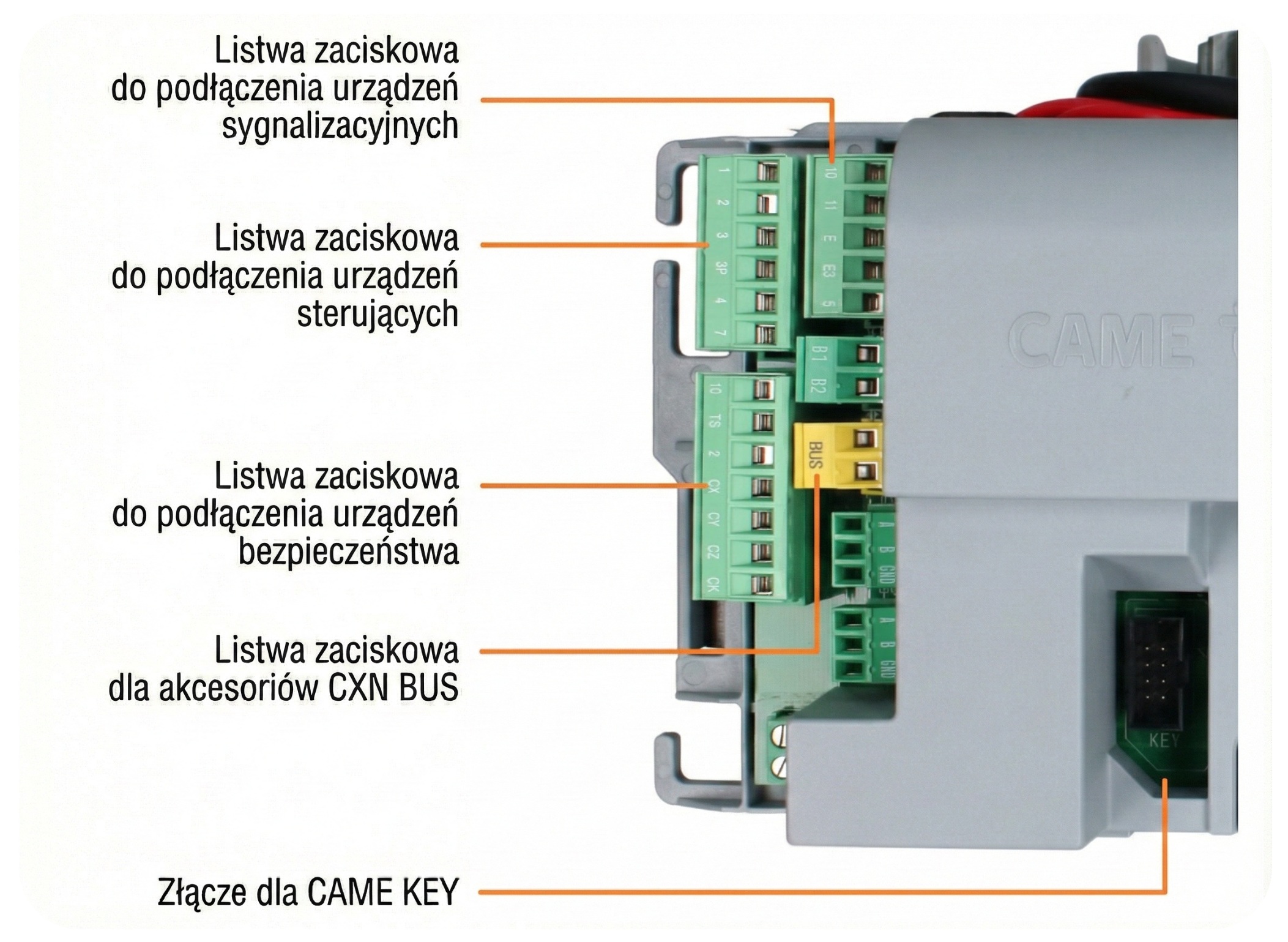

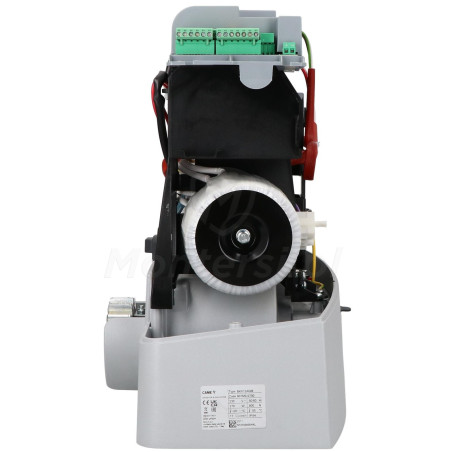

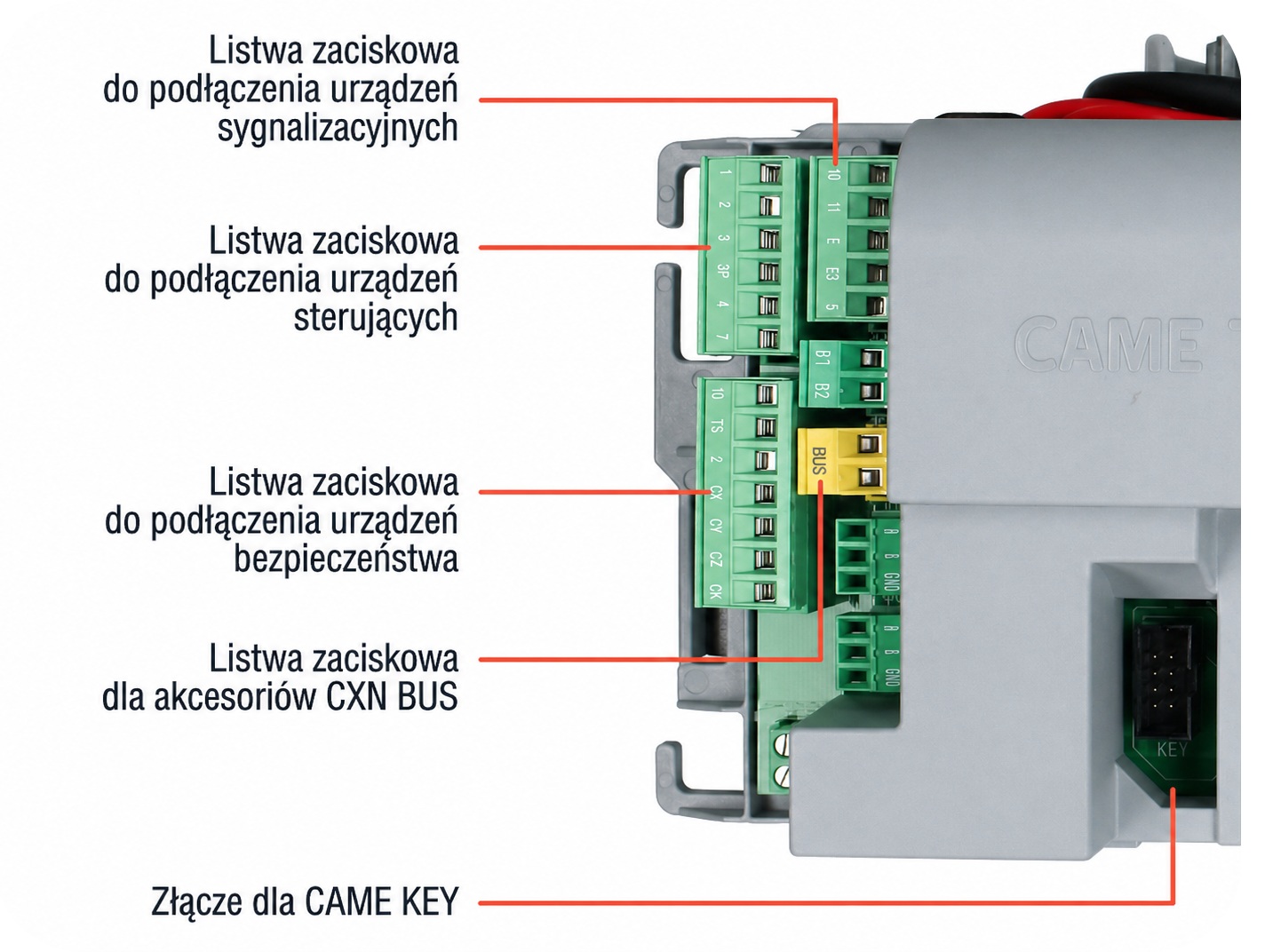

Centrala sterująca systemu automatyki

Funkcjonalność, bezpieczeństwo i możliwości integracji

Centrala sterująca stanowi kluczowy element systemu automatyki, odpowiadający za prawidłowe i bezpieczne działanie instalacji. Realizuje algorytmy sterowania ruchem bramy, przetwarza sygnały z urządzeń bezpieczeństwa i elementów sterujących oraz nadzoruje pracę napędu. Istotnym parametrem jest liczba wejść bezpieczeństwa przeznaczonych do podłączenia urządzeń takich jak fotokomórki czy listwy rezystancyjne, a także wejść sterujących obsługujących funkcje: krok po kroku, otwieranie, zamykanie oraz otwarcie częściowe (funkcja furtki). Dzięki rozbudowanym możliwościom konfiguracji możliwe jest dostosowanie parametrów pracy do warunków instalacji oraz wymagań użytkowych.

Centrala wyposażona jest również w wyjścia do podłączenia lampy sygnalizacyjnej, elektrozaczepu, sygnalizacji stanu bramy oraz zasilania urządzeń pomocniczych. Dostępne wejścia i wyjścia umożliwiają rozbudowę instalacji oraz integrację z innymi systemami, zapewniając stabilne i przewidywalne działanie automatyki.

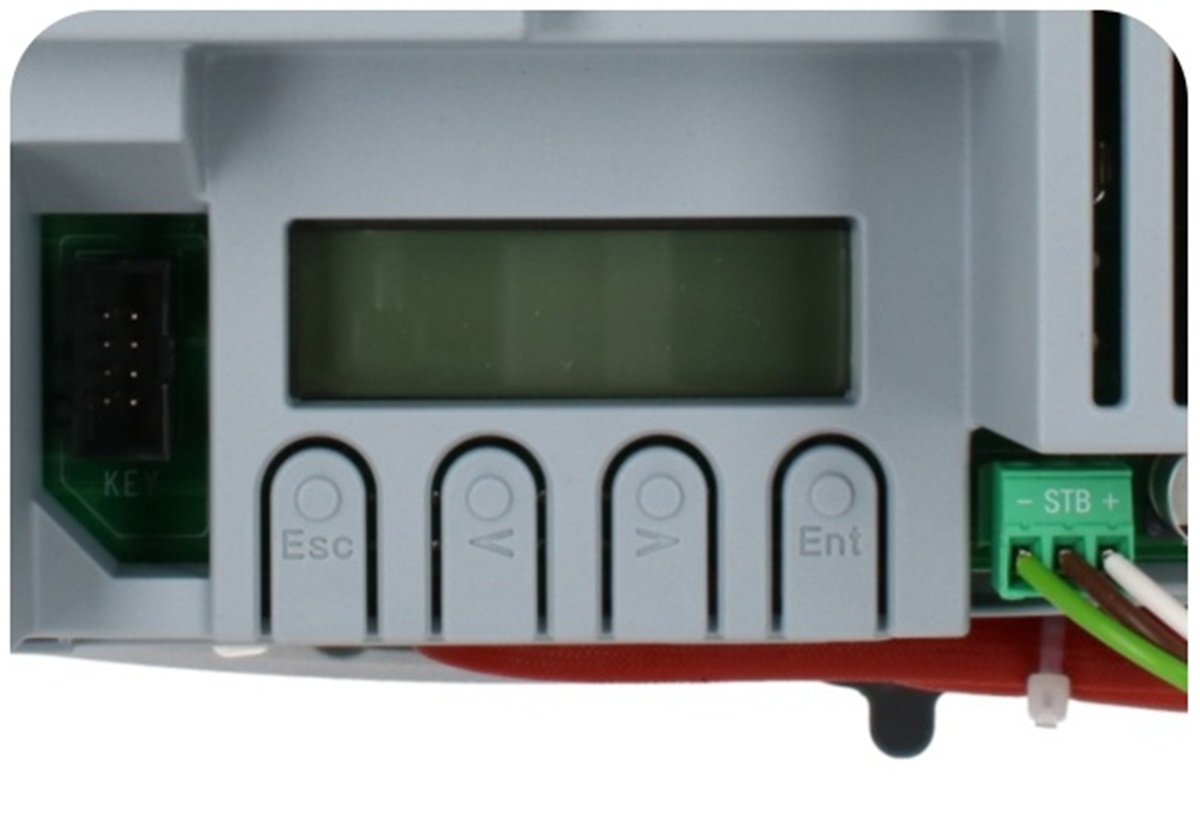

Wyświetlacz i przyciski sterujące

Obsługa ustawień, podgląd pracy i komunikaty diagnostyczne

Wbudowany wyświetlacz wraz z przyciskami umożliwia wygodną zmianę ustawień oraz bieżący podgląd stanu pracy i komunikatów diagnostycznych. Czytelna struktura menu oraz jasno oznaczone porty ułatwiają obsługę, diagnostykę i serwisowanie. Dodatkową zaletą jest wybór języka (np. polskiego) oraz uruchomienie asystenta szybkiej konfiguracji, który prowadzi użytkownika krok po kroku przez podstawowe ustawienia (tryb pracy, kierunki ruchu, czasy działania). W menu dostępne są timery umożliwiające zaprogramowanie harmonogramów pracy, a także ustawienia zegara, w tym funkcja DST (automatyczna zmiana czasu letni/zimowy).

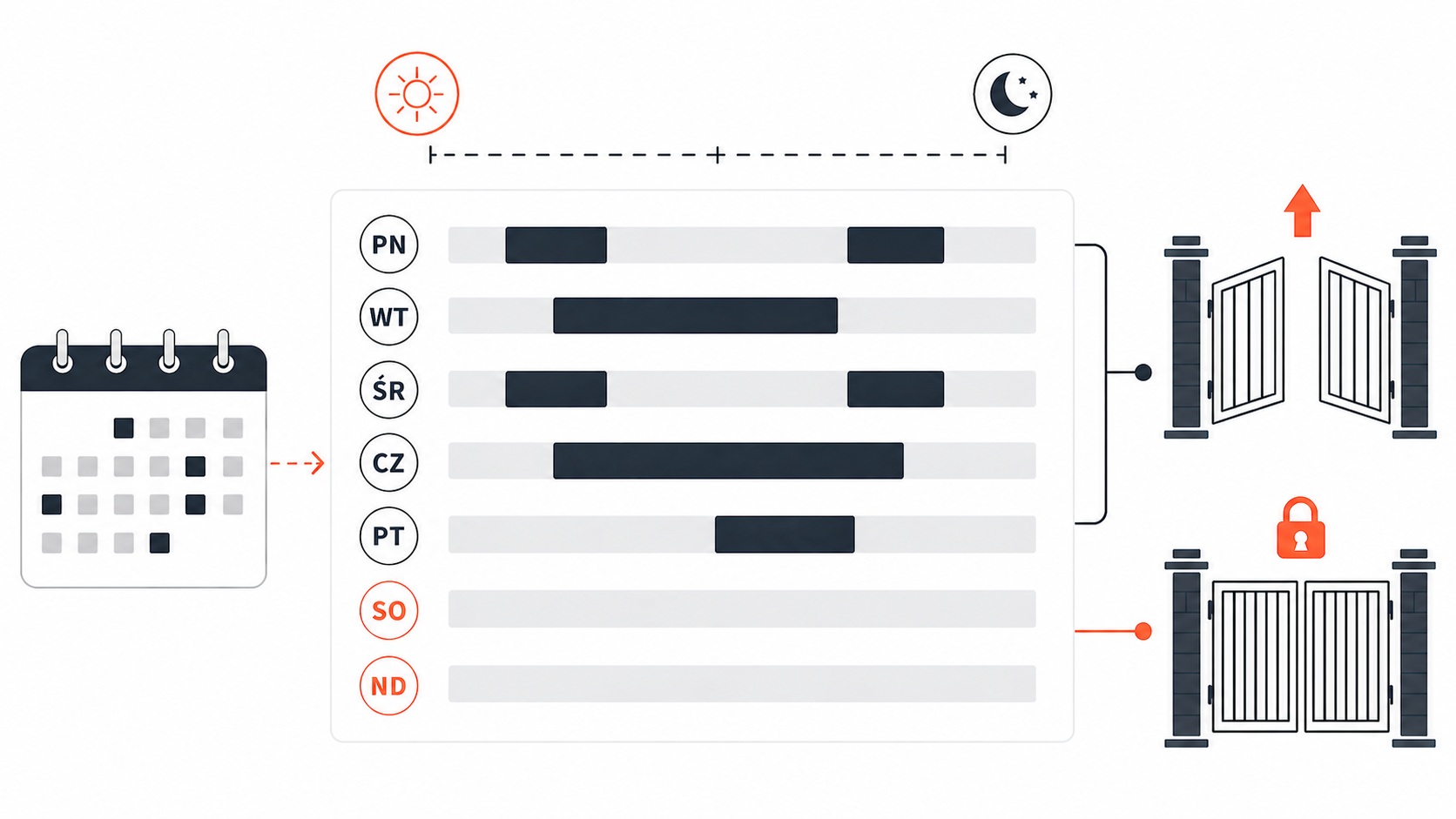

Zaawansowane funkcje czasowe (timery)

Precyzyjne zarządzanie harmonogramem pracy automatyki

Centrala sterująca została wyposażona w rozbudowane funkcje czasowe, umożliwiające automatyczne sterowanie pracą bramy zgodnie z zaprogramowanym harmonogramem. System oferuje obsługę do 8 timerów, które mogą działać w trybie dziennym lub tygodniowym, z możliwością definiowania przedziałów godzinowych, w których brama pozostaje otwarta lub zamknięta. Rozwiązanie to pozwala na dostosowanie pracy instalacji do rytmu funkcjonowania obiektu, eliminując konieczność ręcznej obsługi. Dodatkowo dostępna jest funkcja wykluczeń kalendarzowych obejmująca do 16 dat, w których harmonogram nie jest realizowany, co znajduje zastosowanie m.in. w dni wolne od pracy czy okresy świąteczne. Takie podejście zapewnia elastyczne, przewidywalne i efektywne zarządzanie automatyką w różnych warunkach użytkowych.

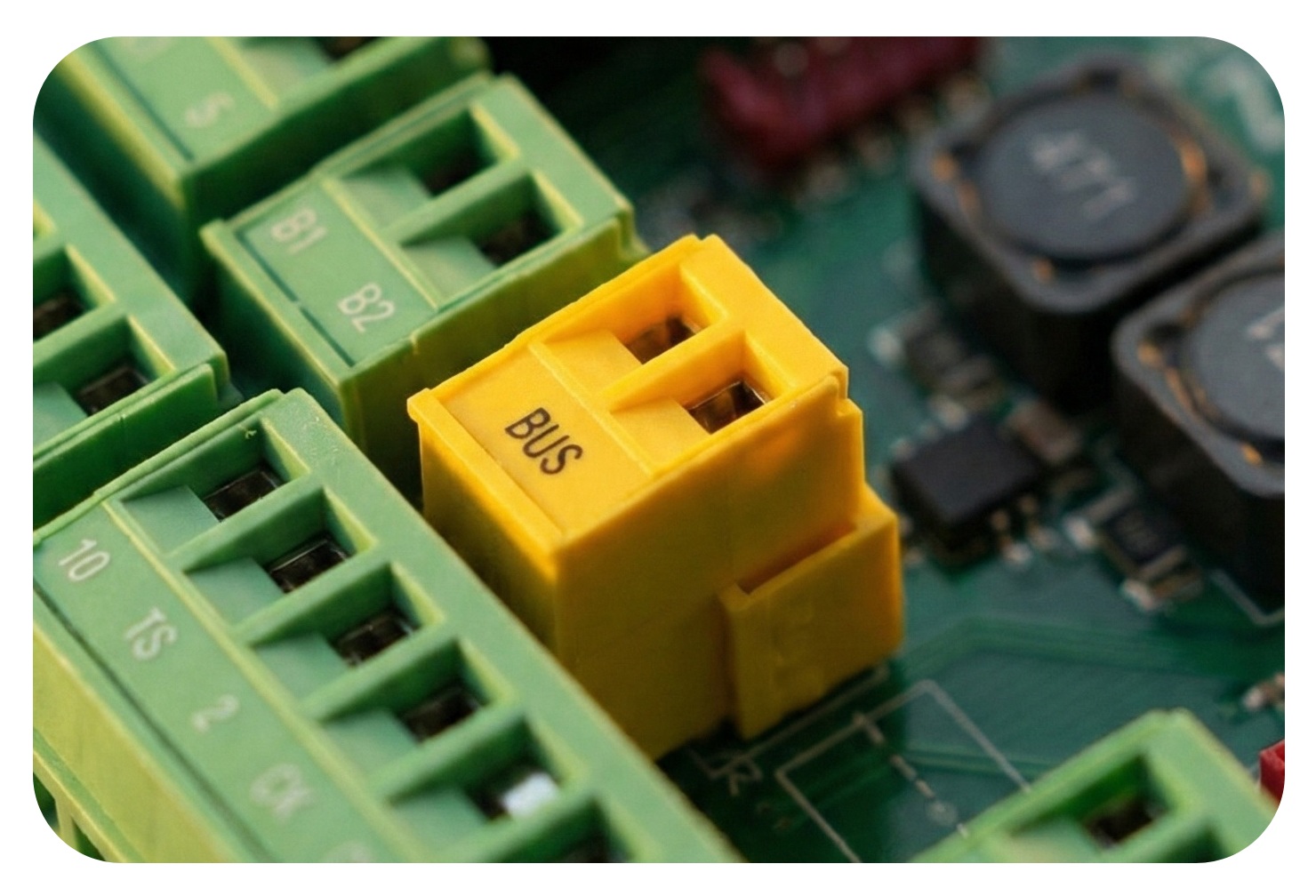

Złącze BUS - cyfrowa komunikacja systemowa

Prosta instalacja, szybka konfiguracja i czytelna sygnalizacja stanu bramy

Złącze BUS zapewnia komunikację pomiędzy centralą sterującą a urządzeniami dodatkowymi, w tym akcesoriami serii CXN wykorzystującymi technologię BUS. Transmisja danych realizowana jest za pomocą dwóch żył, co znacząco upraszcza okablowanie, skraca czas instalacji oraz ogranicza ryzyko błędów montażowych. Zastosowanie magistrali BUS w połączeniu z akcesoriami CXN umożliwia szybką i intuicyjną konfigurację urządzeń po zakończeniu instalacji, dzięki automatycznej identyfikacji i cyfrowej komunikacji z centralą. Umożliwia również przeprowadzenie pełnej diagnostyki podłączonych urządzeń, co przekłada się na optymalną wydajność i łatwiejszą obsługę serwisową. W przypadku zastosowania lampy sygnalizacyjnej RGB poszczególne kolory światła jednoznacznie informują o stanie pracy bramy, takim jak otwieranie, zamykanie czy wystąpienie nieprawidłowości, zapewniając użytkownikowi czytelną i natychmiastową informację o statusie systemu.

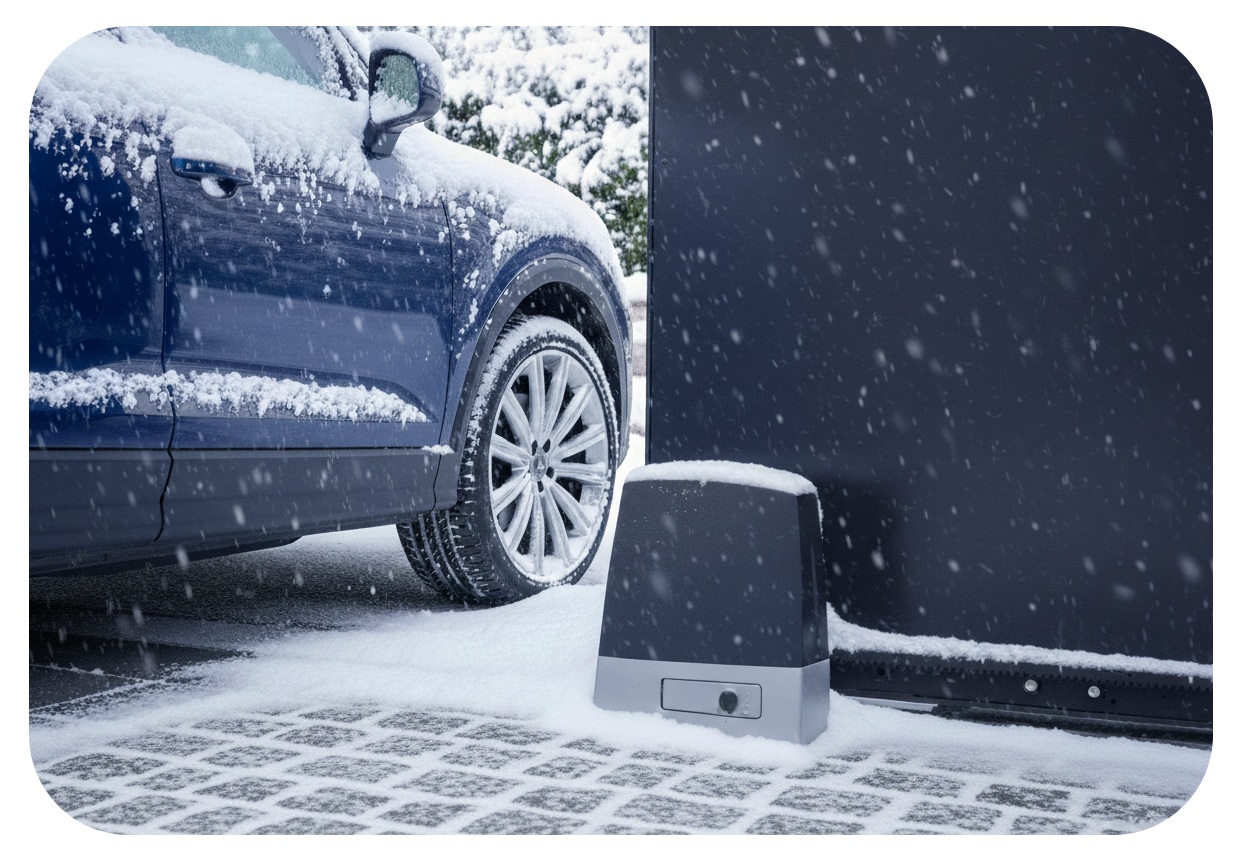

Krańcówki magnetyczne

Bezkontaktowa detekcja położeń krańcowych i niezawodna praca w trudnych warunkach

Krańcówki magnetyczne umożliwiają bezkontaktową detekcję położeń krańcowych z wykorzystaniem pola magnetycznego. Dzięki temu brama pracuje płynnie, a ryzyko nieplanowanych zatrzymań spowodowanych np. śniegiem czy oblodzeniem jest wyraźnie mniejsze. Brak wystających elementów poprawia też szczelność obudowy, ograniczając możliwość przedostania się wody do wnętrza układu i jej zamarzania w niskich temperaturach. W efekcie rozwiązanie to zwiększa niezawodność pracy bramy, szczególnie w trudnych warunkach atmosferycznych.

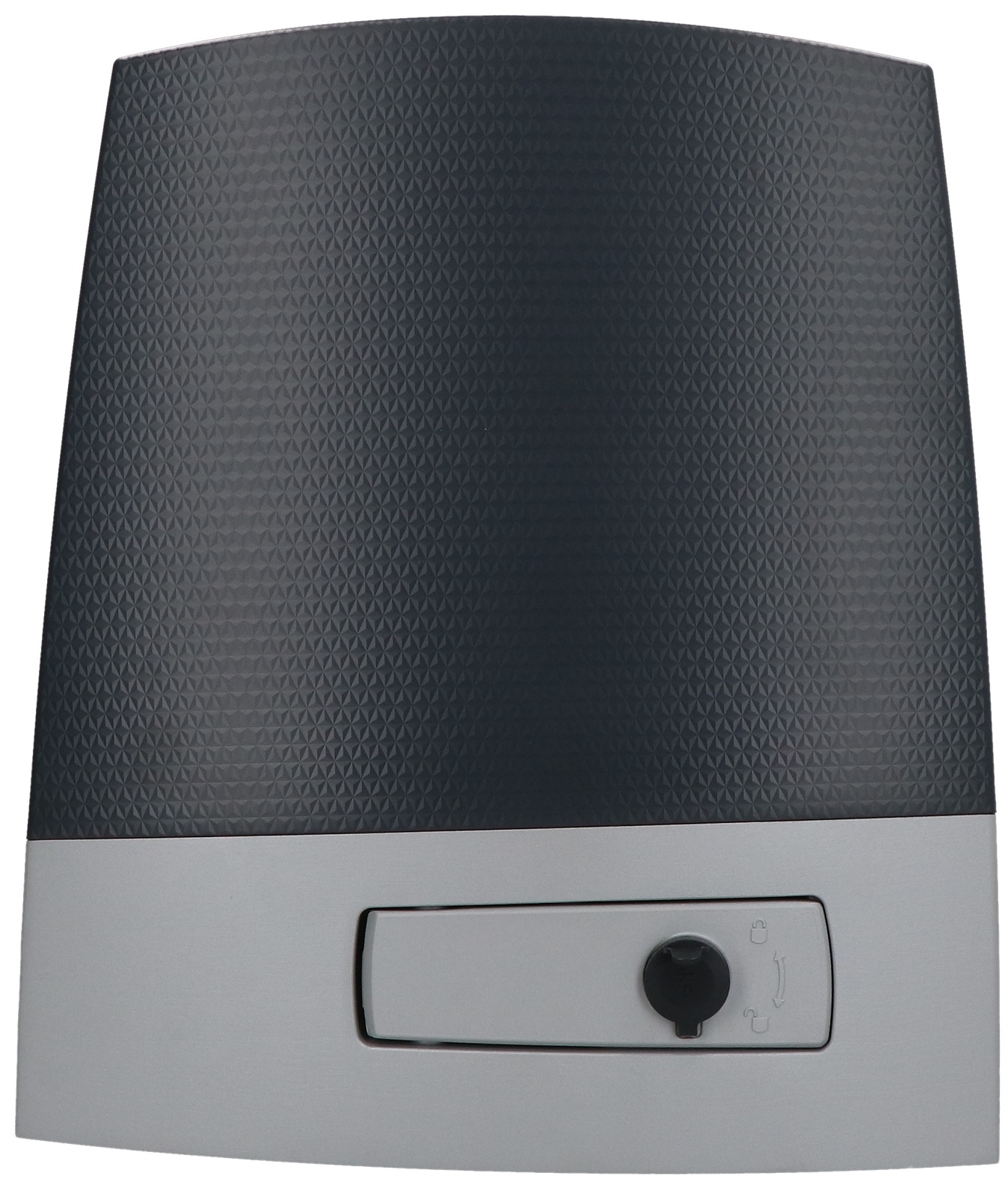

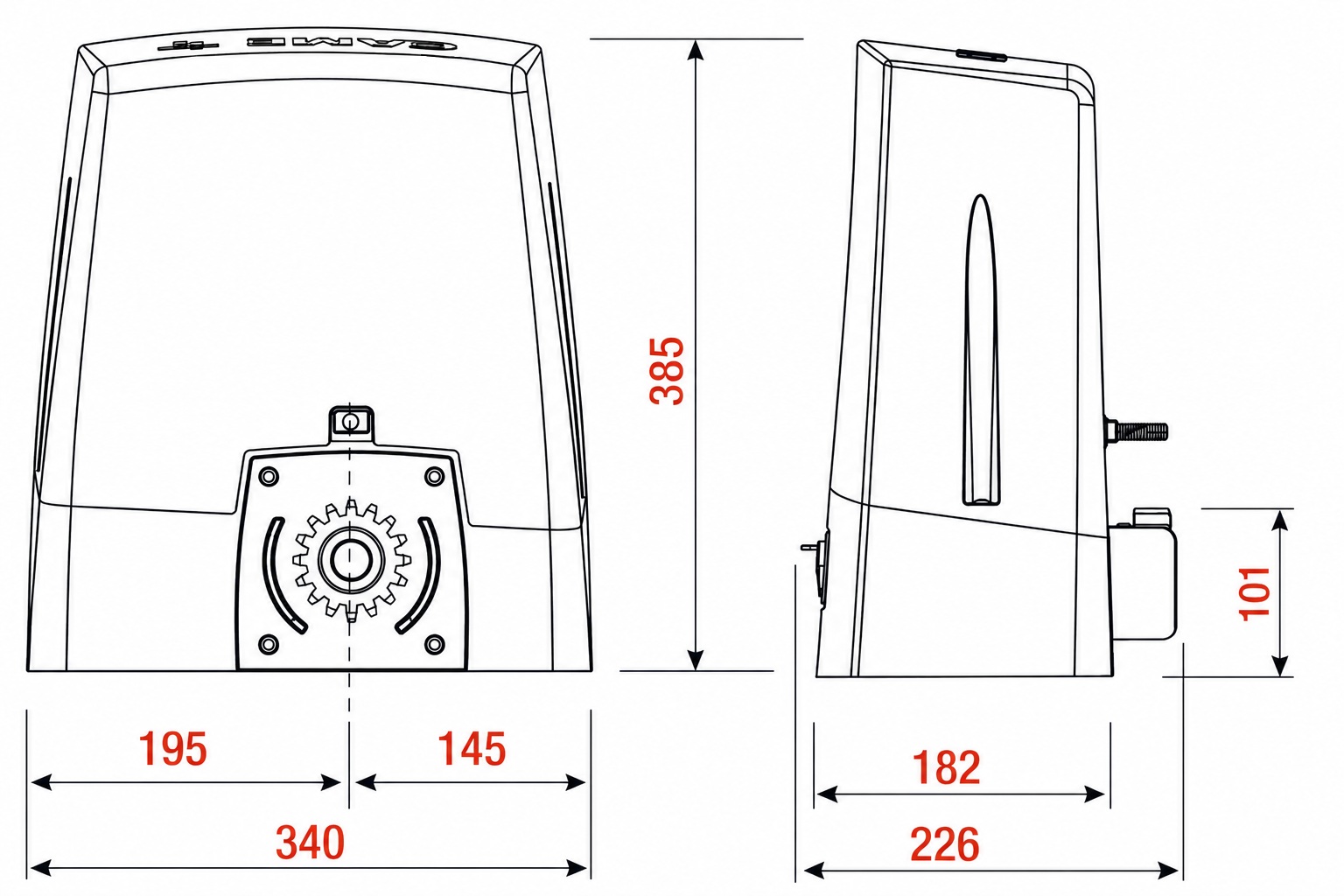

Nowoczesna forma obudowy napędu

Spójność wizualna z nowoczesnymi systemami bramowymi

Obudowa napędu charakteryzuje się stonowanym, technicznym wzornictwem oraz kolorystyką RAL 7024, która jest powszechnie stosowana w nowoczesnych bramach. Takie rozwiązanie pozwala na zachowanie spójności wizualnej z konstrukcją bramy i jej otoczeniem. Prosta, pozbawiona zbędnych detali forma obudowy sprawia, że napęd nie dominuje wizualnie, lecz harmonijnie wpisuje się w całość instalacji. Konstrukcja obudowy pełni funkcję ochronną, zabezpieczając podzespoły wewnętrzne przed uszkodzeniami mechanicznymi oraz ograniczając wpływ kurzu i czynników zewnętrznych.
