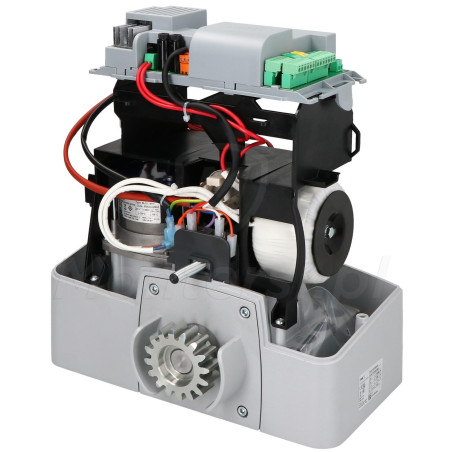

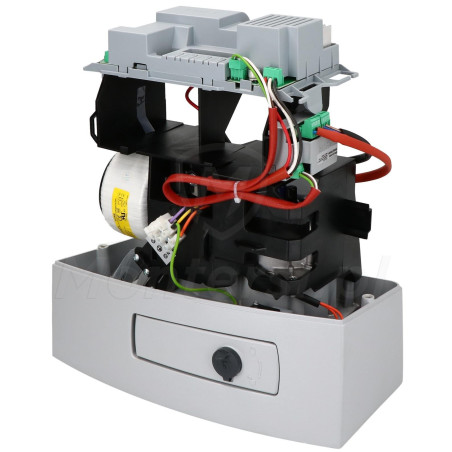

BKX08AGF - Siłownik do bramy przesuwnej 800kg

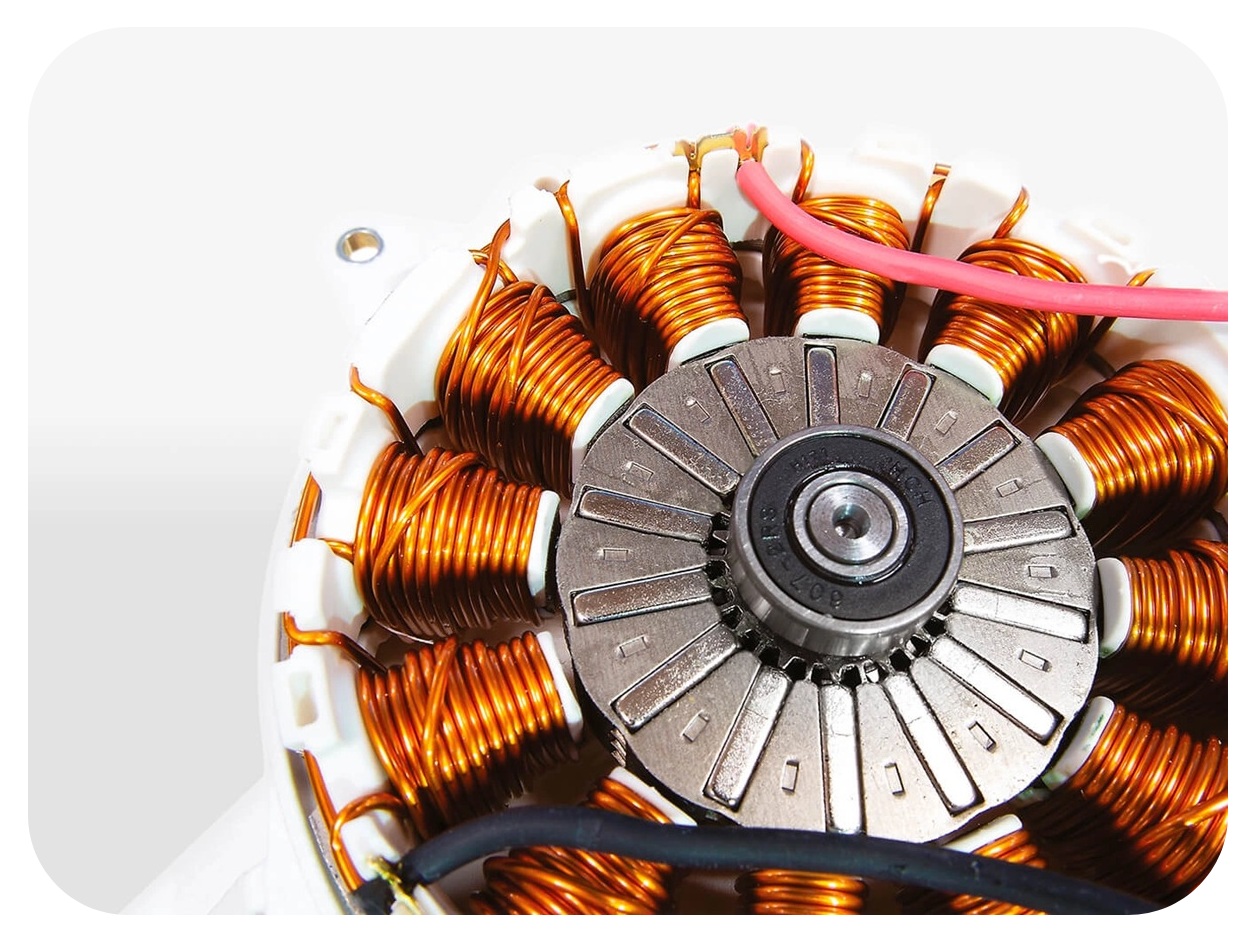

Nowoczesny napęd bezszczotkowy 24 V DC

Wysoka trwałość, precyzyjna kontrola i bezpieczna eksploatacja

Silniki bezszczotkowe stosowane w napędach charakteryzują się wysoką trwałością, wynikającą z braku elementów ulegających mechanicznemu zużyciu, takich jak szczotki. Konstrukcja ta ogranicza potrzebę konserwacji oraz umożliwia długotrwałą pracę przy podwyższonej intensywności, bez istotnego wzrostu temperatury i spadku parametrów użytkowych. Zasilanie 24 V DC podnosi poziom bezpieczeństwa i pozwala na precyzyjne sterowanie pracą napędu. Układy elektroniczne na bieżąco monitorują parametry pracy silnika, w tym obciążenie i prędkość, co umożliwia wykrywanie przeciążeń oraz automatyczne dostosowanie pracy systemu. Dzięki zaawansowanemu oprogramowaniu silnik może być elastycznie dopasowany do wymagań różnych produktów i zastosowań, zapewniając płynną i stabilną pracę w szerokim zakresie systemów automatyki CAME - od bram rezydencjalnych po szlabany automatyczne. Takie rozwiązanie zapewnia stabilne i przewidywalne działanie napędu w różnych warunkach użytkowych.

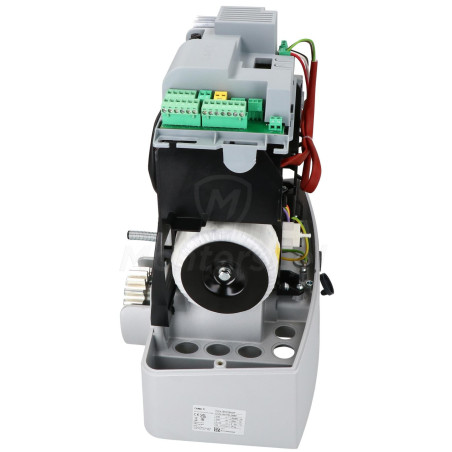

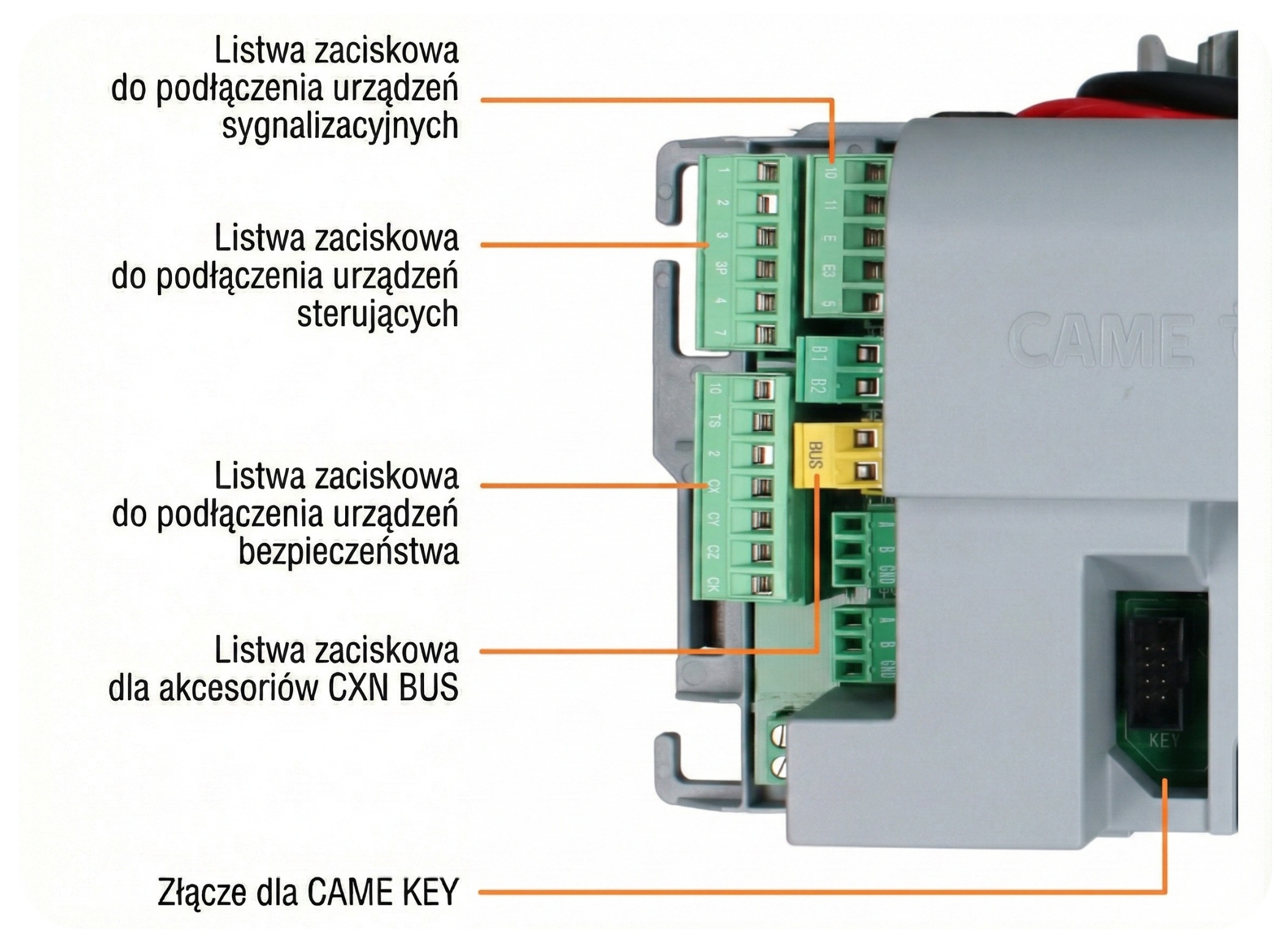

Centrala sterująca systemu automatyki

Funkcjonalność, bezpieczeństwo i możliwości integracji

Centrala sterująca stanowi kluczowy element systemu automatyki, odpowiadający za prawidłowe i bezpieczne działanie instalacji. Realizuje algorytmy sterowania ruchem bramy, przetwarza sygnały z urządzeń bezpieczeństwa i elementów sterujących oraz nadzoruje pracę napędu. Istotnym parametrem jest liczba wejść bezpieczeństwa przeznaczonych do podłączenia urządzeń takich jak fotokomórki czy listwy rezystancyjne, a także wejść sterujących obsługujących funkcje: krok po kroku, otwieranie, zamykanie oraz otwarcie częściowe (funkcja furtki). Dzięki rozbudowanym możliwościom konfiguracji możliwe jest dostosowanie parametrów pracy do warunków instalacji oraz wymagań użytkowych.

Centrala wyposażona jest również w wyjścia do podłączenia lampy sygnalizacyjnej, elektrozaczepu, sygnalizacji stanu bramy oraz zasilania urządzeń pomocniczych. Dostępne wejścia i wyjścia umożliwiają rozbudowę instalacji oraz integrację z innymi systemami, zapewniając stabilne i przewidywalne działanie automatyki.

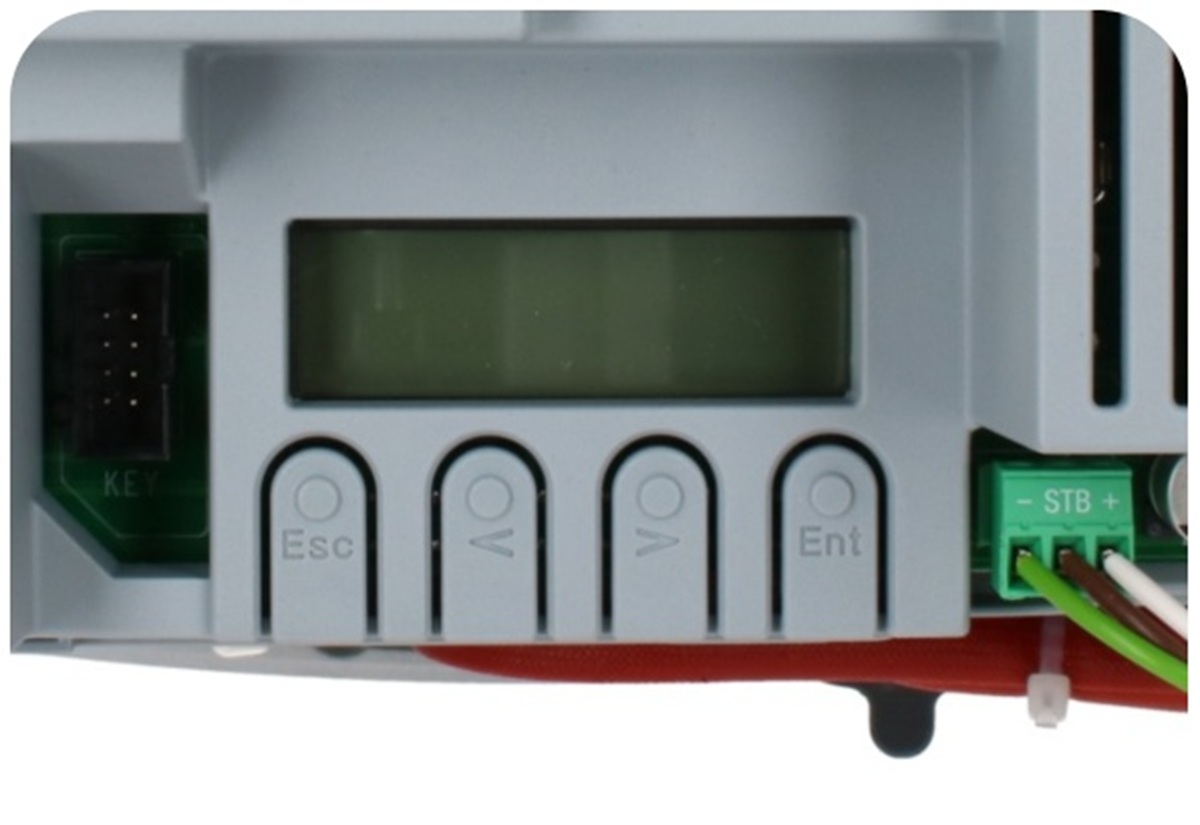

Wyświetlacz i przyciski sterujące

Obsługa ustawień, podgląd pracy i komunikaty diagnostyczne

Wbudowany wyświetlacz wraz z przyciskami umożliwia wygodną zmianę ustawień oraz bieżący podgląd stanu pracy i komunikatów diagnostycznych. Czytelna struktura menu oraz jasno oznaczone porty ułatwiają obsługę, diagnostykę i serwisowanie. Dodatkową zaletą jest wybór języka (np. polskiego) oraz uruchomienie asystenta szybkiej konfiguracji, który prowadzi użytkownika krok po kroku przez podstawowe ustawienia (tryb pracy, kierunki ruchu, czasy działania). W menu dostępne są timery umożliwiające zaprogramowanie harmonogramów pracy, pozwalających na automatyczne otwieranie i zamykanie bramy w określonych dniach i godzinach, a także ustawienia zegara, w tym funkcja DST (automatyczna zmiana czasu letni/zimowy).

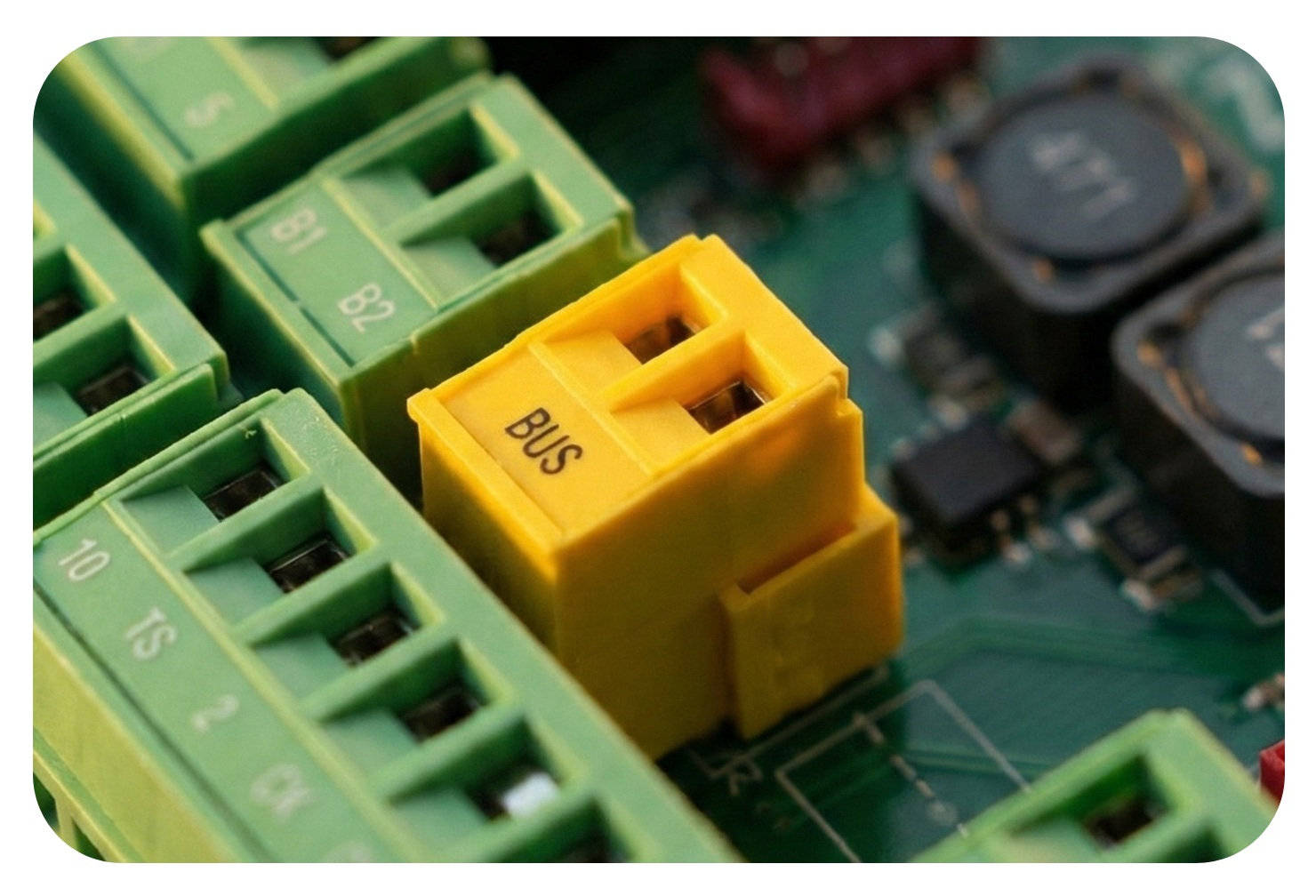

Złącze BUS – cyfrowa komunikacja systemowa

Prosta instalacja, szybka konfiguracja i czytelna sygnalizacja stanu bramy

Złącze BUS zapewnia komunikację pomiędzy centralą sterującą a urządzeniami dodatkowymi, w tym akcesoriami serii CXN wykorzystującymi technologię BUS. Transmisja danych realizowana jest za pomocą dwóch żył, co znacząco upraszcza okablowanie, skraca czas instalacji oraz ogranicza ryzyko błędów montażowych. Zastosowanie magistrali BUS w połączeniu z akcesoriami CXN umożliwia szybką i intuicyjną konfigurację urządzeń po zakończeniu instalacji, dzięki automatycznej identyfikacji i cyfrowej komunikacji z centralą. Umożliwia również przeprowadzenie pełnej diagnostyki podłączonych urządzeń, co przekłada się na optymalną wydajność i łatwiejszą obsługę serwisową. W przypadku zastosowania lampy sygnalizacyjnej RGB poszczególne kolory światła jednoznacznie informują o stanie pracy bramy, takim jak otwieranie, zamykanie czy wystąpienie nieprawidłowości, zapewniając użytkownikowi czytelną i natychmiastową informację o statusie systemu.

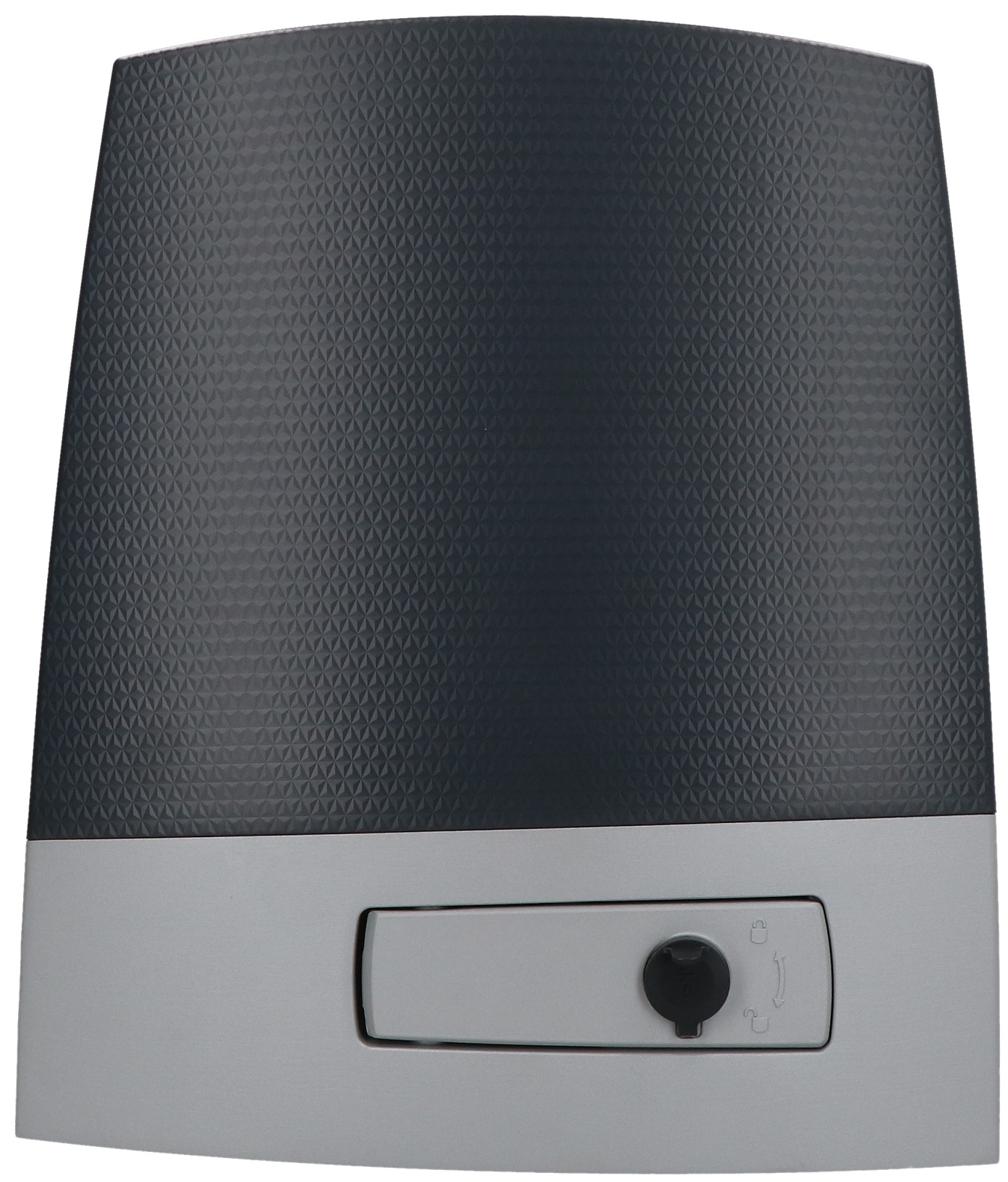

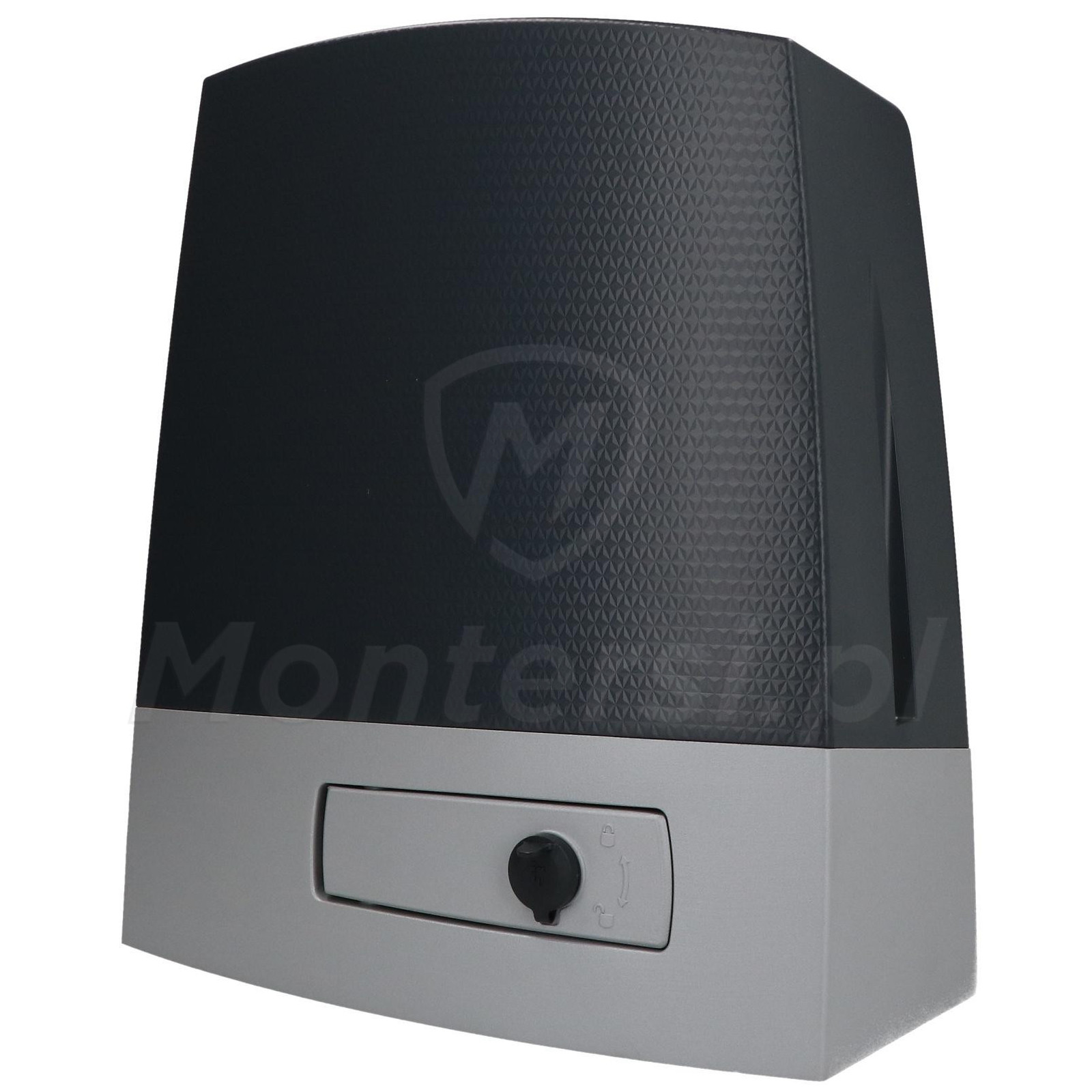

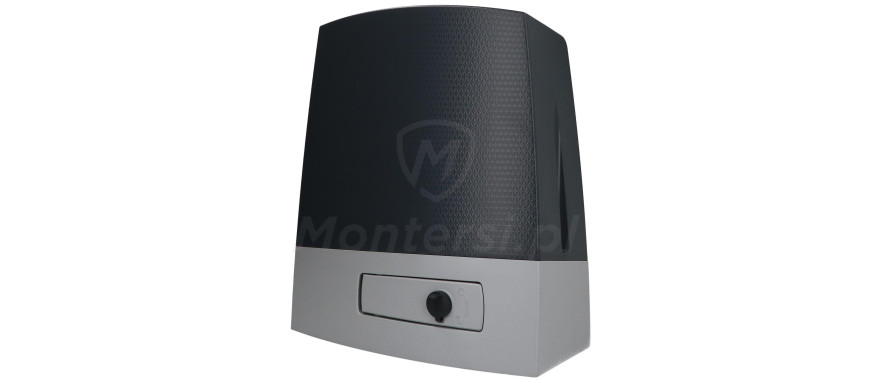

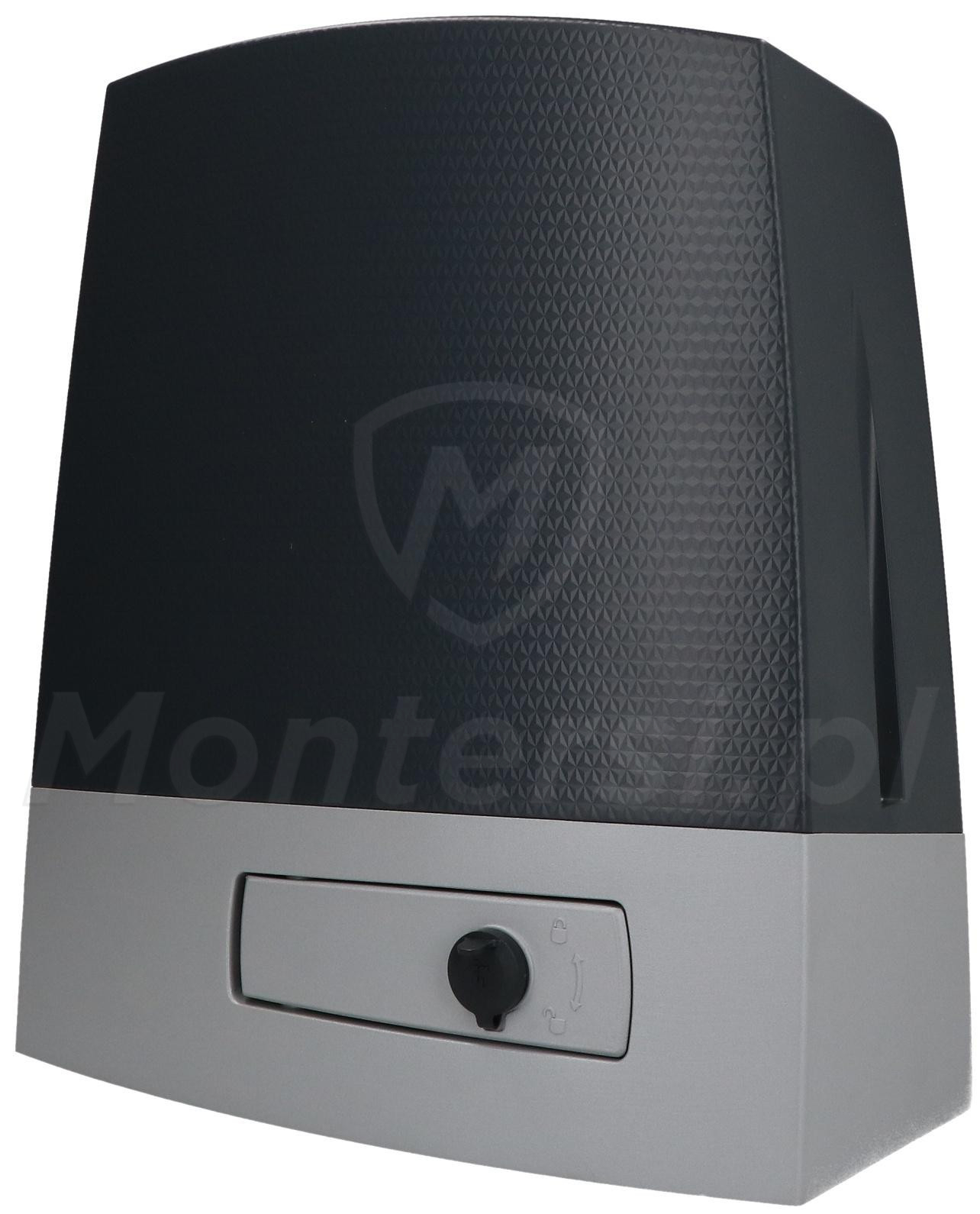

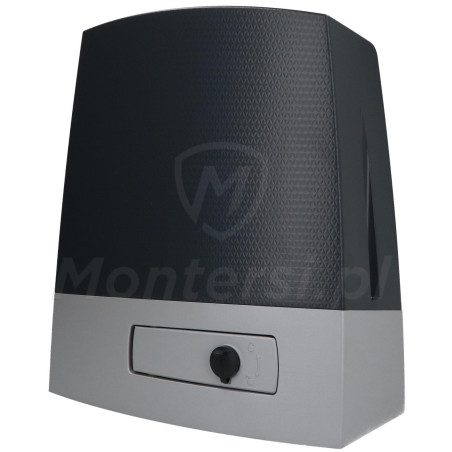

Nowoczesna forma obudowy napędu

Spójność wizualna z nowoczesnymi systemami bramowymi

Obudowa napędu charakteryzuje się stonowanym, technicznym wzornictwem oraz kolorystyką RAL 7024, która jest powszechnie stosowana w nowoczesnych bramach. Takie rozwiązanie pozwala na zachowanie spójności wizualnej z konstrukcją bramy i jej otoczeniem. Prosta, pozbawiona zbędnych detali forma obudowy sprawia, że napęd nie dominuje wizualnie, lecz harmonijnie wpisuje się w całość instalacji. Konstrukcja obudowy pełni funkcję ochronną, zabezpieczając podzespoły wewnętrzne przed uszkodzeniami mechanicznymi oraz ograniczając wpływ kurzu i czynników zewnętrznych.
