Zestaw AXO SAVE STRONG TOP do bram skrzydłowych 3m

Kod: 39283

Na zamówienie

Czas realizacji:

72h

6 063,00 zł

netto: 4 929,27 zł

Zastosowanie: Do pracy intensywnej
Intensywność pracy: 30 cykli / h
Maksymalny ciężar skrzydła: 500 kg
Maksymalna długość skrzydła: 3 m
Maksymalna odległość osi zawiasu od krawędzi słupka: 7 cm
Skok roboczy śruby: 300 mm
Wbudowany enkoder: NIE
Możliwość pracy na zasilaniu awaryjnym: NIE
Magistrala cyfrowa: BUS
Zasilanie lampy ostrzegawczej: 24 V AC
Ilość wejść sterujących: 3
Ilość wejść bezpieczeństwa: 3
Ilość wyjść: 2
Droga radiowa wbudowanego radia: -

wszystkie parametry

Darmowa dostawa

Opis

Zestaw CAME AXO SAVE STRONG TOP - zestaw przeznaczony do automatyzacji bram skrzydłowych o długości do 3 metrów i wadze do 500 kg. Dzięki zasilaniu niskonapięciowemu, może pracować intensywnie, co czyni go odpowiednim zarówno do użytku przydomowego, jak i we wspólnotach mieszkaniowych czy małych obiektach komercyjnych.

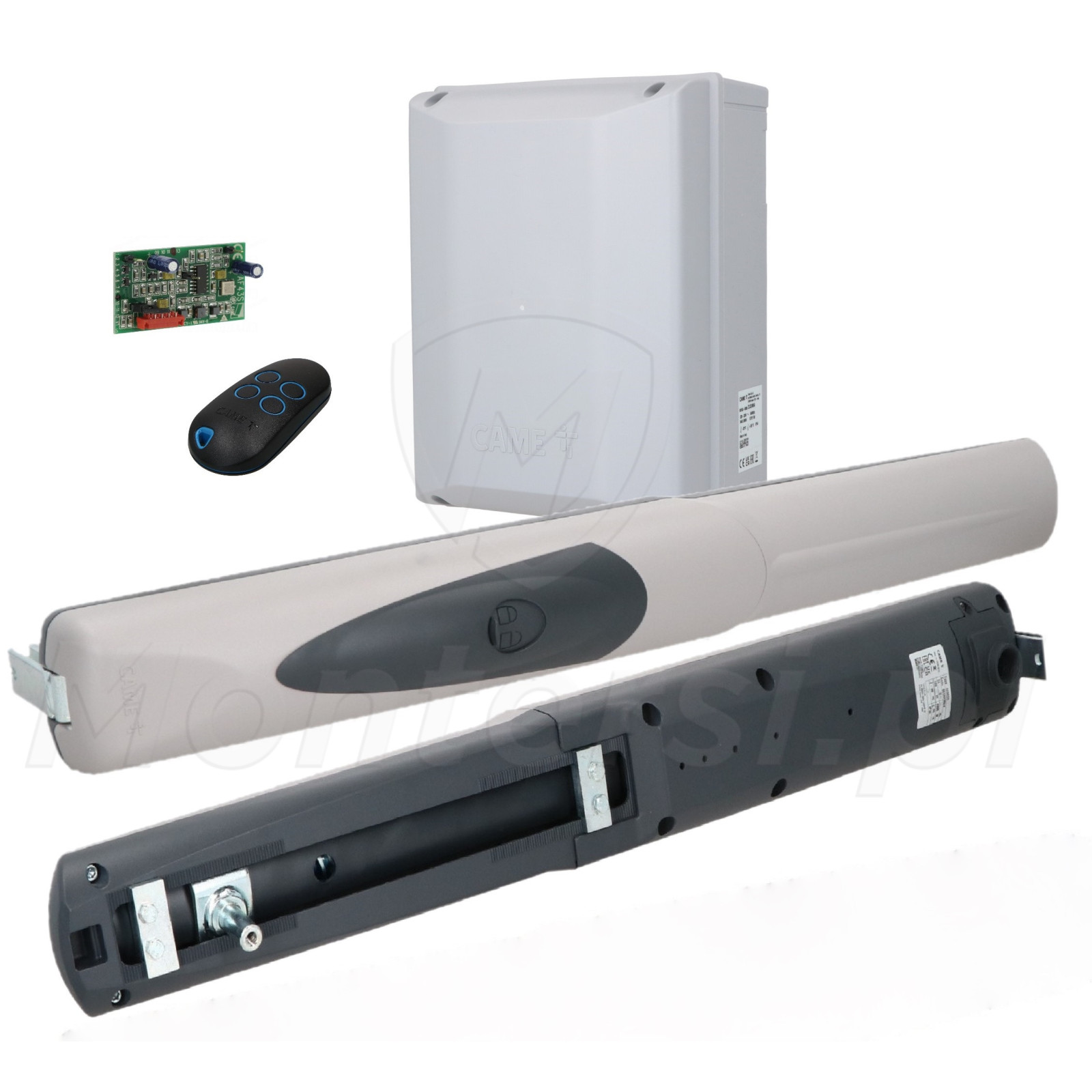

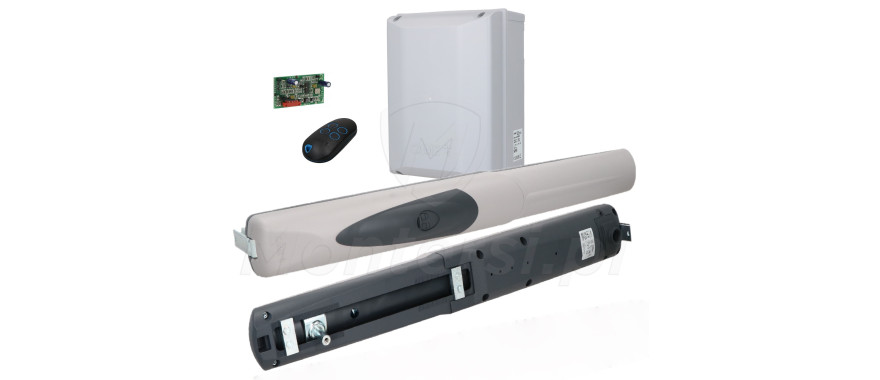

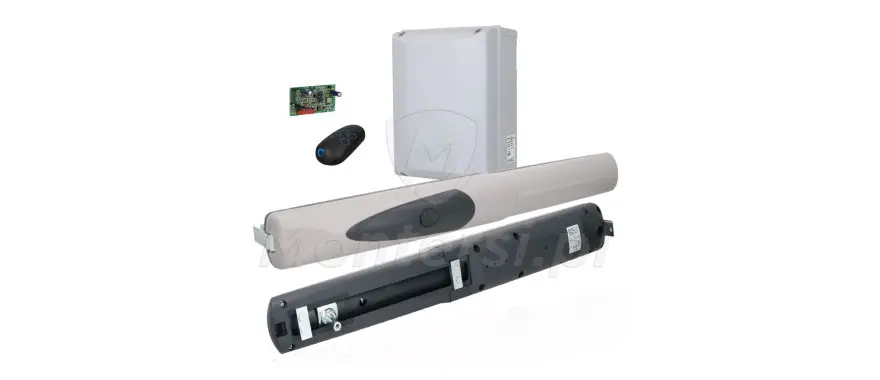

W skład zestawu wchodzą:

- dwa siłowniki AX3024

- centralą sterującą ZLX24MA

- pilot TOP44RBN

- radioodbiornik AF43S

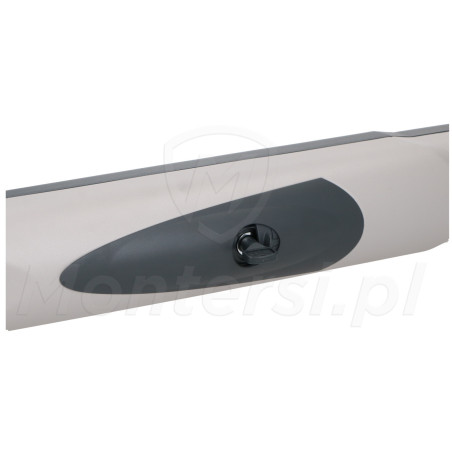

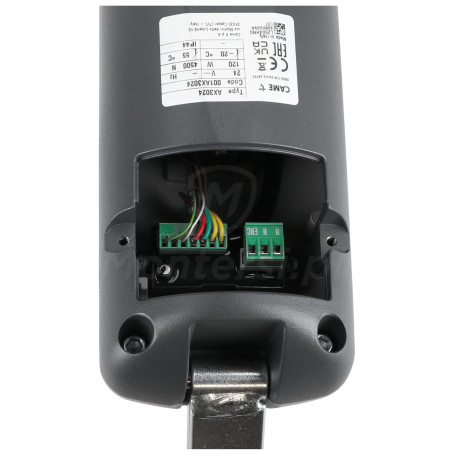

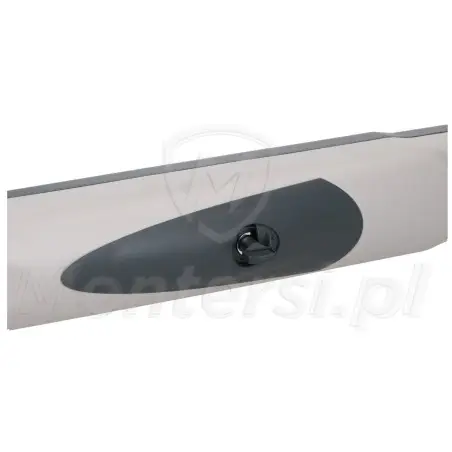

Siłownik AX3024

Zasilanie i praca intensywna

CAME AX3024 pracuje na napięciu 24 V DC, co zapewnia wysokie bezpieczeństwo i przystosowanie do intensywnej eksploatacji. Maksymalny pobór prądu wynosi do 10 A, a moc silnika to 120 W. Siłownik przystosowany jest do zasilania awaryjnego z akumulatora 24 V, co zapewnia ciągłość działania w przypadku przerwy w dostawie energii. To rozwiązanie idealne dla użytkowników oczekujących niezawodności, także w systemach zewnętrznych.

Kąt otwarcia i geometria montażu

Wymiary A i B decydują o kącie otwarcia bramy

Zakres otwarcia skrzydła bramy jest bezpośrednio zależny od doboru wymiarów montażowych A i B. Aby uzyskać kąt otwarcia 90°, zalecana suma A + B wynosi około 260 mm (np. A = 130 mm, B = 130 mm). Dla kąta 120° suma ta powinna być nieco mniejsza – około 240 mm (np. A = 140 mm, B = 100 mm).

Warto zwrócić uwagę, że przekroczenie optymalnej wartości może ograniczyć ruch skrzydła oraz wpływać na obciążenie siłownika.

Montaż i konstrukcja

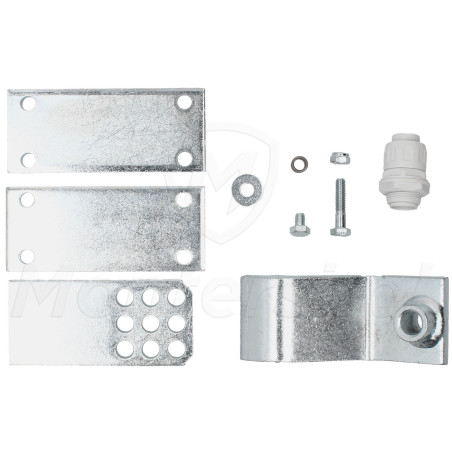

Słupki, mocowanie, gabaryty

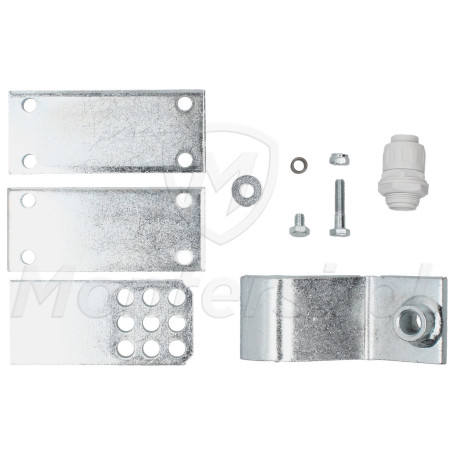

Siłownik montuje się na słupkach metalowych, stosując spawane lub przykręcane uchwyty. Całkowita długość siłownika to ok. 965 mm, a maksymalny wysuw trzpienia wynosi 300 mm. Konstrukcja wymaga zapewnienia odpowiedniej przestrzeni roboczej zgodnie z wymiarami montażowymi A i B. Dla skrzydeł o długości powyżej 2,5 m zalecane jest zastosowanie elektrozamka.

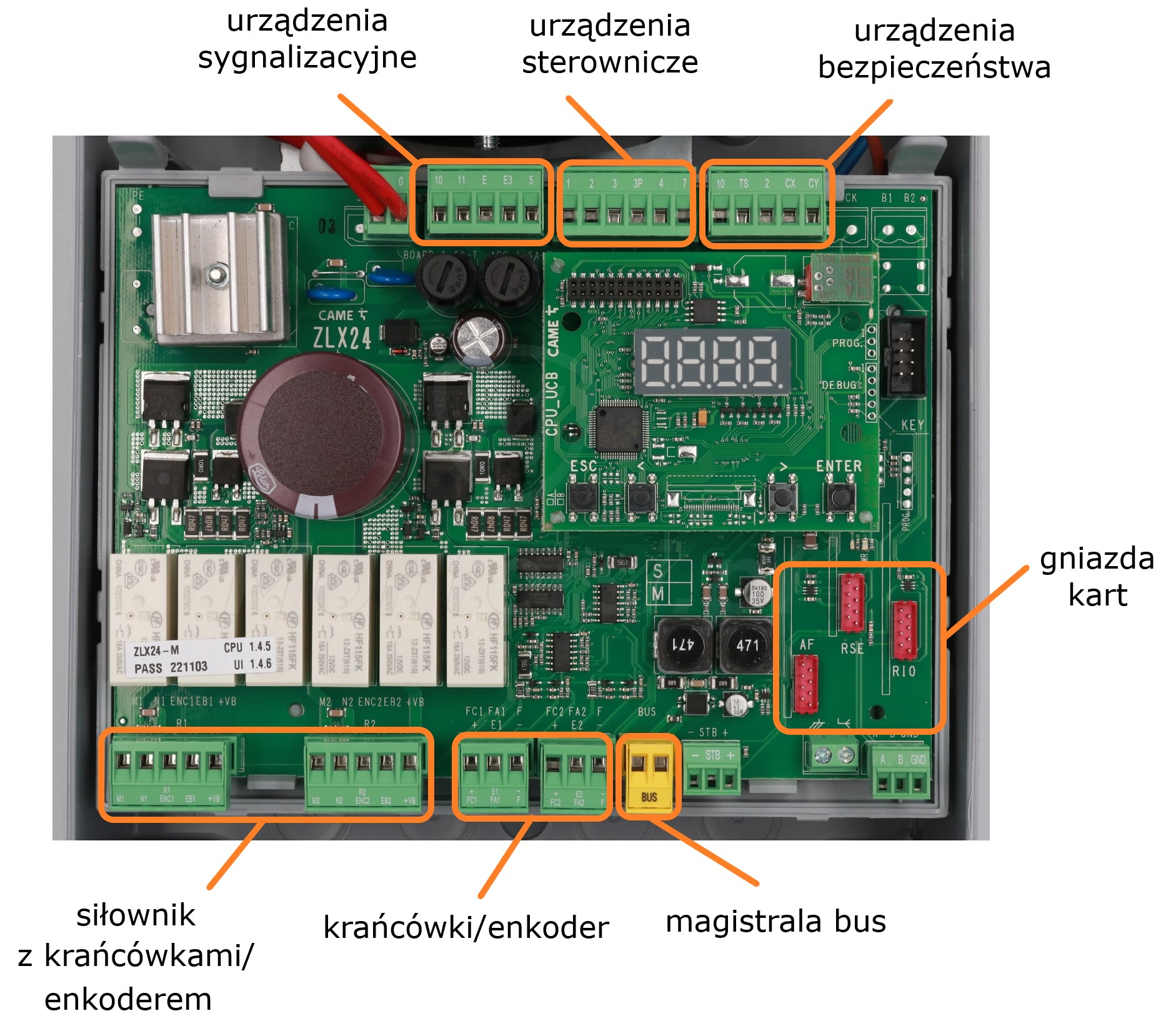

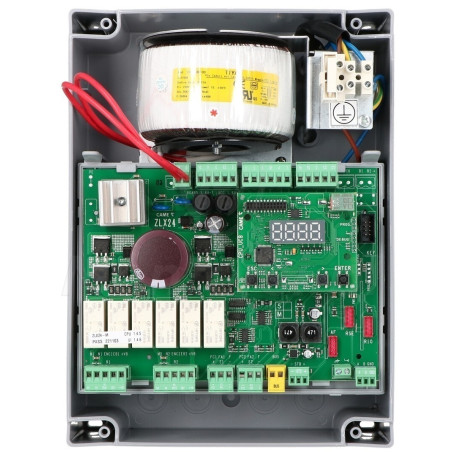

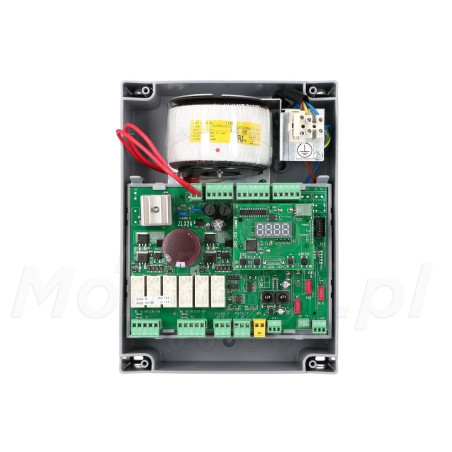

Centrala ZLX24MA

Sterowanie, bezpieczeństwo, rozbudowa

CAME ZLX24MA, która umożliwia pełne programowanie parametrów obu skrzydeł. Obsługuje systemy bezpieczeństwa, takie jak fotokomórki (DIR, DELTA, RIO), listwy krawędziowe oraz sygnalizację świetlną. Dzięki zasilaniu 24 V możliwa jest integracja z systemami awaryjnego zasilania, jak i magistralami komunikacyjnymi BUS. Instalator może łatwo połączyć siłownik z urządzeniami sterującymi (pilot, klucz, czytnik) oraz z automatyką bramową CRP.
