XD-2L - Czujka uniwersalna

Kod: 33763

Parametry techniczne:

  • Zgodność z normą: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
  • Grade 2: TAK
  • Wyjścia alarmowe: 2x NC (40 mA / 24 V DC)
  • Wyjście antysabotażowe: NC (40 mA / 24 V DC)
  • Temperatura pracy: -10...+55 °C
  • Klasa środowiskowa: II
  • Zasilanie: 12 V DC
  • Pobór prądu w stanie gotowości: 11.5 mA
  • Maksymalny pobór prądu: 15 mA
  • Wymiary: 25 x 136 x 29 mm
  • Waga: 46 g
  • Gwarancja producenta: 24 miesiące

Warianty:

Dużo
Czas realizacji:
24h
167,28 zł
netto: 136,00 zł

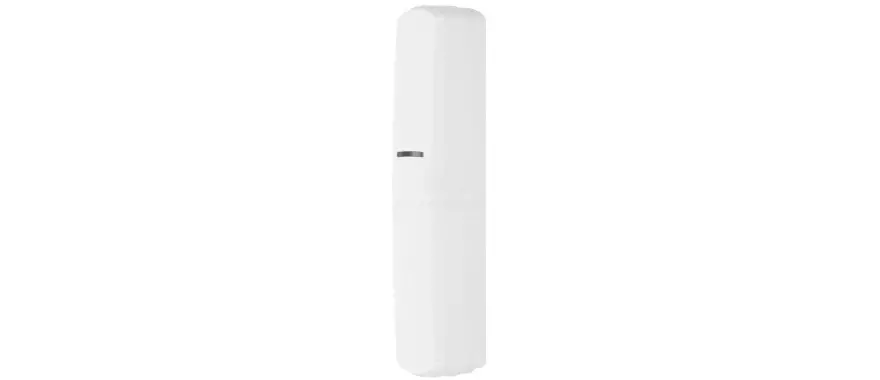

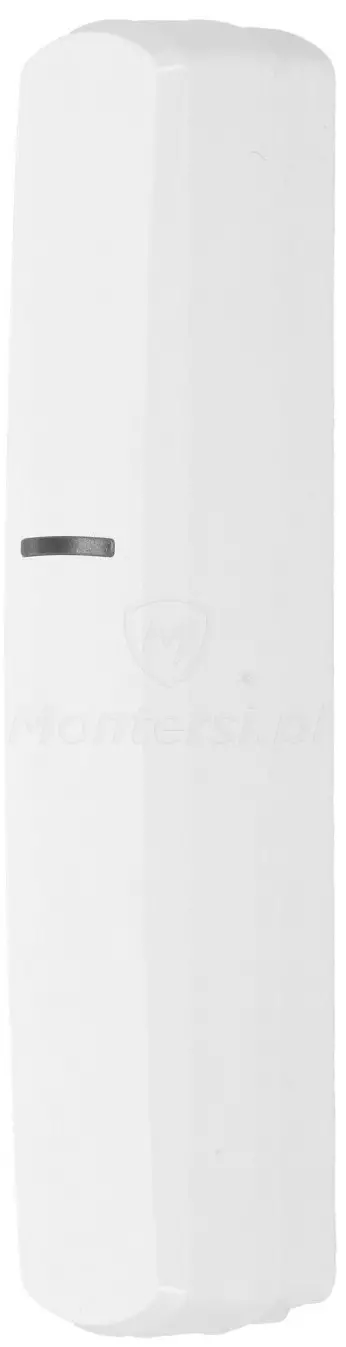

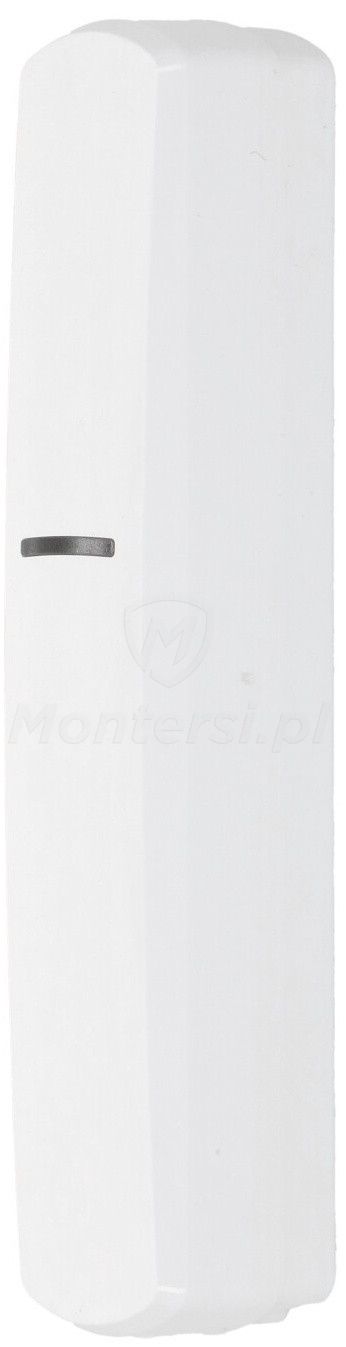

XD-2L - Czujka uniwersalna

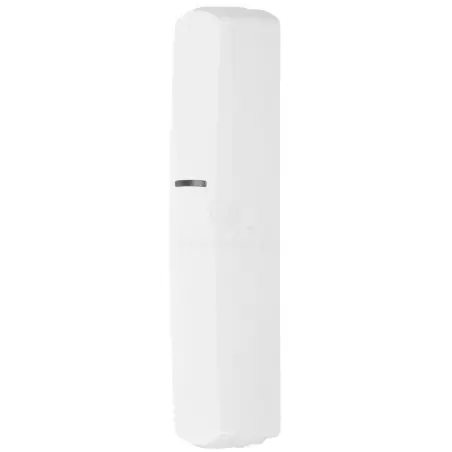

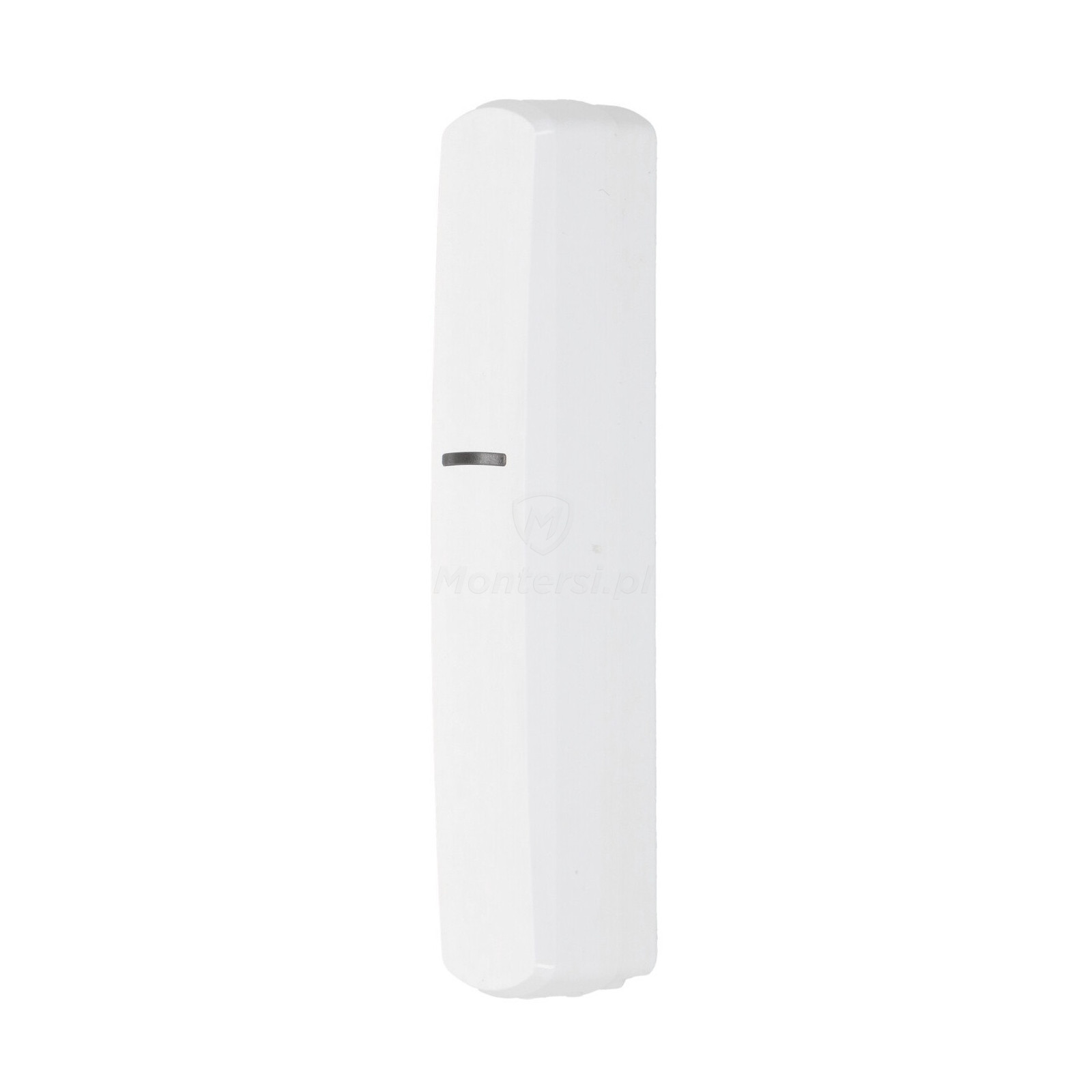

  • XD-2L - Czujka uniwersalna

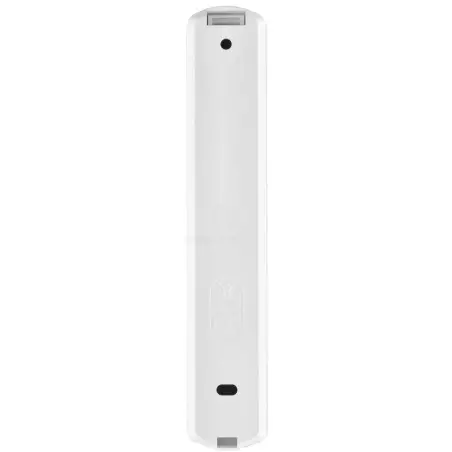

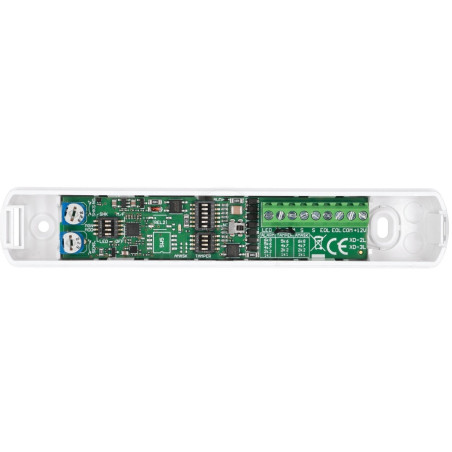

  • XD-2L - Tył czujki

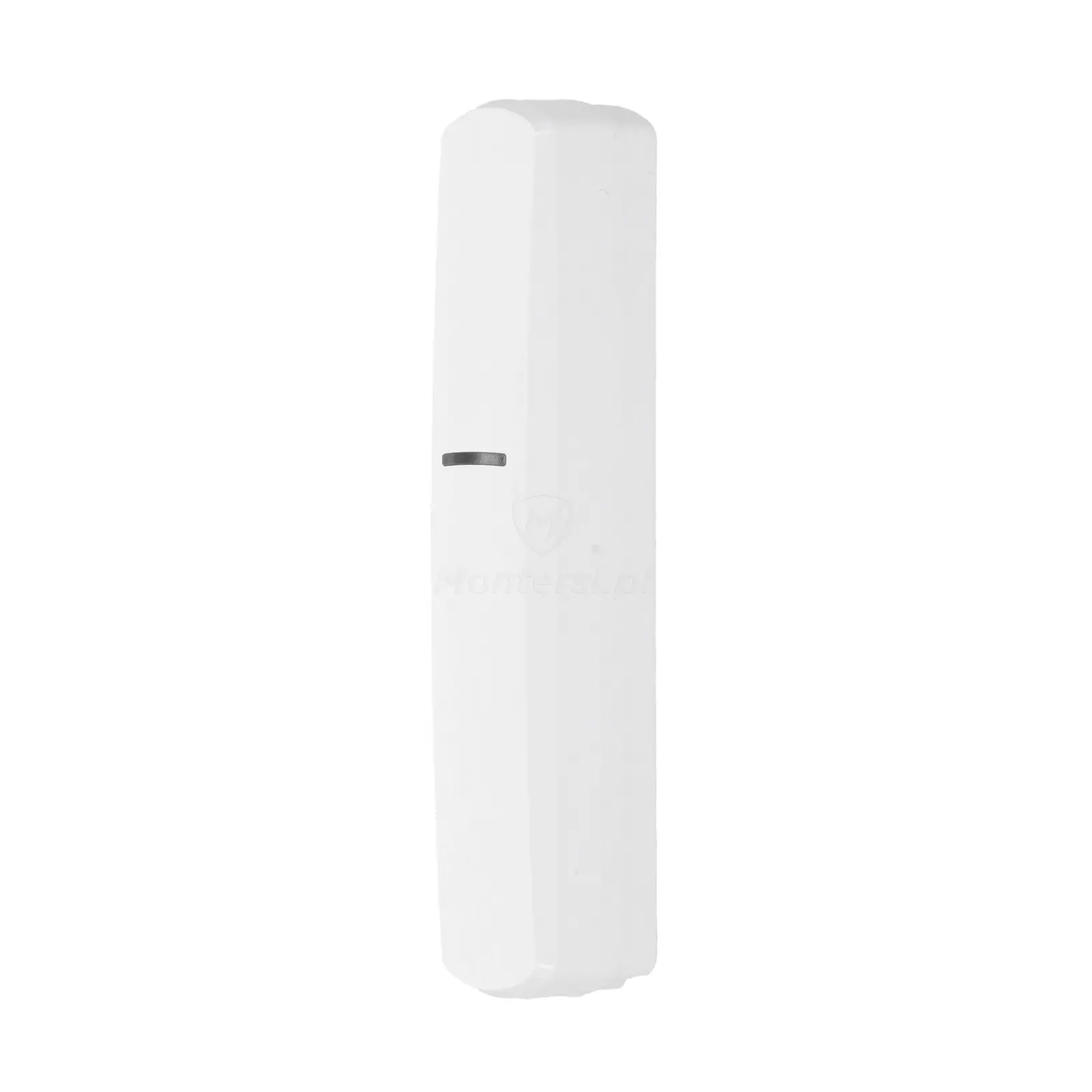

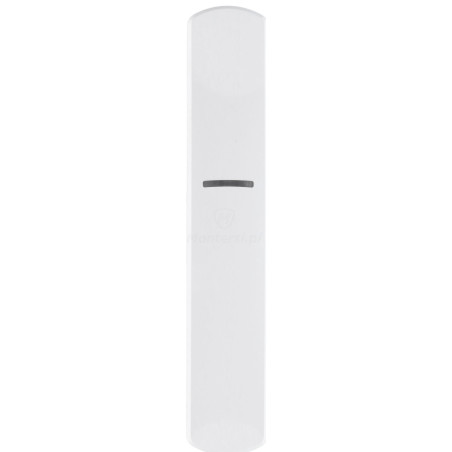

  • XD-2L - Front czujki

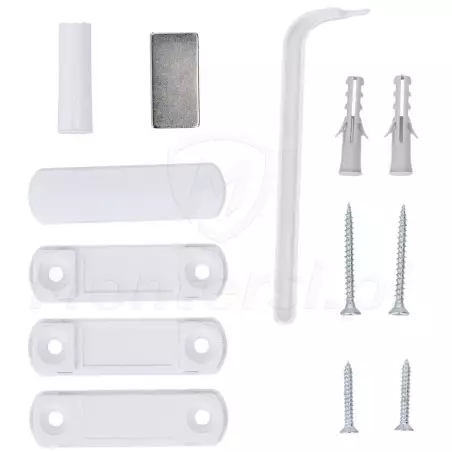

  • XD-2L - Akcesoria

XD-2L  - Uniwersalna czujka przewodowa z wbudowanymi rezystorami parametrycznymi, łącząca w sobie funkcjonalność kontaktronuczujki wstrząsowej i czujki zalania. Ze względu na możliwość pracy w różnych trybach, może ona spełniać różne funkcje w systemie alarmowym. Do cech charakterystycznych czujki XD-2 DG można zaliczyć:

  • Spełnia wymagania normy EN 50131 Grade 2
  • Możliwość pracy w trybie - czujki magnetycznej, czujki wstrząsowej, czujki wstrząsowej i magnetycznej, czujki zalania wodą
  • Wbudowane 2 wyjścia alarmowe typu NC (40 mA / 24 V DC)
  • Wbudowane rezystory parametryczne dla konfiguracji 2EOL
  • Zabezpieczenie sabotażowe przed otwarciem i oderwaniem od podłoża (wyjście typu NC 40 mA / 24 V DC)
  • Nadzór napięcia zasilania - załączenie alarmu w przypadku spadku napięcia poniżej 9 V
  • 2 magnesy w zestawie - do montażu powierzchniowego i montażu wpuszczanego
  • Diodowa sygnalizacja pracy

Parametry techniczne:

Parametry techniczne:

  • Zgodność z normą: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
  • Grade 2: TAK
  • Wyjścia alarmowe: 2x NC (40 mA / 24 V DC)
  • Wyjście antysabotażowe: NC (40 mA / 24 V DC)
  • Temperatura pracy: -10...+55 °C
  • Klasa środowiskowa: II
  • Zasilanie: 12 V DC
  • Pobór prądu w stanie gotowości: 11.5 mA
  • Maksymalny pobór prądu: 15 mA
  • Wymiary: 25 x 136 x 29 mm
  • Waga: 46 g
  • Gwarancja producenta: 24 miesiące

zujka uniwersalna

Możliwość pracy w różnych trybach

XD-2L łączy w sobie funkcjonalność kilku standardowych czujek alarmowych: czujki magnetycznej, czujki wstrząsowa i czujki zalania. Przez co jest ona uniwersalna i może spełniać różne funkcje w systemie alarmowym. Dostępne tryby pracy:

  • Czujka magnetyczna - umożliwia wykrycie otwarcia drzwi lub okna. Dodatkowo udostępnia 1 wejście do podłączenia dodatkowej czujki przewodowej typu NC
  • Czujka wstrząsowa - umożliwia wykrycia wstrząsów i drgań, które powstają przy próbach otwarcia drzwi lub okna. Dodatkowo udostępnia 1 wejście do podłączenia dodatkowej czujki przewodowej typu NC
  • Czujka wstrząsowa i magnetyczna - łączy w sobie funkcjonalność czujki magnetycznej i czujki wstrząsowej. Udostępnia również wejście do podłączenia przewodowej czujki typu NC
  • Czujka zalania wodą - umożliwia wykrycie wycieku wody / zalania pomieszczenia wodą. Wymaga zastosowania zewnętrznej sondy FPX-1
Uwaga!

Zmiana trybu pracy czujki jest realizowana z poziomu DIP switchy. Szczegółowe informacje można znaleźć w załączonej instrukcji.

Konfiguracja rezystorów

Wygodne ustawianie za pomocą przełączników

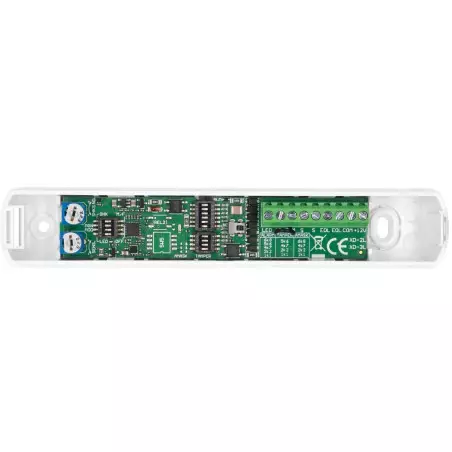

W czujkę wbudowano komplet dipswitchy, za pomocą których możemy w łatwy sposób sterujemy rezystorami parametrycznymi. To rozwiązanie umożliwia szybki wybór odpowiedniej oporności bez konieczności montowania dodatkowych rezystorów przy czujce lub centrali. Za pomocą przełączników możemy wybrać oporność dla:

  • Alarmu: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ / 6,8 kΩ
  • Sabotażu: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ

Wyjścia alarmowe NC

Współpraca z dowolną centralą alarmową SATEL

Czujka XD-2L DG jest wyposażona w 2 wyjścia alarmowe typu NC (40 mA / 24 V DC). Dzięki nim jest ona uniwersalna i może skutecznie współpracować z dowolną centralą alarmową SATEL lub centralami alarmowymi innych producentów. Czujka jest również wyposażona w wyjście sabotażowe typu NC (40 mA / 24 V DC), służące do sygnalizacji nieautoryzowanego otwarcia obudowy lub oderwania czujki od podłoża.
