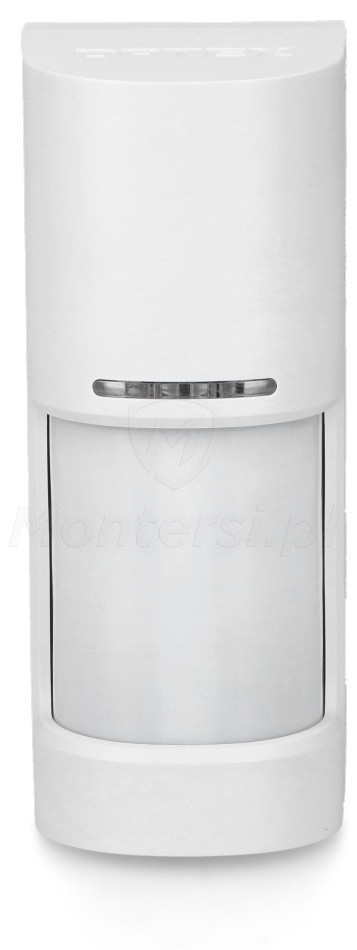

WXI-ST - Zewnętrzna czujka panoramiczna

Kod: 24174

Parametry techniczne:

  • Czujka PIR: TAK
  • Zasięg: 12 m
  • Kąt pokrycia: 180°
  • Zewnętrzna: TAK
  • Wykrywalna prędkość ruchu: 0.3 - 2 m/s
  • Zalecana wysokość montażu: 0.8 - 1.2 m
  • Obudowa: IP55
  • Wyjścia: 2x NO / NC (28 V DC / 0.1 A)
  • Zasilanie: 9.5 - 18 V DC
  • Pobór prądu: max. 21 mA
  • Wymiary: 200 x 81.5 x 81.2 mm
  • Waga: 0.42 kg
Na zamówienie
Czas realizacji:
7 dni
Cena regularna 964,32 zł
Obniżka 10%
867,89 zł
netto: 705,60 zł
Najniższa cena detaliczna
z 30 dni przed obniżką: 867,89 zł
  • Promocja

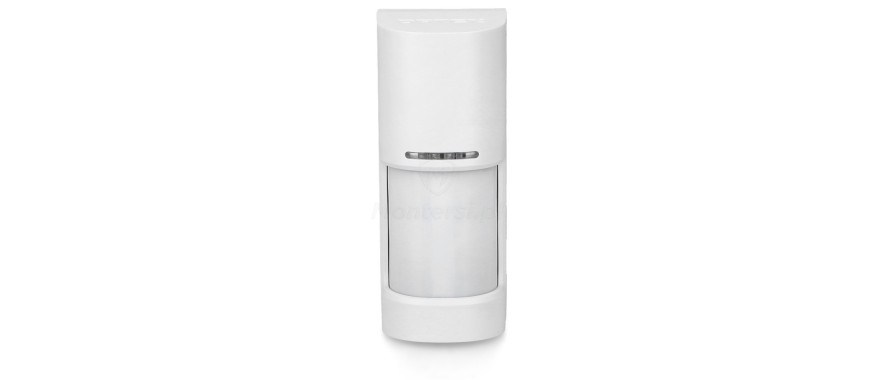

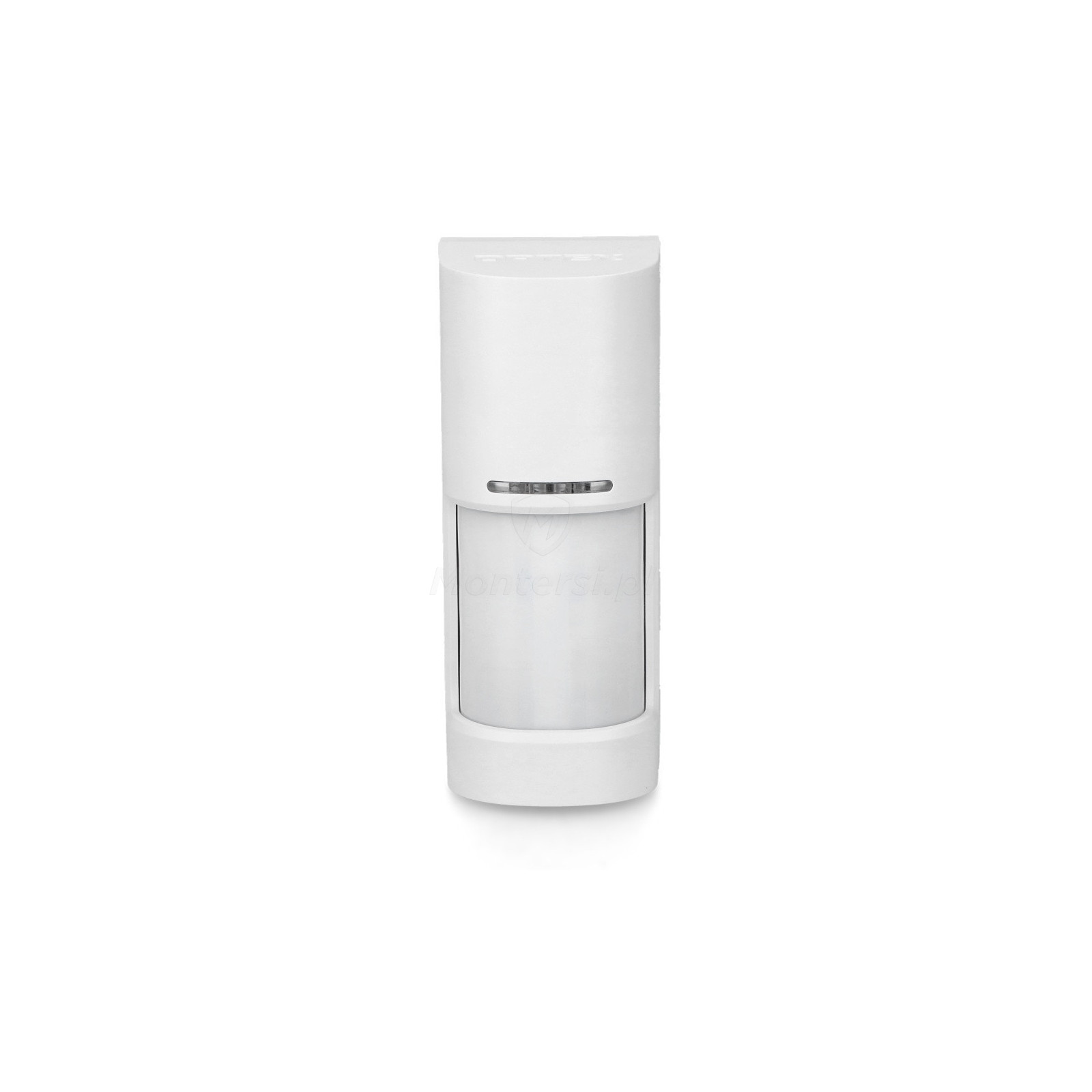

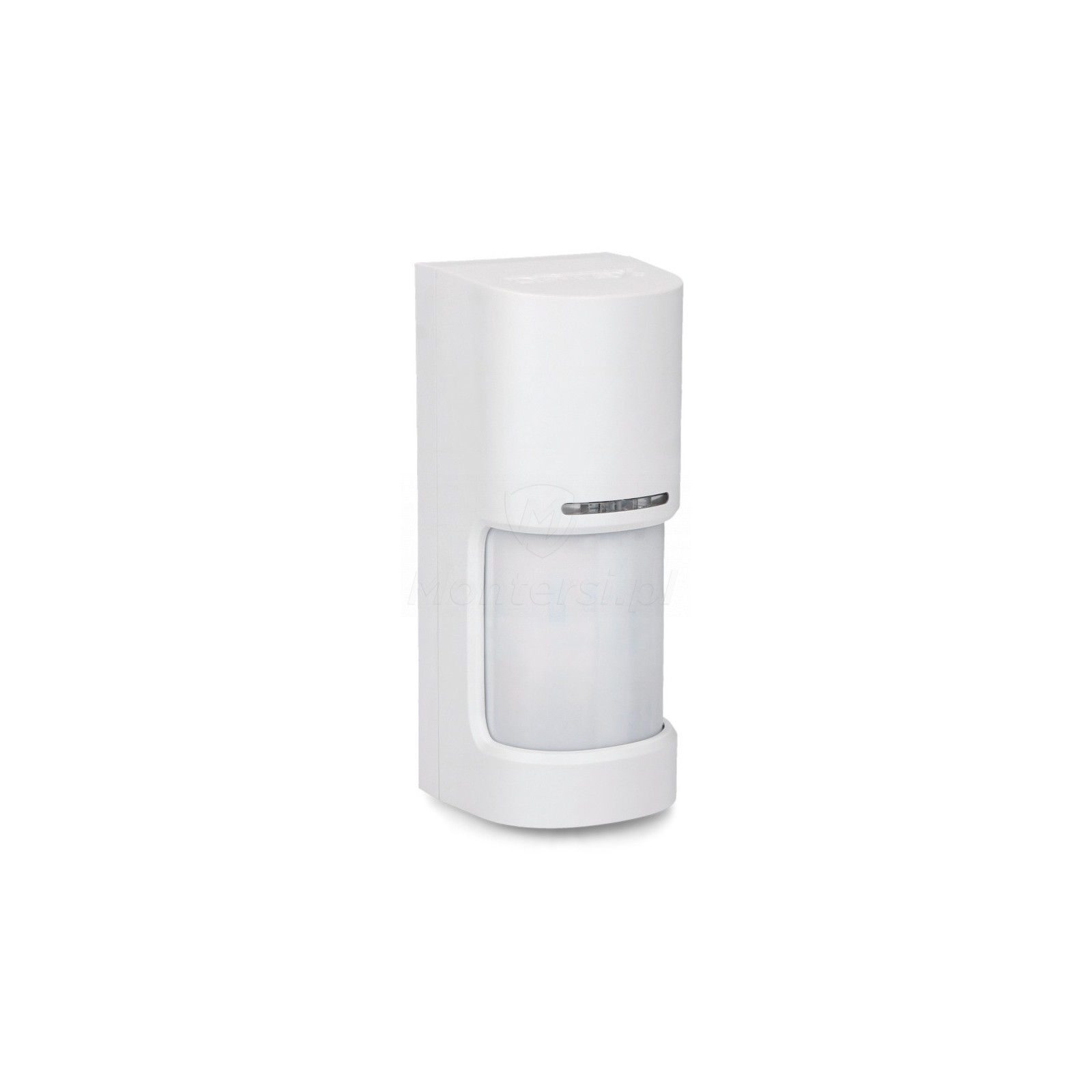

Czujka panoramiczna WXI-ST

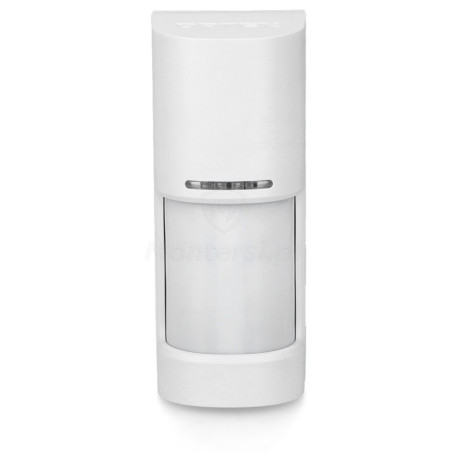

  • Front czujki WXI-ST

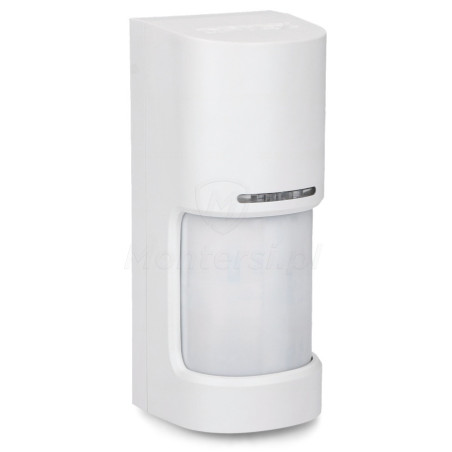

  • Czujka panoramiczna WXI-ST

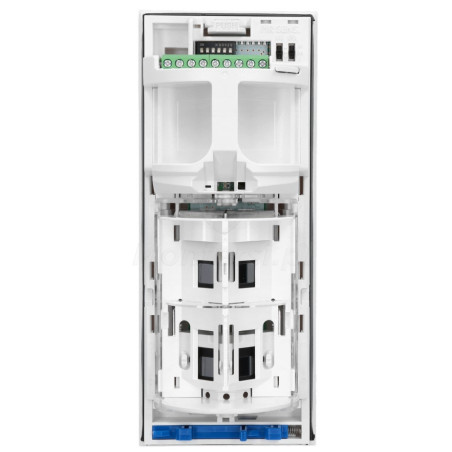

  • Wnętrze czujki WXI-ST

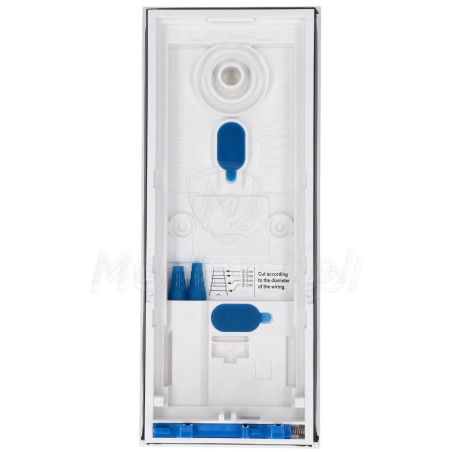

  • Mocowanie czujki WXI-ST

WXI-ST - Panoramiczna czujka ruchu, przystosowana do montażu zewnętrznego. Zaliczana do serii WX Infinity cechuje się wysoką jakością wykonania, którą zawdzięcza budowie ze sprawdzonych komponentów i wieloletniemu doświadczeniu konstruktorów OPTEX. Co za tym idzie jest ona niezawodna, skutecznie wykrywa intruza w strefie i cechuje się dobrą odpornością na fałszywe alarmy.

Do elementów wyróżniających czujki można zaliczyć:

  • Wbudowane 2 niezależne czujniki PIR - po prawej i lewej stronie czujki
  • Szeroki kąt pokrycia: 180° w poziomie (czujka panoramiczna)
  • Zasięg detekcji do 12 m (z każdej strony czujki)
  • 4 elementy PIR (po 2 z prawej i lewej strony czujki)
  • Logika AND i algorytm SMDA minimalizujące ryzyko wystąpienia fałszywych alarmów
  • Możliwość regulacji zasięgu (2.5 - 12 m) i czułości czujki
  • 2 niezależne wyjścia alarmowe NO / NC (28 V DC / 0.1 A)
  • Wyjście sabotażowe (28 V DC / 0.1 A), informujące o otwarciu obudowy lub oderwaniu od podłoża
  • Wbudowane gniazdo dedykowane do umieszczenia rezystorów końca linii (EOL)
  • Wbudowany wskaźnik diodowy ułatwiający obserwację w czasie testu przejścia
  • Szczelna obudowa zewnętrzna IP55

WXI-ST jest czujką uniwersalną, którą można wykorzystać do budowy system alarmowego w praktycznie dowolnym obiekcie. Znajduje ona zastosowanie w systemach domowych, sklepach, obiektach przemysłowych, itp. Ze względu na niezawodność detekcji i dobrą odporność na fałszywe alarmy, sprawdza się ona świetnie w miejscach, które wymagają najwyższej skuteczność wykrywania intruza.

Parametry techniczne:

Parametry techniczne:

  • Czujka PIR: TAK
  • Zasięg: 12 m
  • Kąt pokrycia: 180°
  • Zewnętrzna: TAK
  • Wykrywalna prędkość ruchu: 0.3 - 2 m/s
  • Zalecana wysokość montażu: 0.8 - 1.2 m
  • Obudowa: IP55
  • Wyjścia: 2x NO / NC (28 V DC / 0.1 A)
  • Zasilanie: 9.5 - 18 V DC
  • Pobór prądu: max. 21 mA
  • Wymiary: 200 x 81.5 x 81.2 mm
  • Waga: 0.42 kg

Podwójna czujka ruchu

Skuteczny nadzór dużego obszaru

Cechą charakterystyczną modelu WXI-ST są wbudowane 2 detektory ruchu, każdy z indywidualnym wyjściem alarmowym. Są one odpowiedzialne za sygnalizowanie wykrycia intruza po prawej i lewej stronie czujki. Można więc powiedzieć, czujka łączy w sobie funkcjonalność 2 standardowych czujek ruchu PIR. Połączone są one ze sobą w ten sposób, że pokrywają stosunkowo szeroki obszar - 180° w poziomie.

Zastosowanie 2 niezależnych czujników ruchu może okazać się istotne, gdy czujka pracuje w systemie alarmowym zintegrowanym z systemem CCTV. Precyzyjniejsze określenie w którym miejscu doszło do wykrycia intruza, pozwala na odpowiedni ruch kamery PTZ.

Poczwórny PIR i logika AND

Wysoka skuteczność wykrywania intruza

Czujka posiada wbudowane 4 elementy PIR, umieszczone po 2 ze strony prawej i lewej. Dodatkowo działa ona w oparciu o logikę AND, która warunkuje załączenie alarmu ze strony prawej lub lewej. Aby czujka zasygnalizowała obecność intruza konieczne jest naruszenie obu elementów PIR w tym samym czasie (osadzonych po stronie prawej lub lewej czujki). Takie rozwiązanie redukuje ryzyko wystąpienia fałszywych alarmów i zapewnia odporność na ruch wykonywany przez niewielkie zwierzęta.

Algorytm SMDA

Minimalizacja fałszywych alarmów

Dużą zaletą czujki jest obsługa funkcji logicznej SMDA. Funkcja ta analizuje wzorce detekcji, umożliwiając odróżnienie faktycznej obecności intruza od zwykłych zakłóceń - wywołanych np. ruchem roślin lub zmianami pogodowymi. Algorytm SMDA tym samym minimalizuje ryzyko wystąpienia fałszywych alarmów, co zwiększa niezawodność całego systemu ochrony obwodowej.

Regulacja czujki

Możliwość dostosowania parametrów pracy do obiektu

Instalator ma możliwość niezależnej regulacji obu stron detekcji pod kątem:

  • Zasięgu - w zakresie 2.5 - 12 m (5 ustawień)
  • Czułości - wysoka (H), średnia (M), niska (L)
  • Obszaru detekcji - przy pomocy przesłony na stałe zamontowanej w czujce

Możliwość regulacji zasięgu, obszaru detekcji i czułości sprawia, że czujka jest znacznie bardziej uniwersalna. Praktycznie niezależnie od miejsca montażu, instalator może tak dobrać jej parametry pracy, aby spełniała ona swoją funkcję w systemie SSWiN. Czujka pracująca trybie czułości wysokiej może skutecznie wykrywać obecność intruza w miejscach, w których temperatura otoczenia jest zbliżona do temperatury ciała człowieka. Należy jednak mieć na uwadze, że zwiększona czułość wiąże się z większym ryzykiem wystąpienia fałszywych alarmów.

Wyjścia alarmowe NO / NC

Współpraca z dowolną centralą alarmową

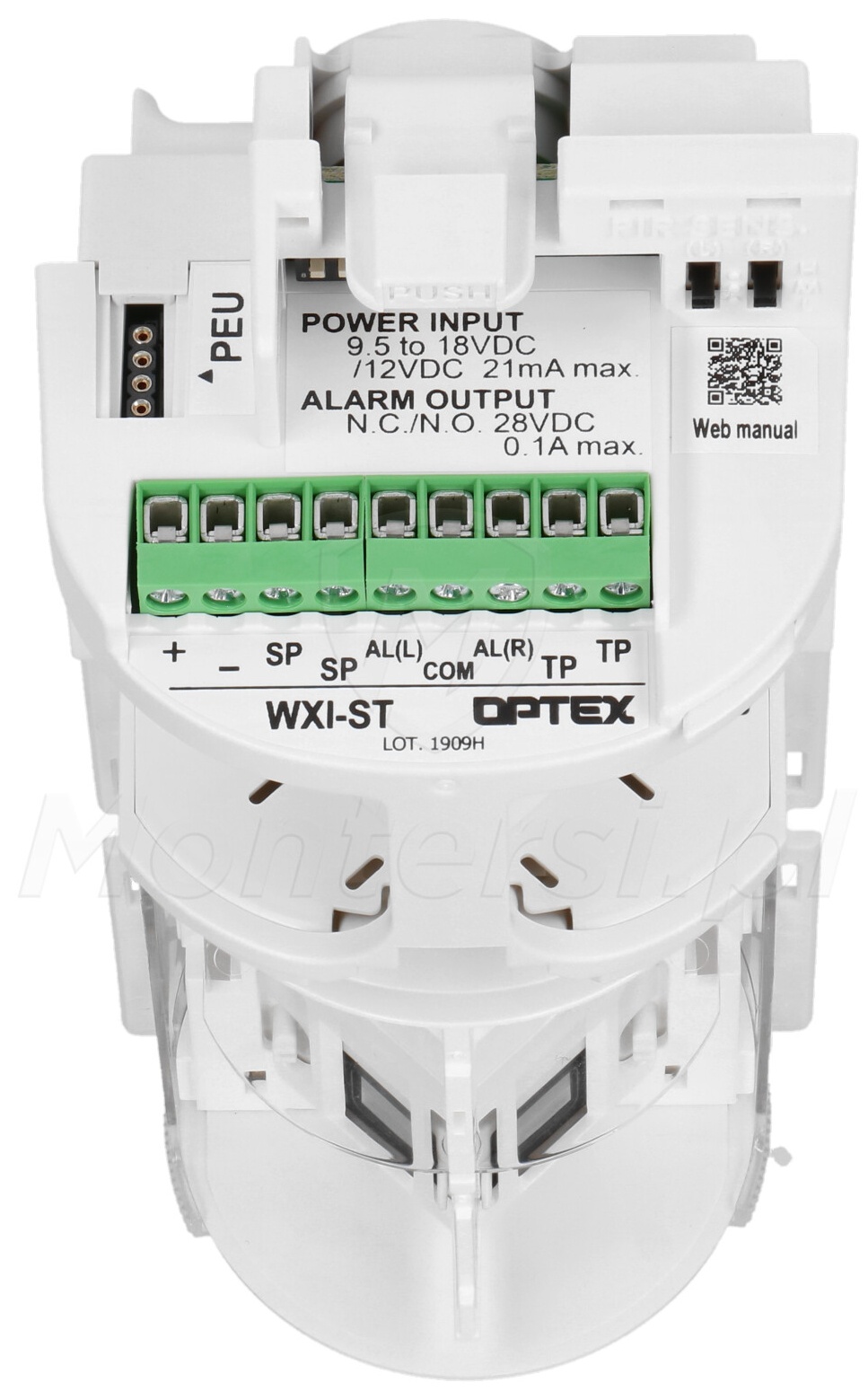

Model WXI-ST posiada 2 standardowe wyjścia alarmowe NO / NC (28 V DC / 0.1 A). Dzięki nim czujka jest uniwersalna i można ją podłączyć do praktycznie dowolnej centrali alarmowej. Wyjścia czujki są niezależne i odpowiadają one prawej i lewej stronie detekcji. Czujka jest również wyposażona w podwójne zabezpieczenie sabotażowe (NC 28 V DC / 0.1 A), chroniące przed nieautoryzowanym otwarciem obudowy i oderwaniem od podłoża.

WXI-ST_8_zw_1

Obudowa IP55

Bezawaryjna praca na zewnątrz

Czujkę WXI-ST umieszczono w szczelnej obudowie zewnętrznej IP55. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, umożliwiając poprawną pracę na zewnątrz.

Obudowa IP55 zapewnia ochronę przed:

  • Dostaniem się do wnętrza obudowy pyłu i innych drobnych zabrudzeń
  • Strugami wody lanymi na obudowę z dowolnej strony
  • Niskimi i wysokimi temperaturami z zakresu -30...+60 °C

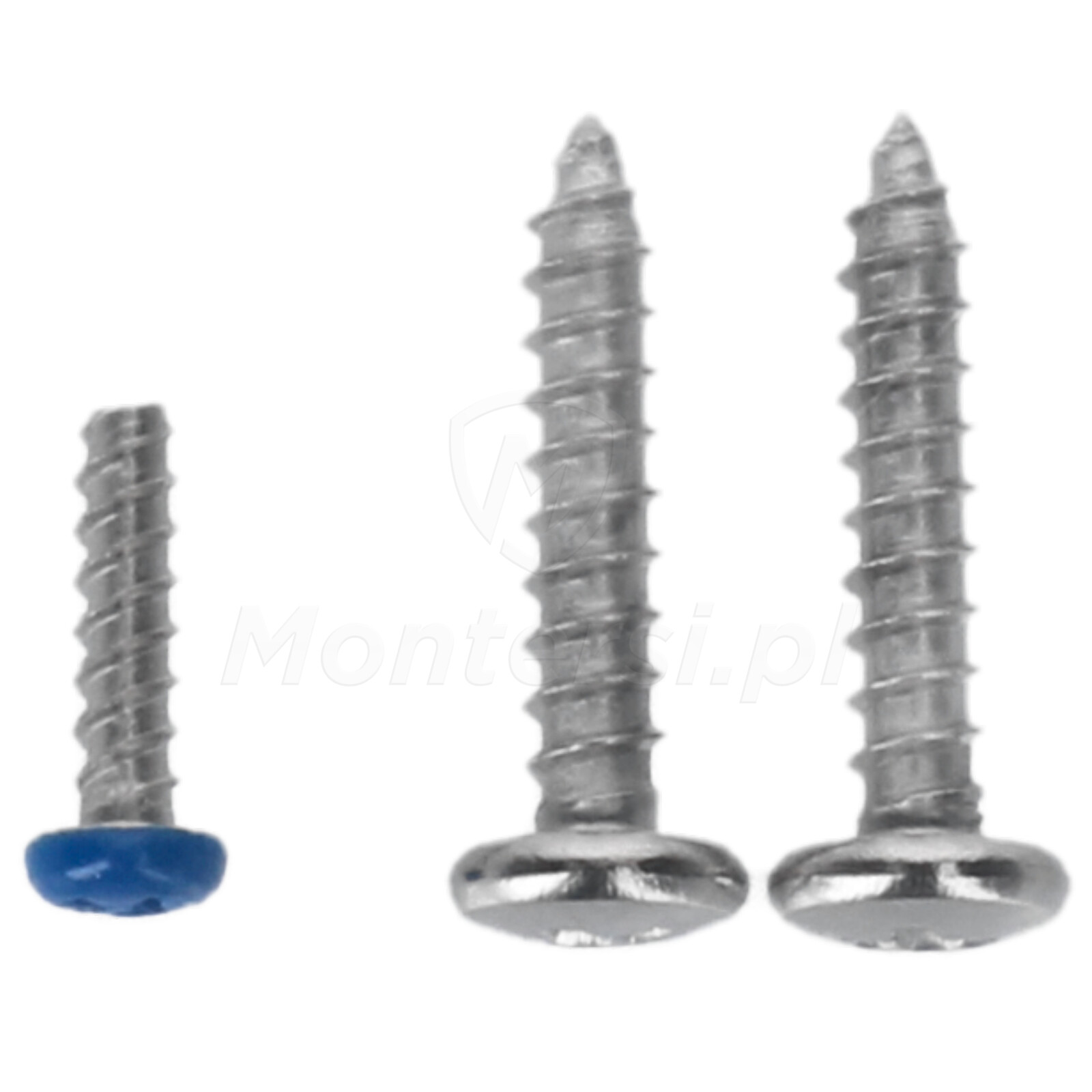

WXI-ST_9_zw

Pobierz

Typ Nazwa Opis Rozmiar
Karty Katalogowe pdf WXI-ST - karta katalogowa 6.28 MB Pobierz
Instrukcje pdf WXI-ST - Instrukcja 4.73 MB Pobierz
Certyfikaty pdf WXI-ST - deklaracja CE 35.95 kB Pobierz
