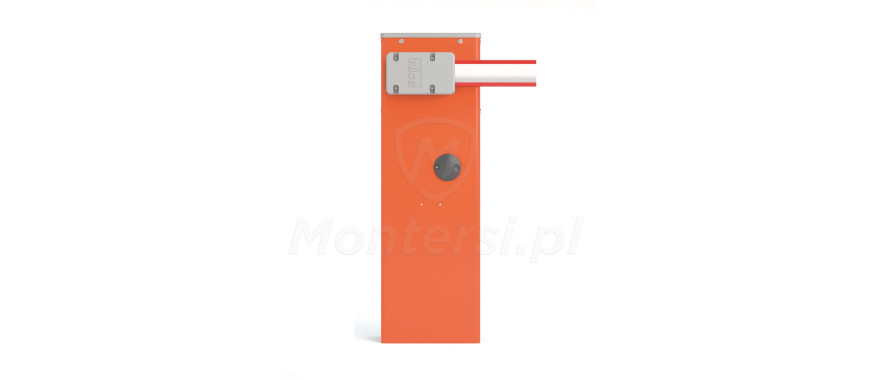

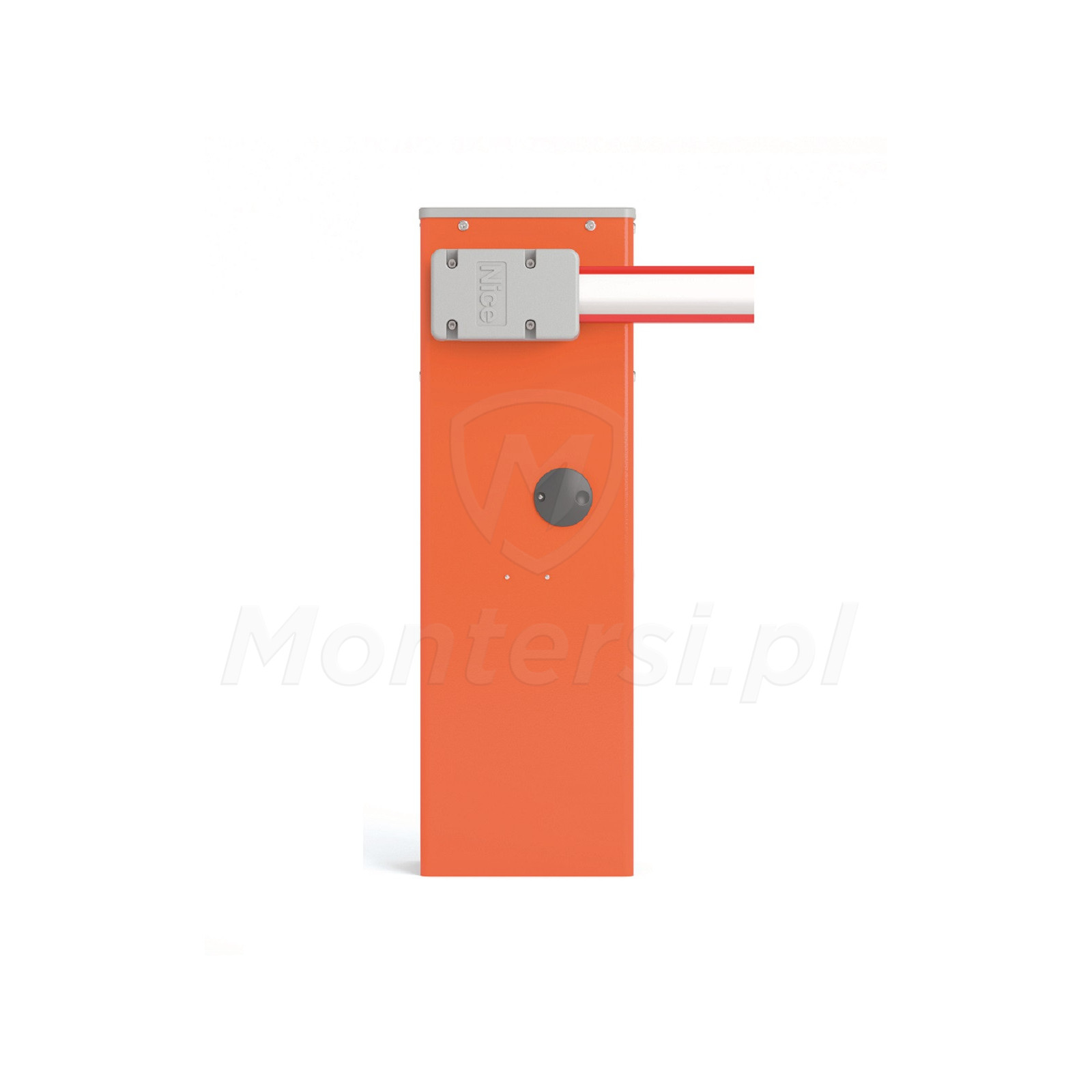

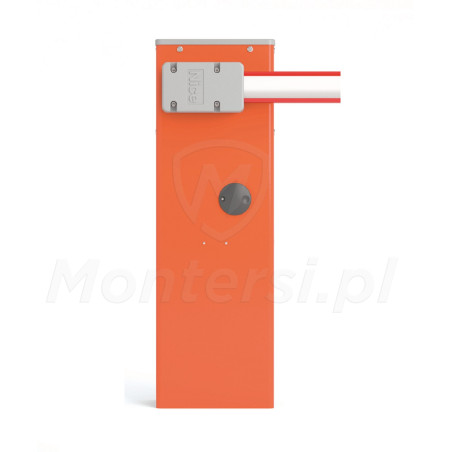

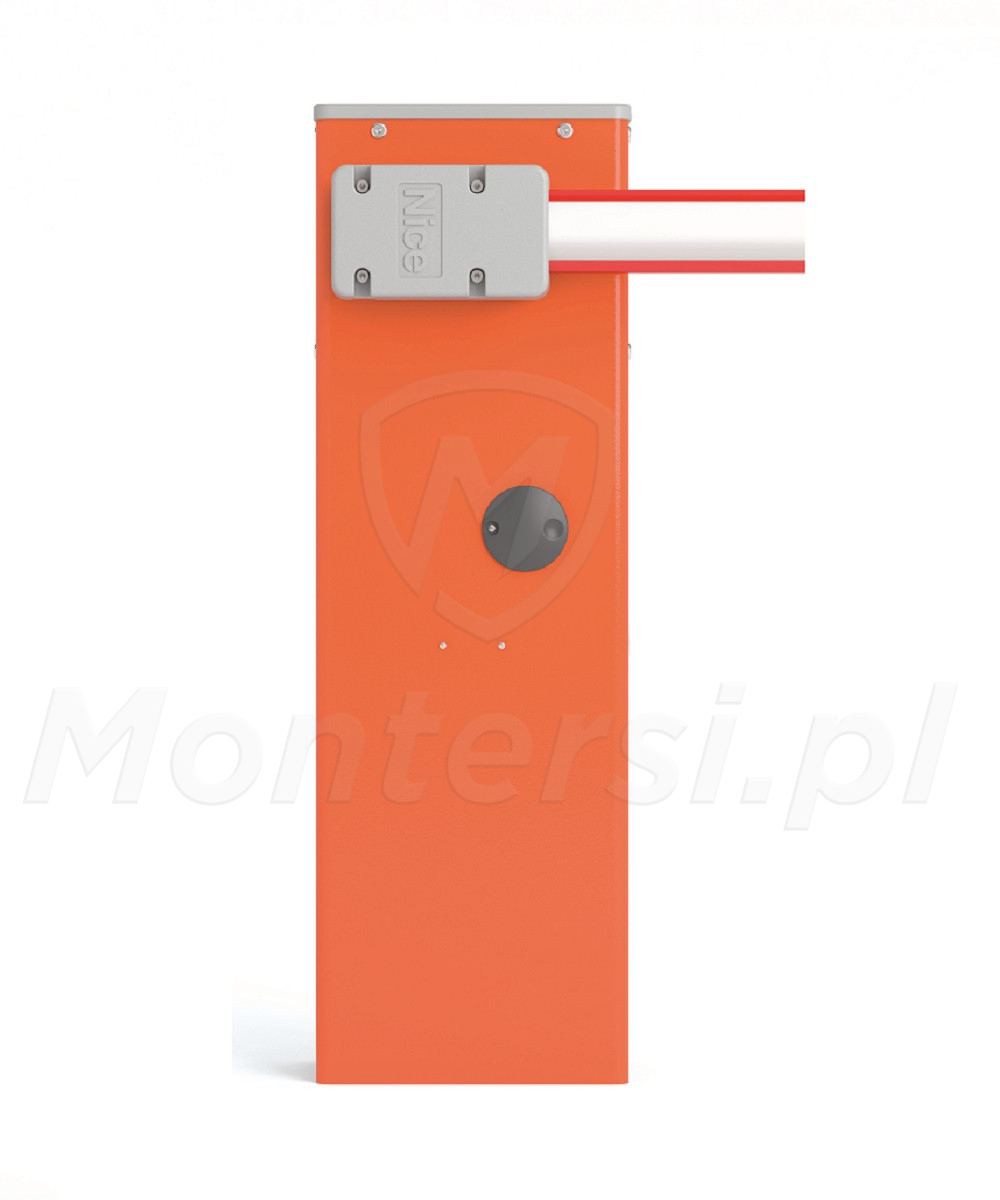

WIDE M - Elektromechaniczny szlaban 4m

Kod: 18398

Parametry techniczne:

  • Maksymalna długość ramienia: 4 m
  • Moment obrotowy: 140 Nm
  • Minimalny czas otwarcia: 3.5 s
  • Intensywność pracy: 300 cykli/h
  • Zasilanie awaryjne: TAK
  • Obudowa: IP44
  • Temperatura pracy: -20...+50 °C
  • Zasilanie: 230 V
  • Silnik: 24 V
  • Pobór mocy: 300 W
  • Wymiary: 320 x 205 x 1000 mm
  • Waga: 46 kg
  • Gwarancja producenta: 36 miesięcy
Na zamówienie
Czas realizacji:
48h
5 104,50 zł
netto: 4 150,00 zł
  • Duża wielkość produktu
Szlaban elektromechaniczny WIDE M
  • Szlaban elektromechaniczny WIDE M

WIDE M - Elektromechaniczny szlaban do realizacji systemu kontroli wjazdu o szerokości 4 m. Zaliczany do nowej rodziny WIDE, cechuje się wysoką jakością wykonania, która gwarantuje stabilne parametry pracy.

Jego największymi zaletami są:

  • Możliwość intensywnego działania, zapewniona przez silnik elektryczny 24V
  • Wysoka funkcjonalność i niezawodność, zapewniona przez centralę sterującą WIA20
  • Możliwość zamocowania ramienia prawostronnie lub lewostronnie
  • Bezpieczna praca, dzięki systemowi amperometryki
  • Współpraca z akumulatorem podtrzymującym PS324

Szlabany serii WIDE są dedykowane do pracy bardzo intensywnej. Przez co są one doskonałym wyborem do stosowania w systemach parkingowych obiektów o dużym natężeniu ruchu. Polecamy go do stosowania na parkingach obiektów przemysłowych, galerii handlowych, wspólnot mieszkaniowych, itd. Sprawdza się on również świetnie na parkingach uczelnianych i parkingach obiektów użytku publicznego.

Uwaga!
  • Szlaban jest umieszczony w obudowie lakierowanej, zabezpieczonej kataforycznie. Istnieje jednak możliwość zamówienia szlabanu w obudowie ze stali nierdzewnej - w tym celu konieczny jest kontakt z działem handlowym
  • Szlaban wymaga dokupienia odpowiedniego ramienia owalnego. Do modelu WIDE M polecamy ramię XBA19
  • Ze względu na duże gabaryty paczki, model jest wysyłany bezpośrednio z siedziby Nice. Oznacza to, że zamówienie jest realizowane przy przedpłacie na konto lub z odroczonym terminem płatności (dla partnerów handlowych). Cena wysyłki jest ustalana indywidualnie, w zależności od wymiarów paczki

Parametry techniczne:

Parametry techniczne:

  • Maksymalna długość ramienia: 4 m
  • Moment obrotowy: 140 Nm
  • Minimalny czas otwarcia: 3.5 s
  • Intensywność pracy: 300 cykli/h
  • Zasilanie awaryjne: TAK
  • Obudowa: IP44
  • Temperatura pracy: -20...+50 °C
  • Zasilanie: 230 V
  • Silnik: 24 V
  • Pobór mocy: 300 W
  • Wymiary: 320 x 205 x 1000 mm
  • Waga: 46 kg
  • Gwarancja producenta: 36 miesięcy

Silnik 24V

Dedykowany do pracy intensywnej

Szlaban WIDE M zbudowano w oparciu o dobrej jakości motoreduktor elektryczny 24V. Cechuje się on tym, że nawet podczas pracy bardzo intensywnej, nie nagrzewa się się do wysokim temperatur. W konsekwencji czego zachowuje stabilne parametry pracy i może skutecznie pracować w obiektach o dużym natężeniu ruchu.

Centrala sterująca WIA20

Wysoka funkcjonalność i stabilne parametry pracy

Do budowy szlabanów serii WIDE wykorzystano niezawodną i funkcjonalną centralę sterującą WIA20. Gwarantuje ona stabilne parametry pracy, dostosowane precyzyjnie do wymagań użytkownika i specyfikacji obiektu.

Do najważniejszych zalet centrali sterującej WIA20 można zaliczyć:

  • Tryb pracy ręczny, automatyczny lub półautomatyczny
  • Wejścia sterujące krok po kroku, otwórz i zamknij
  • Obsługa 2 linii fotokomórek - zatrzymanie pracy po przecięciu linii foto
  • Obsługa semaforów jednokierunkowych i dwukierunkowych
  • Funkcja zespół mieszkalny - po przesłaniu polecenia krok po kroku i rozpoczęciu manewru otwarcia, nie może być ono przerwane przez żadne inne przesłane drogą radiową polecenie (aż do zakończenia manewru).

Dodatkową zaletą centrali WIA20 jest możliwość płynnej regulacji:

  • Czasu pauzy - określa czas jaki upływa od zakończenia manewru otwarcia do początku manewru zamykania
  • Siły roboczej - określa maksymalna prędkość ramienia
  • Siły zwalniania - określa prędkość zwalniani pomiędzy wyłącznikiem krańcowym i ogranicznikiem mechanicznym
  • "Stop Amper" - reguluje próg zadziałania systemy amperometryki
Uwaga!

Cechą charakterystyczną szlabanów serii WIDE jest umieszczenie central sterujących w ich dolnej części.

System amperometryki

Bezpieczna praca szlabanu

System amperometryki umożliwia skuteczne wykrywanie obiektów, które znajdują się na drodze ramienia. Jeżeli podczas ruchu ramię natrafi na jakiś obiekt, szlaban automatycznie przerwie pracę. Amperometryka podnosi bezpieczeństwo pracy szlabanu - znacznie zmniejsza ryzyko uszkodzenia jednostki centralnej, ramienia i samochodu podczas ewentualnej kolizji.

Współpraca z akumulatorem awaryjnym

Poprawna praca po awarii sieci elektrycznej

Dużą zaletą szlabanu serii WIDE jest możliwość współpracy z akumulatorem podtrzymującym PS324. Po zastosowaniu akumulatora możliwa jest praca w trybie awaryjnym, podtrzymującym pracę systemu po awarii sieci elektrycznej. Szlaban przełącza się automatycznie w tryb awaryjny.

Uwaga!

Akumulatora PS324 nie ma w zestawie.

Obudowa IP44

Bezawaryjna praca na zewnątrz

Szlaban umieszczono w szczelnej obudowie zewnętrznej IP44. Zapewnia ona dobrą odporność na wpływ niekorzystnych czynników pogodowych, takich jak np. opady deszczu lub śniegu. Poprawnie zamontowany szlaban powinien pracować bezawaryjnie, niezależnie od warunków pogodowych.

Dodatkowe zalety:

  • Duże drzwiczki frontowe, dzięki którym dostanie się do wnętrza szlabanu nie sprawia najmniejszego problemu
  • Łatwe wyważanie dzięki praktycznemu systemowi naciągu sprężyn
  • Opcja przegubowego mocowania ramienia, które zapewnia odporność na wyłamanie (wymaga WIA10)
  • Łatwy system wysprzęglania kluczykowego

W skład zestawu wchodzą:

  • Jednostka centralna WIDE M
  • Centrala sterująca WIA20
  • Uchwyt do mocowania ramienia
  • Płyta podstawy i kotwy
  • Dokumentacja i karta gwarancyjna
