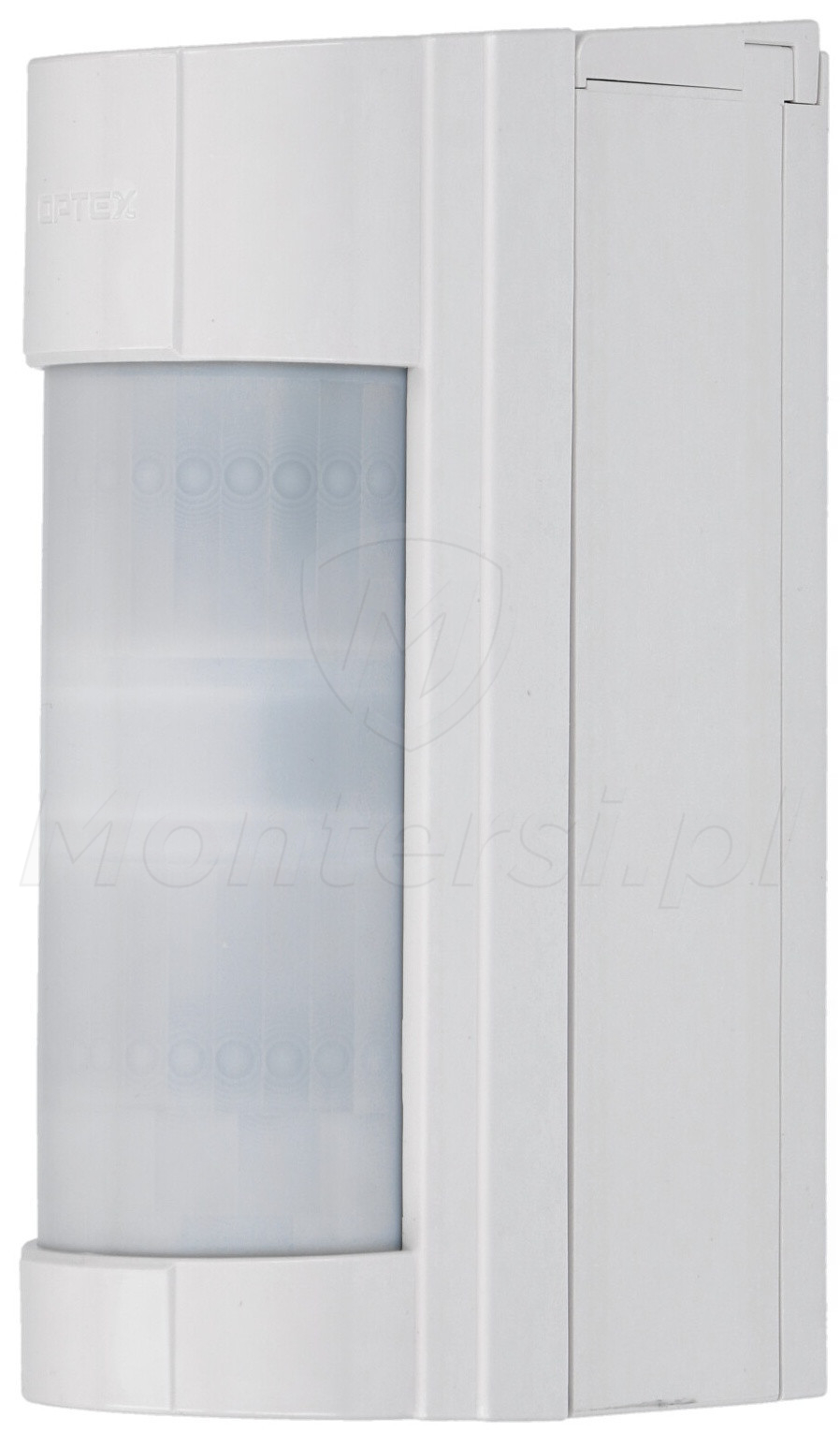

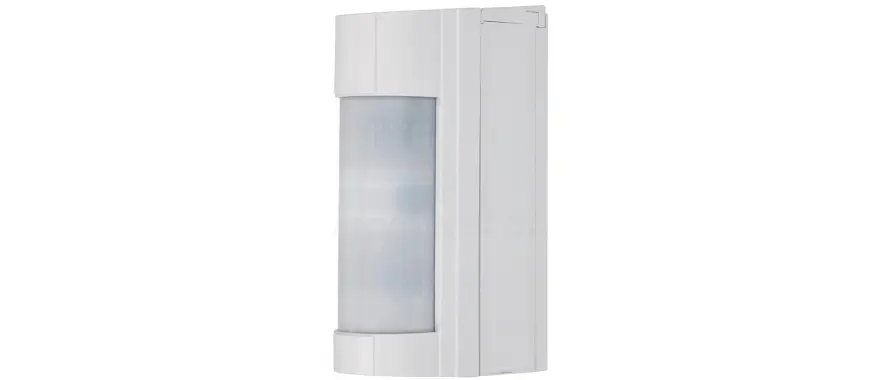

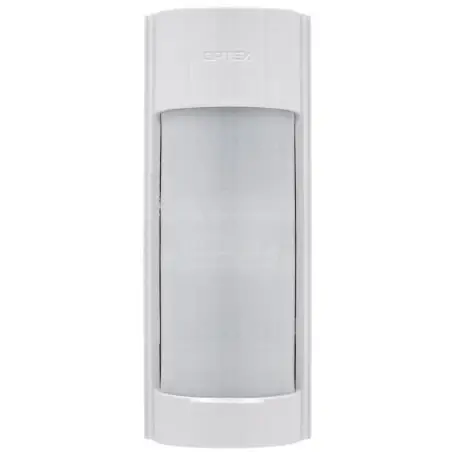

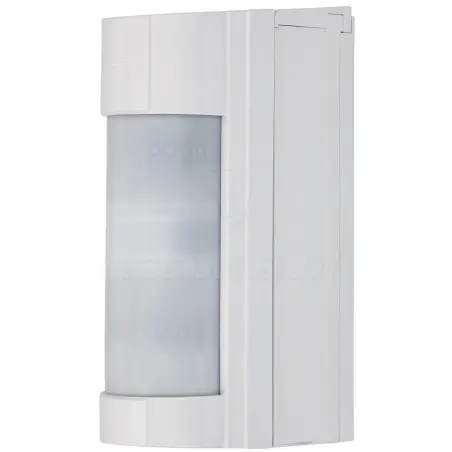

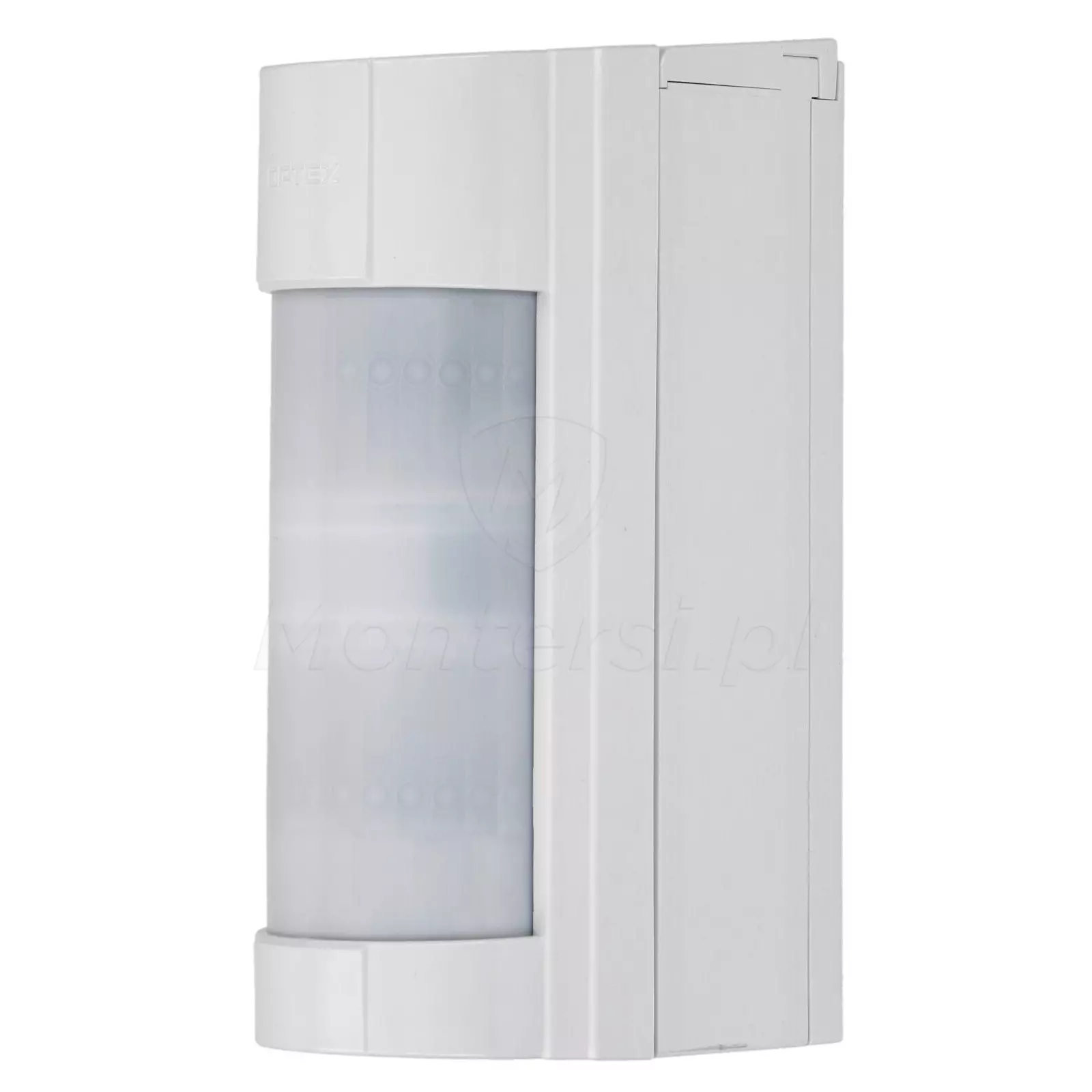

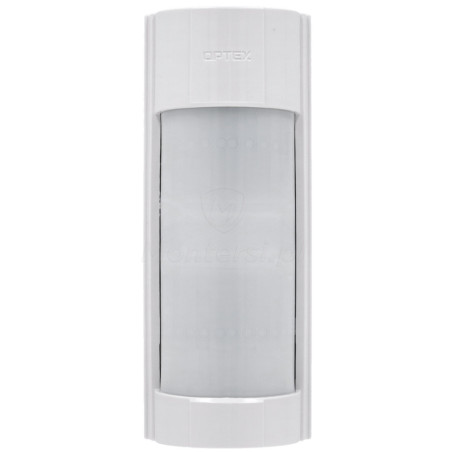

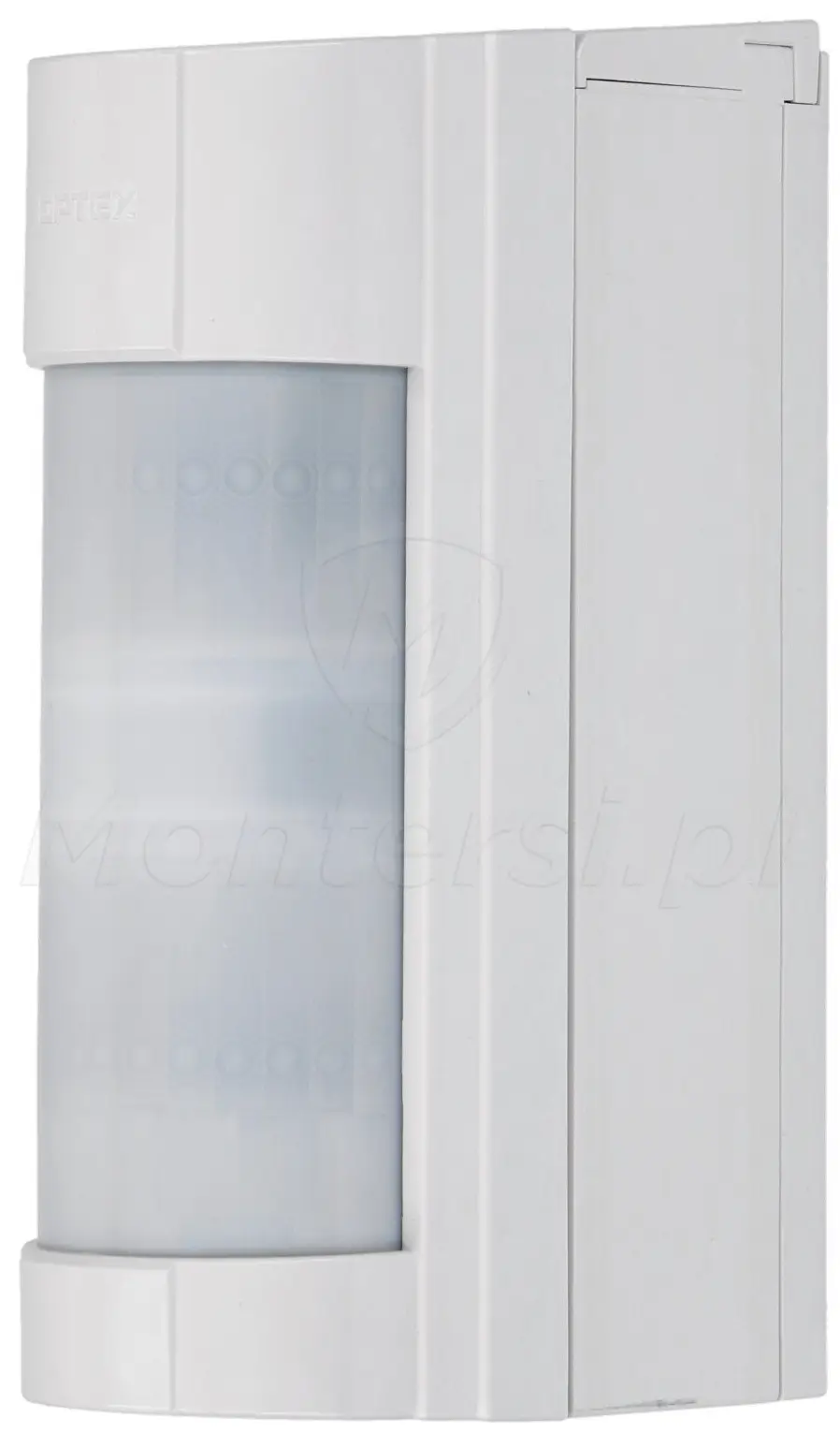

VXI-DAM - Zewnętrzna, dualna czujka ruchu PIR+MW, odporna na zwierzęta

Kod: 11866

Mało

Czas realizacji:

24h

703,56 zł

netto: 572,00 zł

Rodzaj detekcji: PIR + MW
Typ czujki: Standardowa
Obszar detekcji: 12 m, 90°
Odporna na ruch zwierząt: TAK
Antymasking: TAK
Wbudowane rezystory parametryczne: NIE
Ochrona strefy podejścia: NIE
Zalecana wysokość montażu: 0,8 - 1,2 m
Częstotliwość toru mikrofalowego: 10,525 GHz
Czas sygnalizacji alarmu: 2 sekundy
Wykrywalna prędkość ruchu: 0,3...1,5 m/s
Uchwyt w zestawie: NIE
Stopień zabezpieczenia wg PN-EN 50131-1: Grade 2
Napięcie zasilania: 12 V DC

wszystkie parametry

Opis

VXI-DAM - Zewnętrzna, dualna czujka ruchu ( wykorzystująca 2 czujniki PIR oraz mikrofalowy) , przeznaczona do instalacji w systemach antywłamaniowych. Wyposażona w filtr światła białego, funkcję kompensacji temperatury i inteligentną logikę SMDA, gwarantuje bardzo dobre parametry detekcji i odporność na wystąpienie fałszywych alarmów. Czujka ma możliwość regulacji czułości i nie reaguje na ruch wykonywany przez niewielkie zwierzęta - do wywołania alarmu konieczne jest naruszenie obu stref detekcji.

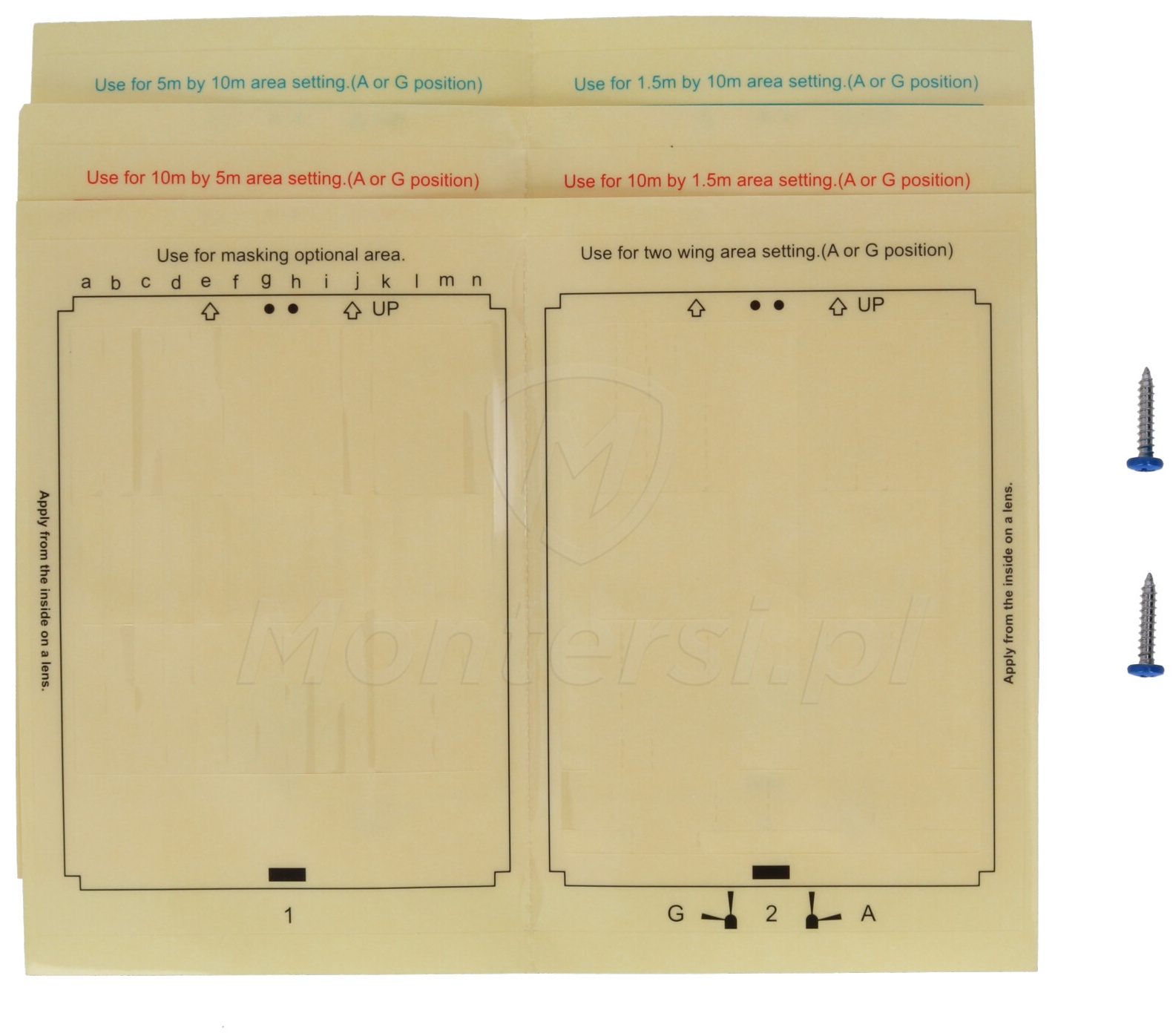

VXI-DAM została umieszczona w szczelnej obudowie z tworzywa ASA (IP55), umożliwiającej jej montaż zewnętrzny. Jednocześnie daje ona możliwość regulacji kąta "patrzenia" czujki w poziomie w zakresie 90°, z krokiem 15°. Cechą szczególną urządzenia jest elastyczne modelowanie obszaru detekcji, umożliwiające dostosowanie obszaru pokrycia do potrzeb użytkownika i współpraca z parametrycznymi rezystorami końca linii (EoL), znacznie przyspieszającymi montaż.

Czujki dualne doskonale sprawdzają się do zabezpieczenia miejsc, w których panują niekorzystne warunki (duże wahania temperatur lub silne podmuchy wiatru), gdyż są odporne na wystąpienie fałszywych alarmów spowodowanych, nagła zmianą temperatury. Moduł mikrofalowy w czasie ciągłym analizuje zmiany kształtu fali i samodzielnie wyklucza sygnały pochodzące np. od kołyszącej roślinności. Do wywołania alarmu niezbędna jest zgłoszenie zarówno czujki PIR, jak i czujki mikrofalowej.

Logika SMDA

Wstępna analiza sygnału

Każdy ruch wykryty przez czujkę jest analizowany przed wysłaniem sygnału alarmowego, aby zredukować liczbę fałszywych i utraconych detekcji. Umożliwia bardzo dokładną optymalizację czułości i zwiększa zdolność dopasowania do warunków środowiska zewnętrznego aż 24-krotnie.

Czujka dualna

Wysoka skuteczność wykrywania intruza i odporność na fałszywe alarmy

Czujka wykorzystuje podwójny tor detekcji ruchu: podczerwień (PIR) + mikrofala (MW). Po prawej i lewej stronie czujki umieszczono po dwa elementy PIR i pojedynczy element mikrofalowy. Zastosowanie podwójnego toru detekcji gwarantuje wysoką skutecznością wykrywania intruza i dobrą odpornością na fałszywe alarmy - przykładowo wywołane szybkimi zmianami temperatury w obszarze detekcji.

Dodatkowo czujka działa w oparciu o logikę AND, która warunkuje załączenie alarmu po stronie prawej i lewej. Do sygnalizacji obecności intruza konieczne jest naruszenie obu elementów PIR i elementu MW w tym samym czasie (osadzonych po stronie prawej lub lewej czujki). Takie rozwiązanie redukuje ryzyko wystąpienia fałszywych alarmów i zapewnia odporność na ruch wykonywany przez niewielkie zwierzęta, taki jak psy lub koty.

Cyfrowa kompensacja temperatury

Stabilne i niezawodne działanie czujki

Czujki ruchu PIR wykrywają różnicę pomiędzy temperaturą tła a temperaturą przemieszczającego się człowieka. Dlatego niezmiernie ważne jest automatyczne dostosowywanie się czujnika to temperatury otoczenia. Czujka ruchu Optex robi to doskonale i dlatego zapewnia detekcję ruchu w tak szerokim zakresie temperatur.

Filtr światła widzialnego

Zwiększona odporność na fałszywe alarmy

Fałszywe alarmy to zmora instalatorów. Projektanci czujnika VXI-AM doskonale o tym wiedzą i dlatego wyposażyli go w specjalny element PIR, który odbiera tylko promieniowanie podczerwone. Dzięki temu po prawidłowej instalacji czujnika VXI-AM, będzie on działał niezawodnie przez wiele lat nie powodując fałszywych alarmów.

Antymasking

Odporność na próby sabotażu

Czujka wyposażona jest w cyfrowy antymasking. Funkcja jest aktywna przy rozbrojonym systemie. Każdorazowa próba zasłonięcia czujki jakimkolwiek przedmiotem spowoduje wywołanie sygnału usterki.

Montaż, regulacja i sabotaż

Chroniona przed nieautoryzowanym otwarciem

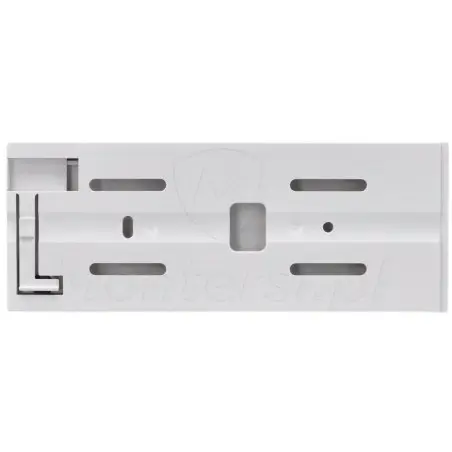

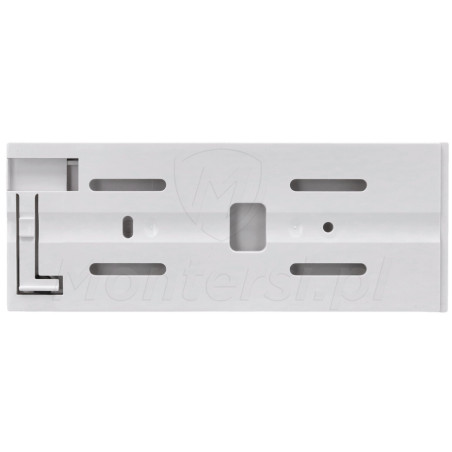

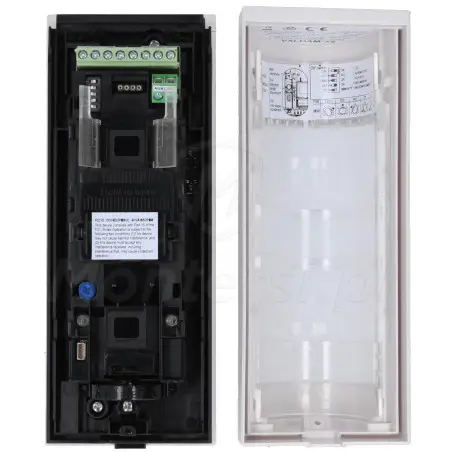

Czujka VXI-DAM jest montowana bezpośrednio na ścianie lub odpowiednio dostosowanym słupie montażowym. Ma ona możliwość regulacji kąta "patrzenia" w poziomie w zakresie 90°, co daje użytkownikowi możliwość dostosowania miejsca detekcji do swoich potrzeb. Posiada ona również styk antysabotażowy, chroniący przed nieautoryzowanym otwarciem obudowy.

Rodzaj detekcji: PIR + MW
Typ czujki: Standardowa
Obszar detekcji: 12 m, 90°
Odporna na ruch zwierząt: TAK
Antymasking: TAK
Wbudowane rezystory parametryczne: NIE
Ochrona strefy podejścia: NIE
Zalecana wysokość montażu: 0,8 - 1,2 m
Częstotliwość toru mikrofalowego: 10,525 GHz
Czas sygnalizacji alarmu: 2 sekundy
Wykrywalna prędkość ruchu: 0,3...1,5 m/s
Uchwyt w zestawie: NIE
Stopień zabezpieczenia wg PN-EN 50131-1: Grade 2
Napięcie zasilania: 12 V DC
Pobór prądu (maksymalny): 35 mA
Kolor: Biały
Temperatura pracy: -20...+60 °C
Wymiary: 70,9 x 181,9 x 64,5 mm
Waga: 600 g
Gwarancja producenta: 24 miesiące
