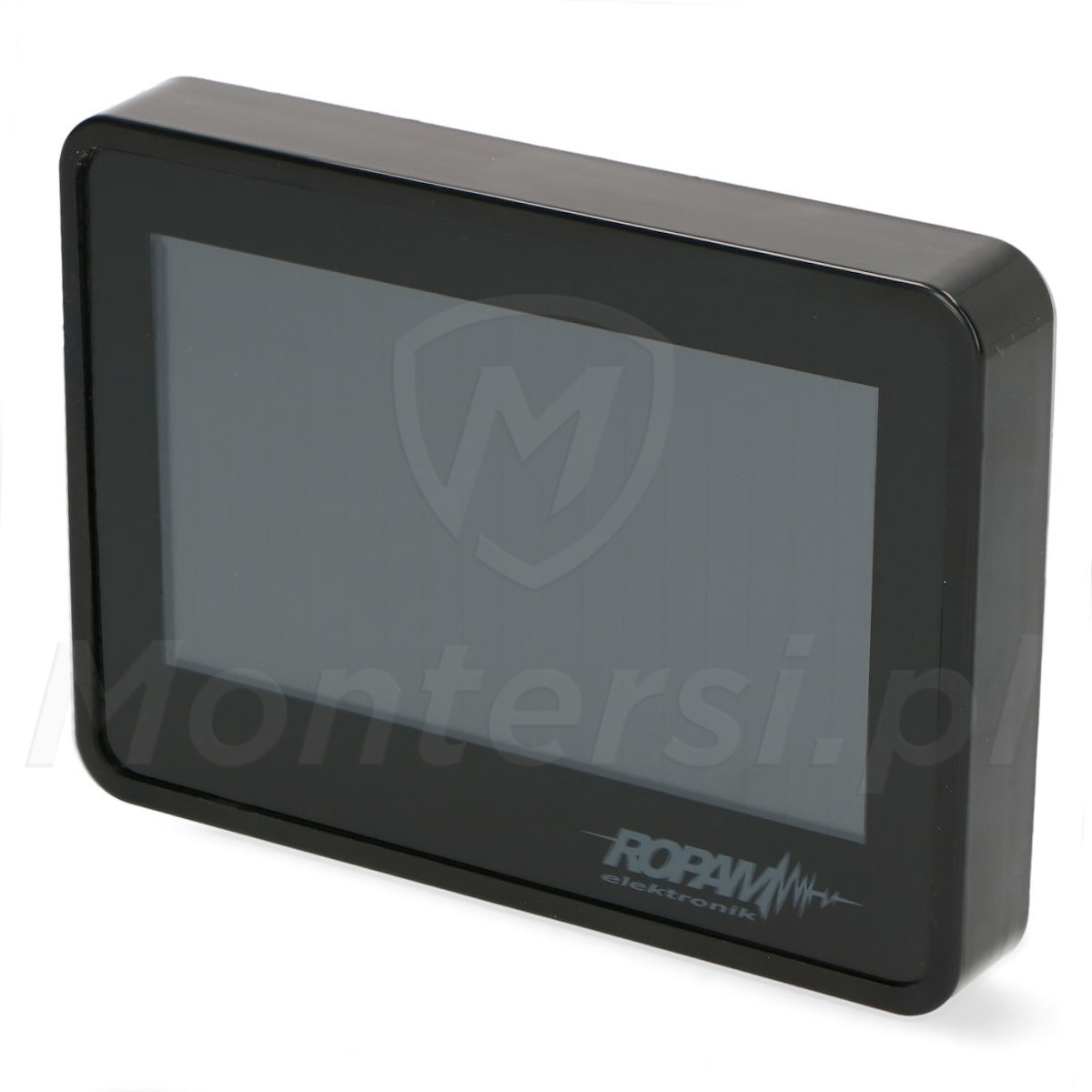

TPR-4B-P - Panel dotykowy z pojemnościowym ekranem 4.3"

Kod: 23859

Parametry techniczne:

  • Rodzaj manipulatora: Dotykowy
  • Przekątna ekranu: 4.3"
  • Współpraca z centralami: OptimaGSM i NeoGSM-IP
  • Ilość wejść: 2
  • Typ wejść: NO / NC / EOL / EOL NO / EOL NCnie
  • Sygnalizacja akustyczna: ~ 80 dB
  • Kieszeń microSD: TAK, max. 8 GB
  • Klasa środowiskowa: II
  • Obudowa: IP20
  • Temperatura pracy: -10...+55 °C
  • Napięcie zasilania: 9 - 14 V DC
  • Pobór prądu: 100 - 140 mA
  • Wymiary: 122.3 x 88.3 x 17.3 mm
  • Waga: 0.175 kg

Warianty:

  • Biały
  • Czarny
Mało
Czas realizacji:
24h
1 011,06 zł
netto: 822,00 zł
  • Darmowa dostawa
TPR-4B-P - Manipulator z pojemnościowym ekranem dotykowym 4.3"

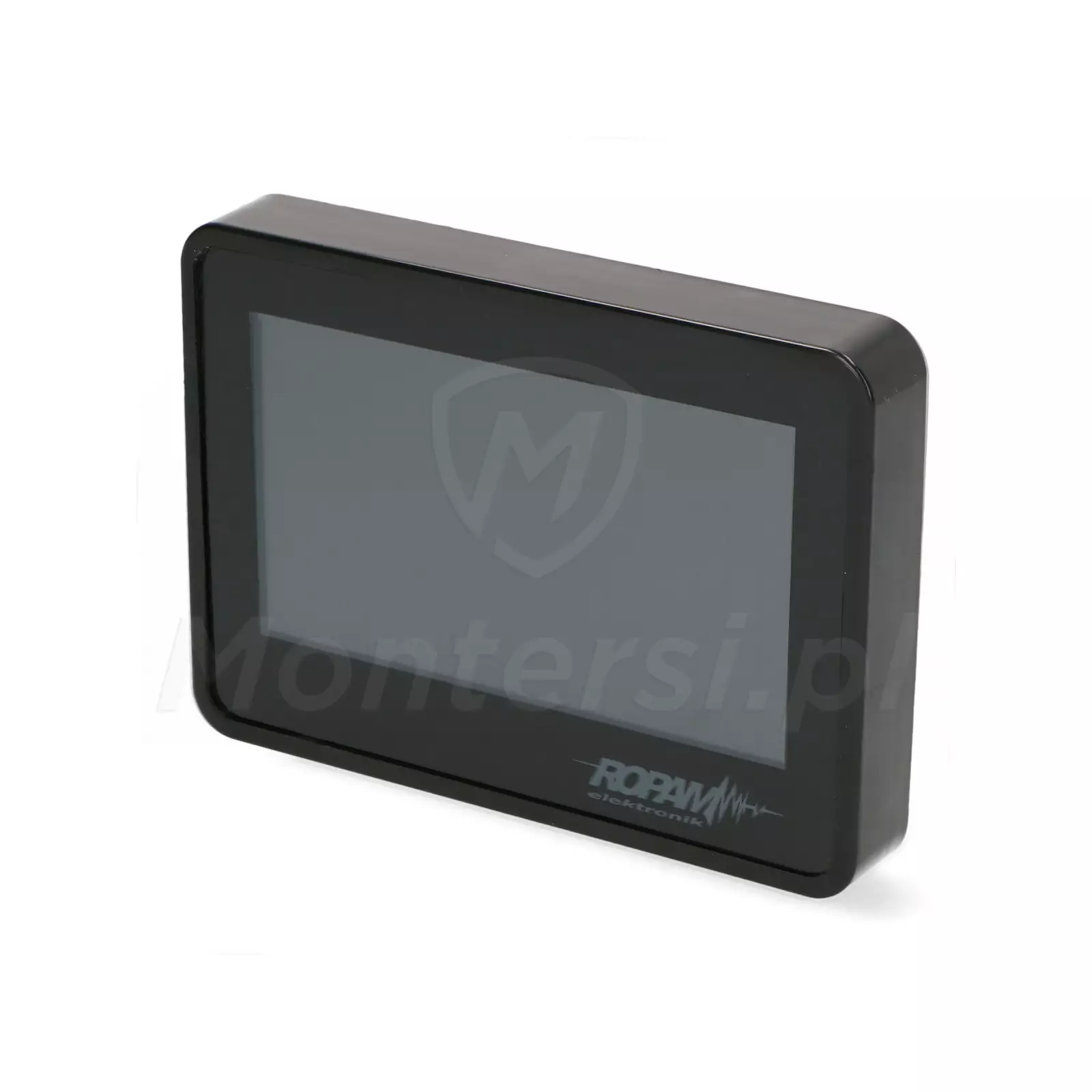

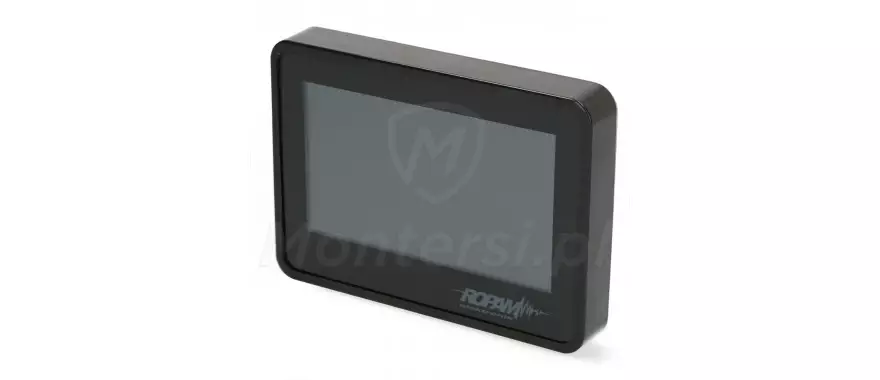

  • TPR-4B-P - Manipulator z pojemnościowym ekranem dotykowym 4.3"

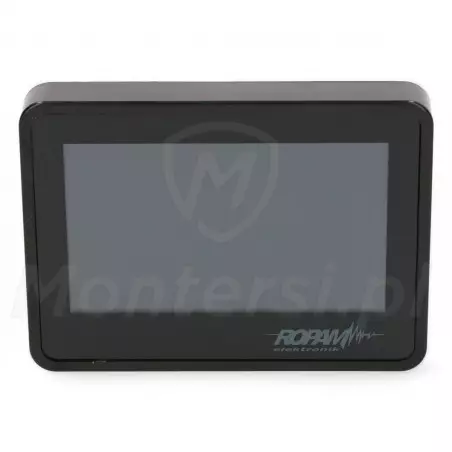

  • TPR-4B-P - Manipulator z pojemnościowym ekranem dotykowym 4.3"(Front)

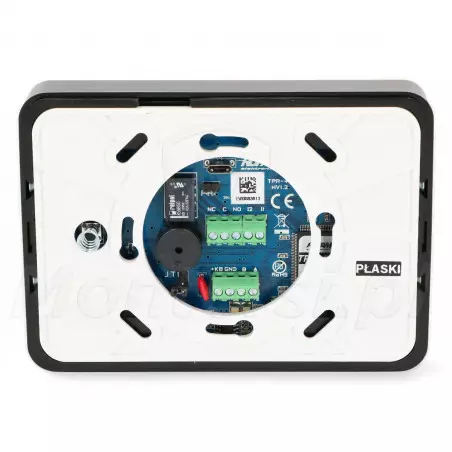

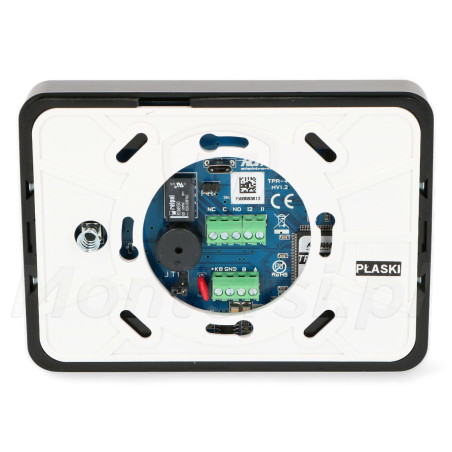

  • TPR-4B-P - Manipulator tył wraz ze złączami

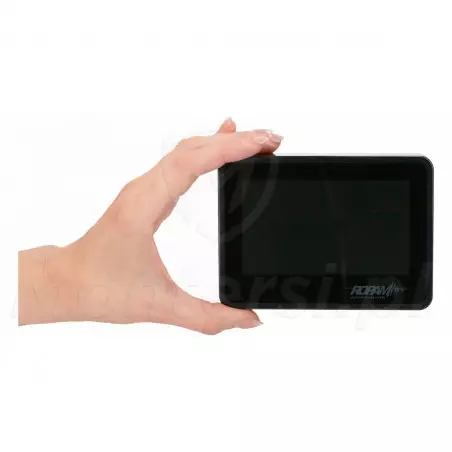

  • TPR-4B-P - Manipulator w dłoni

TPR-4B-P - Panel dotykowy umożliwiający obsługę systemu alarmowego i automatyki, zbudowanego w oparciu o centrale serii OptimaGSM i NeoGSM-IP. Do elementów wyróżniających panelu można zaliczyć:

  • Wbudowany wyświetlacz TFT-LCD 4.3" (480 x 272), o wysokim kontraście i jasności (500 cd/m2)
  • Pojemnościowy panel dotykowy "TouchPanel", bez mechanicznych styków
  • Estetycznie i nowoczesne wykonanie - szklany panel z wyświetlaczem, w płaskiej obudowie
  • Intuicyjny interfejs użytkownika, umożliwiający łatwą obsługę
  • Możliwość sterowania funkcjami automatyki i alarmu
  • Komunikacja z centralą przez magistralę EIA-485, z wykorzystaniem protokołu RopamNET
  • Konfiguracja przez program OptimaGSM Manager lub lokalna
  • Obsługa funkcji termostatu pokojowego
  • Wbudowana kieszeń na kartę microSD (max. 8 GB)
  • Wbudowane 2 wejścia alarmowe typu NO / NC
  • Zabezpieczenie antysabotażowe obudowy
  • Montaż na płaskiej powierzchni - nie wymaga puszki montażowej ani podkucia
  • Stałe złącza

Manipulator TPR-4B-P z centralą OptimaGSM / NeoGSM-IP jest doskonałym zestawem do budowy systemu alarmowego w niewielkich obiektach. Sprawdzona technologia i wysoka funkcjonalność czynią z niego doskonały wybór dla osób poszukujących niezawodnych rozwiązań. Dodatkowo ze względu na nowoczesny, elegancki wygląd można go stosować w większości wnętrze i pomieszczeń. Panel TPR-4B-P sprawdza się świetnie w obiektach takich jak np. mieszkania, domu, sklepy lub niewielkie pomieszczenia biurowe.

Parametry techniczne:

Parametry techniczne:

  • Rodzaj manipulatora: Dotykowy
  • Przekątna ekranu: 4.3"
  • Współpraca z centralami: OptimaGSM i NeoGSM-IP
  • Ilość wejść: 2
  • Typ wejść: NO / NC / EOL / EOL NO / EOL NCnie
  • Sygnalizacja akustyczna: ~ 80 dB
  • Kieszeń microSD: TAK, max. 8 GB
  • Klasa środowiskowa: II
  • Obudowa: IP20
  • Temperatura pracy: -10...+55 °C
  • Napięcie zasilania: 9 - 14 V DC
  • Pobór prądu: 100 - 140 mA
  • Wymiary: 122.3 x 88.3 x 17.3 mm
  • Waga: 0.175 kg
  • Gwarancja producenta: 24 miesiące

Wyświetlacz TFT-LCD 4.3"

Łatwa obsługa systemu alarmowego i automatyki domowej

Klawiaturę zbudowano w oparciu o wysokiej jakości ekran TFT-LCD 4.3", z pojemnościowym panelem dotykowym "TouchPanel" (bez styków mechanicznych). Jest ona również wyposażona w intuicyjny interfejs użytkownika, zrealizowany na zasadzie interaktywnych ikon graficznych. Dzięki nim codzienna obsługa systemu alarmowego i funkcjonalności automatyki są wyjątkowo proste. Praca z panelem dotykowym przypomina obsługę smartfonu lub tabletu.

Panel TPR-4B posiada 2 ekrany, między którymi użytkownik może się swobodnie przemieszczać. Dodatkowo ułożenie ikon funkcyjnych na tych ekranach jest całkowicie dowolne. Dzięki czemu UI może być precyzyjnie dopasowane do wymagań i preferencji każdego użytkownika. Do pozostałych zalet modelu można zaliczyć:

  • Obsługę funkcji losowego układu klawiatury numerycznej - zmienne ułożenie klawiszy za każdym razem gdy użytkownik loguje się do systemu znacznie zwiększa bezpieczeństwo
  • Wygaszacz ekranu z funkcją kalendarz, zegarka, temperatury lub ramki na zdjęcia
  • Pasek dodatkowych informacji o stanie systemu

OptimaGSM Manager

Konfiguracja z poziomu komputera

Dużą zaletą panelu dotykowego TPR-4B-P jest możliwość konfiguracji z poziomu komputera, a oprogramowaniem OptimaGSM Manager. Program umożliwia zmianę dowolnego parametru klawiatury i posiada przejrzysty, segmentowany interfejs. Doświadczony instalator systemów alarmowych nie powinien mieć najmniejszych problemów z poprawną obsługą oprogramowania. Szczegółowy opis użycia programu OptimaGSM Manager można znaleźć w załączonej instrukcji.

Oprogramowanie działa na komputerach z systemem operacyjnym WINDOWS XP / VISTA / 7 / 8 / 10. Komunikacja między komputerem a panelem dotykowym jest realizowana przez:

  • Port RS-232 - kabel RS232-MGSM
  • Port USB - kabel USB-MGSM (port USB służy również do aktualizacji FIRMWARE)
Uwaga!

Klawiatura może być również konfigurowana lokalnie, z poziomu menu serwisowego. Lokalna konfiguracja jest niezwykle przydatna, gdy konieczna jest szybka zmiana pojedynczej opcji.

Funkcja termostatu

Zarządzanie temperaturą na obiekcie

Dużą zaletą panelu TPR-4B-P jest obsługa funkcji termostatu pokojowego. Funkcja ta, w oparciu o ustalone harmonogramy czasowo-temperaturowe, steruje klimatyzacją i ogrzewaniem, umożliwiając utrzymanie optymalnej temperatury. Dodatkową zaletą funkcji termostatu jest możliwość zmniejszenia kosztów działania ogrzewania domu. System można zaprogramować tak, że podczas nieobecności domowników ogrzewanie nie pracuje i załącza się na godzinę przed ich powrotem do domu.

Panel dotykowy realizuje również funkcję rejestratora temperatury LoggerTemp. Zapisuje ona pomiar temperatury na karcie SD (w pliku txt) i umożliwia podgląd histogramu w trybie wygaszacza ekranu.

Kieszeń na kartę microSD

Przenośna pamięć zdarzeń i zdjęć

Kolejną zaletą klawiatury dotykowej jest wbudowane gniazdo na kartę pamięci microSD, o max. pamięci 8 GB. Karta służy jako miejsce pamięci do zapisu informacji o stanie i zdarzeniach systemu, takich jak np. logi wartości wejść lub temperatura. Można na niej również zapisać odpowiedni plik z planem budynku, a następnie prowadzić podgląd zdarzeń bezpośrednio na tym planie.

Na karcie microSD można również zapisać zdjęcia, dzięki którym panel może działać jako cyfrowa ramka na zdjęcia. Panel w trybie wygaszacza ekranu może wyświetlać do 100 zdjęć sekwencyjnie, o czasie wyświetlania pojedynczego zdjęcia: 10 s.

Wejścia alarmowe

Funkcjonalność mini ekspandera

Panel jest wyposażony w 2 dodatkowe wejścia typu NO / NC, do których można podłączyć czujki alarmowe. Dzięki nim, spełnia on funkcję pseudo ekspandera wejść systemu alarmowego. Obsługiwane konfiguracje:

  • NO
  • NC
  • EOL
  • 2EOL NC
  • 2EOL NO
