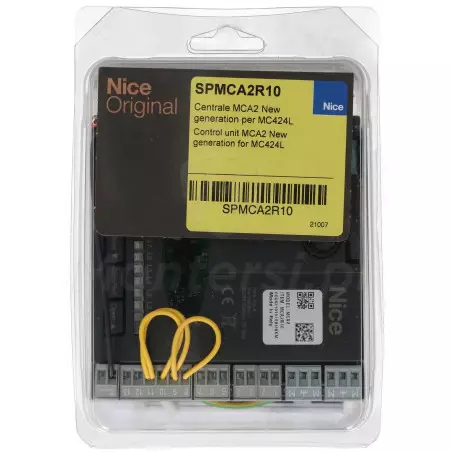

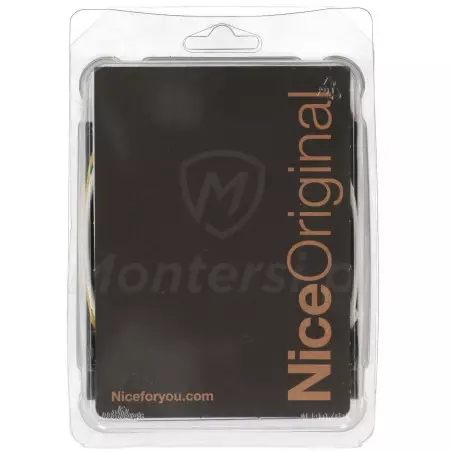

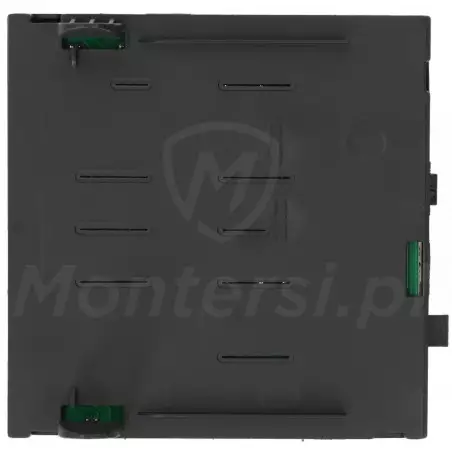

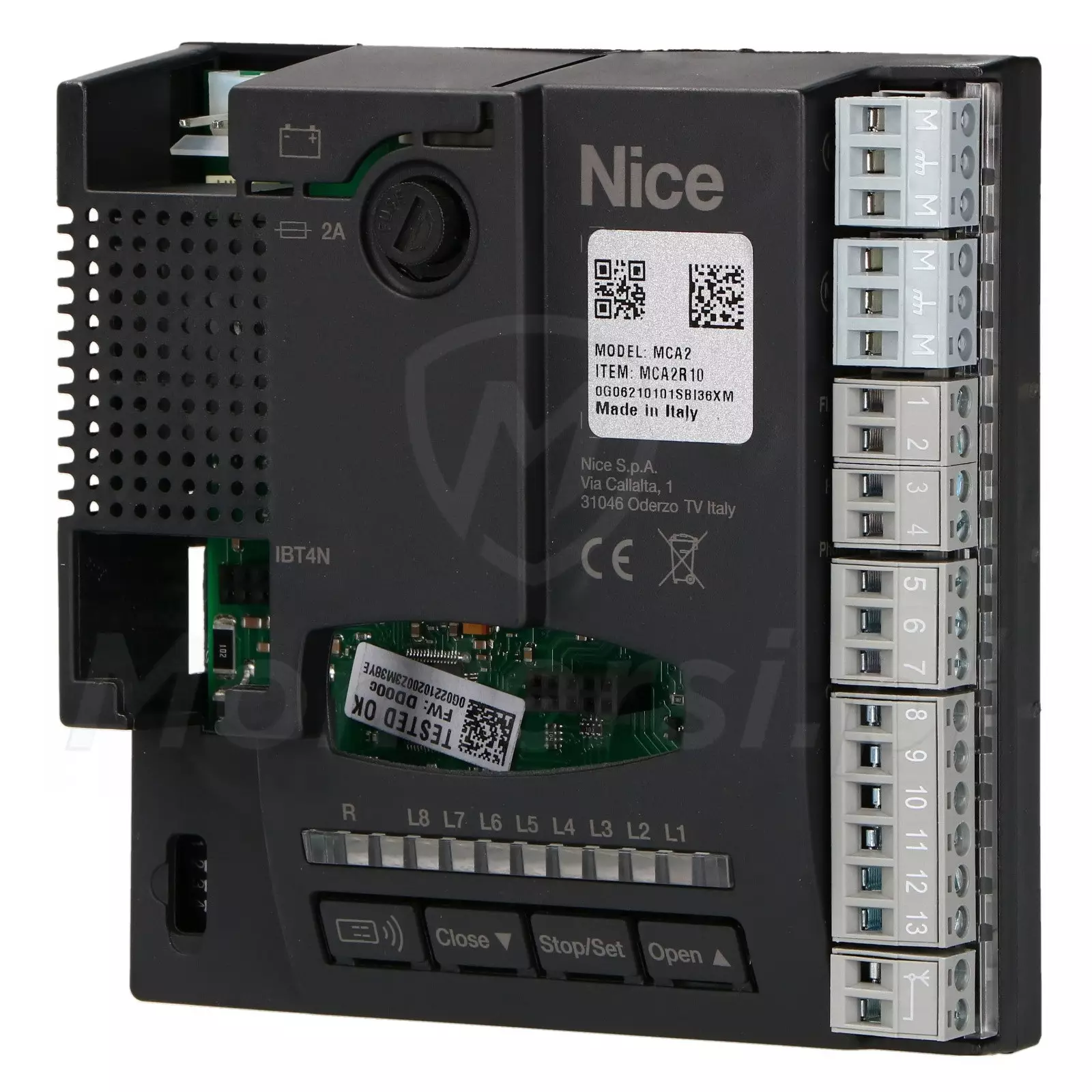

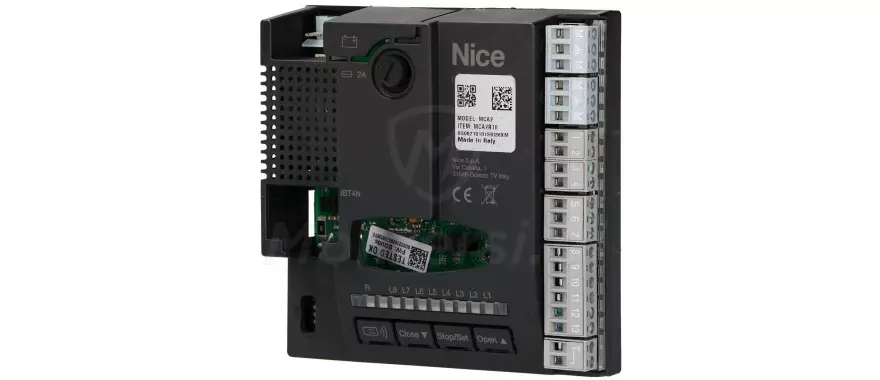

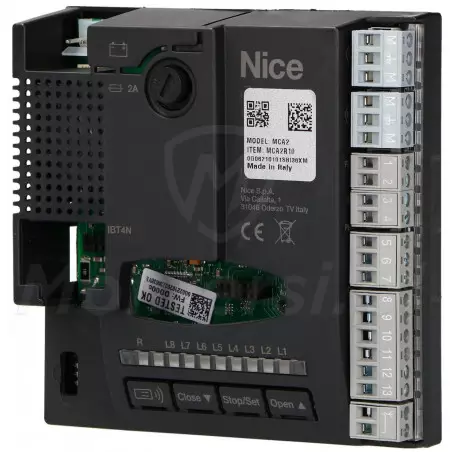

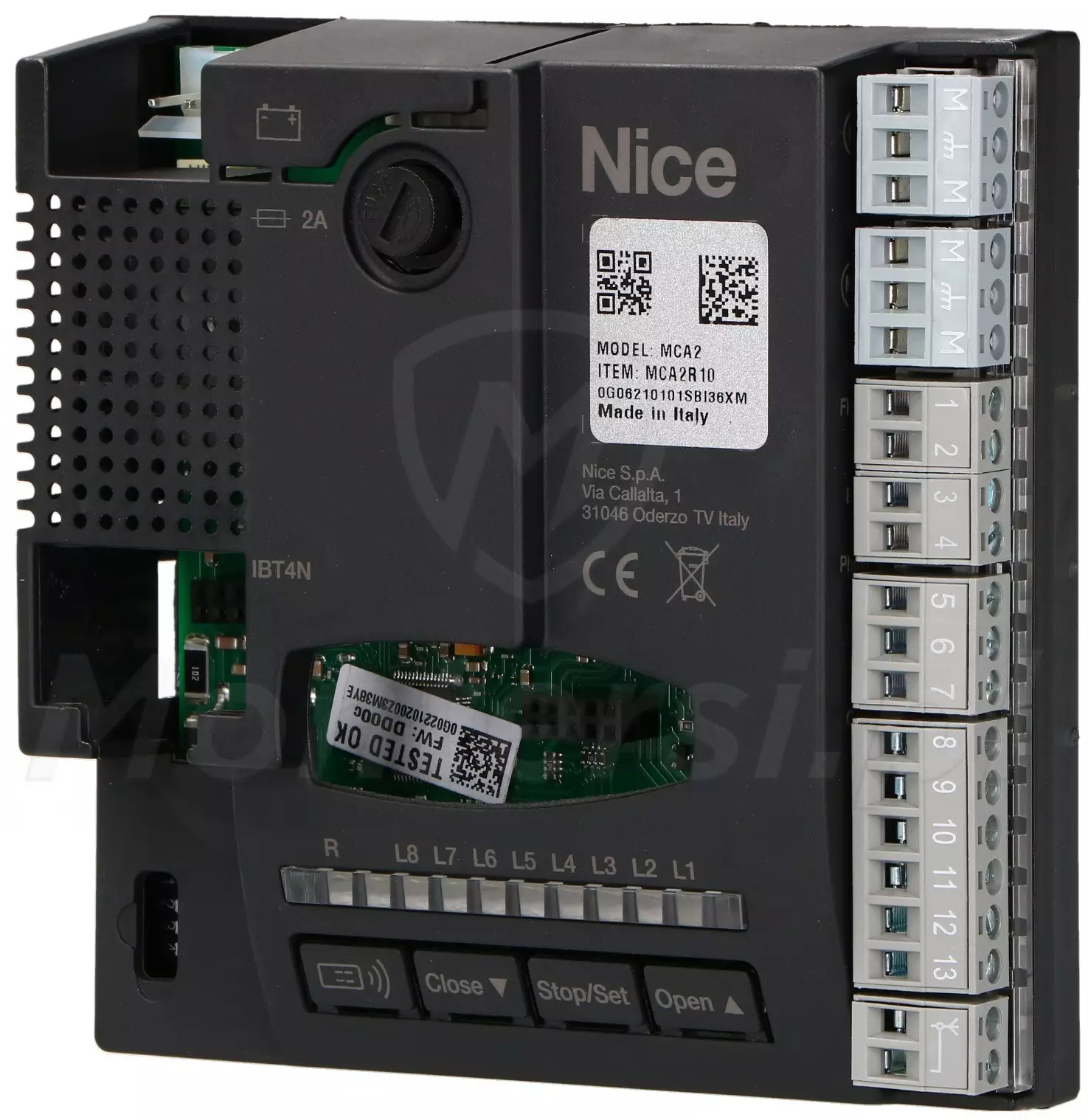

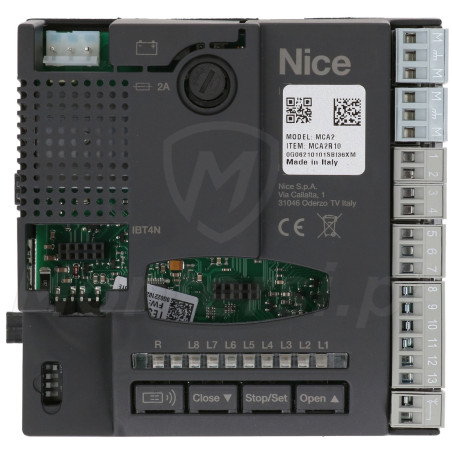

SPMCA2R10 - Płyta elektroniki centrali sterującej MC424LR10

Name: SPMCA2R10 - Płyta elektroniki centrali sterującej MC424LR10
Brand: Nice
SKU: 28221
Price: 811.80 PLN
Availability: InStock
Rating: 5 (1 reviews)

Kod: 28221

Dużo

Czas realizacji:

24h

811,80 zł

netto: 660,00 zł

Magistrala cyfrowa: -
Ilość wyjść: 2
Ilość wejść bezpieczeństwa: 3
Ilość wejść sterujących: 2
Zasilanie lampy ostrzegawczej: 24 V DC
Zasilanie urządzeń dodatkowych: 24 V DC
Wbudowany radioodbiornik: TAK
Droga radiowa wbudowanego radia: Flo, Flor, Smilo
Pamięć pilotów: 100
Obsługa enkoderów: NIE
Dodatkowe złącza: IBT4N, Karty radiowej
Napięcie zasilania centrali: 230 V AC
Temperatura pracy: -20...+50 °C

wszystkie parametry

spmca2r10-plyta-elektroniki-centrali-sterujacej-mc424lr10

Opis

MC424LR10 - Centrala sterująca przeznaczona do sterowania bramami skrzydłowymi typu WINGO oraz X-METRO o zasilaniu 24 V DC. Centrala ta zastępuje poprzednią wersję MC424 spełniając zwiększone wymagania narzucone przez UE.

Cechami charakteryzującymi prezentowany model są:

Wbudowany multisystemowy radioodbiornik pilotów zdalnego sterowania
Obsługa kodowania: FLO, FLOR, SMILO oraz OPERA (jednocześnie)
Pamięć do 100 pilotów
Możliwość rozbudowy pamięci radiowej poprzez złącze SM
Dwupoziomowy etap programowania
Możliwość podłączenia programatora O-VIEW przez interfejs IBT4N
Autodiagnostyka błędów na lampie sygnalizacyjnej
Zintegrowany transformator zasilający
Współpraca z systemem Solemyo (paneli słonecznych)

Centrala MC424LR10 może współpracować z siłownikami:

WG2024
WG3524
TOO3024
TOO4524
XME2024

Centrala przeznaczona jest do obsługi napędów do bram skrzydłowych, z silnikami na napięcie 24V. Model podłączonego napędu ustawiamy na umieszczonym w prawym dolnym rogu centrali selektorze DIP SWITCH, dokonujemy tego zawsze przed rozpoczęciem programowania centrali. Model obsługiwanych napędów wyświetlony jest na ekranie i możemy do niej podłączyć 24-woltowe siłowniki Nice: WINGO oraz XMETRO.

Odpowiedni typ podłączonych siłowników wybieramy za pomocą odpowiedniego ustawienia przełączników Dip-Switch

Wbudowany multisystemowy radioodbiornik pilotów zdalnego sterowania, obsługujący jednocześnie kodowania FLO, FLOR, SMILO, OPERA. Jego pamięć pomieści 100 kodów. Odbiornik ten może współpracować z jednocześnie wgranymi do niego kodami tych czterech rodzajów. Producent przewidział możliwość rozbudowania pamięci radiowej, przez instalację dodatkowego radioodbiornika w przygotowanym złączu SM.

Uwaga!

Dioda "OK" sygnalizująca poprawną pracę mikroprocesora centrali znajduje się nad zaciskami wyjścia zasilania serwisowego 24V. Dodatkowo umożliwia sygnalizację 7 możliwych problemów, przez które prawidłowa praca centrali może być niemożliwa.

W centrali MC424LR10 mamy możliwość podłączenia programatora O-VIEW, który pozwala oszczędzić czas przy programowaniu centrali. Dokonujemy tego poprzez interfejs IBT4N, który znajdziemy w komplecie z programatorem O-VIEW lub dokupimy osobno.
