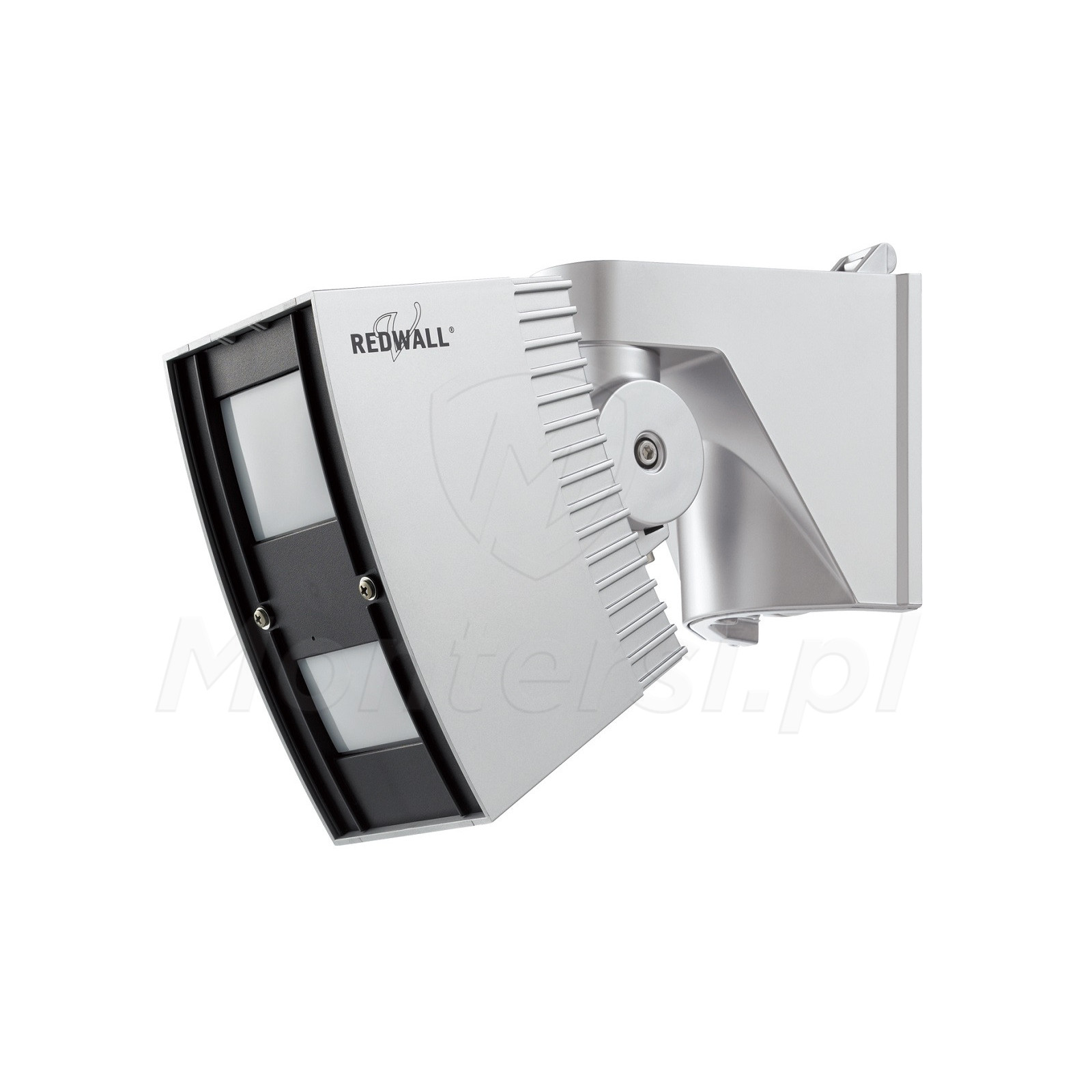

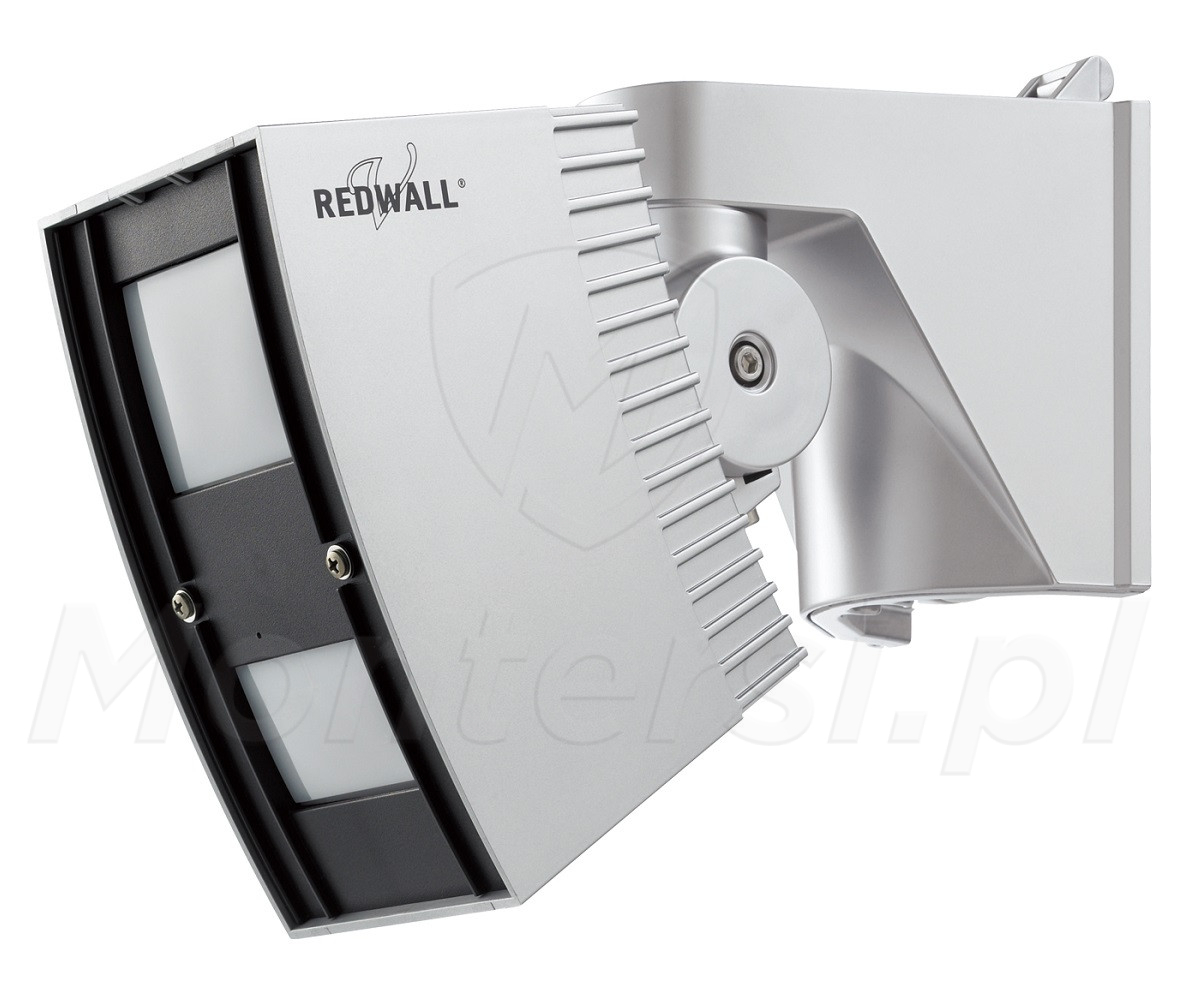

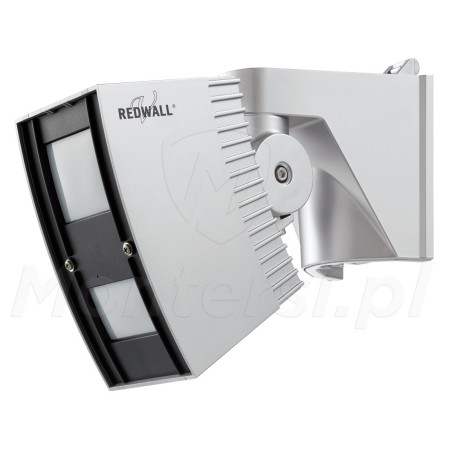

SIP-404 - Zewnętrzna czujka kurtynowa 40x4 m

Kod: 23864

Parametry techniczne:

Czujka PIR: TAK
Czujka kurtynowa: TAK
Zasięg: 40 x 4 m
Zewnętrzna: TAK
Antymasking: TAK
Zalecana wysokość montażu: 2.3 - 4 m
Obudowa: IP65
Wyjścia: NO / NC (28 V DC / 0.2 A)
Zasilanie: 11 - 16 V DC, 22 - 26 V AC
Pobór prądu: max. 35 mA (@ 12 V DC), max. 70 mA (@ 24 V AC)
Wymiary: 227 x 102 x 266 mm
Waga: 1.2 kg
Gwarancja producenta: 24 miesiące

Na zamówienie

Czas realizacji:

7 dni

2 637,12 zł

netto: 2 144,00 zł

Darmowa dostawa

Opis produktu
Załączniki

SIP-404 - Zewnętrzna czujka kurtynowa, dedykowana do realizacji systemu ochrony obwodowej. Zaliczana do serii REDWALL-V, cechuje się wysoką jakością wykonania, która gwarantuje niezawodność i stabilne parametry pracy ciągłej.

Do elementów wyróżniających czujki można zaliczyć:

Potrójny element PIR, zapewniający duży obszar pokrycia 40 x 4 m
Możliwość regulacji zasięgu czujki (włączenie / wyłączenie strefy dalekiej)
Możliwość niezależnej regulacji czułości strefy bliskiej i dalekiej
Technologia Double Conductive Shieldin, zapewniająca odporność na fałszywe alarmy
Logika pracy typu OR / AND
Obsługa funkcji kompensacji temperatury
Obsługa aktywnego antymaskingu IR
Standardowe wyjście alarmowe typu NO / NC (2.8 V DC / 0.2 A)
Zalecana wysokość montażu: 2.3 - 4 m
Regulowany uchwyt: +/- 10° w pionie / +/- 90° w poziomie
Szczelna obudowa zewnętrzna IP65

Do serii REDWALL-V są zaliczane jedynie wysokiej jakości czujki, dedykowane do realizacji ochrony w obiektach wymagających najwyższego stopnia ochrony. Sprawdzają się one świetnie w miejscach takich jak np.: porty lotnicze, elektrownie, obiekty ujęcia wody, centra logistyczne, banki, szpitale, więzienia i inne podobne obiekty. Seria REDWALL-V sprawdza się również świetnie w systemach mieszanych, przy współpracy z urządzeniami systemu monitoringu CCTV.

Parametry techniczne:

Parametry techniczne:

Czujka PIR: TAK
Czujka kurtynowa: TAK
Zasięg: 40 x 4 m
Zewnętrzna: TAK
Antymasking: TAK
Zalecana wysokość montażu: 2.3 - 4 m
Obudowa: IP65
Wyjścia: NO / NC (28 V DC / 0.2 A)
Zasilanie: 11 - 16 V DC, 22 - 26 V AC
Pobór prądu: max. 35 mA (@ 12 V DC), max. 70 mA (@ 24 V AC)
Wymiary: 227 x 102 x 266 mm
Waga: 1.2 kg
Gwarancja producenta: 24 miesiące

Potrójny element PIR

Wysoka skuteczność wykrywania intruza i odporność na fałszywe alarmy

Model SIP-404 zbudowano w oparciu o potrójny piroelement, który zapewnia duży obszar pokrycia 40 x 4 m. Użytkownik ma możliwość regulacji czułości osobno dla strefy bliskiej i dalekiej: super wysoka / wysoka / średnia / mała. Może on również regulować zasięg czujki przez włączenie / wyłączenie strefy dalekiej. Duży zasięg oraz możliwość regulacji zasięgu i czułości sprawiają, że czujka jest uniwersalna. Radzi ona sobie świetnie z wykrywaniem intruza w praktycznie dowolnym miejscu.

Dodatkową zaletą czujki jest zastosowanie technologii filtracji światła białego i zakłóceń elektromagnetycznych: Double Conductive Shieldin. Dzięki czemu cechuje się ona znacznie wyższą odpornością na wystąpienie fałszywych alarmów.

Kolejną zaletą czujki jest możliwość pracy w logice AND i w logice OR:

OR - do załączenia alarmu wystarczy naruszenie 1 strefy detekcji
AND - do załączenia alarmu konieczne jest naruszenie co najmniej 2 stref detekcji

Funkcja kompensacji temperatury

Skuteczne detekcja ruchu w dowolnej temperaturze

Czujka wykorzystuje sprawdzoną funkcję kompensacji temperatury, która automatycznie dostosowuje parametry pracy do temperatury otoczenia. Funkcja ta gwarantuje wysoką skuteczność wykrywania intruza w dowolnym miejscu - nawet tym, w którym temperatura otoczenia jest zbliżona do temperatury ciała człowieka. Zasada działania funkcji kompensacji temperatury jest bardzo prosta. Kiedy temperatura otoczenia rośnie i zbliża się to temperatury ludzkiego ciała, czujka automatycznie zwiększa swoją czułość.

Aktywny antymasking

Skuteczna ochrona przed próbami sabotażu czujki

Dużą zaletą czujki jest obsługa funkcjonalności aktywnego antymaskingu toru podczerwieni. Zapewnia ona wysoką skuteczność próby sabotażu czujki przez jej zamalowanie sprayem, obłożenie folią aluminiową, zaklejenie taśmą lub zasłonięcie innym obiektem. Funkcja aktywnego antymaskingu znacznie poprawia niezawodność całego systemu ochrony obwodowej.

Model SIP-404 posiada również wbudowany 3-kierunkowy kontroler przemieszczenia. Wysyła on sygnał sabotażu przy próbach nieautoryzowanej zmiany położenia czujki.

Wyjścia alarmowe NO / NC

Współpraca z dowolną centralą alarmową

Czujka posiada wbudowane wyjście alarmowe typu NO / NC (28 V DC / 0.2 A). Dzięki niemu jest ona uniwersalna i można ją podłączyć do praktycznie dowolnej centrali alarmowej.

Czujka jest również wyposażona w:

Wyjście usterki typu NC (2.8 V DC / 0.2 A) - sygnalizacja zadziałania funkcji antymaskingu
Wyjście sabotażowe typu NC (2.8 V DC / 0.1 A) - sygnalizacja aktywacji funkcji sabotażu

Regulowany uchwyt

Możliwość dostosowania do miejsca montażu

Duże zaletą czujki SIP-404 jest wbudowany uchwyt montażowy z możliwością swobodnej regulacji. Dzięki niemu można w prosty sposób zmienić położenie czujki w pionie i w poziomie, odpowiednio w zakresie +/- 10° / +/- 90°. Co za tym idzie czujkę można zamontować w dogodnym dla instalatora miejscu, a następnie zwrócić w stronę miejsca, które ma obserwować. Regulowany uchwyt poprawia tym samym uniwersalność czujki i może ułatwiać montaż całego systemu ochrony obwodowej.

Obudowa IP65 / uchwyt IP55

Poprawna praca w warunkach zewnętrznych

Czujkę umieszczono w szczelnej obudowie zewnętrznej IP65 (uchwyt IP55). Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, umożliwiając bezawaryjną pracę na zewnątrz. Dodatkowo obudowa została wykonana ze wzmocnionego poliwęglanu, który cechuje się dobrą odpornością na uszkodzenia mechaniczne.

Obudowa IP65 zapewnia ochronę przed:

Dostaniem się do wnętrza obudowy pyłu i innych drobnych zabrudzeń
Strugami wody lanymi na obudowę z dowolnej strony
Niskimi i wysokimi temperaturami z zakresu -25...+60 °C
