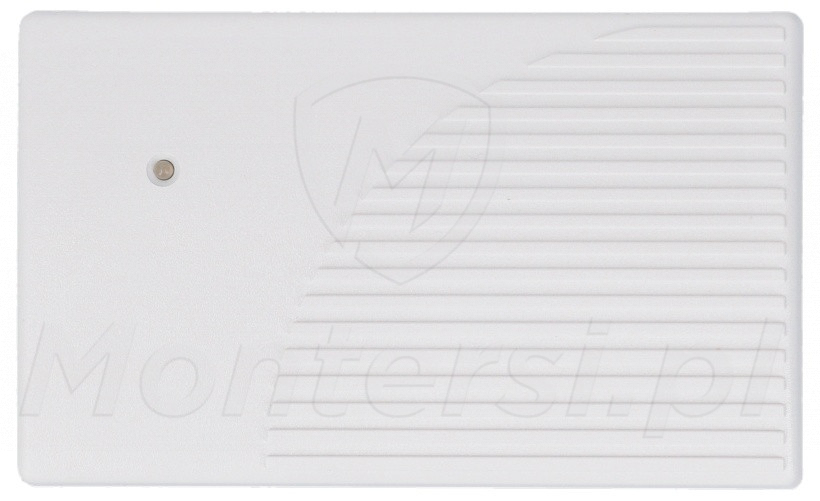

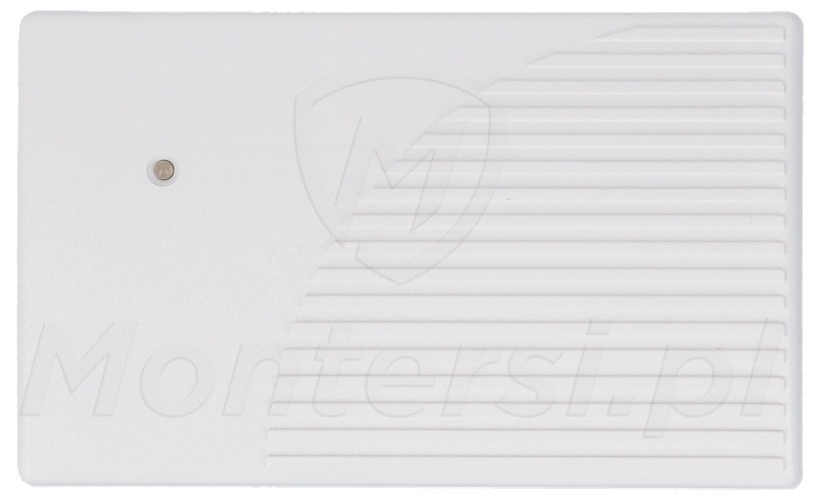

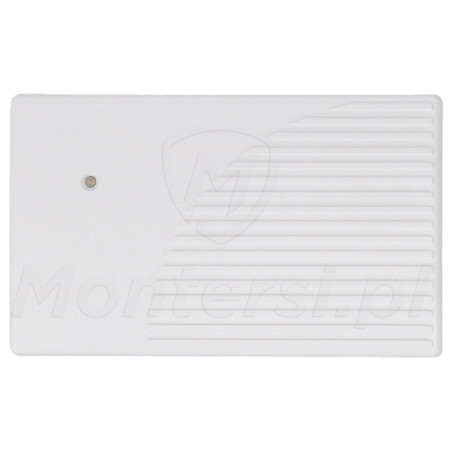

RK-4K SMA - 4-kanałowy sterownik radiowy, złącze SMA

Kod: 26407

Parametry techniczne:

Ilość kanałów: 4
Częstotliwość pracy: 433.05 - 434.79 MHz
Zasięg: 500 m (z zewnętrzną anteną)
Wyjścia przekaźnikowe: 4x 24 V AC / DC (1 A)
Ilość pilotów w zestawie: 2
Ilość obsługiwanych pilotów: 1024
Temperatura pracy: -10...+55 °C
Napięcie zasilania: 12 - 24 V DC / 24 V AC
Pobór prądu: Gotowość: 18 mA @ 12 V DC, 32 mA @ 24 V AC / Max: 58 mA @ 12 V DC, 48 mA @ 24 V AC
Wymiary: 118 x 72 x 24 mm
Waga: 92 g
Gwarancja producenta: 24 miesiące

Mało

Czas realizacji:

24h

273,06 zł

netto: 222,00 zł

RK-4K SMA - 4-kanałowy sterownik radiowy

Opis produktu
Załączniki

RK-4K SMA - 4-kanałowy sterownik radiowy, dedykowany do obsługi urządzeń podłączonych do przekaźników. Przy jego pomocy można w łatwy i szybki sposób sterować urządzeniami automatyki domowej lub urządzeniami systemu kontroli dostępu. Sterownik posiada również dodatkowe wejścia / wyjścia, przeznaczone do współpracy z centralą systemu alarmowego. Do cech charakterystycznych modelu RK-4K SMA można zaliczyć:

Praca w paśmie częstotliwości 433 MHz
Wbudowane złącze SMA do podłączenia zewnętrznej anteny
Możliwość zapisu do 1024 pilotów w pamięci
Wbudowane 4 wyjścia przekaźnikowe 24 V AC / DC (1 A)
3 tryby pracy wyjść przekaźnikowych: impulsowy, monostabilny, bistabilny
2 wyjścia OC i 2 wejścia do nadzorowania stanu systemu alarmowego
Interfejs RS232 i możliwość konfiguracji z poziomu komputera (z oprogramowaniem RK Soft)
Diodowa sygnalizacja działania
Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem

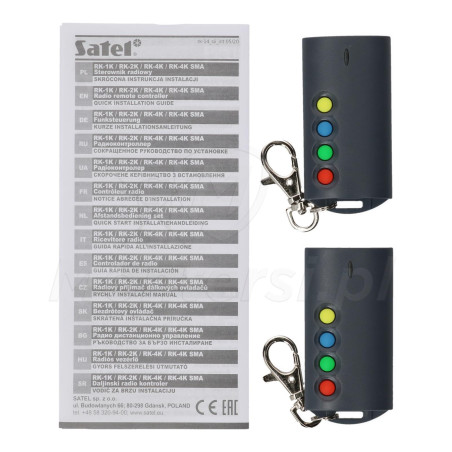

2 piloty T-4 w zestawie

Parametry techniczne:

Parametry techniczne:

Ilość kanałów: 4
Częstotliwość pracy: 433.05 - 434.79 MHz
Zasięg: 500 m (z zewnętrzną anteną)
Wyjścia przekaźnikowe: 4x 24 V AC / DC (1 A)
Ilość pilotów w zestawie: 2
Ilość obsługiwanych pilotów: 1024
Temperatura pracy: -10...+55 °C
Napięcie zasilania: 12 - 24 V DC / 24 V AC
Pobór prądu: Gotowość: 18 mA @ 12 V DC, 32 mA @ 24 V AC / Max: 58 mA @ 12 V DC, 48 mA @ 24 V AC
Wymiary: 118 x 72 x 24 mm
Waga: 92 g
Gwarancja producenta: 24 miesiące

Wyjścia przekaźnikowe

Sterowanie urządzeniem automatyki

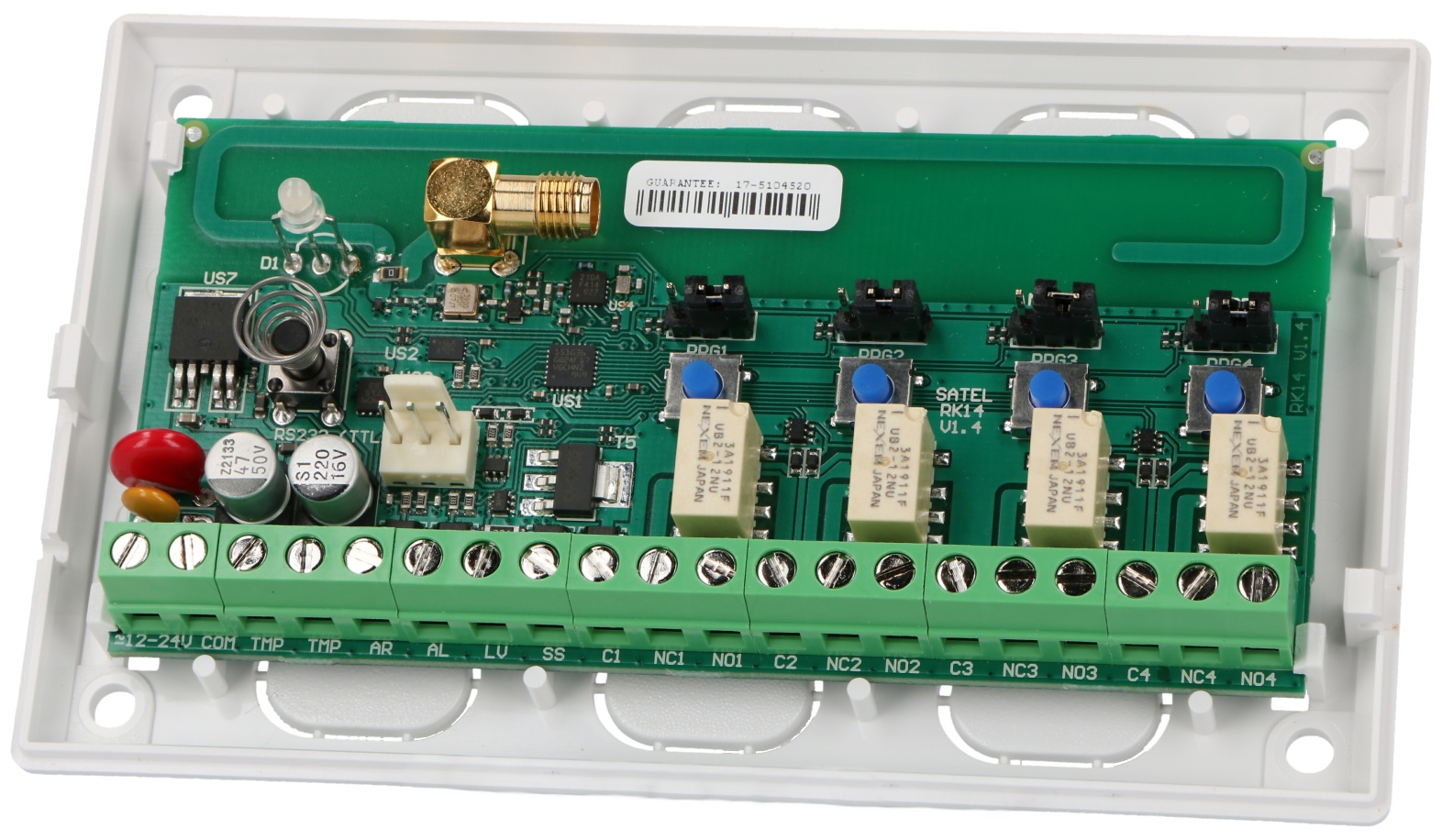

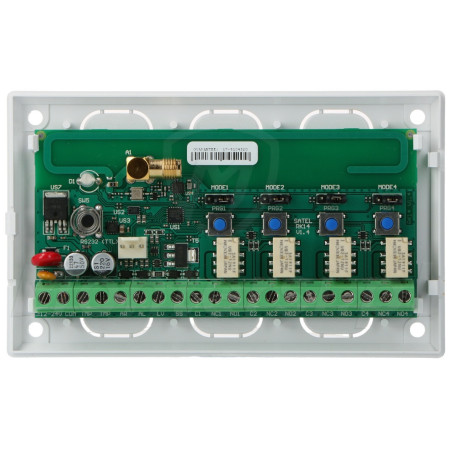

Sterownik radiowy RK-4K SMA posiada wbudowane 4 wyjścia przekaźnikowe 24 V AC / DC (1 A). Przy jego pomocy możliwe jest sterowanie pojedynczym urządzeniem automatyki, takim jak np. brama wjazdowa, rolety lub szlaban parkingowy. Wyjścia przekaźnikowe mogą pracować w jednym z trzech trybów (wybierane przy przy pomocy zwór):

Tryb impulsowy - wyjście przekaźnikowe jest włączone, gdy naciśnięty jest przycisk pilota
Tryb monostabilny - po naciśnięciu przycisku pilota wyjście przekaźnikowe jest włączane na zaprogramowany czas
Tryb bistabilny - po każdym naciśnięciu przycisku pilota wyjście przekaźnikowe zmienia stan na przeciwny

Złącze antenowe

Współpraca z zewnętrzną anteną

Cechą charakterystyczną modelu SMA jest wbudowane dodatkowe złącze SMA. Dzięki niemu do sterownika można podłączyć antenę zewnętrzną, która może zwiększyć skuteczny zasięg transmisji. Po zastosowaniu odpowiedniej anteny, skuteczny zasięg transmisji wynosi nawet do 500 m.

Dodatkowe wejścia / wyjścia

Współpraca z centralą systemu alarmowego

Sterownik jest również wyposażony w 2 dodatkowe wejścia i wyjścia, dzięki którym może współpracować z centralą alarmową. Dzięki nim sterownik może zostać wykorzystany do zdalnego sterowania systemem alarmowym. RK-2K posiada wbudowane 2 wyjścia typu OC służące do:

Sygnalizacji słabej baterii pilota
Sygnalizacji załączenia czuwania / wyłączenia czuwania / skasowania alarmu w systemie

Posiada również wbudowane 2 wejścia do nadzorowania stanu systemu alarmowego:

Informacje o czuwaniu
Informacje o alarmie

Interfejs RS232

Możliwość konfiguracji z poziomu komputera

Sterownik, przy pomocy interfejsu RS232, można podłączyć do komputera. Następnie z poziomu oprogramowania RK Soft możliwe jest przeprowadzenie konfiguracji w prosty i sprawny sposób. Przy pomocy programu RK Soft instalator maże m.in.:

Skonfigurować większość ustawień sterownika
Zarządzać pilotami
Zdiagnozować działanie sterownika
Zapisać ustawienia sterownika i dane pilotów na dysku komputera
Skopiować dane pilotów z jednego sterownika do drugiego
